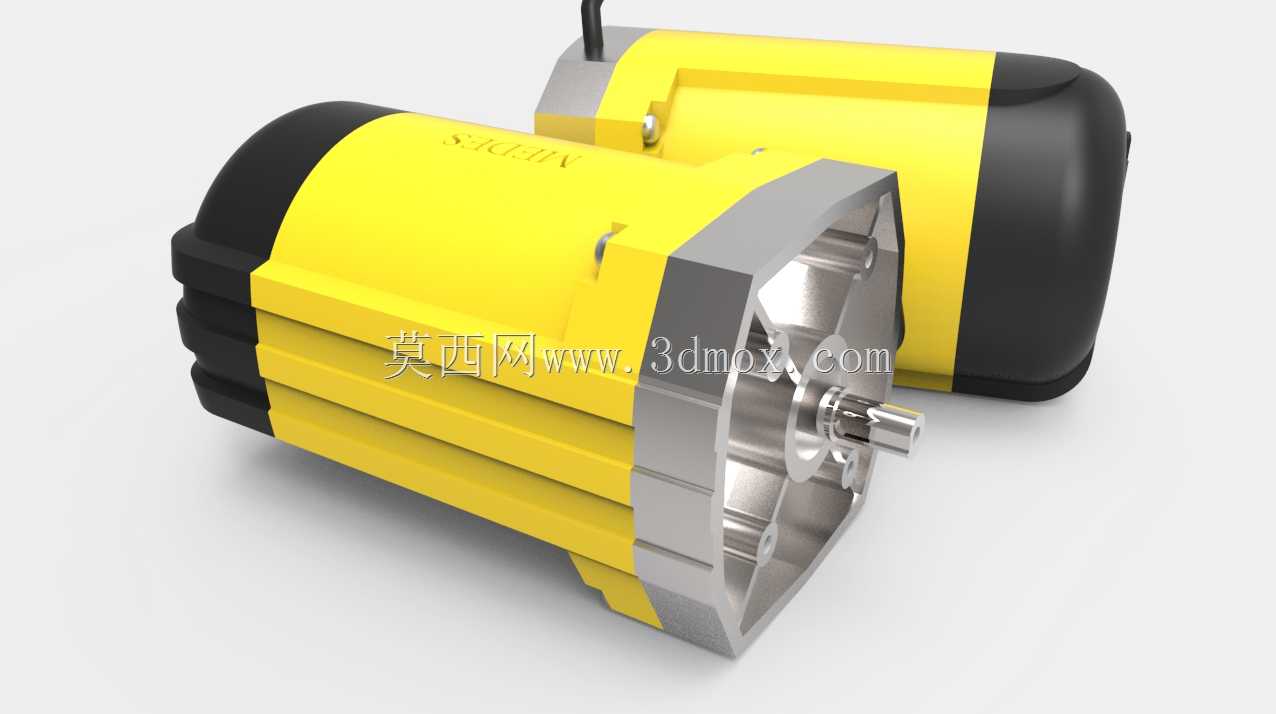

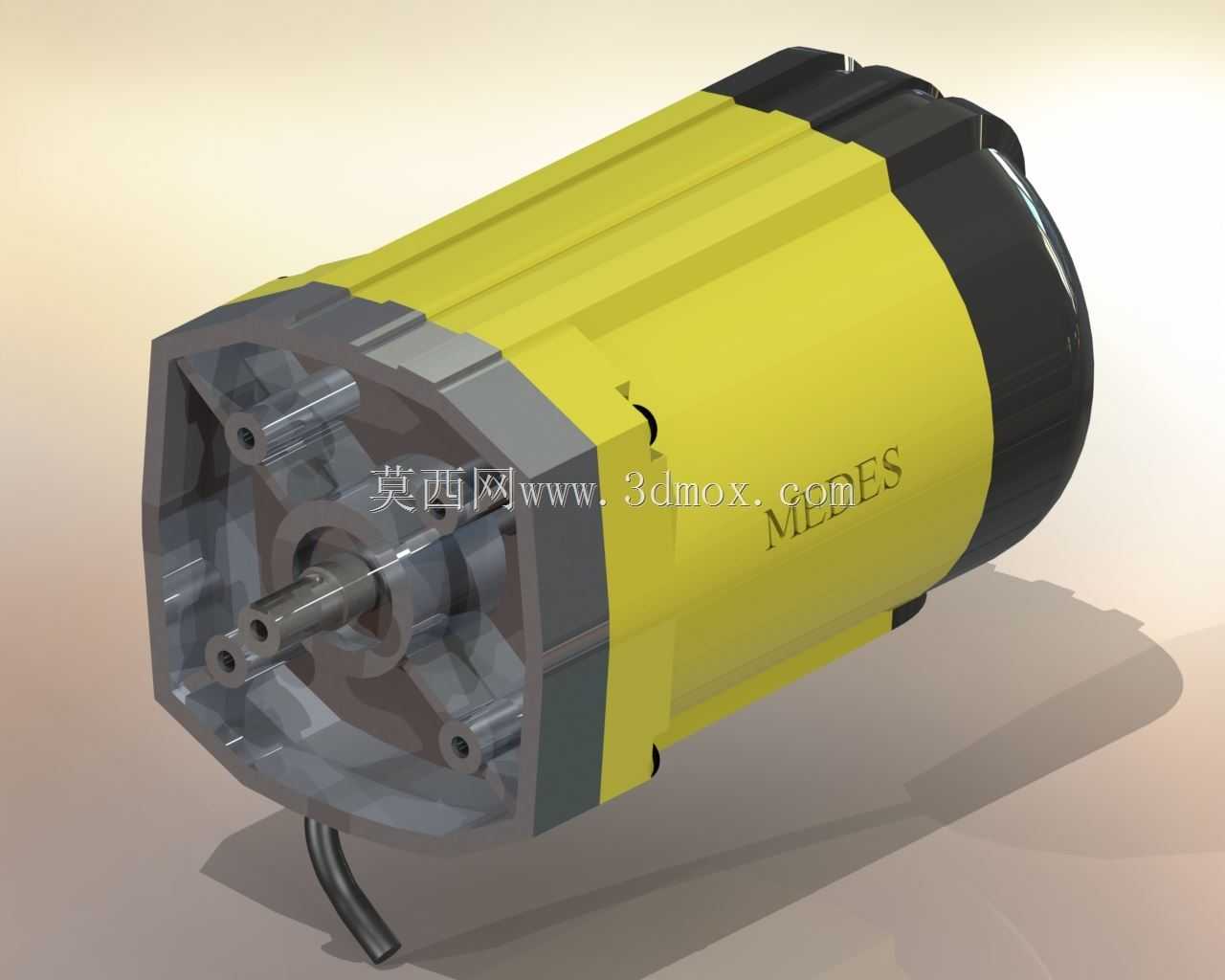

工业伺服驱动电动机外观结构设计

这款电动机的三维结构设计，主要面向工业自动化生产线、中小型数控加工设备、包装输送机械、轻工纺织机械等对动力输出稳定性有较高要求的应用场景，作为整套设备的核心动力源，负责将电能转化为旋转机械能，通过输出轴连接联轴器、齿轮箱、同步带轮等传动部件，为设备的执行机构提供可控的转速与扭矩输出，适配不同工况下的负载驱动需求。从功能特性来看，该款电动机采用方形端盖搭配圆柱主体的结构设计，前端法兰端预留了均匀分布的安装定位孔，能够直接与设备的安装基座实现精准对接，无需额外设计转接支架，有效缩减设备整体的装配空间占用；输出轴采用标准阶梯轴结构，预留了键槽与锁紧螺纹孔，可适配不同规格的传动连接件，保证动力传递过程中无打滑、无旷量，提升传动效率与运行稳定性。机身侧面设计有出线防护结构，内置的动力线缆与编码器线缆通过专用防护套引出，能够避免设备运行过程中线缆反复弯折造成的破损，提升长期使用的可靠性；机身外壳采用带纵向散热筋的结构设计，在不额外增加机身外径的前提下扩大了散热面积，能够在连续额定负载运行时快速将绕组产生的热量散发到周围环境中，避免因过热导致的绕组绝缘老化、输出扭矩衰减等问题，延长设备的连续运行时长。在设计思路上，这款电动机优先考虑了工业场景下的安装兼容性与维护便捷性，端盖与机身主体采用止口定位加螺栓锁紧的连接方式，既保证了定子与转子的同轴度精度，降低运行过程中的振动与噪音，也方便后期拆解维护、更换轴承等易损部件；后端的编码器安装位与机身采用一体化同轴设计，能够精准反馈转子的实时转速与位置信息，适配变频驱动、伺服控制等不同的控制方案，满足定速输送、精准定位、转速可调等多样化的使用需求。从安装边界来看，该款电动机的方形法兰端边长、机身主体外径、整体轴向长度都经过了优化设计，能够适配多数中小型工业设备的预留安装空间，输出轴的伸出长度、轴径尺寸符合通用工业传动件的适配标准，安装孔的位置度公差控制在合理范围内，能够实现现场快速装配，无需二次加工修正；机身底部预留的可选安装脚座接口，也支持卧式、法兰式等多种安装方式，可根据设备的整体布局灵活选择安装姿态，适配不同设备的结构设计需求。整体结构在保证结构强度与散热性能的前提下，尽可能压缩了不必要的冗余体积，兼顾了动力性能与安装适配性，能够满足多数通用工业场景的动力驱动需求。
