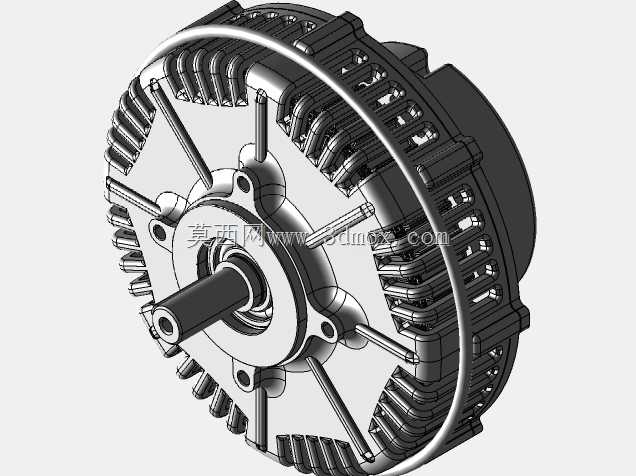

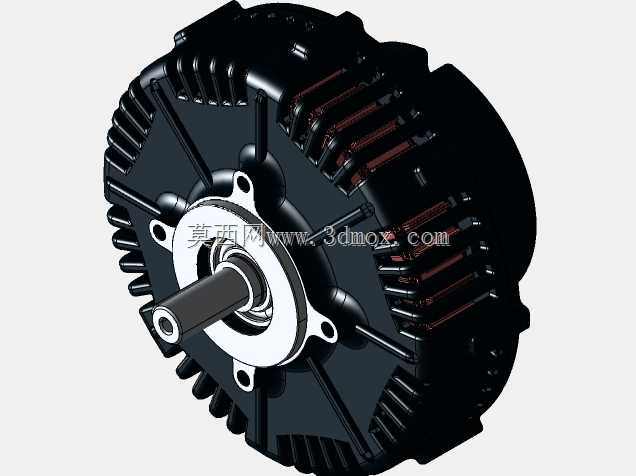

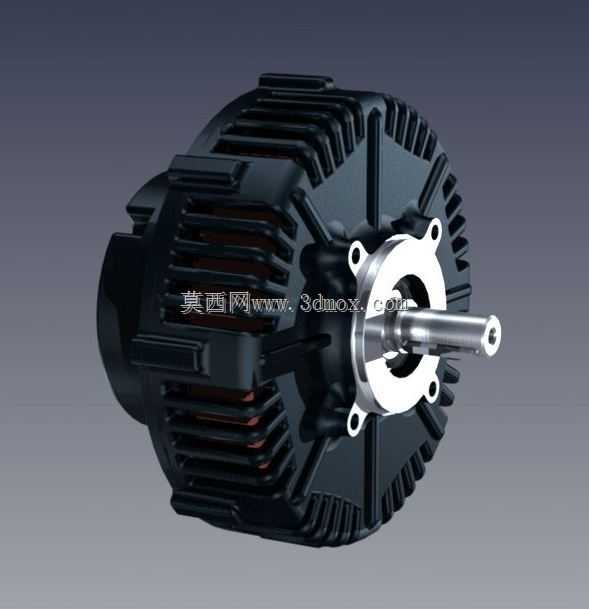

PMG132型永磁马达发电机三维结构设计

这款PMG132型永磁马达发电机，是面向分布式动力供给、小型离网发电场景以及特种装备动力配套开发的核心机电转换部件，可广泛适配小型移动电站、农用机械辅助供电、新能源低速载具动力回收、户外工程作业临时供电等多类应用场景，既可以作为发电机将输入的机械能转化为稳定的电能输出，也可作为驱动马达为负载提供旋转动力输出，实现一机两用的功能覆盖。从实际用途来看，该结构解决了传统励磁式发电机体积大、效率低、维护成本高的痛点，依托永磁体励磁的结构原理，无需额外提供励磁电流，在低转速输入工况下也能实现较高的发电效率，同时兼顾马达运行时的扭矩输出特性，适配宽范围的转速工作区间。在产品功能特性上，整机外壳采用周向分布的散热鳍片结构，外壳表面的凹凸筋条既可以提升壳体的结构强度，抵抗运行过程中的振动冲击，也能大幅增加散热接触面积，在设备持续运行时通过自然风冷即可将绕组、永磁体产生的热量快速散出，保障长时间运行的温度稳定性；输出端采用标准法兰安装结构，法兰盘上预留四个对称分布的安装定位孔，输出轴为带中心孔的阶梯轴结构，既可以通过键连接传递大扭矩，也能通过中心孔实现安装时的轴向定位，保障传动同轴度，降低运行过程中的轴系跳动。在设计思路上，整体结构采用模块化分层设计，从输出端到后端盖依次布置轴承室、定子绕组、永磁转子、后端支撑结构，各部件之间通过止口定位配合，装配时无需复杂的工装调整即可保证定转子之间的均匀气隙，既降低了生产装配的难度，也方便后期的维护拆解；外壳的鳍片走向顺着轴系旋转的气流方向设计，转子转动时带动的空气流可以顺着鳍片间隙快速流通，进一步强化风冷散热的效果，无需额外加装散热风扇即可满足额定工况下的散热需求，减少了额外的零部件数量，也降低了运行过程中的风噪与故障点。从外形尺寸与安装边界来看，整机径向最大尺寸控制在适配132机座号的标准安装尺寸范围内，轴向长度经过紧凑化优化，不会占用过多的安装空间，法兰安装孔的孔位、输出轴的轴径与伸出长度都匹配通用工业电机的安装标准，可以直接替换同机座号的传统电机或发电机，无需对配套设备的安装结构做额外修改，大幅降低了设备升级替换的适配成本；整机的重量分布经过平衡优化，转子组件做了高精度动平衡校正，运行时的振动幅度控制在极低范围内，可适配对振动要求较高的精密配套设备使用场景。
