M203下挂式软弹发射器三维结构设计

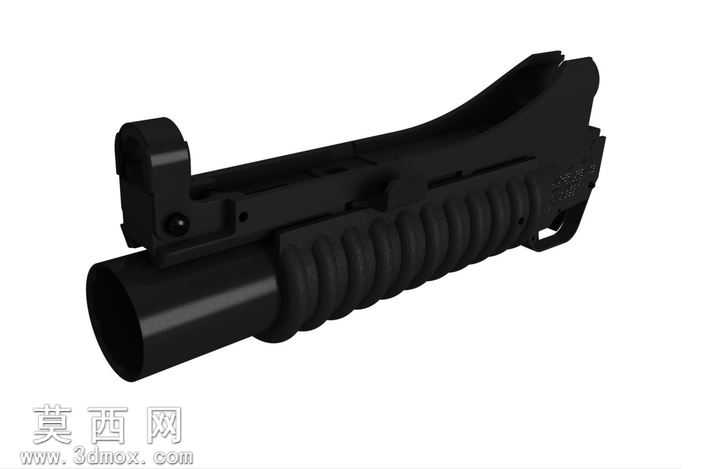

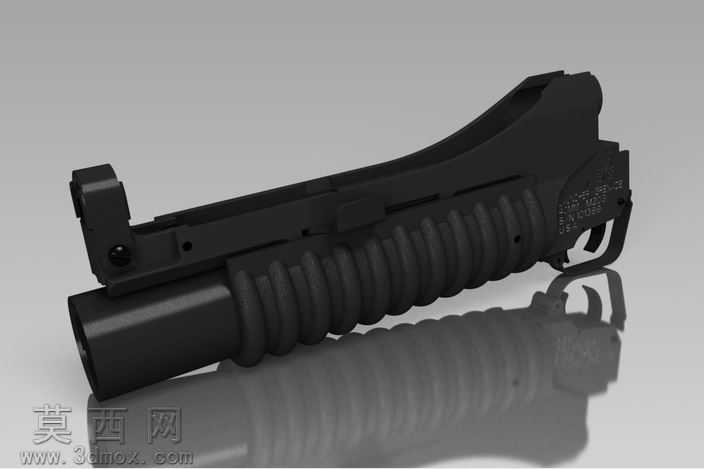

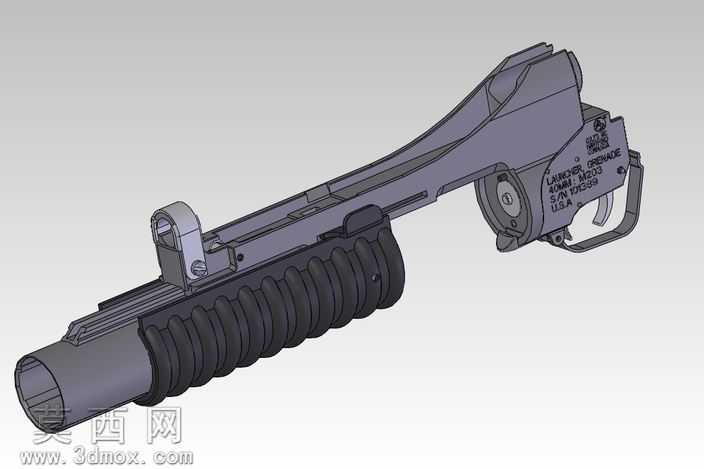

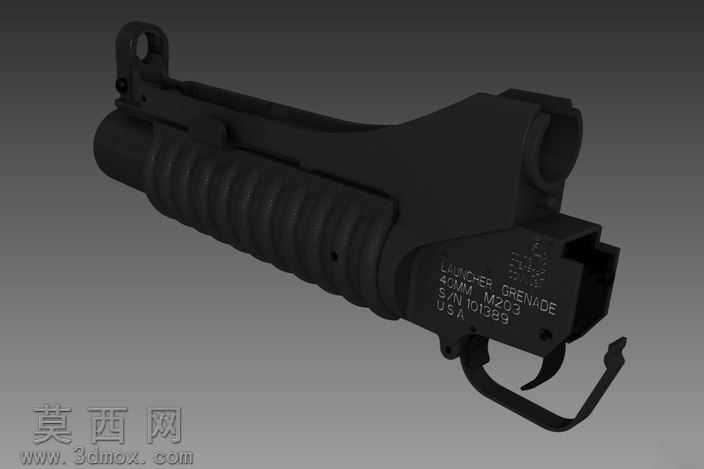

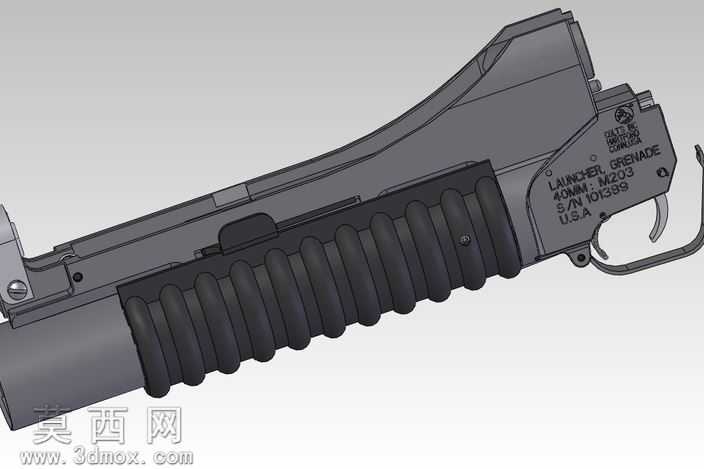

本作品为M203下挂式软弹发射器的三维结构建模成果，整体建模过程严格参考实物比例进行1:1还原，在三维建模软件中首先完成主体轮廓的草绘搭建，通过拉伸、切除、扫描等基础特征命令构建出发射筒、机匣主体、护木、瞄具基座等核心结构的基础形态。建模过程中针对护木部分的防滑纹理，采用阵列结合曲面切除的方式实现等距分布的环形防滑槽，保证纹理的规整度与真实触感的还原度；针对机匣表面的刻印标识，通过包覆特征将文字与标识图案精准映射在机匣曲面表面，还原实物的标识细节。结构设计上完整还原了M203的前后装弹滑动结构、扳机护圈的铰接结构、瞄具的折叠调节结构，所有活动部件均预留了合理的装配间隙，可在装配环境下实现滑动、转动等动作的运动仿真，验证结构的干涉情况。材质渲染阶段，针对不同部件匹配对应的材质属性：发射筒与机匣主体采用哑光金属材质，调整金属粗糙度与反射参数还原军用枪械的氧化发黑金属质感；护木部分采用硬质工程塑料材质，添加细微的颗粒质感模拟聚合物材质的表面肌理；扳机、瞄具等小部件采用亮面金属材质，与主体材质形成质感区分；握把部分的防滑纹理区域适当降低反光度，提升材质的真实感。设计思路上以软弹玩具的安全使用需求为核心，在还原真实枪械外观比例的前提下，对发射内膛结构进行适配软弹的尺寸调整，去除了真实武器的相关功能性结构，仅保留外观与可动结构的玩具属性，整体模型结构拆分合理，各部件的连接定位结构清晰，既满足外观展示的还原度要求，也可作为软弹玩具改装、3D打印制作的结构参考，所有曲面过渡均做了圆角处理，避免尖锐棱角带来的安全隐患，整体建模过程中对壁厚、装配公差等参数均按照玩具生产的常规标准进行设置，保证模型具备实际落地制作的可行性。
