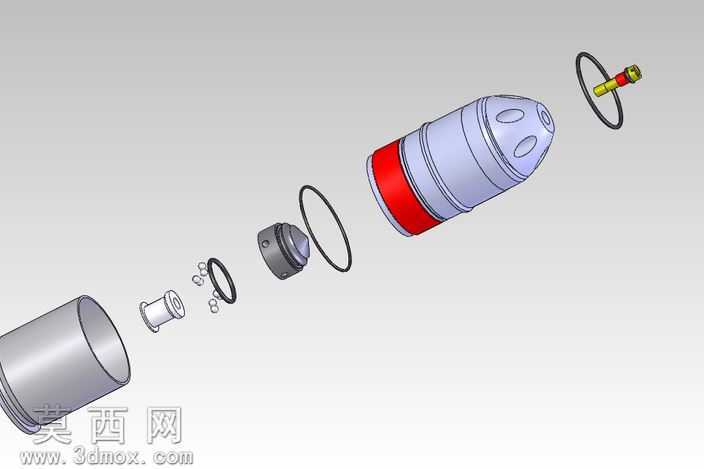

爆炸视图呈现的主营手榴弹结构设计作品

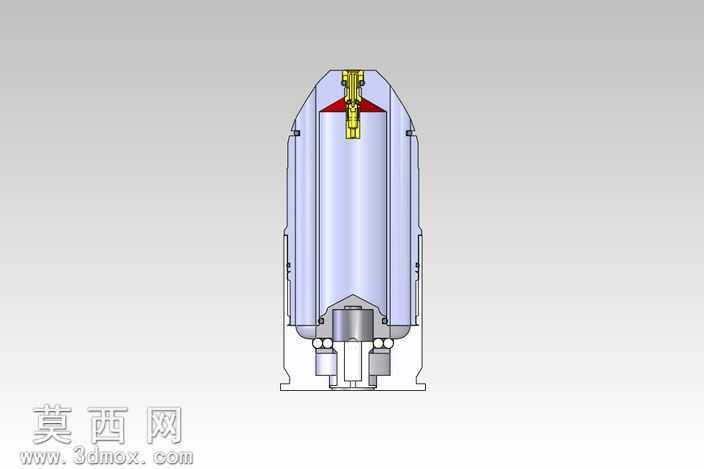

本作品通过三维建模软件完成手榴弹的全参数化结构设计，采用爆炸视图的呈现形式清晰拆解各组成部件的装配关系，完整还原了该类弹药的内部构造逻辑。建模过程中首先对弹体外壳、引信组件、密封胶圈、起爆部件、装药腔体等核心零件进行独立草绘建模，针对弹体头部的预制破片刻槽结构，通过阵列特征配合曲面切除命令实现均匀规整的造型效果，弹身中部的红色标识环采用独立实体建模后赋予高饱和度哑光漆面材质，与弹体主体的浅灰色金属哑光材质形成明确视觉区分。各密封胶圈零件采用橡胶材质参数设置，调整漫反射粗糙度与弹性质感参数，还原橡胶圈的软质视觉特性；金属类零件根据功能差异区分材质属性，引信部位的小型金属零件赋予亮面金属材质，弹体外壳采用略带磨砂质感的军用金属材质，提升整体模型的真实感。爆炸视图的排布遵循实际装配顺序逻辑，从尾部装药腔体到中部密封结构、再到头部引信与保险环，各零件沿弹体中心轴线依次错位排布，清晰展示每一处零件的装配位置与配合关系，其中保险环与拉环组件单独呈现，还原手榴弹待击发状态的保险结构特征。设计过程中严格参考同类型器械的实际尺寸比例进行参数校准，各零件之间的配合间隙按照实际装配公差设置，既保证结构展示的清晰性，也确保模型具备可用于装配模拟、结构教学的实用价值，整体渲染采用柔和的均匀打光方案，避免过强反光遮挡零件结构细节，背景选用中性灰色调突出模型主体，让各部件的造型特征与材质差异都能得到清晰呈现。
