三款不同长度皮卡汀尼导轨结构设计

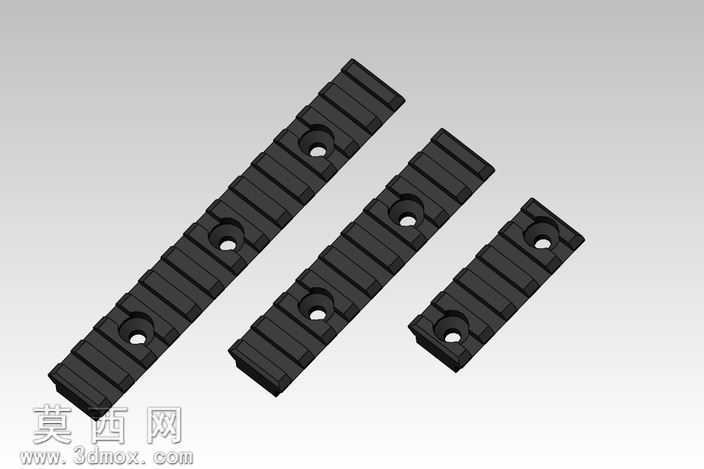

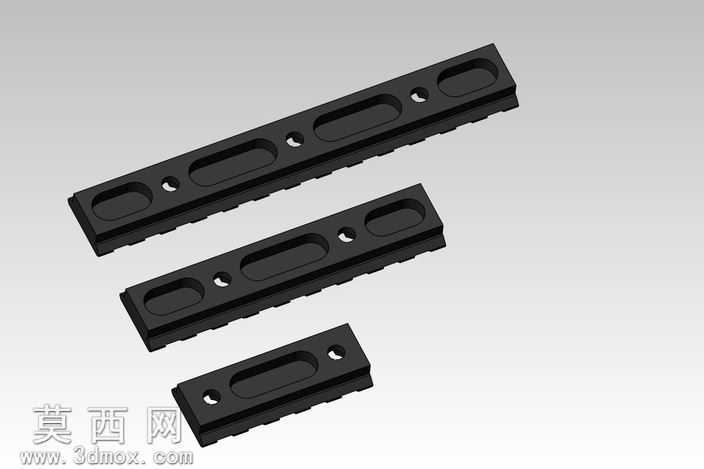

本作品为三款不同长度规格的皮卡汀尼导轨三维模型，采用参数化建模方式完成整体结构设计，建模过程中严格遵循标准皮卡汀尼导轨的齿形间距、槽位尺寸规范，保证配件安装的通用性。三款模型分别对应短、中、长三种尺寸规格，可适配不同的安装空间需求，每款导轨主体均设计为等距排布的横向防滑齿结构，齿形棱角做了微小的圆角过渡处理，既保证安装配件时的定位卡合精度，也避免尖锐棱角带来的使用剐蹭问题。每款导轨本体上均匀分布沉头安装孔，孔位深度经过精确计算，可适配标准规格的沉头螺丝，安装后螺丝顶面不会突出导轨平面，不会干扰战术配件的滑动安装与固定。模型材质预设为高强度黑色工程塑料，渲染时采用哑光硬质塑料材质参数，还原尼龙类3D打印耗材的真实质感，表面添加细微的磨砂纹理效果，避免渲染效果过于塑料化失真。设计思路上充分考虑3D打印的工艺特性，整体结构无悬空角度过大的难打印结构，所有壁厚均设置为3D打印推荐的均匀厚度，无需额外添加支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可投入使用。三款导轨的安装孔位间距经过统一校准，可直接替换安装在软弹枪的护木、机匣等对应位置，也可用于DIY战术装备的拓展安装场景，模型的齿形公差控制在0.1mm以内，可保证市面上标准皮卡汀尼接口配件的顺畅卡入与锁紧，不会出现过松卡不紧或者过紧装不上的问题。建模过程中对导轨的边缘、孔位、齿根等应力集中位置做了加强结构设计，提升打印成品的结构强度，避免安装锁紧时出现断裂问题，整体结构简洁实用，兼顾了标准尺寸规范、3D打印工艺适配性与实际使用的结构强度要求。
