电脑CPU水冷散热冷却系统结构模型

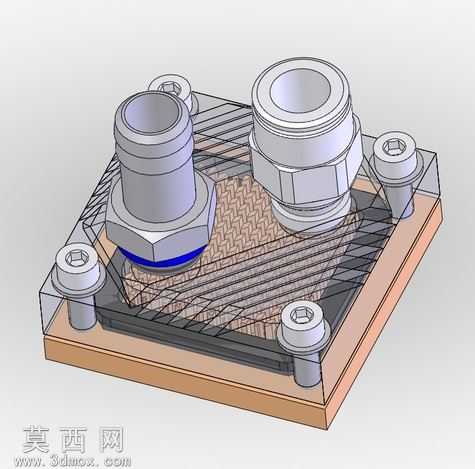

本模型为电脑CPU水冷散热冷却系统的完整三维结构模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际水冷头的装配逻辑完成配合约束，可直接用于结构验证与装配干涉检查。建模过程中首先搭建水冷头的基底结构，采用铜质散热底座作为与CPU表面接触的导热载体，底座上方设计交错排布的微水道结构，水道表面做了细密的网格纹理建模，还原实际微水道增大换热面积的设计思路，保证冷却液流经时可以充分带走底座传导的热量。水道上方覆盖透明亚克力材质的密封上盖，建模时还原了亚克力的通透质感，上盖与底座之间设计了密封胶圈的安装槽位，胶圈采用蓝色硅胶材质渲染，还原实际装配中的密封防漏结构。上盖预留两个标准水冷快拧接头的安装位，两个接头分别作为冷却液的进水口与出水口，建模时还原了快拧接头的外螺纹、六角拧动段、宝塔插咀的完整结构，接头与上盖的连接位置做了螺纹配合的细节建模，还原实际装配的锁紧结构。整个水冷头的四角设计了四颗内六角固定螺丝的安装位，螺丝带有弹簧垫圈结构，建模时还原了内六角螺丝的头部凹槽、螺杆螺纹细节，装配时通过弹簧的预紧力保证水冷头底座与CPU表面均匀贴合，避免压力不均导致的接触热阻过大问题。渲染阶段针对不同材质做了区分设置：铜质底座采用磨砂金属铜材质，还原铜材的高导热特性质感；亚克力上盖采用高透明玻璃材质，添加轻微的折射与反射效果，可清晰观察到内部的水道结构；快拧接头采用磨砂铝合金材质，还原金属接头的哑光金属质感；密封胶圈采用蓝色软胶材质，添加轻微的漫反射效果还原硅胶的质感；固定螺丝采用镀锌钢材质，还原标准五金件的金属光泽。整个模型的结构设计完全遵循实际CPU水冷头的工作逻辑，进水口流入的低温冷却液在内部微水道中充分与铜底座换热，带走CPU工作产生的热量后从出水口流出，形成循环冷却回路，所有零部件的尺寸比例均参考市售主流CPU水冷头的实际参数设置，结构完整无缺失，可用于水冷散热结构的教学演示、改装设计参考以及3D打印样件验证。
