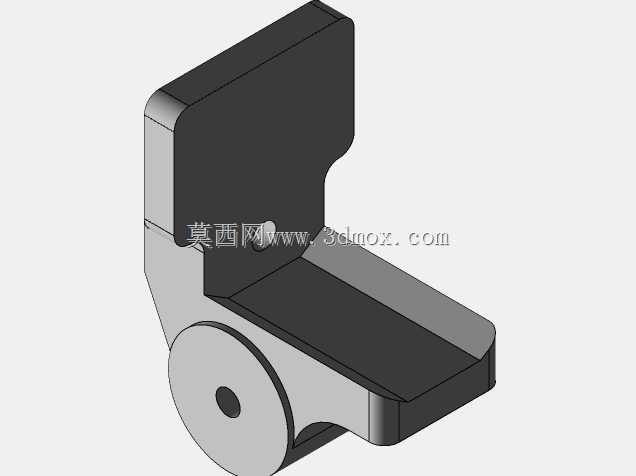

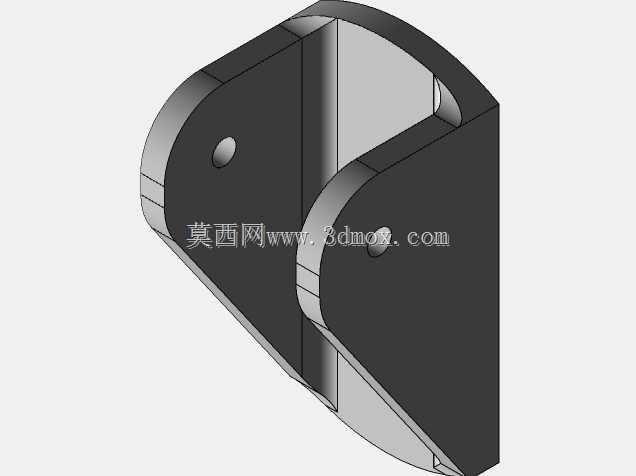

可调角度测微计安装固定支架结构

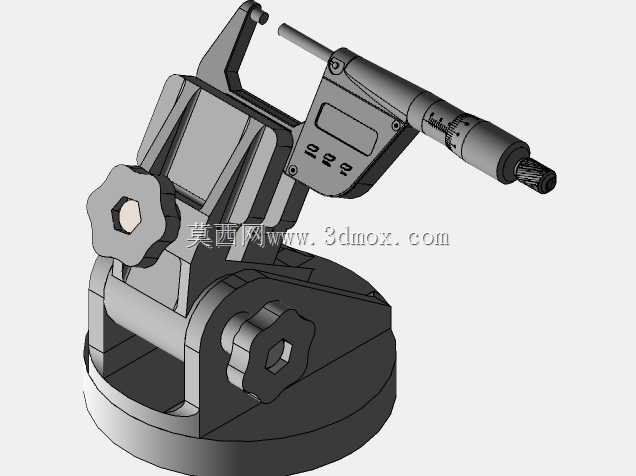

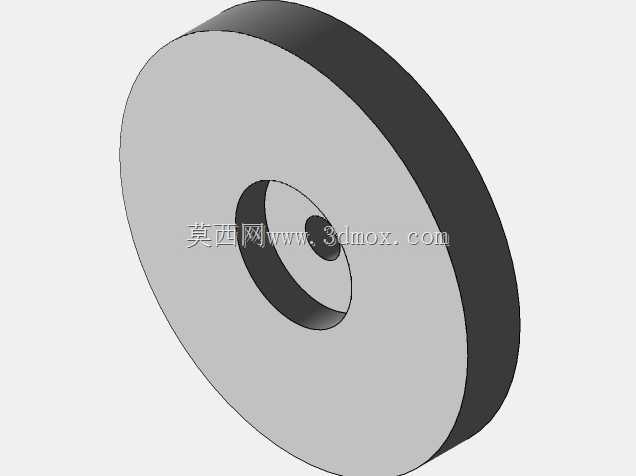

　　在精密尺寸检测工位上，测微计作为接触式高精度测量元件，往往需要配套稳定的安装支架来消除手持测量带来的施力不均、角度偏移误差，这款支架正是针对实验室、车间机台旁的小尺寸零件批量检测场景设计，可直接固定在检测平台、工装台面上，为测微计提供可靠的支撑与角度调整能力。从实际使用需求出发，支架底部采用圆盘式配重底座，接触台面的底面做了平面度精加工处理，放置在大理石检测平台或者金属工作台面上时，无需额外打孔锁附就能依靠自身配重保持稳定，避免测量过程中支架移位带来的读数偏差；如果是长期固定在某一检测工位，底座上预留的沉头安装孔也可以配合螺栓完成刚性固定，适配不同的工位布置需求。支架的角度调节结构分为两个维度，

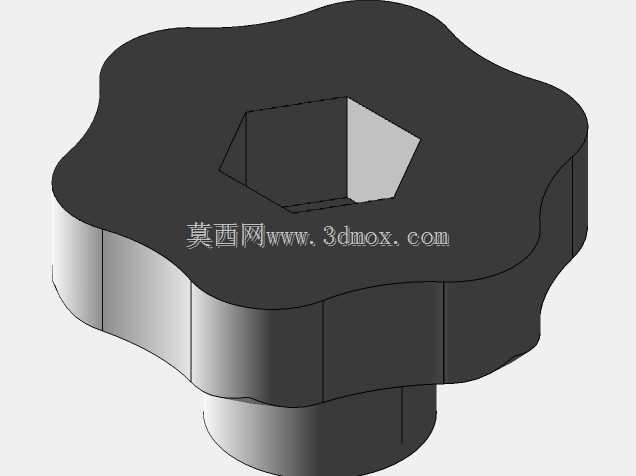

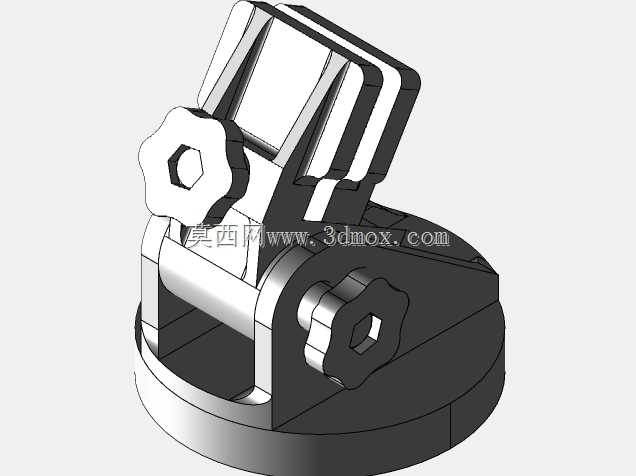

　　靠近底座的第一处旋转关节负责调整测微计的俯仰角度，调节范围覆盖0到90度，既可以让测微计保持水平姿态完成轴类零件的外径、台阶长度测量，也可以调整为垂直向下的姿态，完成平板类零件的厚度、平面度差检测；靠近测微计安装位的第二处旋转关节负责微调测微计的偏转角度，方便在测量异形零件时，让测微计的测头垂直抵靠在被测面上，避免测头侧滑带来的测量误差。两处调节关节都采用了手拧式梅花锁紧旋钮，旋钮的握持边缘做了防滑的凹凸结构，检测人员不需要借助扳手等工具，直接用手就能完成松紧调节与位置锁定，旋钮内部的压紧块采用耐磨尼龙材质，锁紧时不会刮伤关节处的金属转轴表面，长期反复调节也不会出现松动打滑的问题。测微计的安装夹头采用开口式弹性结构，

　　适配常规外径的测微计夹持柄，夹头内侧做了细网纹滚花处理，既可以增大夹持摩擦力防止测微计滑落，也不会因为夹持力过大在测微计的金属外壳上留下压痕；夹头与支架主体的连接位置做了避让槽，安装测微计时不会碰到测微计的刻度筒、微调旋钮等操作部件，安装完成后测微计的所有操作部位都完全外露，检测人员可以正常完成测头进给、读数锁定、零位校准等操作。从安装边界尺寸来看，支架整体收拢状态下的占用台面尺寸较小，不会过多占用检测台的有效操作空间，调整到最大仰角时的整体高度也控制在常规检测工位的操作舒适区间内，检测人员坐着操作时不需要抬高手臂就能完成测微计的调节与读数。在结构设计的细节上，支架的所有棱角位置都做了R2以上的圆角倒钝处理，

　　避免检测人员操作时被尖锐边角划伤；关节位置的转轴采用间隙配合公差，转动时没有明显的旷量，同时也不会因为配合过紧出现调节卡滞的问题；支架主体采用硬质铝合金材质加工，整体重量控制在合理区间，既保证了足够的结构刚性，避免测量时支架产生形变影响精度，也方便检测人员根据工位调整需求挪动支架位置。实际应用中，这款支架可以配合不同量程的测微计完成多种检测任务：在五金加工车间的工序检验环节，可以固定在车床旁的台架上，完成加工后零件的关键尺寸抽检；在计量室的校准工作中，可以配合量块完成测微计本身的示值误差校准；在3D打印零件的精度检测环节，可以调整角度完成异形曲面的壁厚、台阶高度测量，替代传统的手持测量方式，大幅提升检测结果的一致性与检测效率。
