20x20规格紧凑型水冷散热模块结构设计

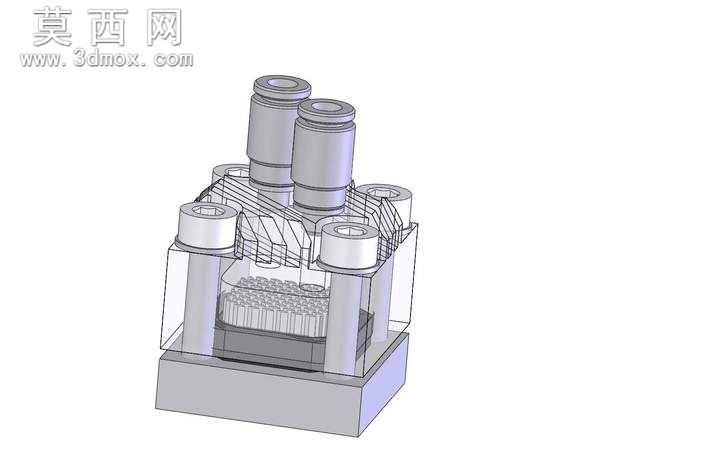

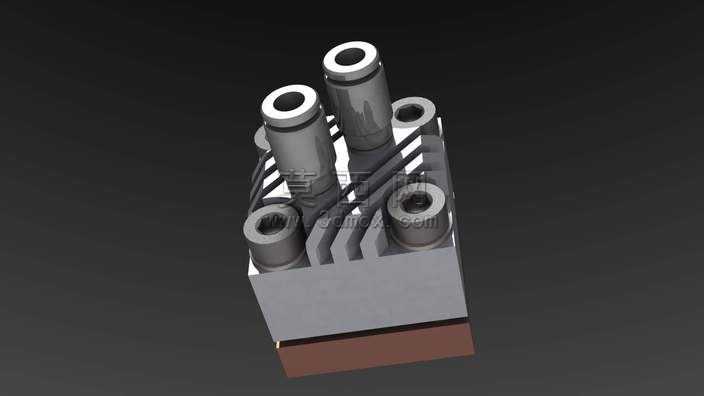

本作品为尺寸规格20x20毫米的紧凑型水冷散热模块，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循小尺寸液冷散热的结构布局逻辑，对各部件的装配公差、接口匹配度做了精准的参数约束，确保模型可直接用于后续的结构验证与生产参考。模型整体采用分层式结构设计，底部为紫铜材质的导热接触基座，建模时对基座的平面度做了理想化参数设定，保证与发热源的接触贴合度，基座上方为铝合金材质的散热鳍片组，鳍片采用等距平行排布结构，建模时对鳍片的厚度、间距做了优化设定，在有限的20x20毫米截面尺寸内最大化拓展液流与固体结构的换热接触面积，同时控制流体通过的阻力在合理区间。模块顶部设置两个快插式水冷接头，分别对应冷却液的进液与出液通路，建模时还原了快插接头的密封槽、卡扣限位结构，接头与主体基座的连接部位做了加厚凸台设计，避免装配时出现应力开裂问题，主体基座上还预留了四个安装固定孔位，孔位做了沉头处理，可适配标准规格的紧固螺丝，方便模块直接固定在发热器件表面。渲染阶段采用金属材质分层表现，紫铜基座赋予高反射率的红铜金属材质，调整表面粗糙度模拟实际加工后的哑光金属质感，铝合金鳍片与主体赋予银灰色磨砂铝合金材质，快插接头采用深灰色工程塑料与金属嵌件结合的材质表现，场景采用暗调纯色背景，搭配柔和的侧上方打光，清晰展现各部件的结构层次与装配关系，同时通过半透明剖面示意的方式可直观呈现内部的液流通道走向，让观看者快速理解该水冷模块的换热工作逻辑。设计过程中充分考虑小尺寸空间下的散热需求，在压缩整体体积的同时，通过优化内部流道的弯折角度、鳍片的排布密度，平衡散热效率与流阻性能，所有接口尺寸均采用行业通用标准规格，保证该模块可与常规水冷管路直接适配，无需额外定制转接配件。
