多构型机器人舵机安装固定支架套件

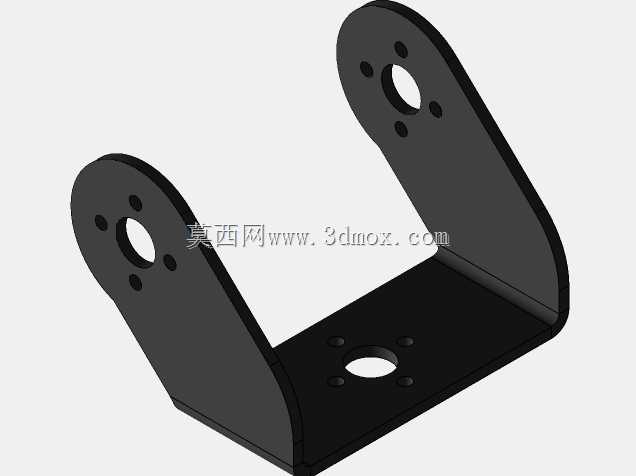

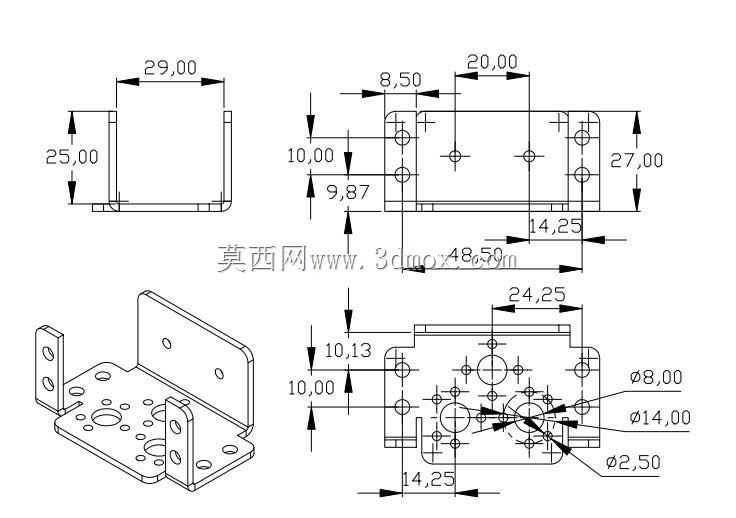

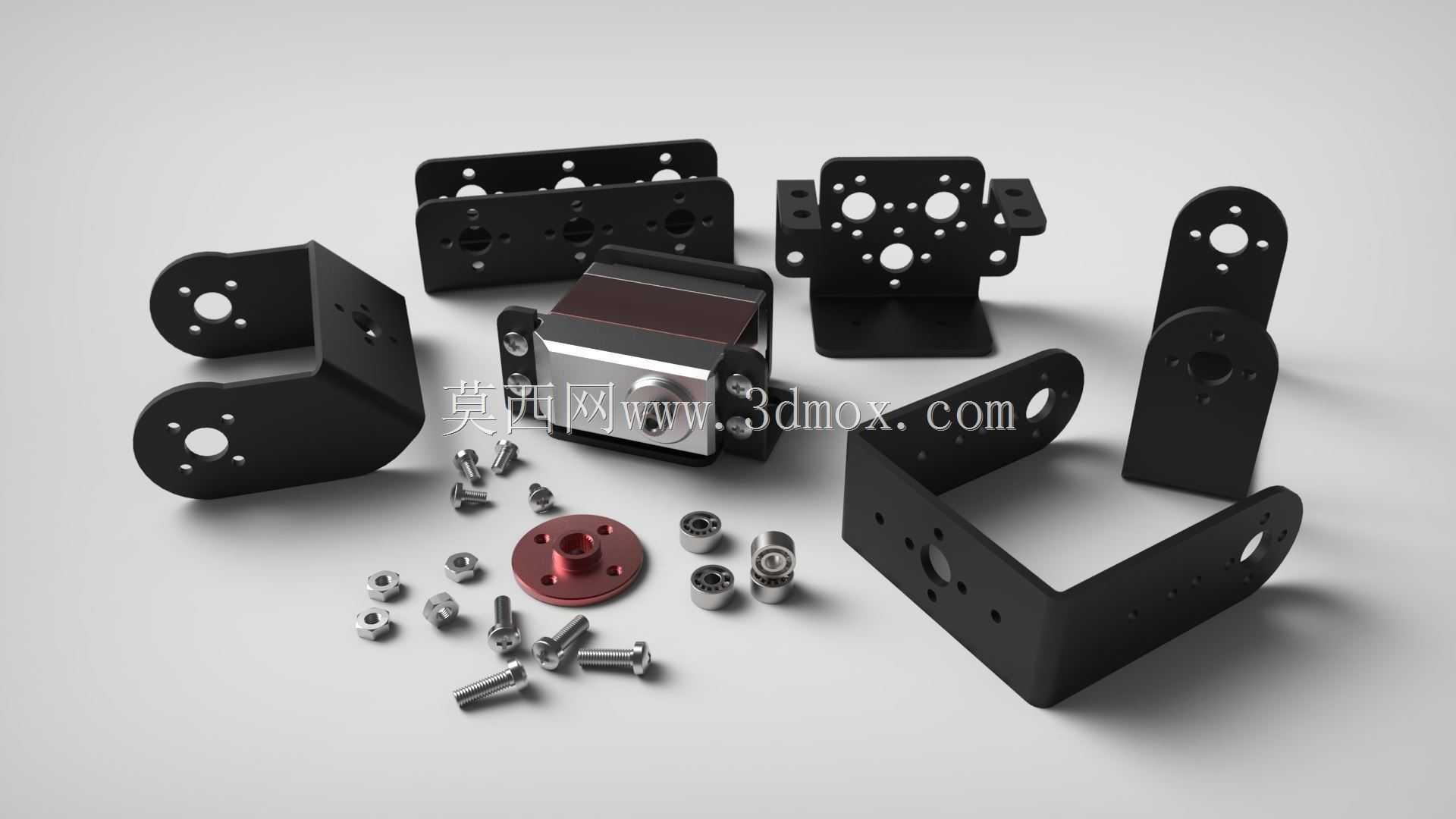

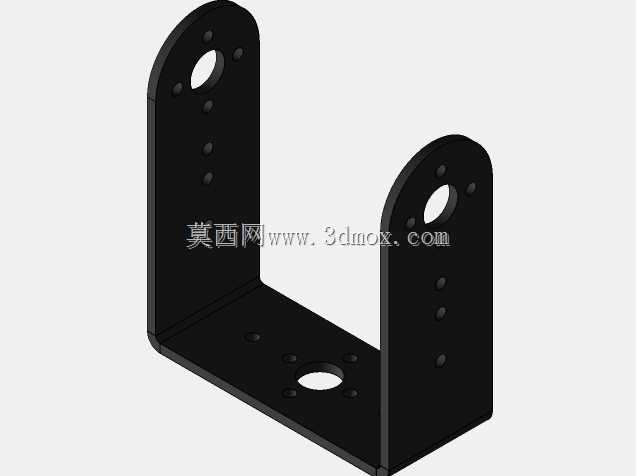

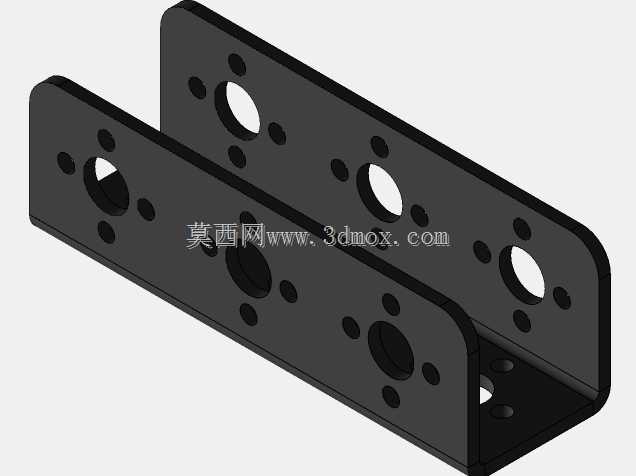

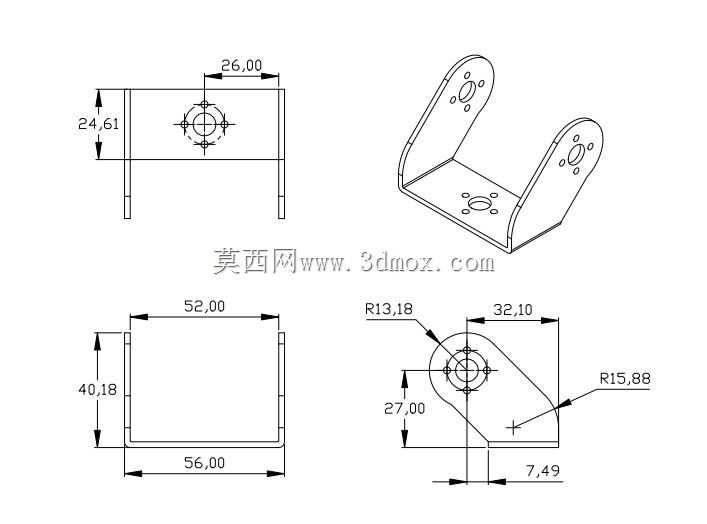

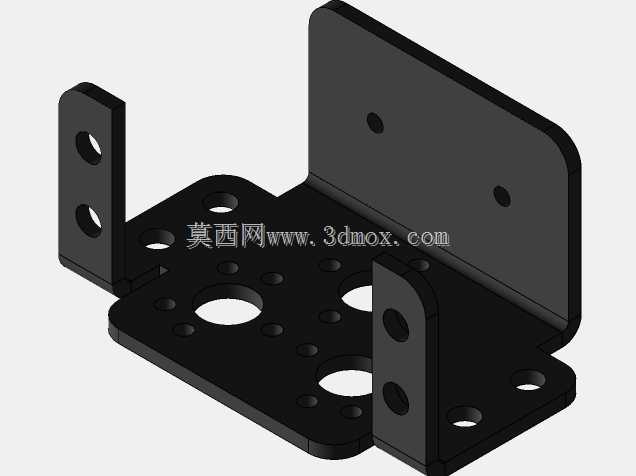

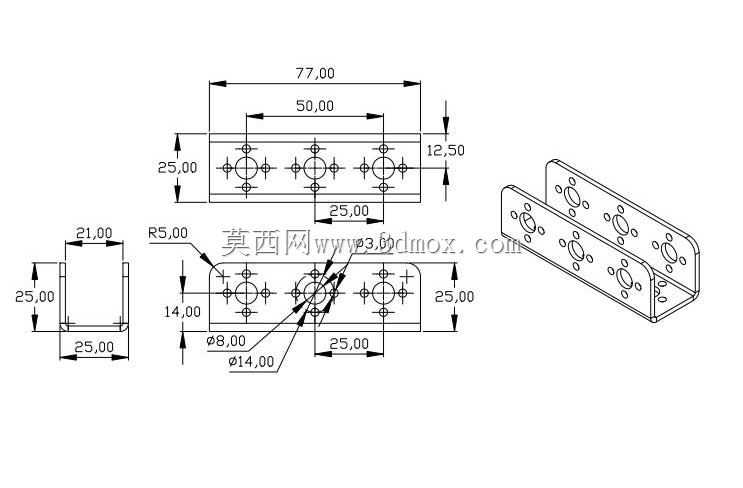

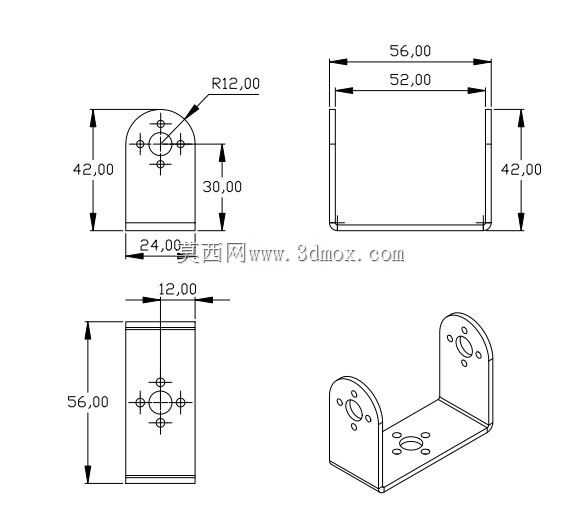

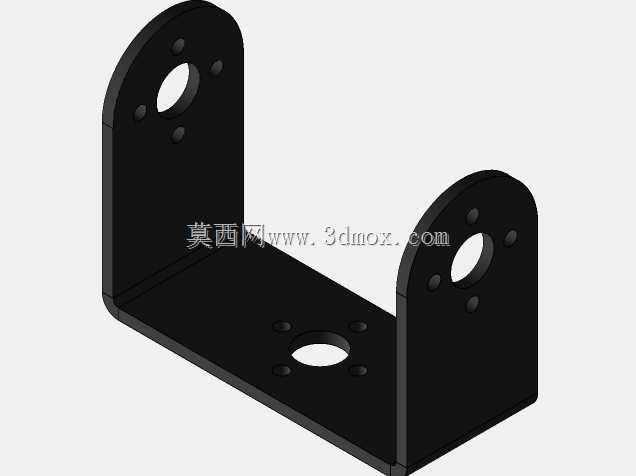

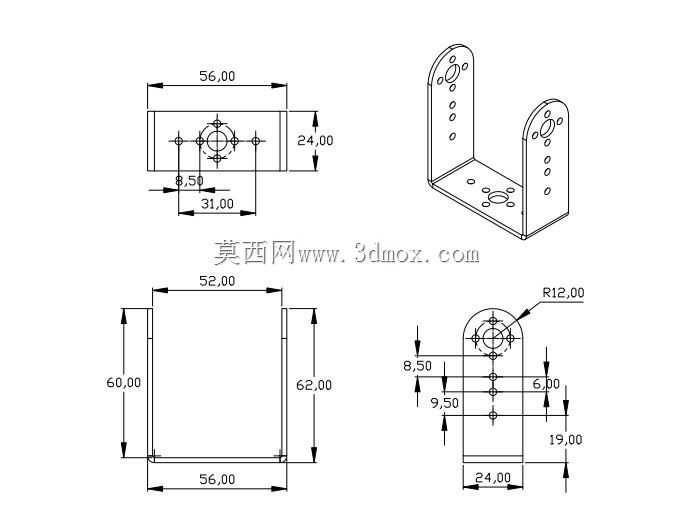

这套支架套件主要面向小型仿生机器人、桌面级机械臂、教育类机器人实训平台的舵机安装场景，可覆盖双足步行机器人、四足爬行机器人、多自由度机械臂关节、舵机云台等多种结构的装配需求，解决小型舵机在不同安装姿态下的固定、连接、角度调整痛点，为小型运动类机器人的结构搭建提供标准化的连接解决方案。套件包含偏置舵机支架、多功能舵机安装座、U型舵机支架、长U型关节支架、通道式舵机固定座等多种构型，能够适配不同关节的转动需求：偏置支架可实现舵机输出轴的偏置安装，避开结构干涉区域，适合机器人腿部关节的侧装布局；多功能安装座预留多方向安装孔位，可同时实现舵机与结构件的垂直、平行连接，适合机器人躯干部分的舵机集中固定；U型与长U型支架作为关节连接件，可配合舵机输出盘形成转动副，实现关节0-180度的顺畅摆动，长U型支架额外预留的走线孔位可方便舵机线材的规整排布，避免运动过程中线材被结构夹损；通道式固定座可将舵机完全包覆在内，为舵机提供全方位的防护，适合外露关节或者容易受到碰撞的部位使用。整套支架在设计时充分考虑了小型标准舵机的安装尺寸边界，所有安装孔位均匹配常用9g、17g等规格小型舵机的固定孔距，舵机安装腔的内部尺寸预留了0.2mm的装配公差，既可以保证舵机顺利装入，又不会出现舵机晃动虚位的问题；支架上的连接孔位统一采用机器人结构搭建常用的标准孔距，可与通用的金属铜柱、轴承、螺丝等标准配件配合使用，无需二次打孔加工即可完成装配。支架的板材厚度经过受力校核，在保证整体结构轻量化的前提下，能够承受小型机器人运动过程中产生的关节扭矩，不会出现支架变形导致的关节卡顿、角度偏移问题；所有支架的边缘都做了圆角处理，避免装配过程中划伤线材或者操作人员，孔位边缘预留了沉头空间，安装螺丝后螺丝头不会突出支架表面，保证结构外观平整，不会出现运动干涉。这套支架可以帮助机器人开发者快速搭建出不同构型的机器人关节结构，大幅减少结构件定制加工的时间成本，同时标准化的孔位设计也方便后续的结构调整与改装，适配不同的机器人设计方案。
