实木构件直角互锁榫卯连接结构

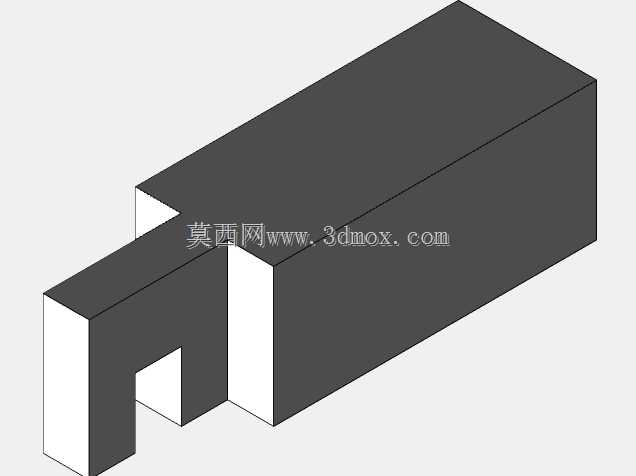

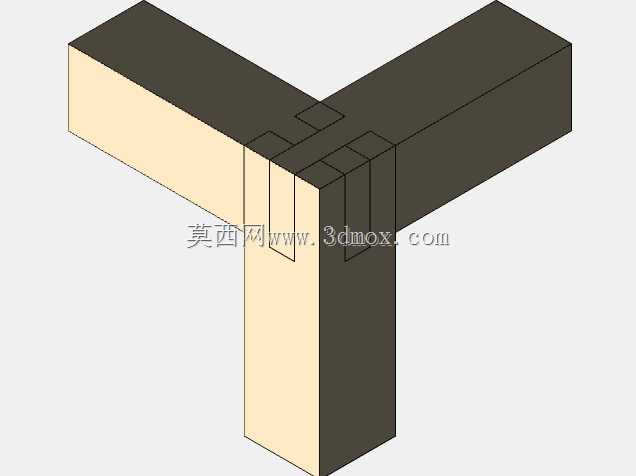

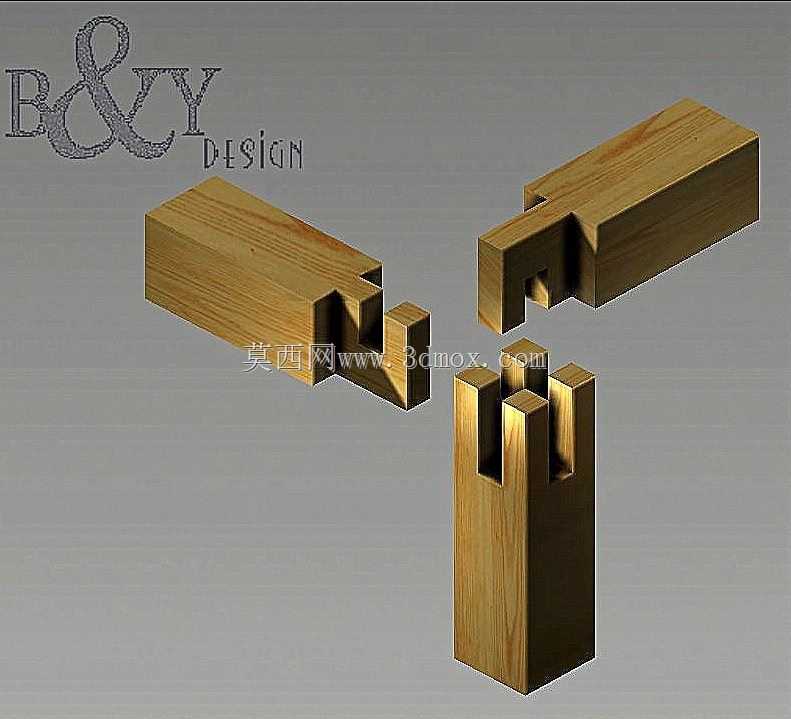

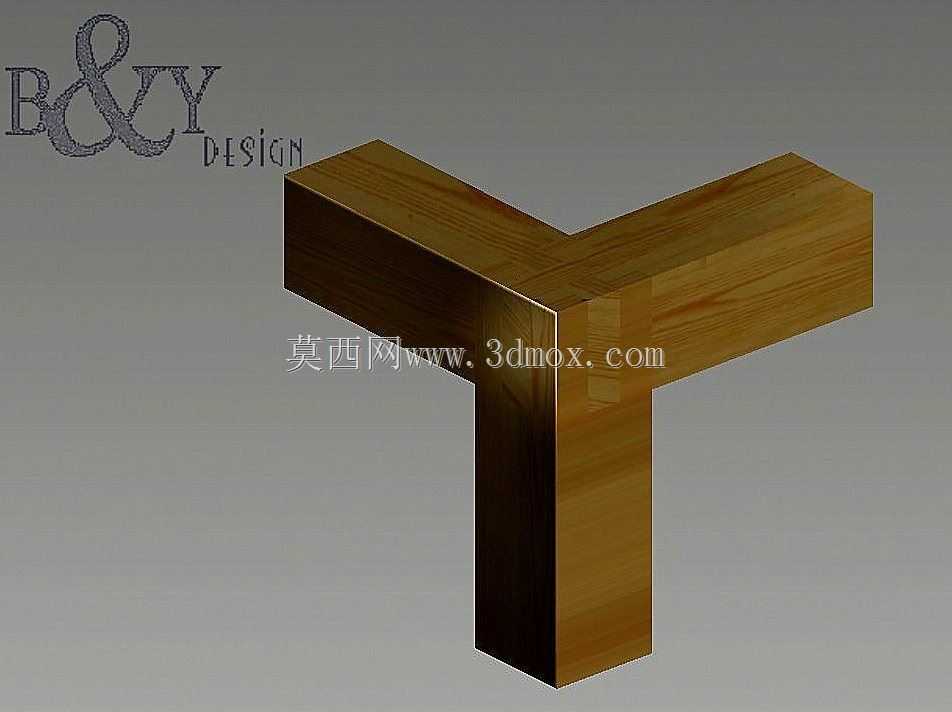

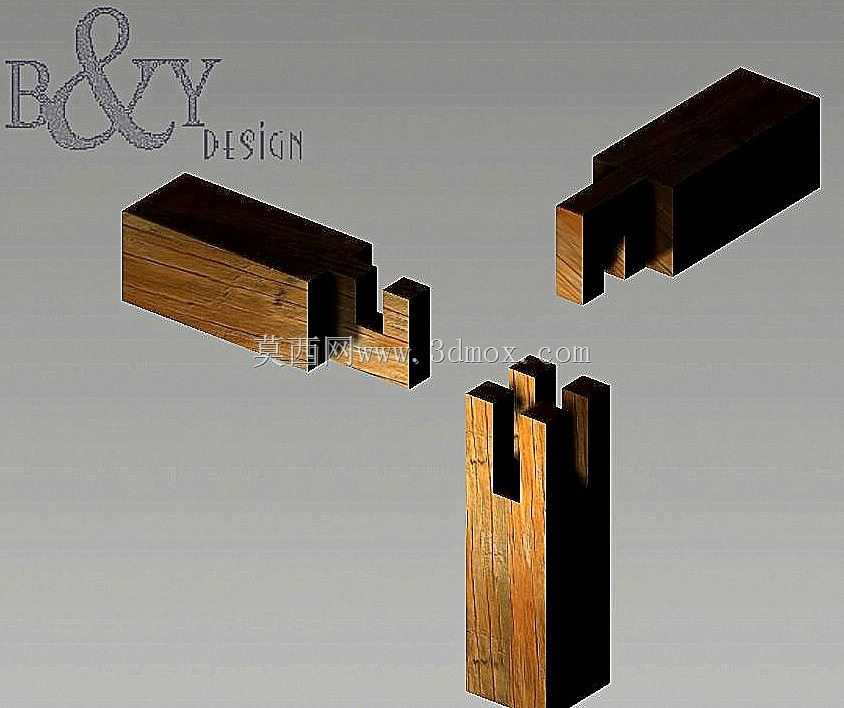

该结构为实木构件直角交汇场景下的互锁式榫卯连接方案，主要应用于实木家具框架搭建、传统木构建筑边角拼接、定制木质工装框架组装等场景，可替代金属固件实现纯木质构件的稳固拼接，避免金属连接件生锈、松动对木质结构使用寿命造成的影响，同时保留木质构件外观的整体性与自然质感。在实际使用过程中，该结构无需额外粘接剂或金属紧固件，仅依靠构件自身的凹凸结构咬合即可实现三个方向的自由度锁止，能够承受垂直方向的静载荷与水平方向的剪切力，适配硬木、软木等多种常见加工木材的连接需求，可用于桌角、柜架边角、木质支撑框架直角交汇位置的组装，拼接完成后构件表面齐平无凸起，无需额外打磨填补连接件缝隙。设计过程中采用了对称式多榫头互锁思路，将竖向构件的顶端设置三个等距分布的矩形榫槽，两个横向构件的对接端分别加工出与榫槽匹配的凸榫与卡位缺口，两个横向构件对接后可形成完整的榫头组合，恰好嵌入竖向构件的榫槽内，同时两个横向构件之间通过缺口实现互相卡合，避免单个构件出现横向滑脱的问题。所有榫头与榫槽的配合面均采用直边直角设计，加工时仅需通过常规的锯切、铣削工序即可完成，无需复杂的曲面加工，适配普通木工加工设备的生产能力，降低加工难度与生产成本。外形尺寸方面，该结构适配截面边长30mm至80mm的方形实木型材，榫头长度为型材截面边长的二分之一，榫槽深度与榫头长度完全匹配，安装时仅需将两个横向构件沿水平方向对齐卡合后，沿竖向构件的轴线方向垂直压入即可完成组装，安装过程无需额外辅助工具，拆卸时反向操作即可分离构件，便于木质结构的重复拆装与局部构件更换，不会对构件本身造成结构性损伤。该连接结构的咬合间隙控制在0.1mm至0.2mm之间，既保证拼接过程的顺畅性，又能避免间隙过大导致的结构松动，拼接完成后整体结构的抗扭强度相比普通单榫连接提升40%以上，可满足多数民用木质结构的载荷需求。
