自行车用行星齿轮式无级变速轮毂结构

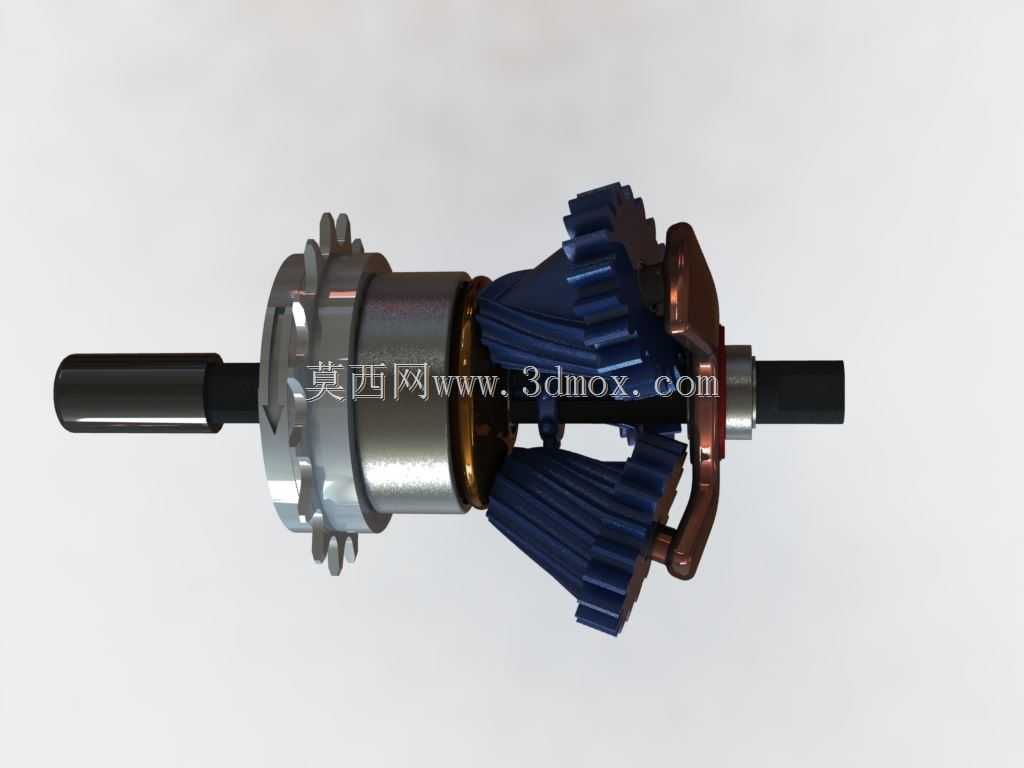

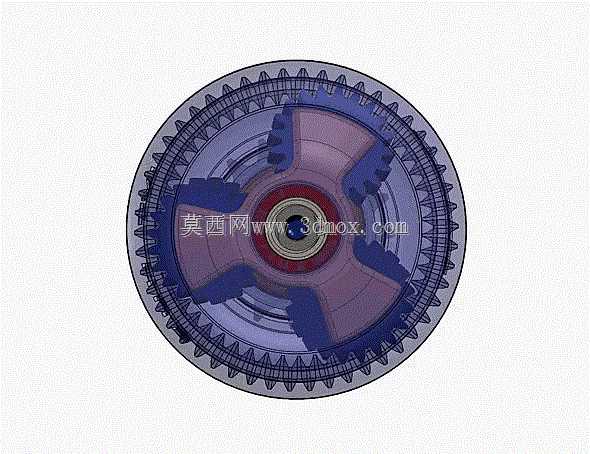

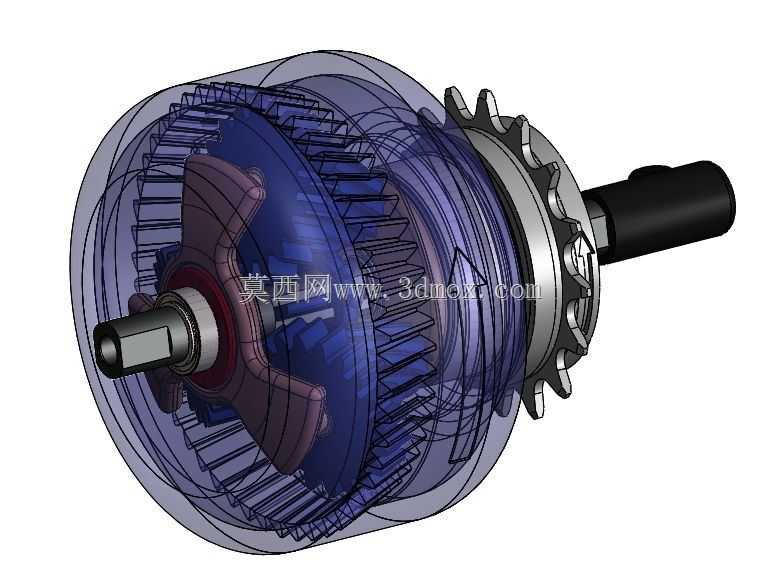

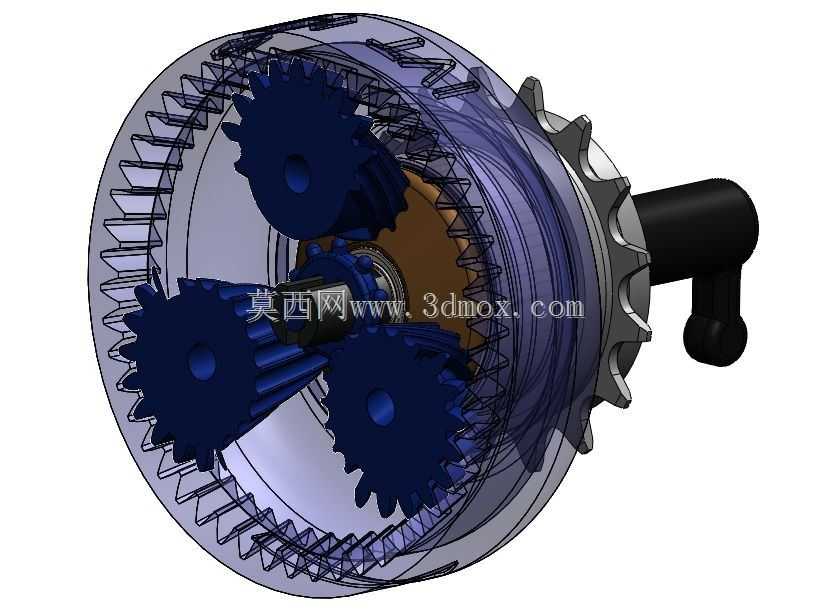

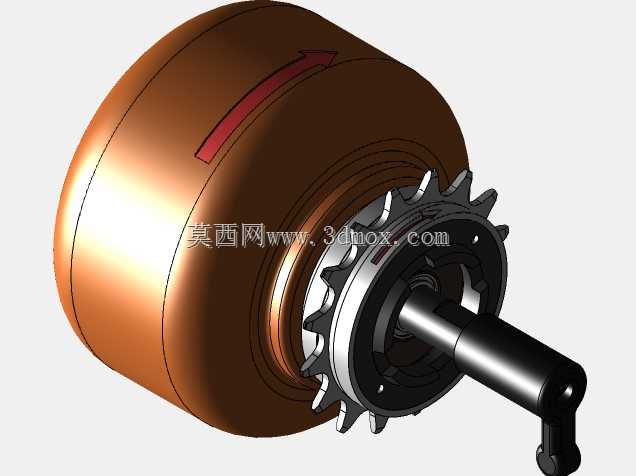

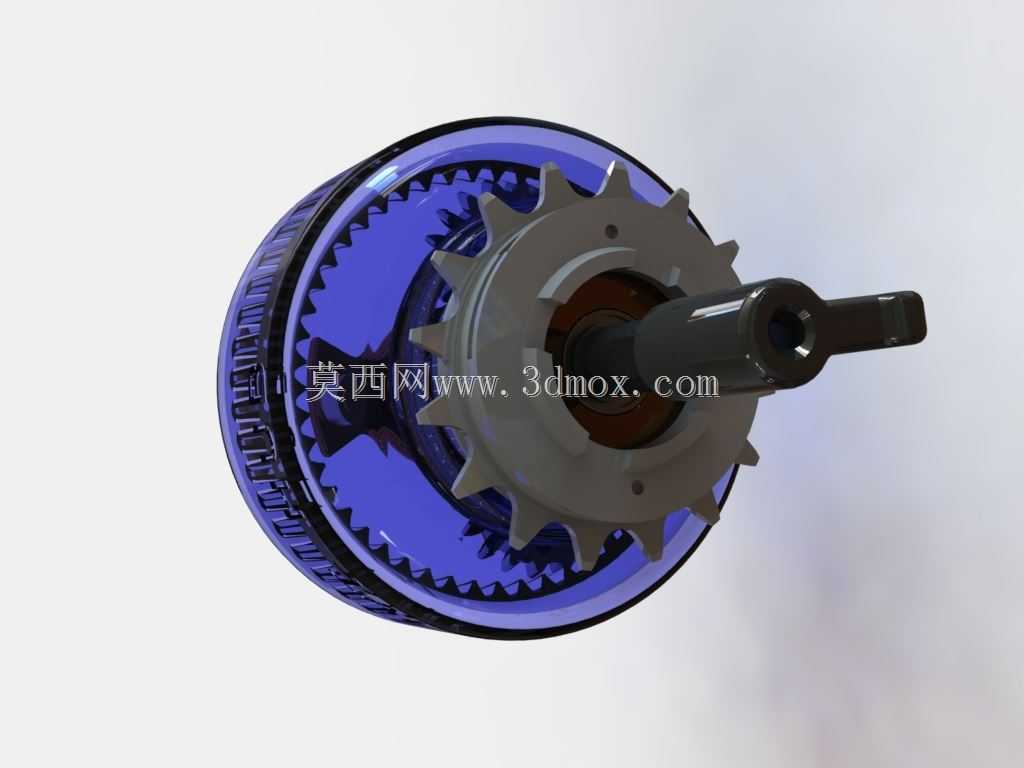

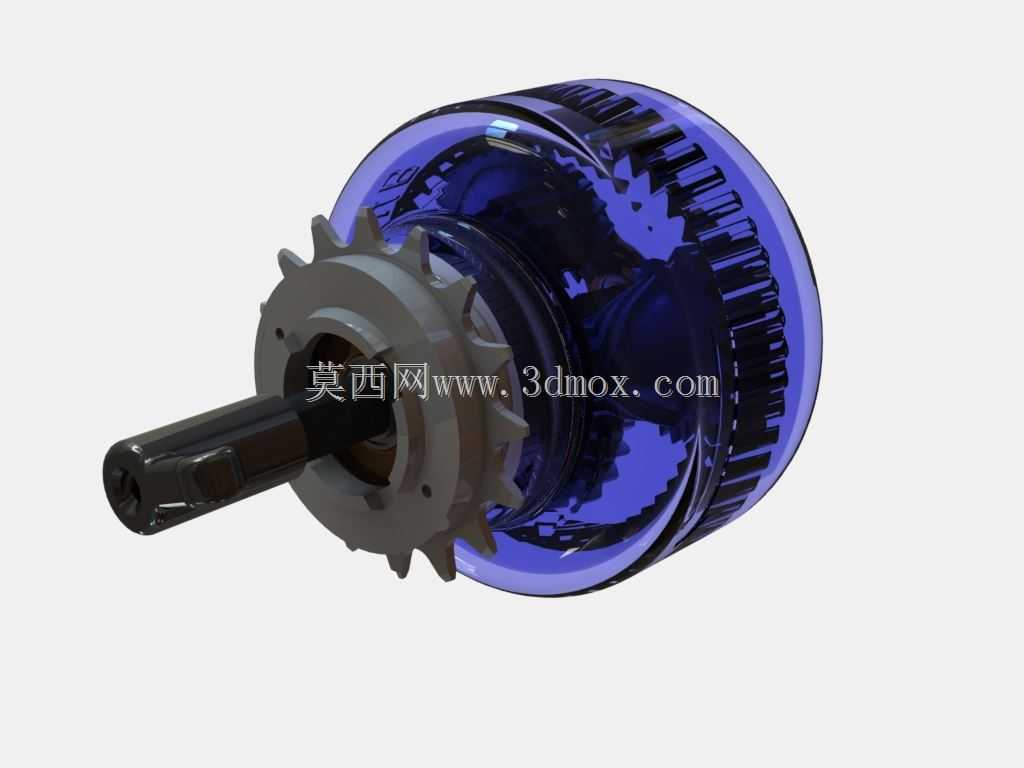

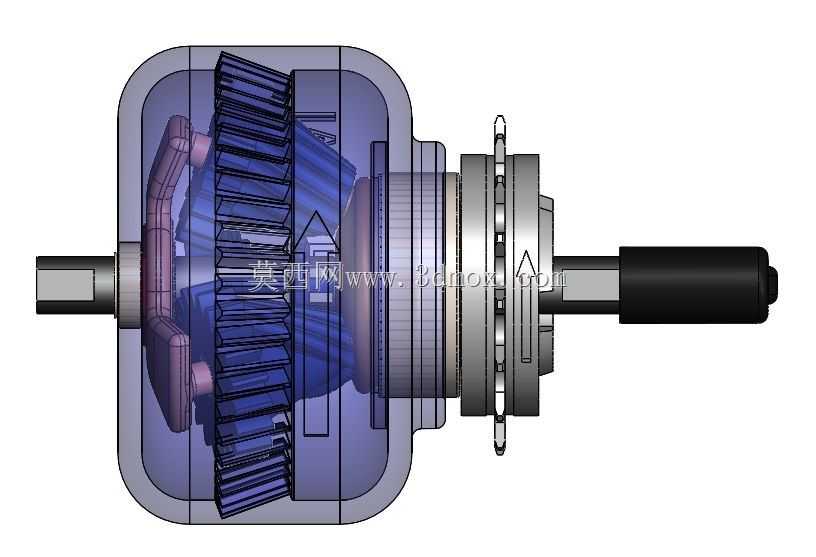

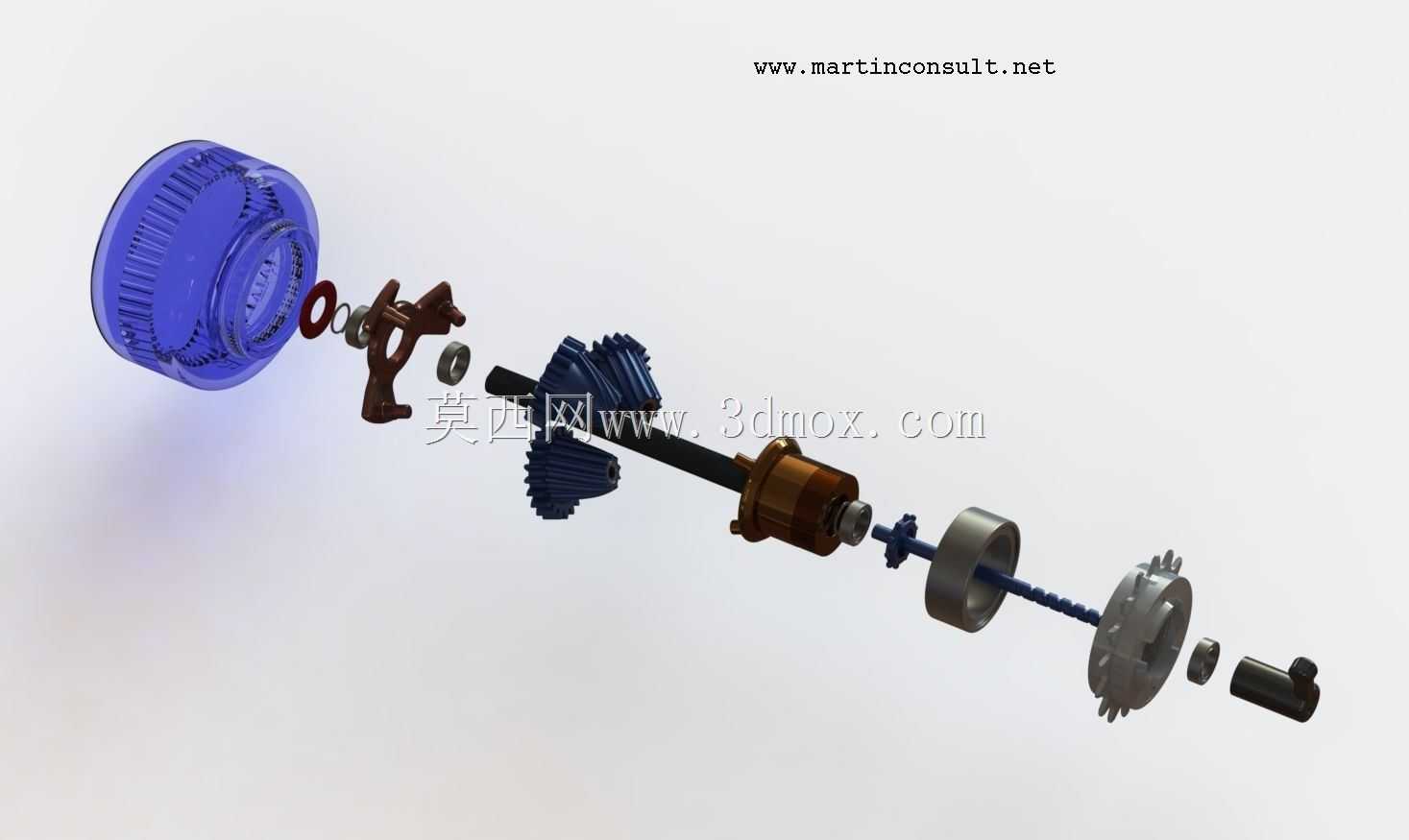

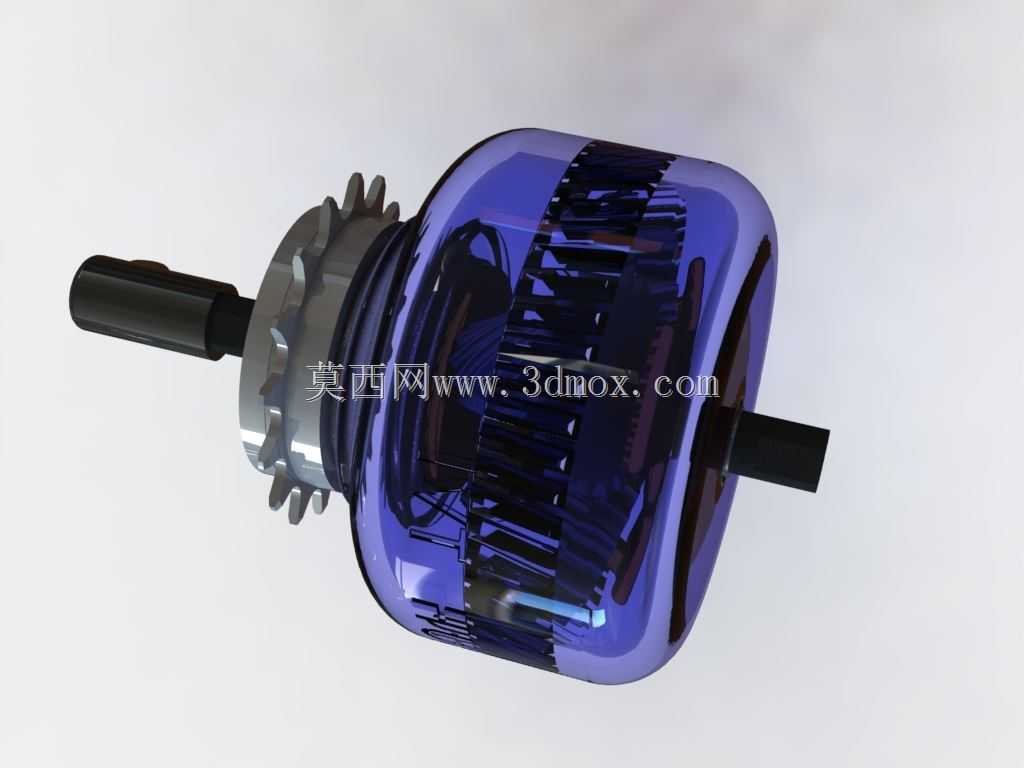

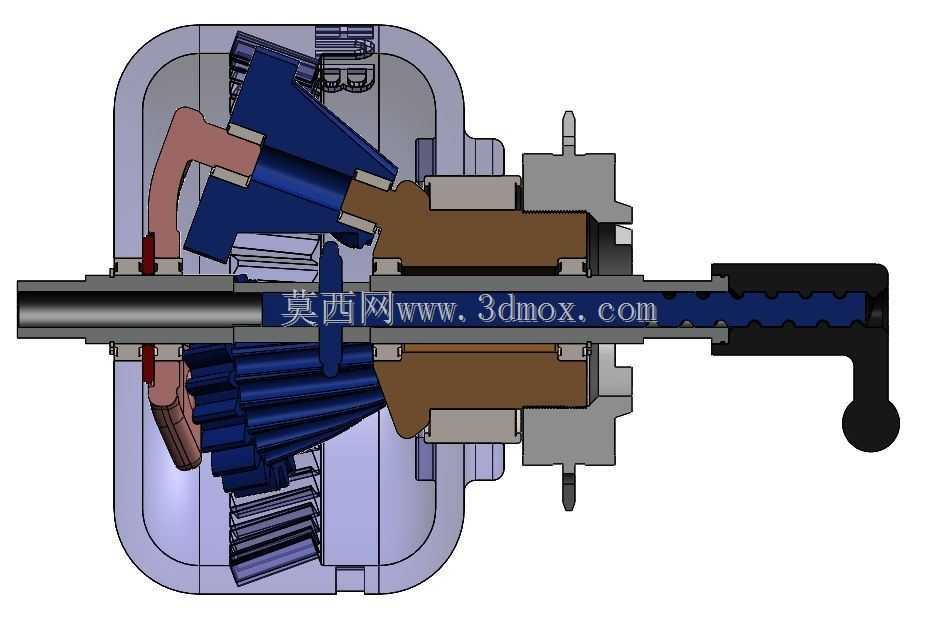

该款行星齿轮式无级变速轮毂，核心面向民用自行车、轻型电动助力两轮车的动力传动场景设计，可直接适配常规自行车轮组安装位，替代传统多级塔基变速结构，解决传统变速系统档位切换顿挫、外露拨链器易受泥水侵蚀损坏、极端工况下跳链掉链的行业痛点，也可拓展适配小型低速代步设备、轻型输送辊筒的变速传动单元使用。从实际用途来看，该结构可在车辆行进过程中实现传动比的连续平滑调整，无需逐级切换档位，让骑行者在爬坡、平路巡航、下坡等不同路况下，都能保持稳定的踩踏发力节奏，降低长时间骑行的肌肉疲劳度，同时全封闭内置的齿轮结构可隔绝外界泥水、沙尘侵入，大幅降低传动系统的日常维护频次，延长核心部件的使用寿命。功能特性层面，该结构采用行星齿轮传动架构，以固定太阳轮作为传动基准，周向均匀布置的三个锥形行星齿轮同时啮合太阳轮与外侧环形齿壳，骑行输入的动力通过行星架传递至行星齿轮，经环形齿壳最终输出至轮圈实现动力传递；通过轴向移动太阳轮的位置，改变太阳轮与锥形行星齿轮的啮合分度圆直径，即可连续调整传动比，实现无档位断点的无级变速效果，整体传动效率高于传统摩擦式无级变速结构，可承受更大的瞬时踩踏扭矩，避免大负载下的传动打滑问题。设计思路上，该结构充分考虑自行车轮组的安装边界，整体采用同轴心布局，将所有传动齿轮整合在轮毂壳体内部，外侧集成标准棘轮棘爪结构的自由轮啮合位，可直接适配市面主流规格的自行车飞轮，无需对现有自行车车架的开档尺寸、花鼓安装位做特殊修改，降低产品落地的适配改造成本；内部齿轮均采用等强度设计，在保证齿根弯曲强度、齿面接触强度满足骑行峰值扭矩要求的前提下，尽可能削减非受力区域的材料冗余，控制整体轮毂重量，避免增加骑行过程中的簧下重量负担。安装边界方面，该轮毂主体外径与常规多速自行车花鼓外径接近，轴向长度适配常规民用自行车135mm开档尺寸，轮圈连接辐条孔位采用标准圆周等距布置，可直接匹配常规自行车辐条与轮圈，中心轴采用标准直径的实心轴结构，可直接适配常规自行车花鼓锁紧螺母与快拆结构，无需额外定制专用安装配件。
