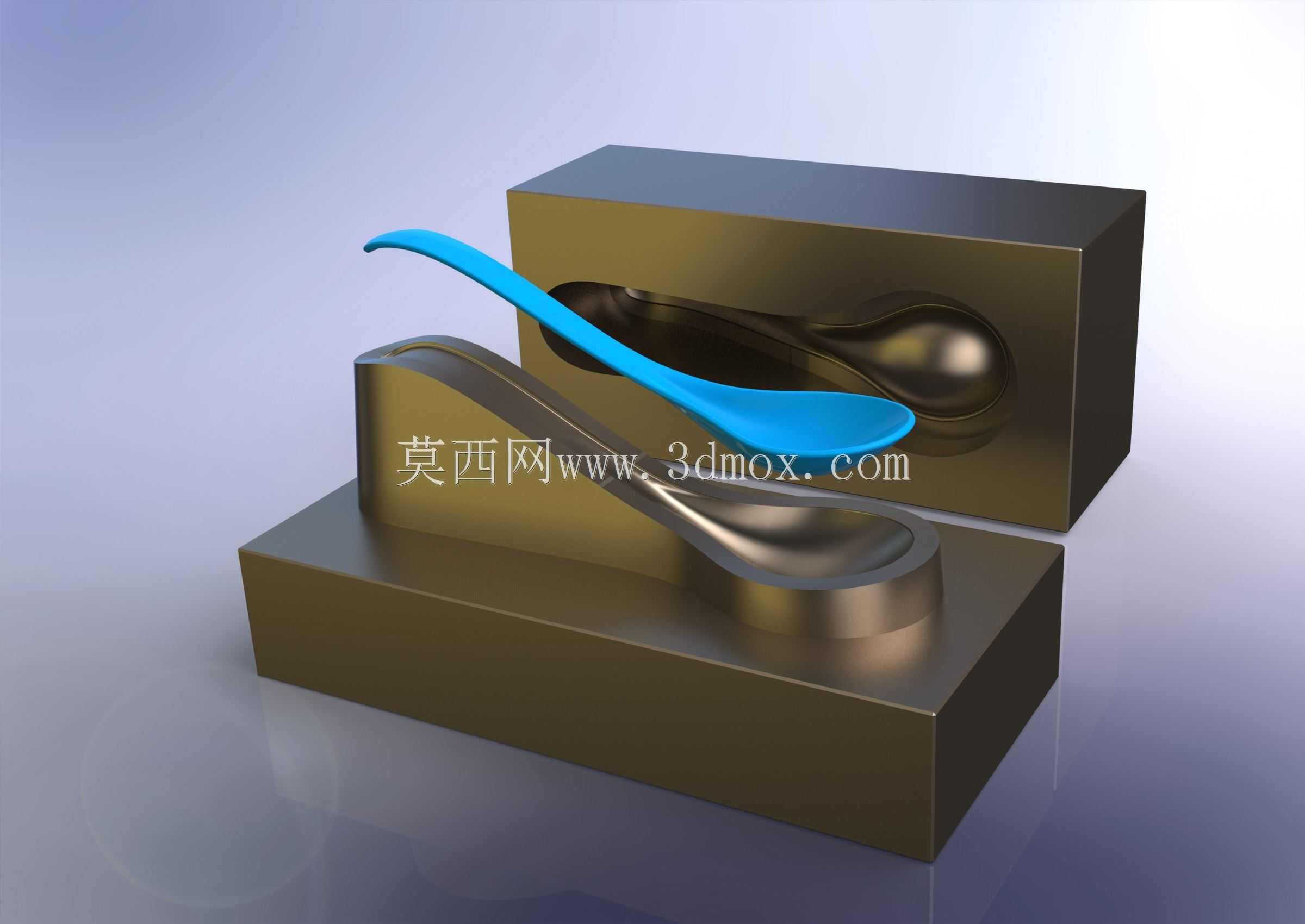

勺子注塑成型模具型芯型腔结构设计

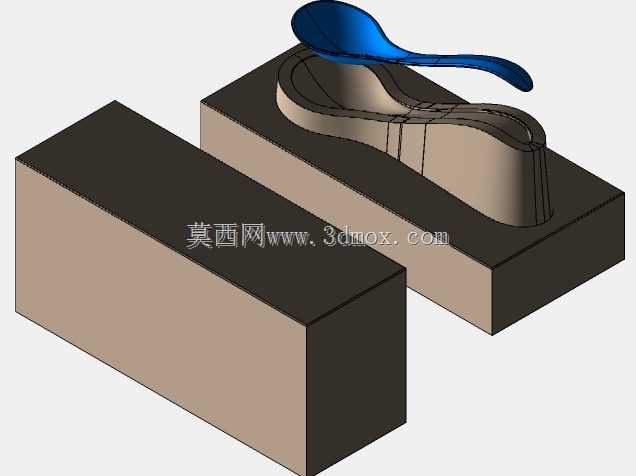

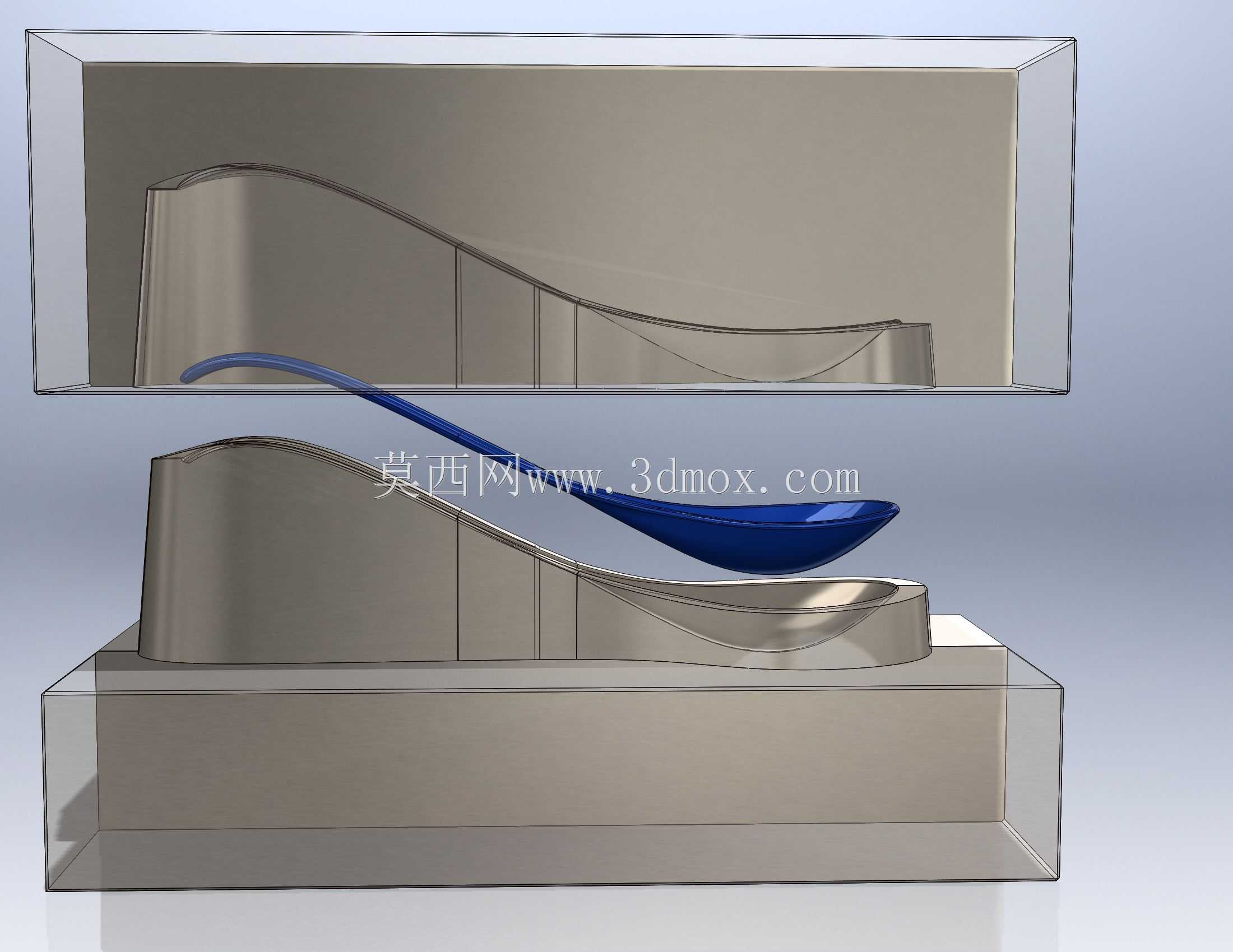

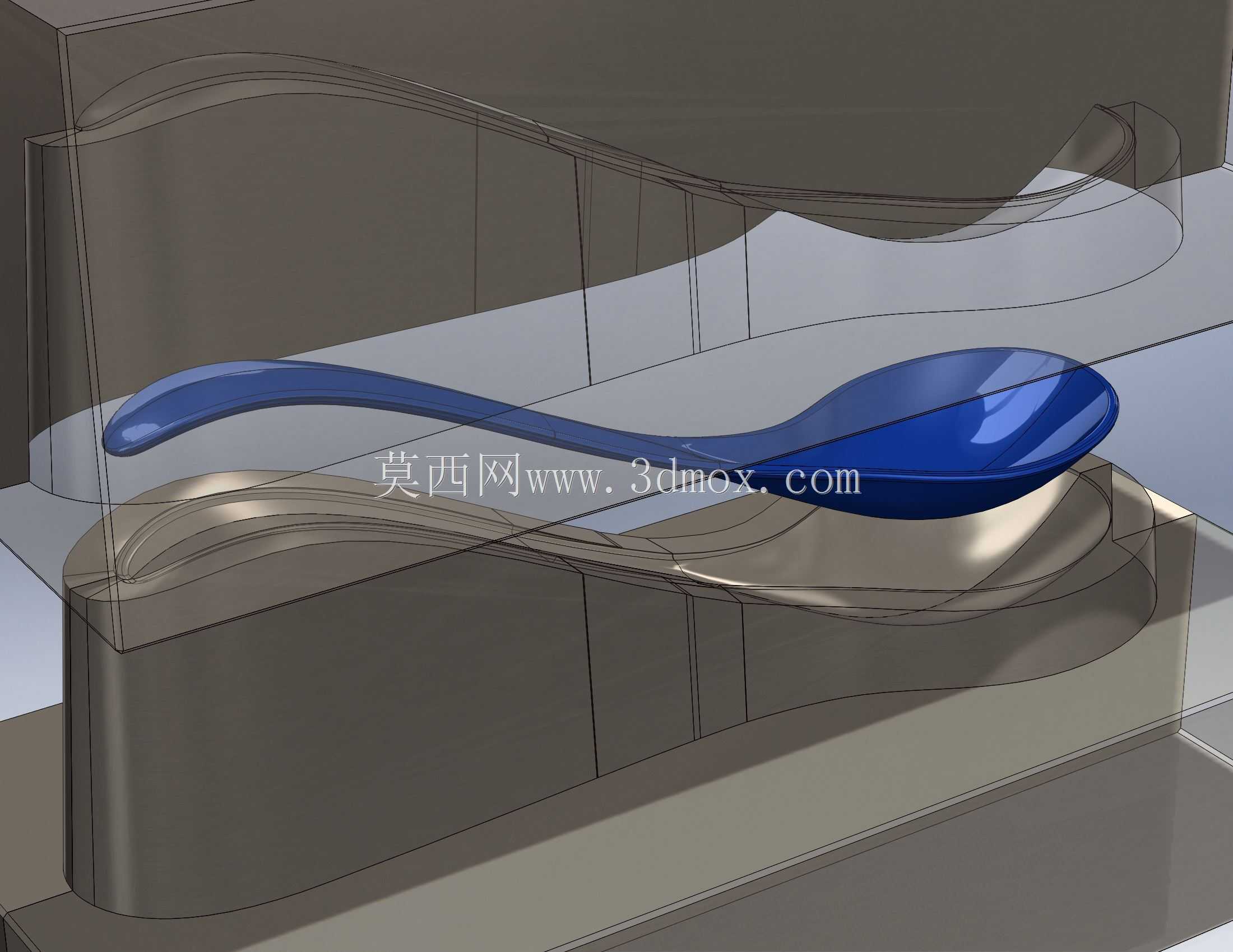

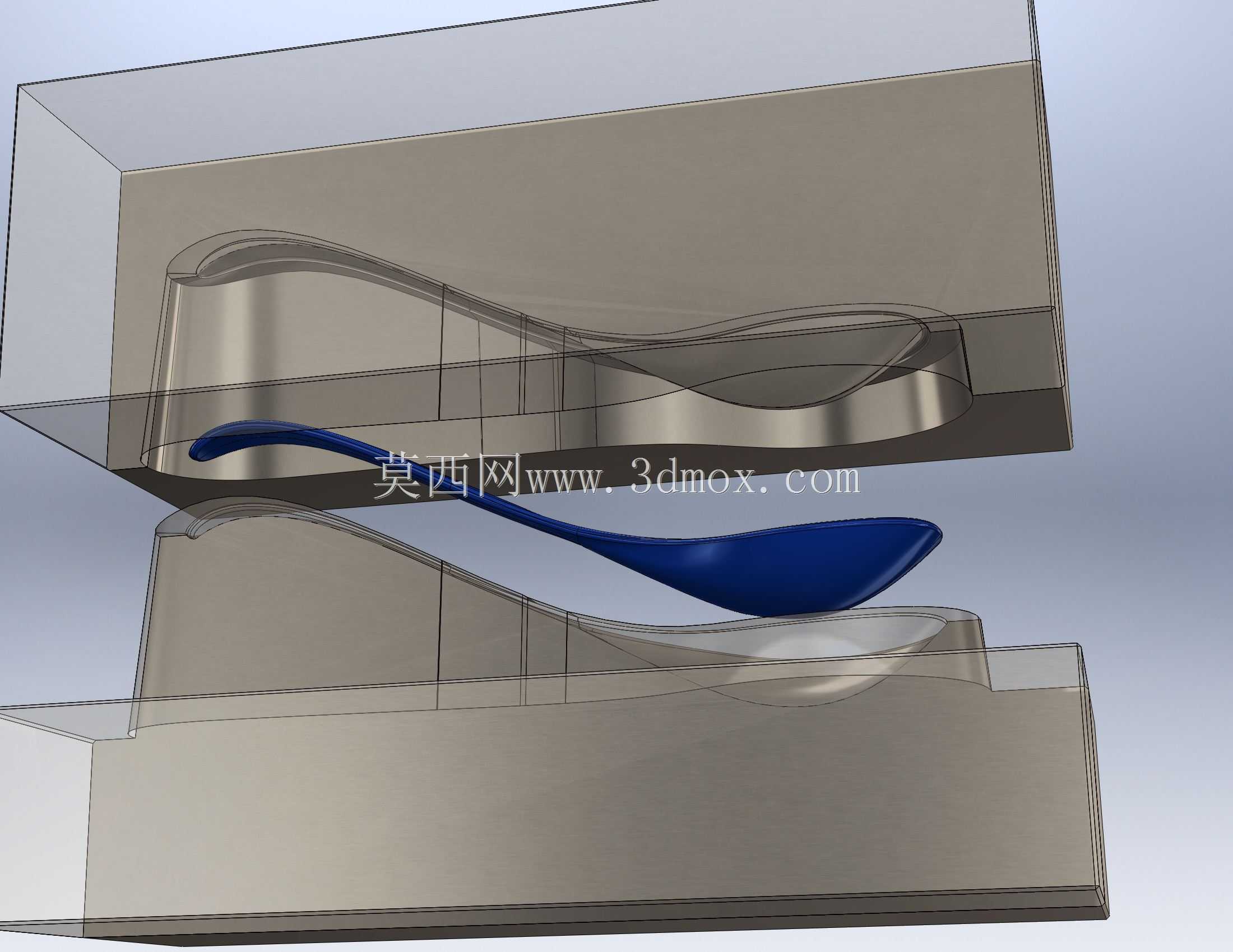

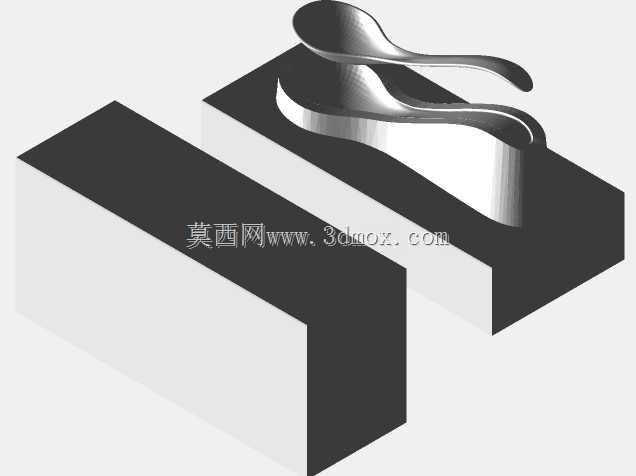

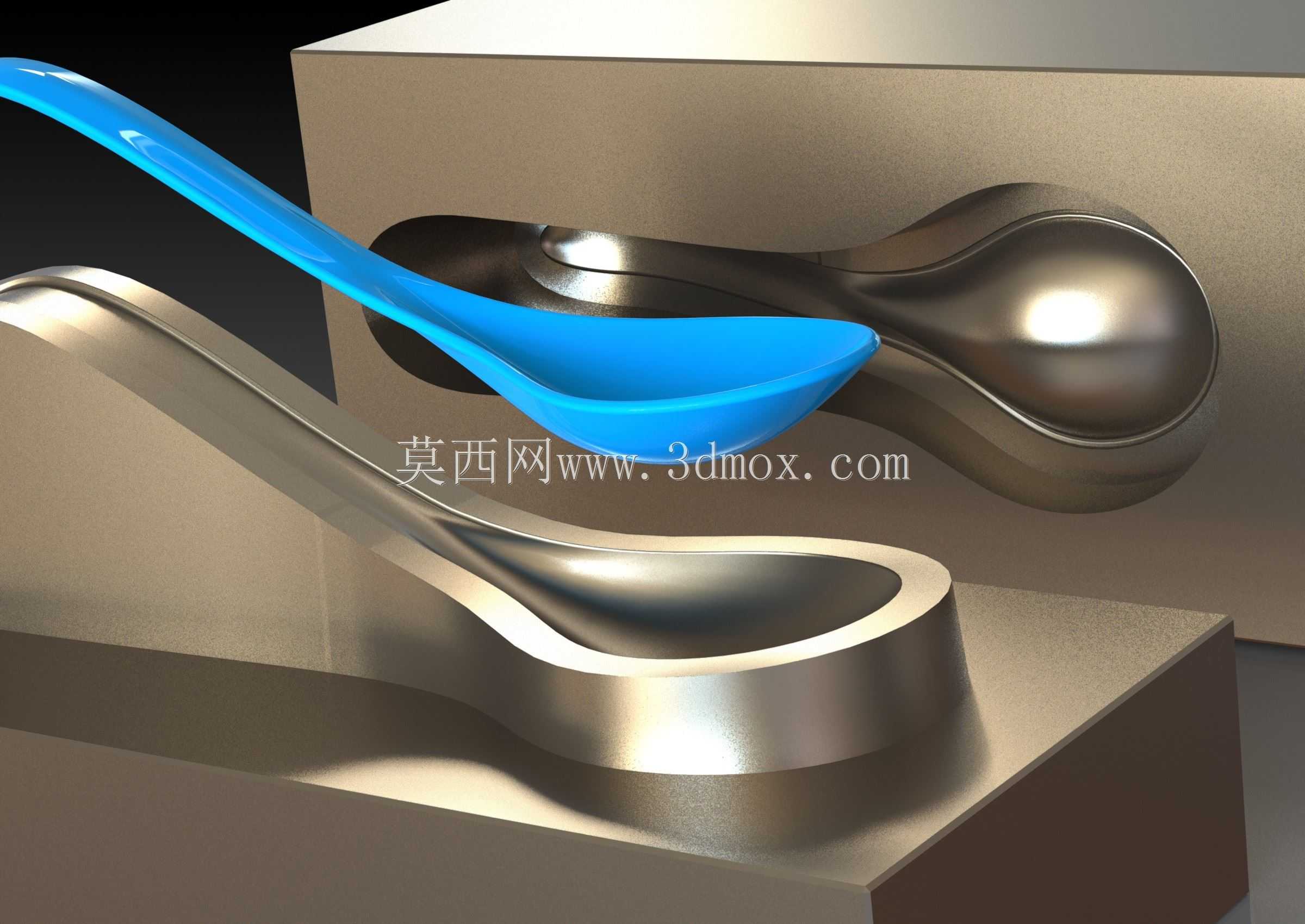

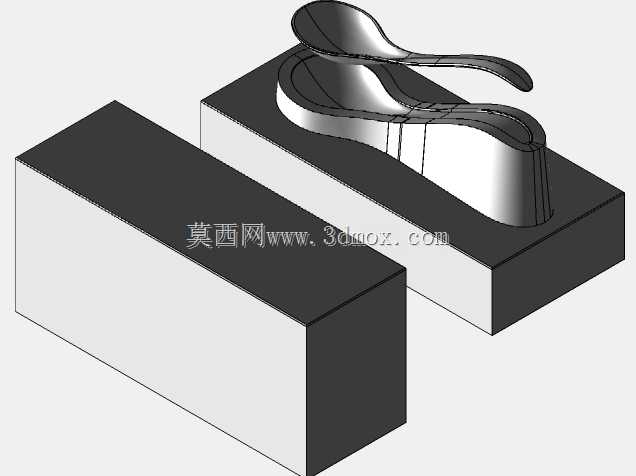

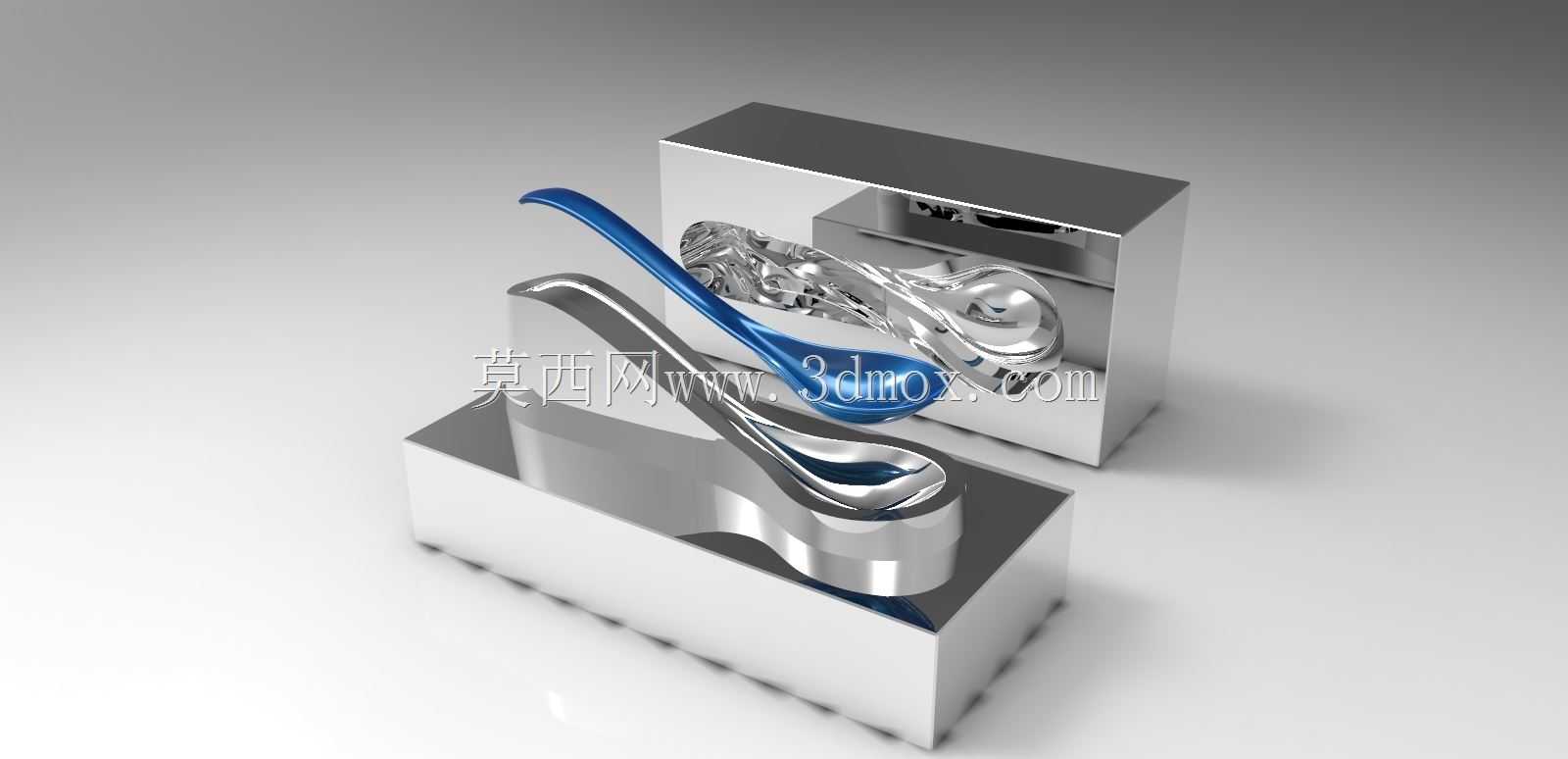

这套型芯型腔结构主要应用于一次性餐饮餐具、家用塑料勺类产品的注塑成型生产环节，是注塑模具中直接决定产品成型精度与外观质量的核心成型部件，适配卧式注塑机的标准模架安装需求，可匹配常规PP、PS、食品级PET等常用热塑性塑料的注射成型工艺。在实际生产场景中，该结构安装于标准两板模模架内部，合模时型芯与型腔精准贴合形成封闭的勺子成型腔体，熔融塑料经浇注系统注入腔体后，通过模具自带的冷却回路完成均匀降温固化，开模后由顶出机构将成型完成的勺子从型芯上平稳顶出，可实现连续化批量注塑生产，单腔结构的设计适配中小批量的餐勺生产需求，也可通过模腔排布扩展实现多腔高效量产。从功能特性来看，型腔部分负责成型勺子的外曲面轮廓，完整复刻勺子外侧的流畅弧面与边缘过渡结构，保证勺体外侧无合模飞边、表面光洁度达到直接使用的外观要求；型芯部分负责成型勺子的内侧盛物曲面，精准控制勺头的盛物容积与勺柄的握持弧度，两者的合模贴合面经过精密研配，合模间隙控制在0.02mm以内，可有效避免注塑过程中出现披锋、跑料等成型缺陷，同时分型面设置在勺子的边缘轮廓处，开模后产品会自然留于型芯侧，配合顶杆结构可实现顺畅脱模，不会出现产品粘定模的生产故障。设计过程中首先围绕勺子的使用功能确定基础曲面参数，勺头的盛物深度根据日常舀取流质、固体食物的使用需求设置合理弧度，避免使用过程中出现食物侧漏的问题，勺柄的握持曲面贴合人体手指的握持形态，保证使用时的握持舒适度；随后根据塑料的收缩率特性对成型曲面进行补偿缩放，确保冷却固化后的勺子尺寸符合设计公差要求，同时在型芯与型腔的非成型区域设计了标准的螺丝安装孔、定位销孔，可直接与标准模架的定模板、动模板完成定位装配，安装边界完全适配常用的2030规格小型模架，无需额外对模架进行二次加工即可完成组装；冷却水道的排布沿着勺子的曲面走向均匀布置，距离成型面的距离保持一致，保证成型过程中各部位冷却速度均匀，避免勺子出现翘曲变形、局部缩痕等质量问题，有效缩短单件产品的成型周期，提升整体生产效率。
