整流罩玩具摩托车精密注塑成型模具

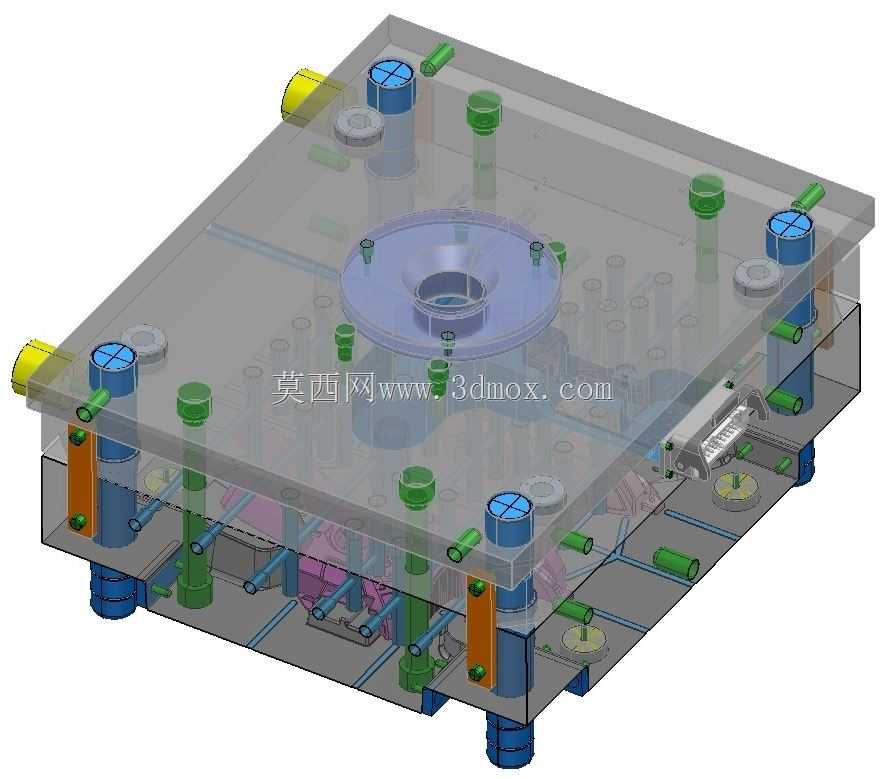

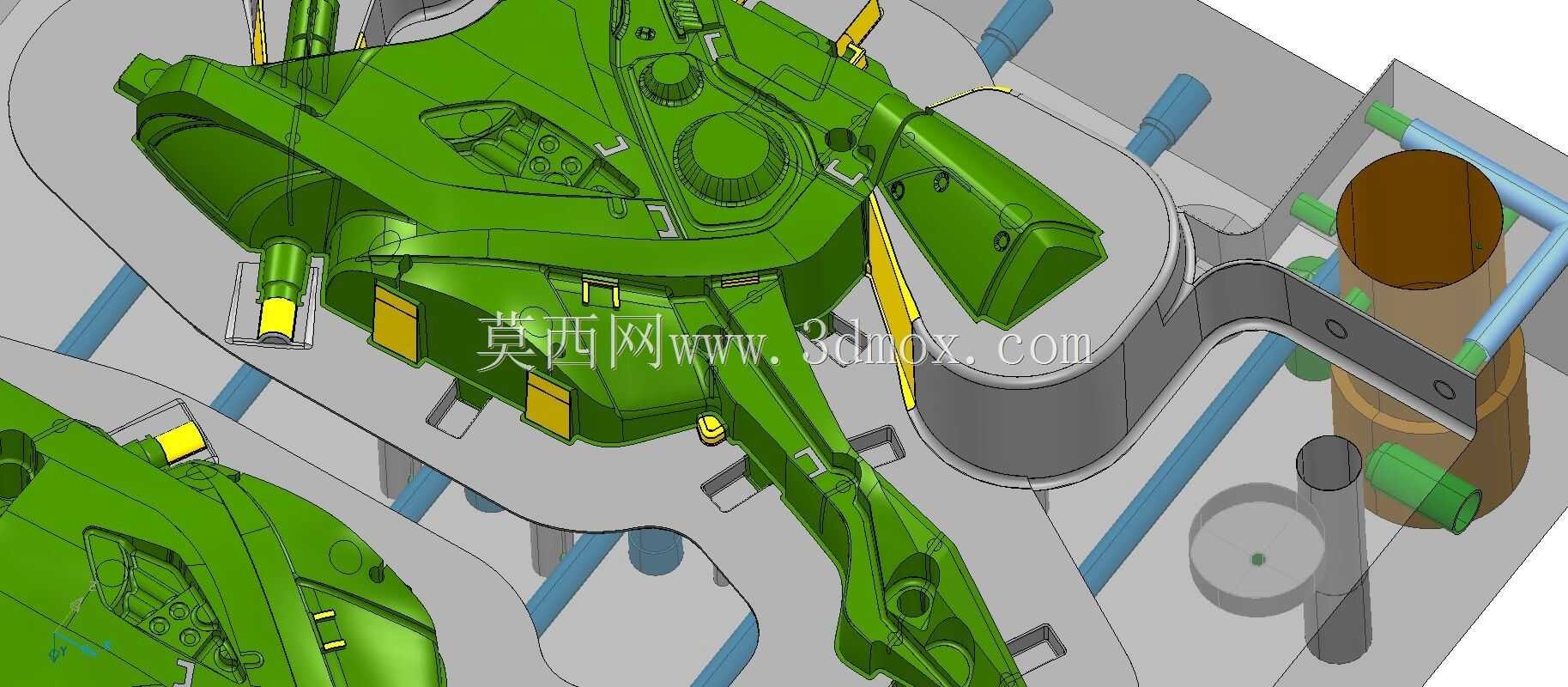

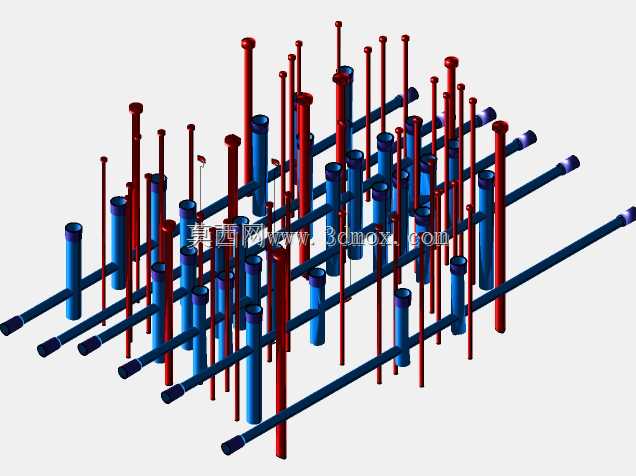

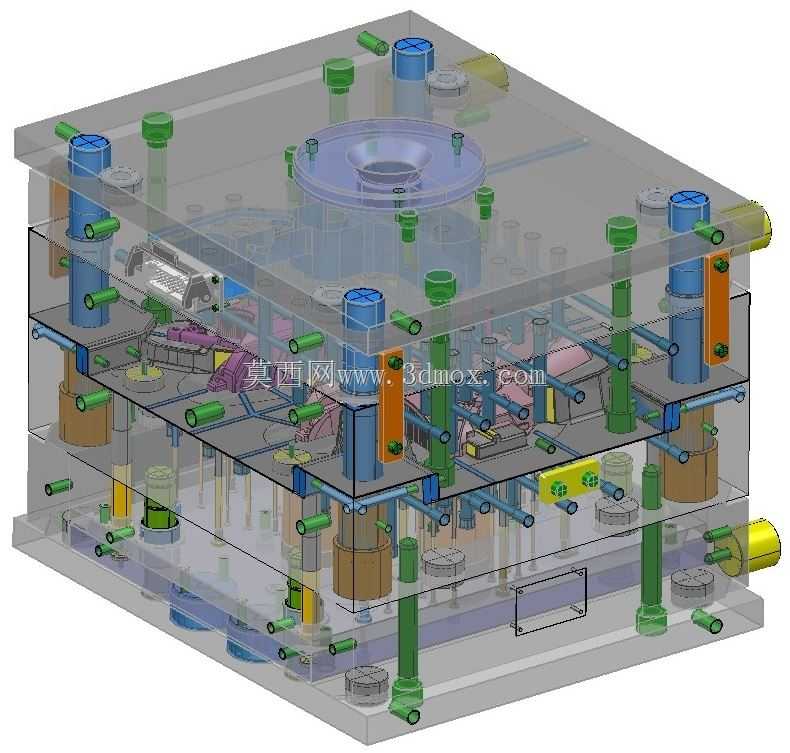

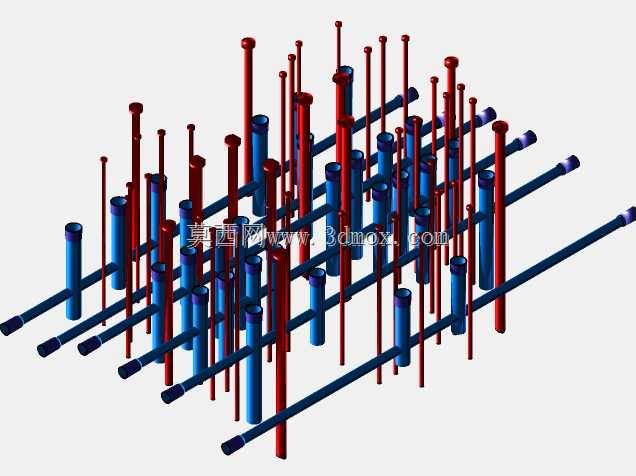

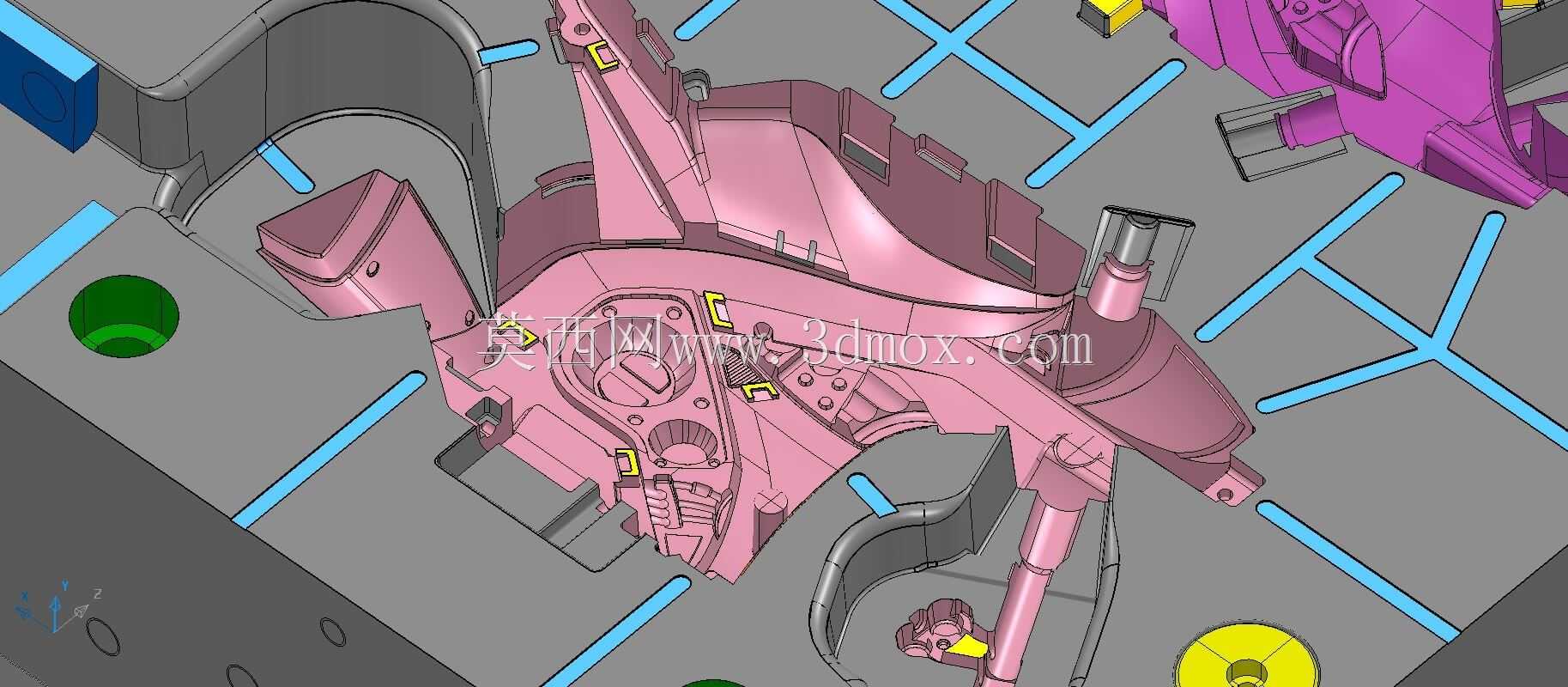

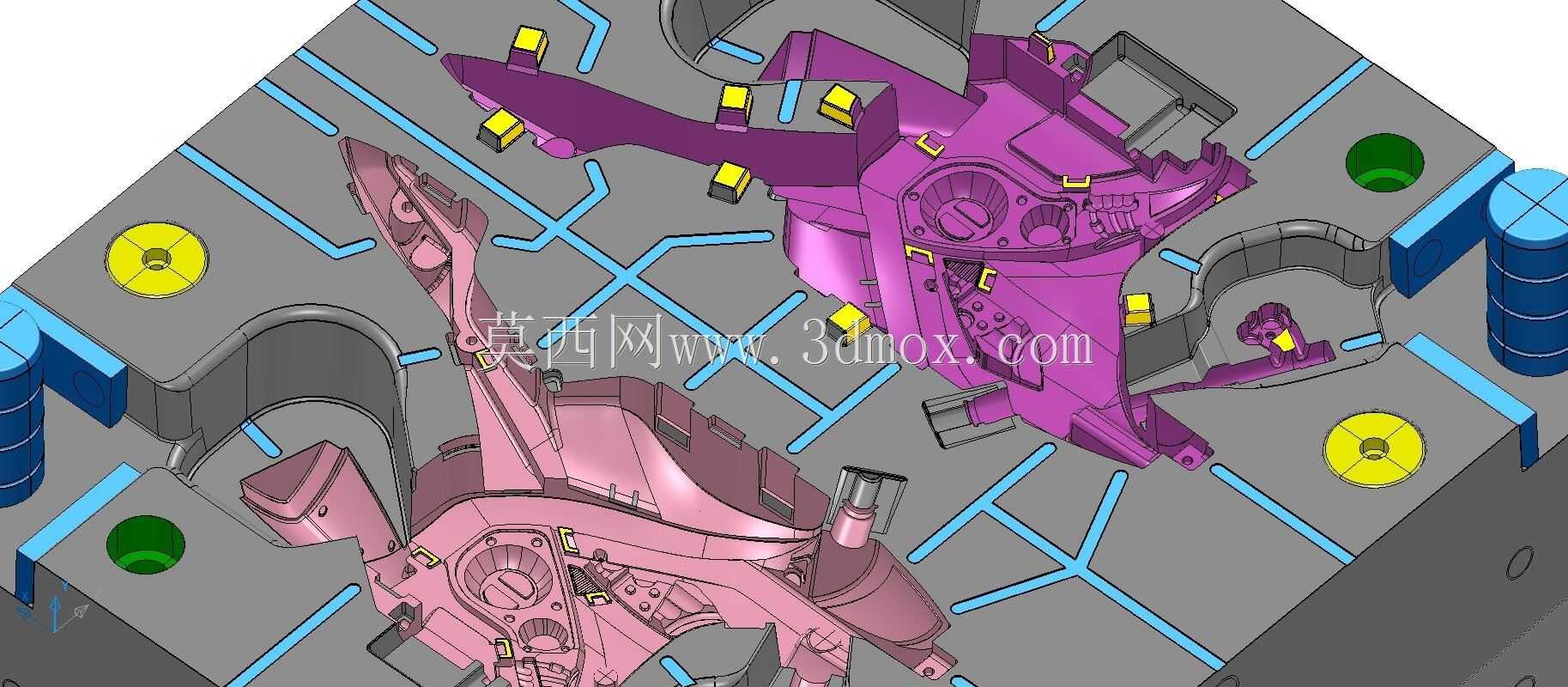

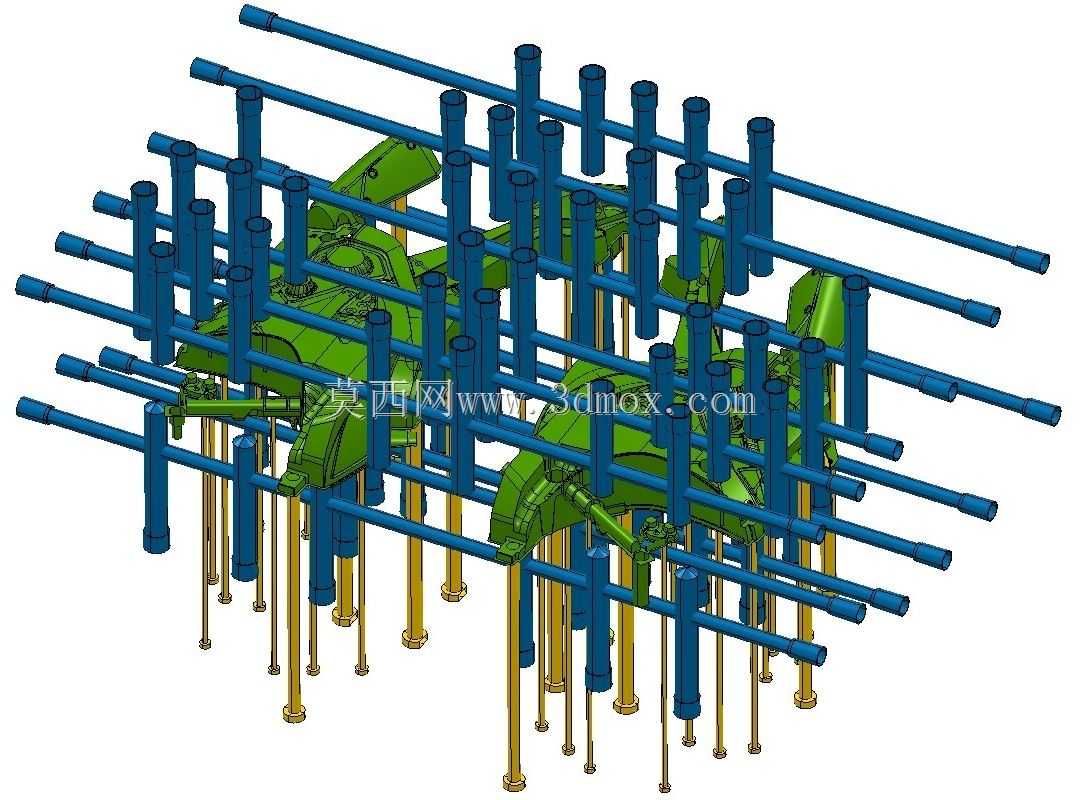

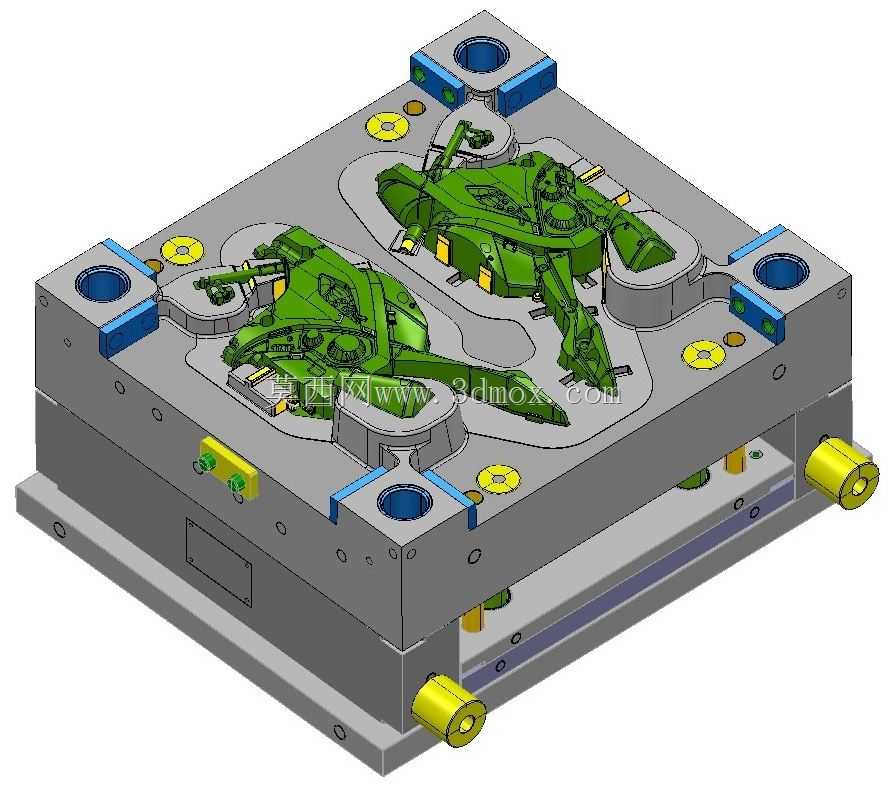

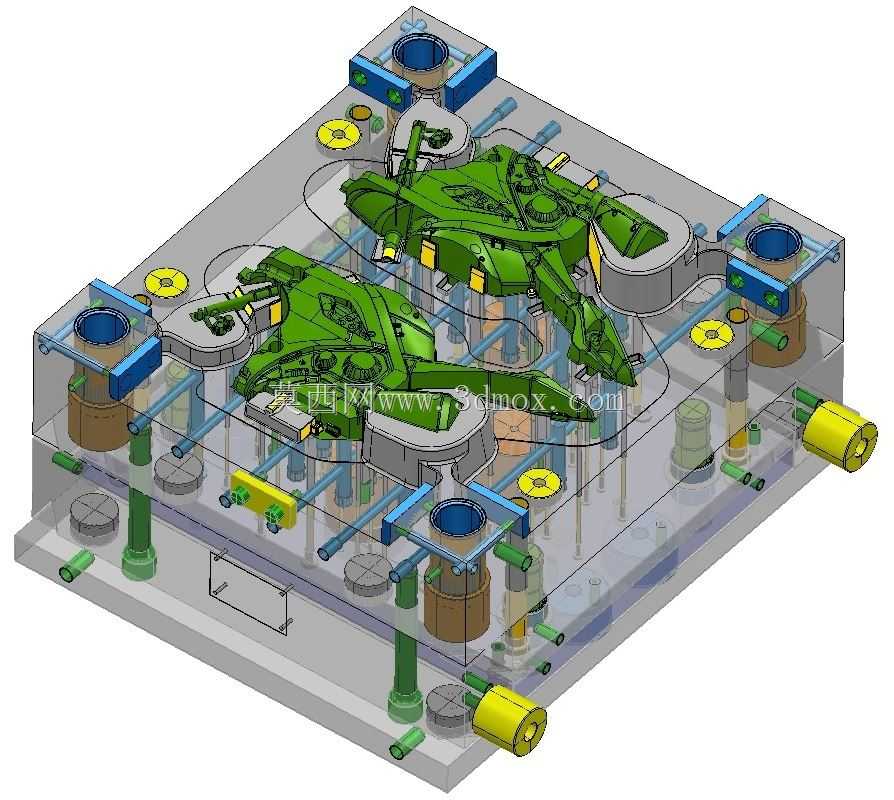

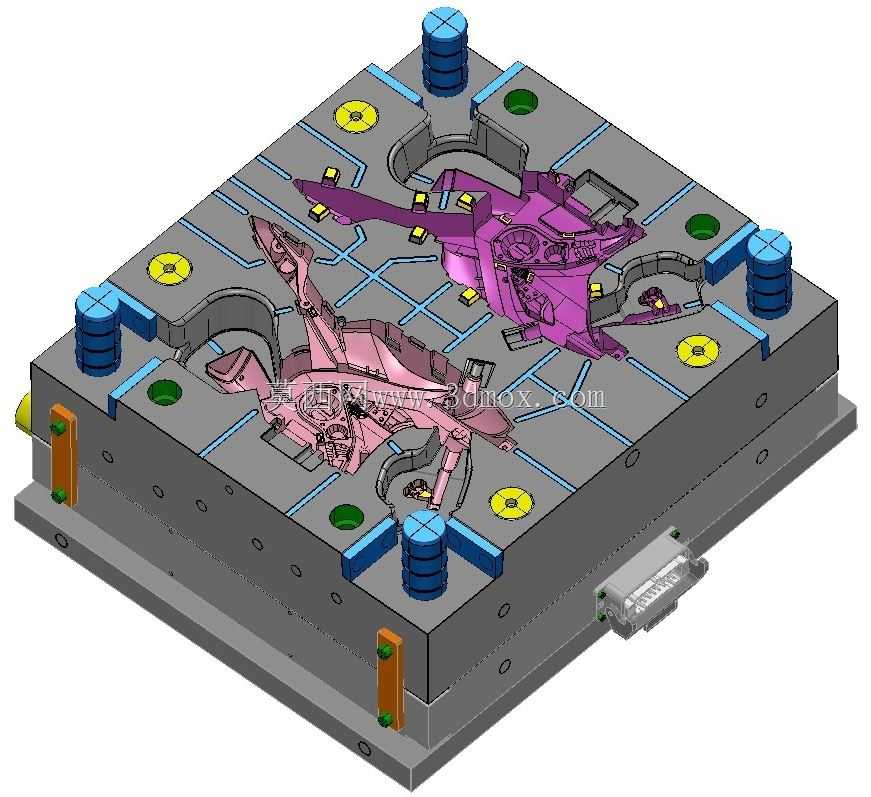

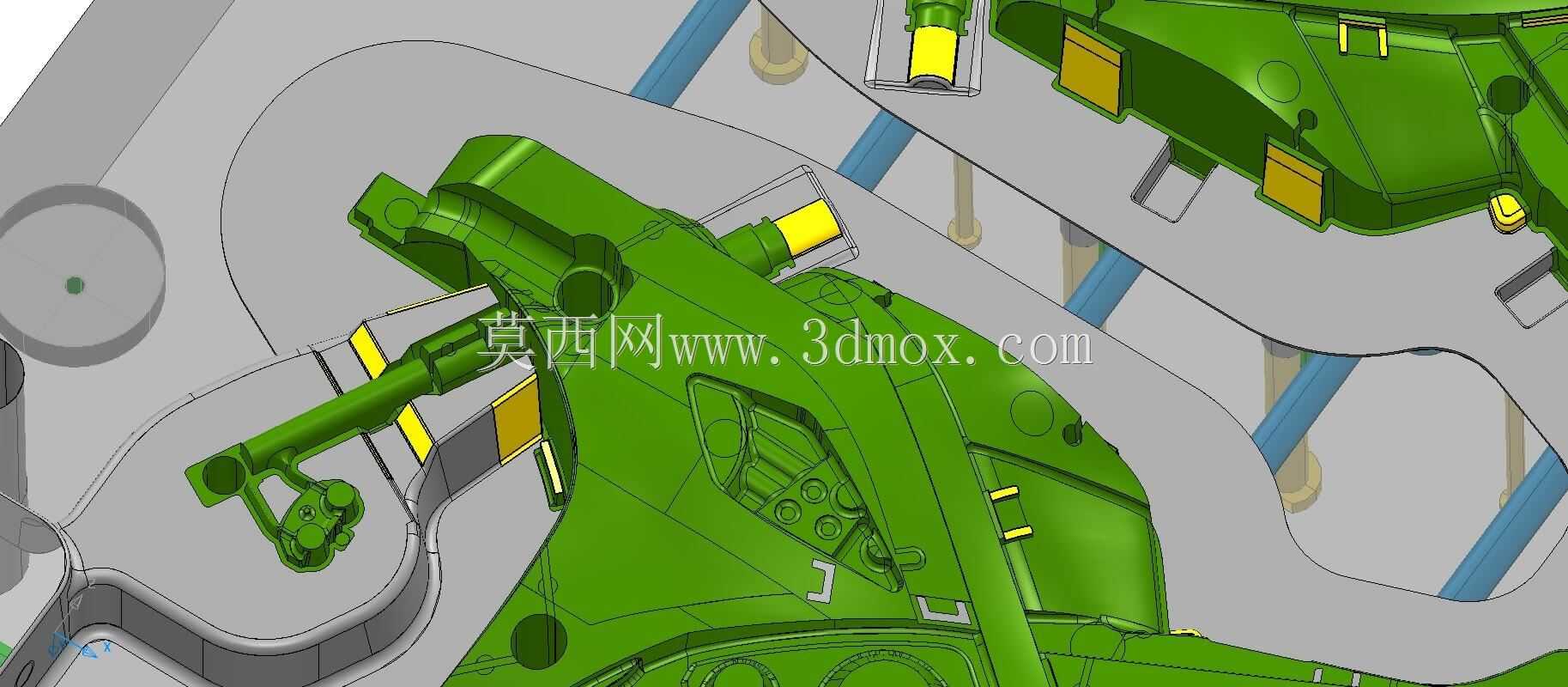

这套模具主要应用于玩具制造行业的塑胶件批量生产场景，专门用于成型玩具摩托车的整流罩外壳部件，是玩具整车生产环节中负责外观覆盖件成型的核心工艺装备，适配卧式注塑机的安装使用需求，可在常规量产注塑车间内完成连续自动化生产作业，满足玩具产品大批量快节奏的供货要求。模具采用一模两腔的布局设计，可在单次注塑循环中同时成型左右对称的两款整流罩部件，有效提升单批次生产效率，平衡注塑过程中的模腔压力分布，减少单腔注塑带来的压力偏移、成型缺料等不良问题。模架采用标准非标定制模胚结构，四周布置的导柱导套组件采用高耐磨合金钢材制作，合模时可提供精准的导向定位，保证上下模合模精度控制在0.02mm以内，避免合模错位导致的产品披锋、尺寸超差问题。模腔部分根据整流罩的曲面造型做了分体式镶件设计，针对产品上的卡扣安装位、加强筋结构做了单独的镶件拆分，既方便后续生产过程中磨损部位的快速更换维护，也能在加工阶段通过拆分镶件降低复杂曲面的加工难度，保证模腔表面的光洁度达到产品外观要求。冷却系统采用随形水路布置，沿着模腔的曲面轮廓走向排布冷却水道，保证注塑过程中模温均匀分布，缩短产品冷却定型周期，减少产品因冷却不均产生的翘曲变形问题，让成型后的整流罩件尺寸稳定性更好，装配时可与玩具摩托车的车架、其他覆盖件完美贴合。顶出系统采用顶针、顶块组合的顶出方式，针对产品的受力均匀性布置顶出点位，避免顶出过程中产品出现顶白、顶穿等外观缺陷，保证成型后的产品外观面无顶出痕迹，满足玩具产品的外观质量要求。模具的安装边界完全适配行业通用注塑机的拉杆间距、定位圈尺寸、浇口套规格，上机安装时无需额外做改装适配，可快速完成装模调试投入量产，流道采用热流道转冷流道的进胶方式，进胶点设置在产品非外观的内侧装配面，保证产品外观面无进胶痕迹残留，减少流道凝料的原料浪费，提升原料利用率。
