多工位带检测定位胶肶输送线体

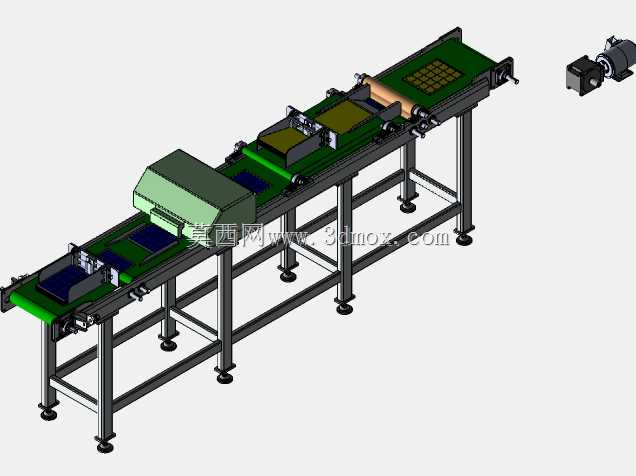

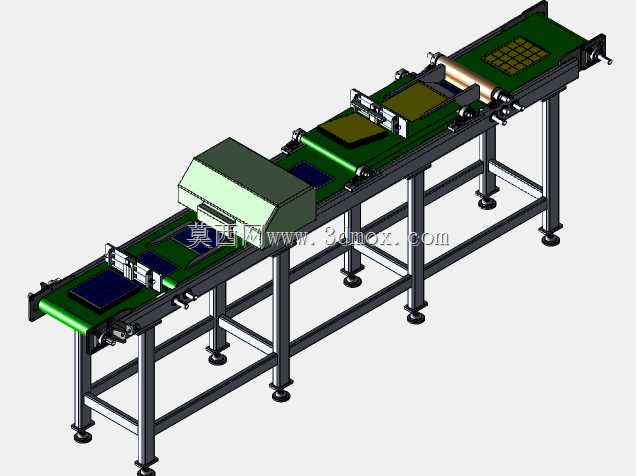

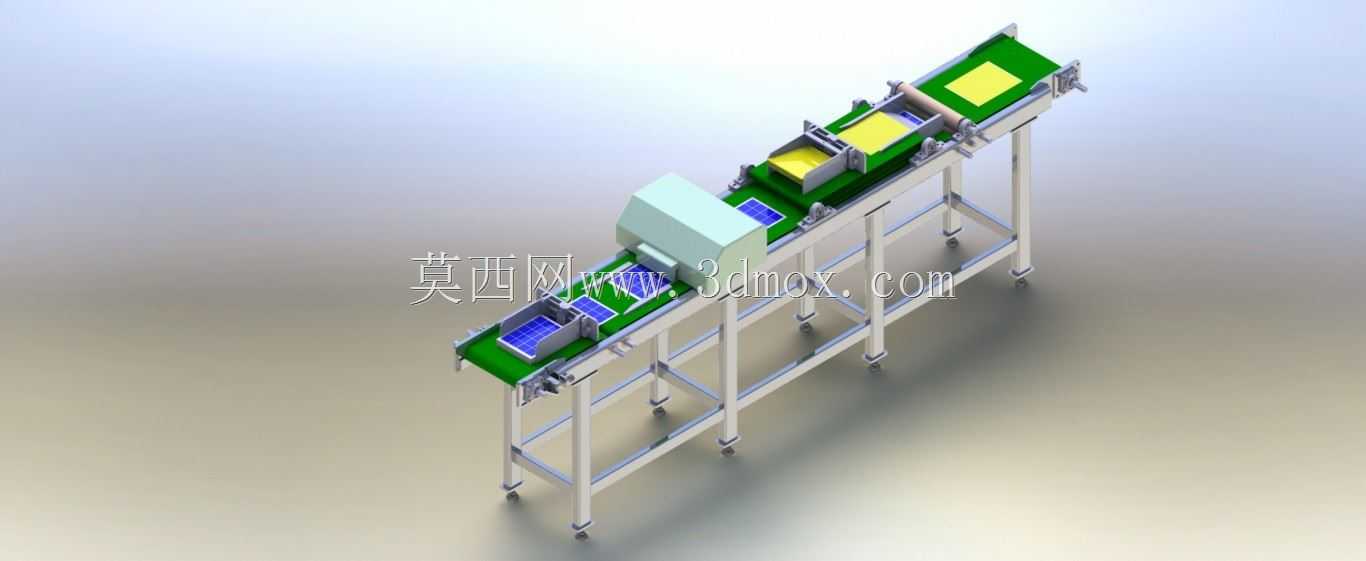

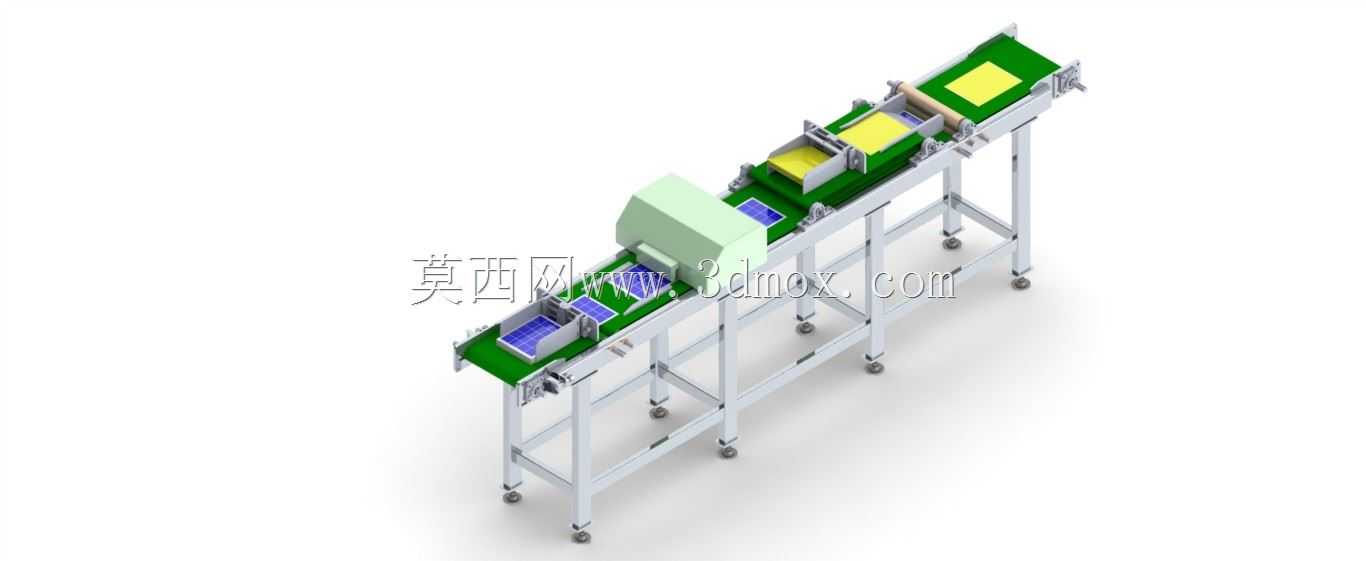

这款输送设备主要面向3C电子小件、小型塑胶五金件的产线衔接场景，可适配组装、检测、点胶、贴装等多工序间的工件自动转运需求，替代传统人工逐工位传递物料的作业模式，大幅降低产线人工搬运的劳动强度，同时减少人工取放工件带来的磕碰、污损与定位偏差问题，适配中小批量多品类的柔性生产节拍。设备整体采用铝型材搭建主体框架，自重较轻且拆装调整便捷，支脚搭配可调脚杯，可适配地面存在小幅高低差的车间安装环境，无需额外做预埋地基处理，整体安装边界宽度控制在0.6米以内，长度可根据产线工序排布需求做模块化拓展，单段标准长度适配3-5个作业工位的排布需求，线体高度可根据作业人员站立操作或配套设备对接高度做0.7-1.1米区间的调整，适配多数车间常规作业面高度要求。线体采用绿色防滑PVC皮带作为输送载体，皮带表面摩擦力适中，既可以保证小型工件输送过程中不出现打滑偏移，也不会对工件表面造成刮擦损伤；沿输送方向依次设置了多组工件定位挡停机构、视觉检测安装位与工件暂存工位，可实现工件到达指定工位后的自动挡停定位，配套外接检测设备可完成工件外观、尺寸的在线检测，检测完成后自动放行流入下一道工序，线体中部设置的防护外罩可隔绝车间浮尘、杂物落到输送面或待加工工件表面，同时避免操作人员误触线体内部传动结构引发安全隐患。设计过程中充分考虑了产线换型的适配需求，两侧的导向挡边可根据工件的实际宽度做快速间距调整，无需更换皮带或主体框架即可适配不同尺寸规格的小型工件输送；传动部分采用后置式电机安装布局，电机与主动辊筒直接连接减少传动损耗，同时预留了张紧调节结构，设备长时间运行出现皮带松弛时可快速完成张紧调整，日常维护仅需定期清理皮带表面杂物、检查传动辊筒转动顺畅度即可，无需复杂的拆解保养，可有效降低设备后期运维成本。线体末端设置了工件出料导向结构，可直接对接下一工序的加工设备或物料周转盘，实现工件从输送到加工的无停顿流转，整体运行噪音控制在65分贝以内，符合车间生产的噪音管控要求，不会对作业人员造成额外的噪音干扰。
