调节器用圆柱螺旋压缩弹簧三维设计

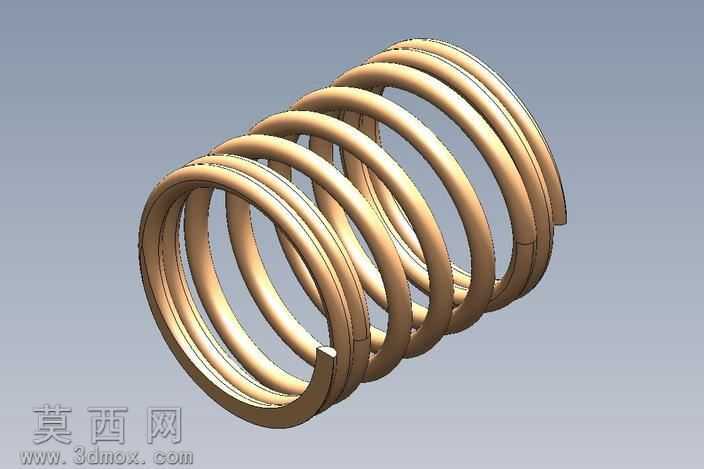

本作品为调节器配套使用的圆柱螺旋压缩弹簧三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计中圆柱螺旋弹簧的设计规范，首先通过绘制弹簧丝截面轮廓与螺旋引导线，利用扫描特征生成弹簧主体结构，再对弹簧两端的支撑圈进行并紧、磨平处理，还原实际加工中弹簧端部的结构形态，保证模型与真实工业弹簧的结构一致性。模型渲染阶段采用金属铜质材质，调整材质的反射度、粗糙度与环境光遮蔽参数，还原弹簧金属表面的细腻质感，搭配浅灰色纯色背景突出弹簧本身的结构特征，通过多角度光影设置展现弹簧圈的螺旋走向与丝径比例，让模型呈现出逼真的工业零件视觉效果。结构设计上，该弹簧为等节距圆柱螺旋压缩结构，弹簧丝截面为标准圆形，有效圈数与支撑圈数比例符合调节器工作的受力需求，各圈螺旋升角均匀一致，两端并紧磨平的支撑圈可保证弹簧工作时的受力稳定性，避免工作过程中出现歪斜、侧向失稳的问题，适配调节器内部的安装空间与弹性复位、压力调节的功能需求。设计思路围绕调节器的实际使用场景展开，建模前期梳理压缩弹簧在调节器中的工作工况，确定弹簧的自由高度、中径、丝径、有效圈数等核心参数，建模过程中保留完整的参数化特征，可根据不同型号调节器的安装需求快速调整弹簧的各项尺寸参数，适配不同的弹力要求与安装空间，模型结构完整无破面，可直接用于虚拟装配验证、运动仿真模拟，也可作为弹簧类零件建模的参考范例，帮助设计者掌握圆柱螺旋弹簧的标准化建模流程，理解弹性五金零件的结构设计要点。
