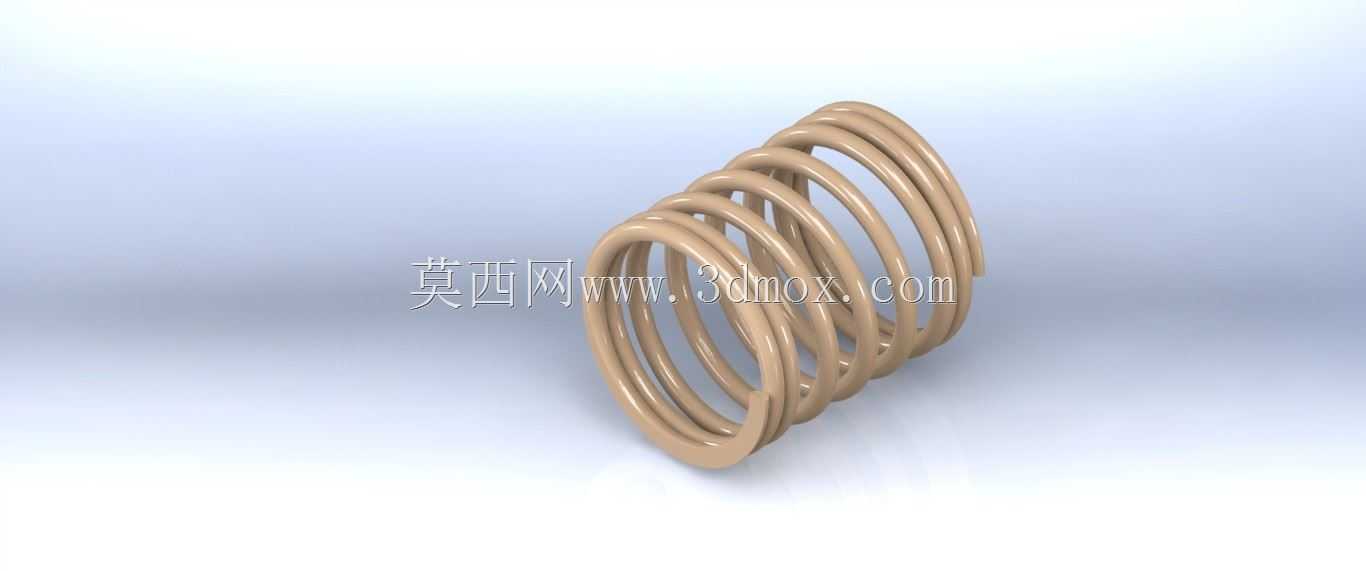

等节距圆柱螺旋调节弹簧三维结构

　　在各类需要弹力补偿、行程调节、预紧力控制的机械结构中，这类圆柱螺旋调节弹簧是应用频次极高的弹性基础零件，小到民用电器的按键复位结构，大到工业设备的阀组调节、工装夹具的预紧机构、传感器的测力反馈组件，都能见到这类结构的身影。不同于承受大载荷的重型减振弹簧，调节弹簧的核心作用是提供稳定可控的弹性力，在设定的压缩行程内输出线性度较好的弹力，以此实现机构的位置微调、压力补偿、振动缓冲或是自动复位功能。

　　从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋构型，两端做了并圈磨平处理，这一细节是为了保证弹簧安装后两端支撑面与安装座贴合平整，避免工作过程中出现偏载、侧倾，导致弹力输出偏移或是弹簧圈发生异常磨损。弹簧的中径、线径、有效圈数是决定其刚度的核心参数，设计过程中需要结合安装空间的边界尺寸、所需的工作行程、额定载荷下的弹力值反复校核：线径决定了单圈的抗变形能力，有效圈数直接影响弹簧的刚度系数，圈数越多刚度越低，相同压缩量下输出的弹力越小，反之则刚度越高，适合需要大预紧力、小行程的调节场景。自由长度的设定需要匹配安装腔的深度，要预留足够的预压量，避免设备空载状态下弹簧在安装位内窜动，同时要保证最大压缩量时弹簧圈之间不会发生并圈碰磨，否则会导致弹力曲线突变，甚至引发弹簧圈的疲劳断裂。

　　实际选型应用时，首先要确认安装边界：弹簧的外径必须小于安装导向孔的内径，预留0.5-1mm的间隙，避免弹簧压缩膨胀时与孔壁发生摩擦卡滞；弹簧的内径要大于安装导向轴的外径，同样预留合理间隙，防止工作过程中弹簧与导向轴刮蹭，产生多余的金属碎屑影响周边机构运行。在传感器配套场景中，这类弹簧常被用作测力反馈的弹性元件，通过弹簧压缩量与弹力的线性对应关系，将被测力的大小转化为位移信号传递给传感单元，这就要求弹簧的刚度一致性极高，热处理后的残余应力要充分释放，避免长期使用后出现弹力衰减，导致测量数据出现偏差。在工装夹具的调节结构中，这类弹簧可以提供持续的预紧力，补偿工件加工过程中的尺寸误差、装夹间隙，保证夹具始终对工件保持稳定的夹持力，避免加工过程中工件出现位移松动。在流体控制阀的调节结构中，弹簧提供的复位弹力可以平衡阀瓣前后的介质压力，实现阀口开度的自动调节，维持管路压力的稳定。

　　建模过程中需要重点关注螺旋升角的准确性，两端并圈部分的过渡要自然，磨平端面的角度要与弹簧中心轴线垂直，保证模型导入装配环境后能够直接匹配安装位，不需要额外调整配合面。弹簧的材料通常根据使用场景选择，常规工况下选用碳素弹簧钢丝即可满足强度要求，在腐蚀环境、高低温环境下则需要选用不锈钢、合金弹簧钢等特殊材质，对应不同的剪切模量参数，在设计校核刚度时需要对应调整计算参数，避免出现理论计算与实际弹力偏差过大的问题。很多新手设计这类弹簧时容易忽略并圈的处理，直接用等节距螺旋线生成整体结构，导致两端支撑面是螺旋面，安装后接触面积小，容易出现应力集中，实际生产装配时弹簧容易歪斜，这也是这类基础零件设计中最常见的疏漏。另外还要校核弹簧的疲劳寿命，对于频繁往复压缩的工作场景，要保证最大工作载荷下的剪切应力在材料的许用应力范围内，避免长期循环载荷下出现断裂失效。
