剪叉式液压升降台三维设计模型

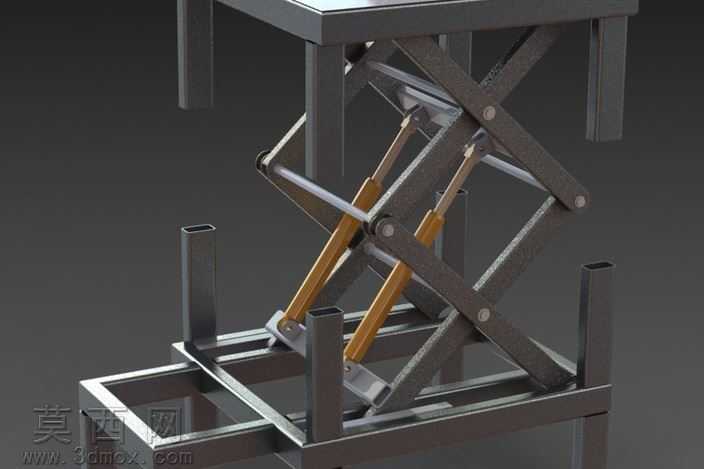

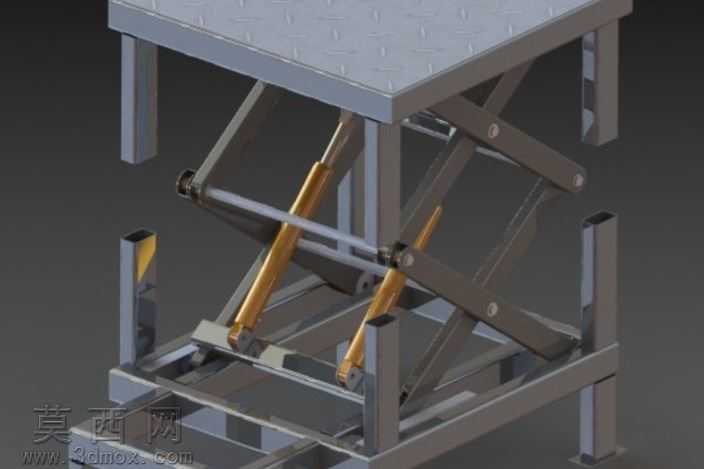

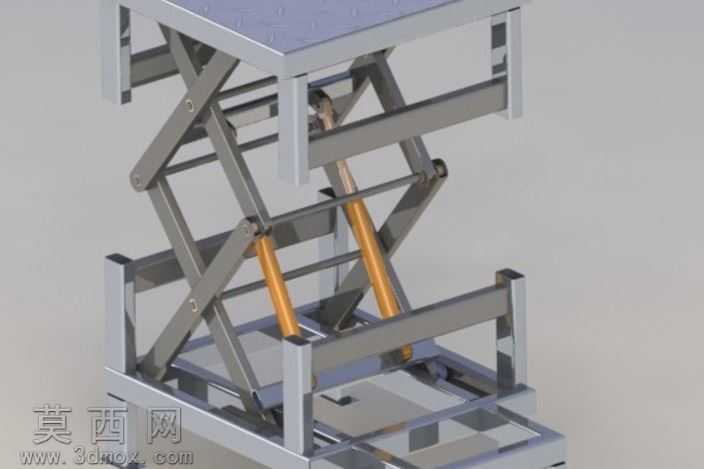

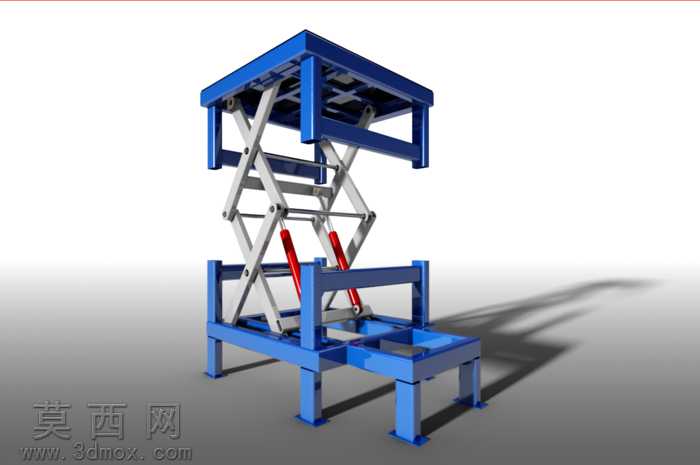

本款升降台采用经典剪叉式伸缩结构作为核心承载与升降传动方案，整体建模过程严格遵循机械设计规范，在三维建模环境中完成了所有零部件的参数化绘制与整机装配。建模阶段首先完成上下承载平台的框架结构设计，采用矩形型钢作为平台主体支撑框架，预留了台面安装与底部固定的接口结构，保证平台承载时的结构刚性。核心剪叉臂组采用对称双组剪叉布局，每一组剪叉臂通过中部铰接销轴实现交叉转动连接，臂体之间的铰接位置均做了同轴度约束，模拟真实销轴转动的运动逻辑，避免升降过程中出现结构干涉。驱动部分采用双液压油缸作为动力输出元件，油缸两端分别铰接于底部固定框架与下层剪叉臂的受力点位，建模时还原了油缸缸筒、活塞杆、铰接端头等细节结构，通过运动仿真可验证油缸伸缩行程与平台升降高度的匹配关系，确保升降过程中推力输出平稳，无死点位置。所有金属结构件均赋予了接近真实钢材的哑光金属材质，液压油缸的活塞杆部分做了亮面金属质感处理，铰接销轴、安装座等小零部件也逐一还原了倒角、安装孔等工艺细节，整体渲染效果贴近真实工业设备的视觉质感。设计过程中重点考量了结构受力的合理性，剪叉臂的截面尺寸、铰接点的位置排布均经过运动逻辑校验，保证平台在最低位与最高位时都具备足够的结构稳定性，上下平台的导向限位结构也在模型中有所体现，避免升降过程中出现横向偏移。该模型完整还原了液压剪叉升降台的核心结构特征，可作为起重装卸类升降设备设计的参考样本，也可用于相关机械结构的教学演示与方案验证，帮助设计者快速理解剪叉升降结构的运动原理与装配逻辑。
