紧凑型行星排布内啮合多联齿轮组结构

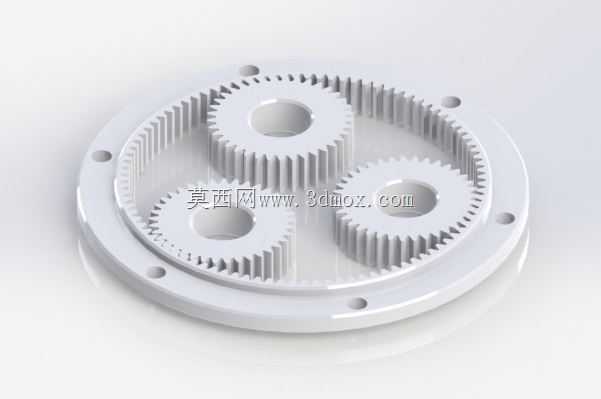

　　这套行星排布的内啮合齿轮组，核心应用场景集中在小空间大传动比需求的动力传递环节，常见于小型伺服执行机构、精密检测仪器的进给单元、紧凑型自动化设备的动力输入端，区别于常规平行轴外啮合齿轮组，它能在极小的安装腔体里实现多级减速的传动效果，不需要额外叠加多级齿轮的安装支座，整体集成度非常高。从结构功能来看，外围的内齿圈同时承担壳体安装定位与传动啮合的双重作用，齿圈端面上预留的多个沉孔是直接用于和设备基体做螺栓固定的安装位，不需要额外设计齿圈的压紧套或者定位法兰，能进一步压缩轴向安装尺寸。内部三个均匀排布的行星小齿轮，同时和中心太阳轮、外围内齿圈形成啮合副，这种均布设计能把输入扭矩均匀拆分到三个啮合点上，相比单齿轮啮合的结构，

　　单齿承受的接触应力能降低60%以上，在相同模数、相同齿宽的参数下，能传递的额定扭矩比平行轴单对齿轮副高两倍左右，适合小空间下需要传递中等扭矩的工况。设计思路上，这套齿轮组没有额外设计行星架结构，三个小齿轮的中心孔直接适配对应设备的行星销轴，安装时只需要把销轴压入对应安装板的定位孔内，再依次套入三个行星轮，最后扣合固定好内齿圈即可完成装配，省去了行星架的加工与装配环节，能有效降低零件加工成本与装配累计误差。从安装边界来看，整个齿轮组的径向尺寸完全由内齿圈的外圆直径决定，轴向尺寸只需要覆盖齿轮的齿宽加上两端安装板的厚度即可，没有外凸的轴伸或者安装凸台，能完全嵌入到设备的安装腔体内部，不会额外占用设备外部的安装空间。啮合参数设计上，

　　三个行星轮的齿数、模数、压力角完全一致，和内齿圈、中心太阳轮的啮合侧隙控制在0.02-0.05mm之间，既可以保证正反转切换时没有明显的回程间隙，也不会因为侧隙过小导致运转卡滞，适合需要频繁正反转、定位精度要求较高的传动场景。实际使用过程中，这种结构的齿轮组运转噪音比平行轴外啮合齿轮组低10分贝以上，因为内啮合的齿轮重合度更高，啮合过程是逐渐进入、逐渐退出的，没有外啮合齿轮的突然冲击，在对噪音控制有要求的桌面级自动化设备、检测仪器内部使用时，不会因为传动噪音影响设备的检测精度或者使用体验。需要注意的是，这套齿轮组的内齿圈固定方式是端面沉孔锁付，安装时要保证安装基体的端面平面度控制在0.01mm以内，避免锁付螺栓后内齿圈发生形变，

　　导致内齿圈圆度超差，出现运转卡滞、啮合噪音变大的问题。三个行星轮的销轴安装位置度需要控制在0.02mm以内，保证三个行星轮能同时和太阳轮、内齿圈均匀接触，避免出现单个齿轮受力过载、齿面过早磨损的情况。中心太阳轮的输入端通常直接和伺服电机的输出轴配合，配合公差选用H7/k6的过渡配合，既能保证传动时没有轴孔间隙导致的回程误差，也方便后期维护时的拆卸更换。齿宽设计上，内齿圈和三个行星轮的齿宽保持一致，太阳轮的齿宽比行星轮宽出1-2mm，用来补偿装配时的轴向累计误差，避免因为轴向窜动导致齿轮啮合宽度不足，降低传动承载能力。这种结构的齿轮组不需要额外的润滑密封结构，在低速运转工况下，只需要在装配时涂抹适量的润滑脂即可满足长期使用需求，适合免维护的小型设备内部使用。
