改装款奥地利小型数控车床结构设计

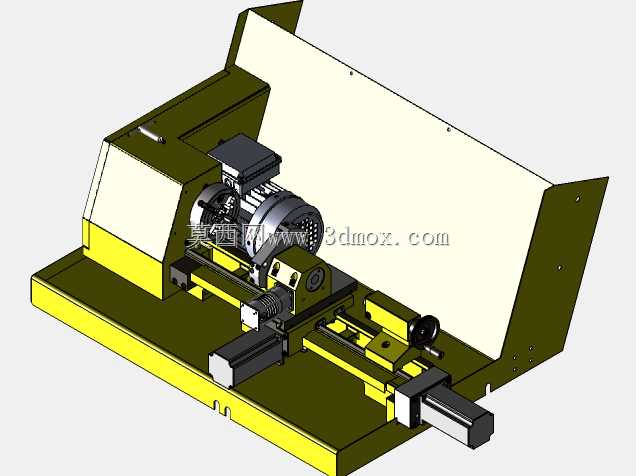

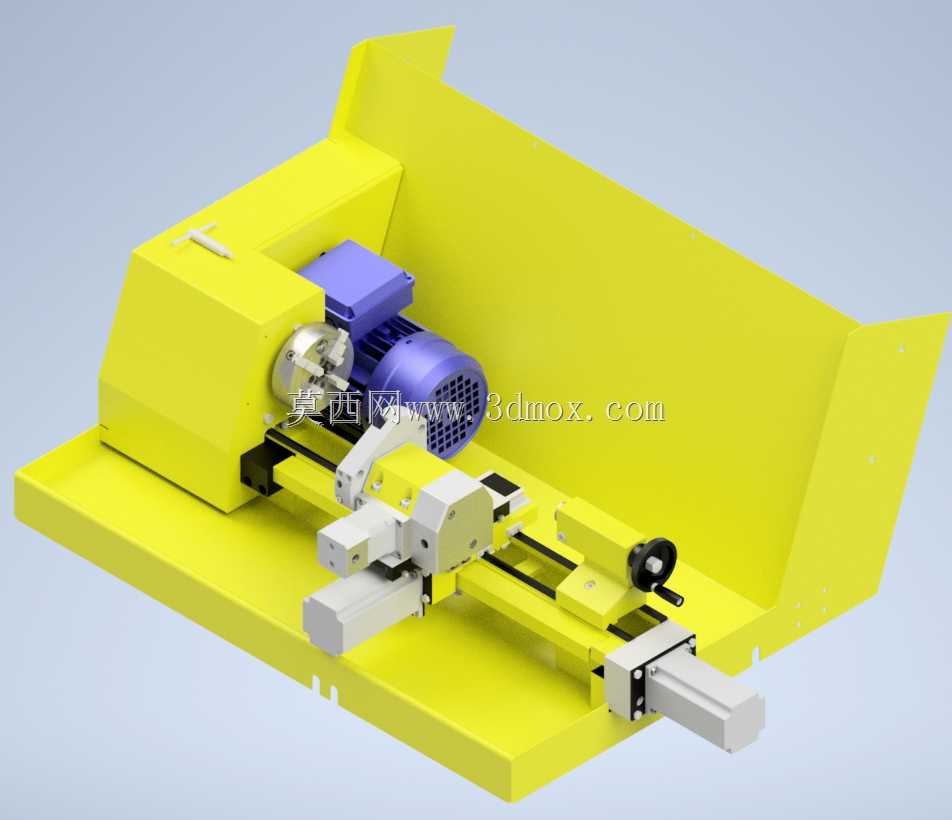

这款小型数控车床主要面向个人加工工坊、职业院校实训教学、精密零件小批量打样场景设计，可适配铝件、铜件、工程塑料等易切削材质的轴类、盘类零件加工，能够完成外圆车削、端面切削、内孔镗削、螺纹车削等常规车加工工序，相比工业级大型车床，它占地空间更小，操作门槛更低，既可以满足手工爱好者的DIY加工需求，也能作为小型生产单元完成小批量定制零件的加工任务。设备整体采用卧式床身布局，主传动单元布置在床身左侧，搭配三爪自定心卡盘完成工件装夹，主轴后端集成驱动电机，通过直连传动减少传动间隙，保障回转精度；进给系统采用双轴线性导轨搭配滚珠丝杠的传动结构，横向与纵向进给拖板搭载伺服驱动单元，可实现精准的进给量控制，刀架位置预留了多工位刀具安装位，可根据加工需求更换外圆刀、切断刀、螺纹刀等不同加工刀具，尾座单元布置在床身右侧，可通过手轮调节伸缩量，用于长轴类零件的顶尖支撑，也可安装钻夹头完成中心钻、钻头的钻孔加工。设备外围设计了半包围式的黄色防护壳体，可阻挡加工过程中飞溅的切屑与切削液，避免加工过程中出现安全隐患，防护壳采用快拆式安装结构，日常维护、刀具更换时可快速拆卸，不影响操作效率。设计过程中充分考虑了小型加工场景的安装边界，整体床身采用一体化铸造底座，保障设备刚性的同时控制整体占地面积，无需专门的设备基础，放置在稳固的水平工作台面上即可完成调平使用，电气控制单元集成在床身内部预留的安装腔体内，外部仅保留操作接口，可适配第三方数控系统完成运动控制，用户可根据自身需求升级控制方案，拓展自动走刀、螺纹加工等复杂功能。整体结构在紧凑的尺寸内整合了普通车床的全部核心加工功能，各运动部件的行程经过优化设计，可覆盖常规小型零件的加工尺寸范围，导轨与丝杠部位都设计了防尘防护结构，可减少加工切屑、粉尘进入传动副，延长设备的维护周期与使用寿命。
