阿佩克斯250蓝宝石晶体生长热区结构

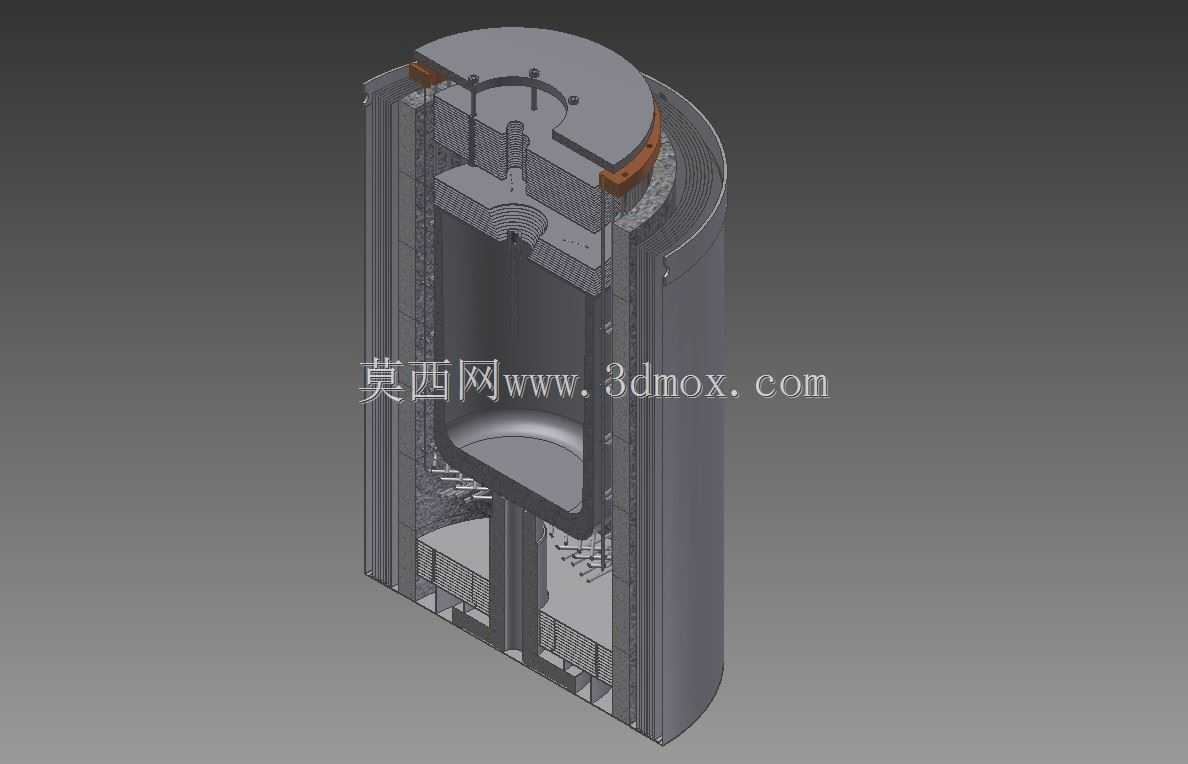

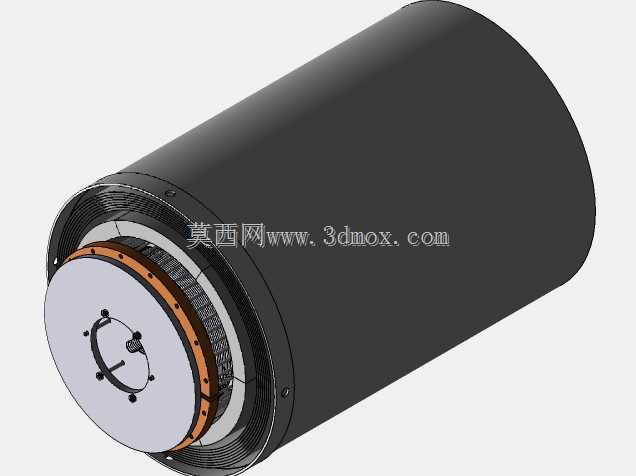

这套结构是蓝宝石单晶长晶设备的核心热场单元，主要应用于泡生法、提拉法蓝宝石晶体制备产线，承担着晶体生长全过程的温度场构建、热量梯度调控、熔体保温防护的核心作用，是决定蓝宝石单晶成品率、晶体内在质量的关键部件。从结构剖视来看，整体采用立式圆柱腔体布局，外层为多层复合保温结构，依次堆叠的钼屏、钨屏配合填充的高温保温毡，能够最大限度减少径向热量散失，保证腔体内部径向温度梯度控制在晶体生长所需的合理区间，避免因径向温差异常导致晶体出现开裂、位错密度超标的问题。顶部设计有可开合的观察与籽晶杆通行结构，半圆式的顶盖配合密封压边，既能够在长晶过程中封闭腔体减少热损，也可以在引晶、放肩阶段通过预留的观察窗口实时监测晶体生长状态，籽晶杆的通行通道做了阶梯式隔热处理，避免顶部热量集中散失导致籽晶区域温度异常。腔体内部设置有多层支撑结构，下部的坩埚承载座采用高强度耐高温钨钼合金加工，能够承载数百公斤重量的氧化铝熔体与坩埚本体，承载座下方布置有多层热反射屏，将底部加热器的热量向上反射至熔体区域，减少轴向的无效热损。中部的导流结构能够引导内部保护气体按照预设路径流动，及时带走长晶过程中挥发的杂质，避免杂质附着在晶体表面影响成品质量，同时气流的定向流动也能辅助微调局部区域的温度梯度，适配不同长晶阶段的工艺参数需求。从安装边界来看，整体结构的外径需要与晶体炉的水冷内壁预留均匀的安装间隙，间隙尺寸控制在合理范围，既避免保温结构与水冷壁直接接触导致热量异常流失，也预留足够的热膨胀余量，防止高温下结构热胀变形与炉壁发生卡滞。底部的安装定位槽需要与炉体底部的电极支撑座精准对位，保证加热器安装后与坩埚、热屏的同轴度误差控制在工艺允许范围内，避免因偏心导致温场偏移。顶部的籽晶通道需要与炉盖上的籽晶升降机构保持同轴，保证籽晶杆升降过程中无卡滞、无偏摆，确保引晶位置的准确性。在设计思路上，整套热区结构完全围绕蓝宝石长晶的工艺曲线展开，不同温区的材料选择严格匹配对应位置的工作温度，高温区采用钨材质部件耐受1800℃以上的长期工作环境，中温区采用钼材质部件平衡耐高温性能与成本，外层保温区采用碳毡、氧化锆毡等材料实现高效隔热，所有部件的连接都采用无螺栓的搭接、插接结构，避免高温下螺栓与母材烧结无法拆卸，也方便热场损耗后的部件更换与维护。
