小型机用电动夹持虎钳结构设计

这款小型电动虎钳的设计定位，主要面向桌面级小型加工场景、教学实训台装夹以及轻型零件的精密加工工位，适配小型铣床、钻床、台式磨床的装夹需求，也可作为小型自动化装配工位的工件固定单元使用。区别于传统手动虎钳需要操作人员反复转动手柄施加夹紧力的操作逻辑，这款虎钳通过内置的螺纹传动副配合电动驱动单元，能够实现钳口的自动进给与夹紧力的稳定输出，在批量小件加工场景下，能够大幅降低操作人员的重复劳动强度，同时避免手动施力不均导致的工件夹伤、装夹偏移问题。

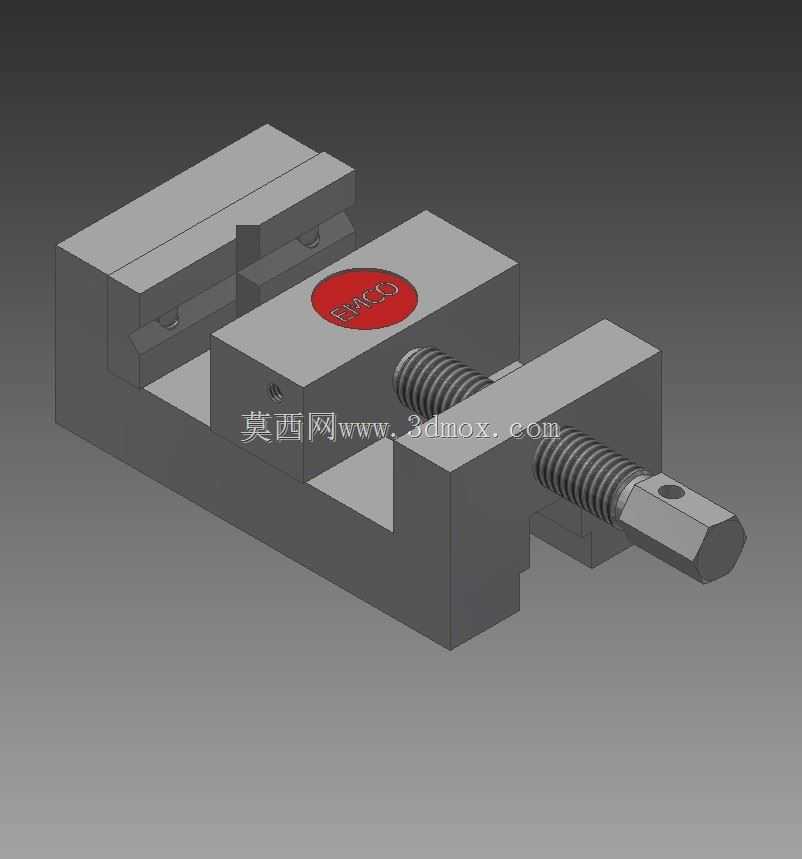

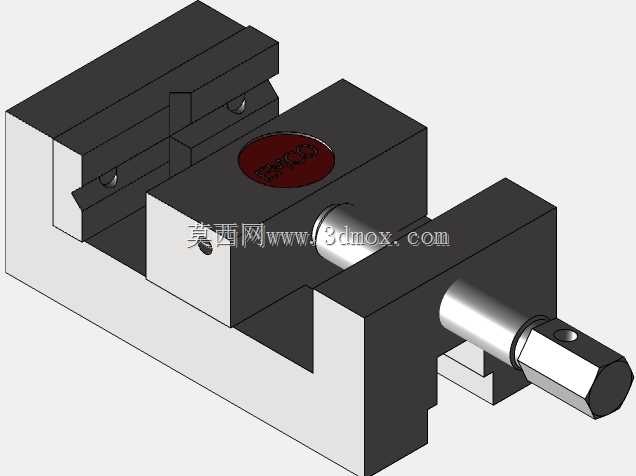

从结构设计思路来看，整体采用一体化的铸铁基座作为承载主体，基座底部预留了标准的T型槽安装位，能够直接适配多数小型机床工作台的装夹螺栓间距，安装边界控制在桌面级设备的承载范围内，不会占用过多工作台操作空间。钳身的滑动导轨面采用了矩形导轨结构，配合研磨加工的配合面，能够保证活动钳身在进给过程中的直线度，避免长期使用后出现钳口上扬、夹持错位的问题。传动部分采用梯形螺纹丝杠结构，具备良好的自锁性能，当电动驱动单元停止输出扭矩后，丝杠能够自行锁定夹紧位置，不会因为加工过程中的切削振动导致钳口松脱，夹紧力的输出范围经过匹配设计，既能够满足有色金属、小型钢件的铣削、钻削装夹需求，也不会因为夹紧力过大导致薄壁零件产生装夹变形。

钳口部分采用了可更换的平钳口设计，用户可以根据加工零件的外形更换对应结构的钳口夹板，比如装夹圆柱形零件时可以更换V型钳口，装夹软质材料时可以更换铜质钳口护板，拓展了设备的适用场景。驱动端的输出轴预留了手动操作接口，在断电或者需要微调夹紧位置的时候，可以通过六角扳手手动转动丝杠调整钳口间距，兼顾了电动操作的便捷性与手动微调的灵活性。整体结构没有多余的冗余设计，所有传动部件都内置在钳身腔体内部，能够有效阻挡加工过程中的切屑、切削液进入传动副，降低日常维护的频次，延长设备的实际使用寿命。在实际加工场景中，这类小型电动虎钳尤其适合小型零件的批量加工工位，能够配合自动化上下料单元实现工件的自动装夹，无需人工反复操作手柄，能够有效提升小型加工单元的生产效率，同时稳定的夹紧力输出也能更好地保证加工零件的尺寸一致性，减少因为装夹问题导致的加工废品。
