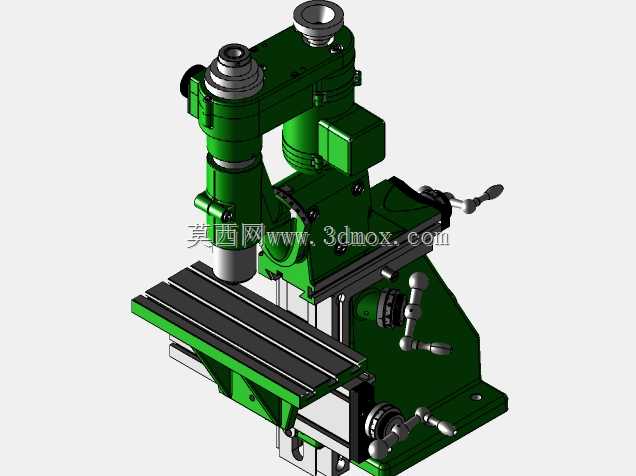

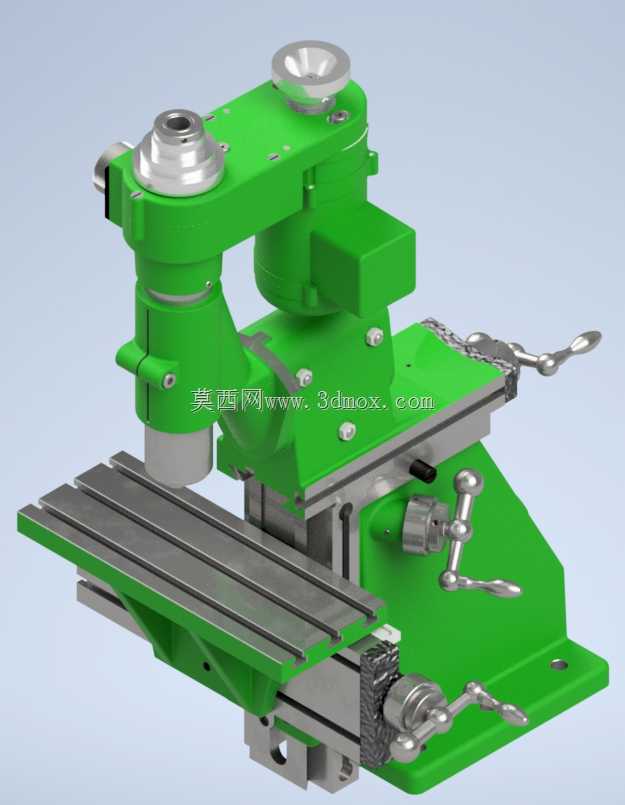

瑞士高精度小型铣床结构三维建模

这款小型精密铣床的三维结构还原，完全围绕车间实际小零件精密加工场景搭建，日常在仪表零件加工、小型工装夹具修配、教学实训场景中，这类设备的出镜率极高，相比大型立式铣床，它的占地空间更小，操作门槛更低，能完成铣平面、铣槽、钻孔、镗孔等多道常规机加工序，适配有色金属、工程塑料、小型钢制零件的小余量精密加工需求。从结构设计逻辑来看，建模过程中完整还原了设备的分层传动逻辑：顶部的主轴驱动单元采用立式布局，主轴套筒带手动进给手轮，能实现主轴的上下微调进给，满足不同吃刀深度的加工需求；主轴头部分带回转调节结构，可根据加工需求调整一定角度的倾斜，完成斜面、斜孔的特殊加工工序。中部的工作台采用十字滑台结构，纵向、横向进给均配备独立的操作手轮与锁紧机构，手轮端带刻度盘，能实现0.01mm级的进给微调，工作台面开有标准T型槽，用于装夹平口钳、工件压板等工装夹具，T型槽的间距、槽宽尺寸完全匹配常规小型机加工装夹标准，无需额外改制工装即可直接适配通用夹具。床身部分采用整体式铸铁结构的形态还原，内部预留了传动部件的安装空腔，底部的安装底座带地脚螺栓固定孔，安装边界尺寸适配常规车间小型设备安装工位，无需额外做基础加固即可放置在标准重型工作台面上使用。建模过程中对各运动部件的行程边界做了完整还原，横向工作台的行程范围、纵向工作台的行程范围、主轴的上下进给行程都和实际设备参数匹配，各手轮、锁紧手柄的操作空间预留充足，不会出现实际操作中部件干涉的问题。设备的润滑点、调节螺钉、锁紧块等细节结构也都做了完整呈现，能直接用于设备拆装教学、结构改进设计、虚拟加工仿真等场景，对于刚接触机床结构的设计人员来说，能通过这个模型清晰理解小型立式铣床的传动逻辑、部件装配关系，也能作为小型专用机床改型设计的基础参考框架，在做非标小型加工设备设计时，可直接参考其十字滑台的布局形式、主轴进给的锁紧结构，缩短设计周期，规避结构干涉、操作空间不足等常见设计问题。
