自动化包装输送分拣生产线设备结构

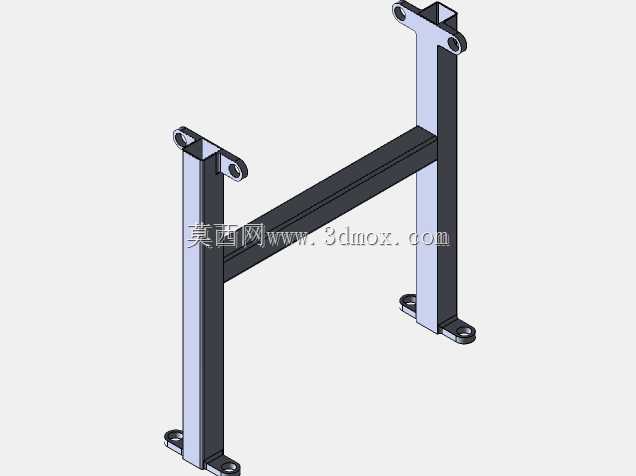

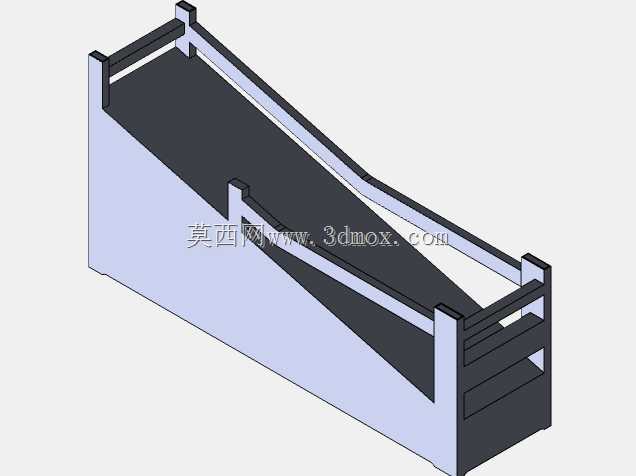

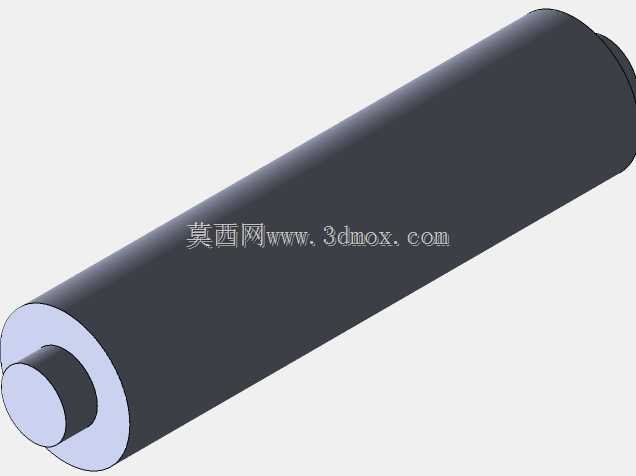

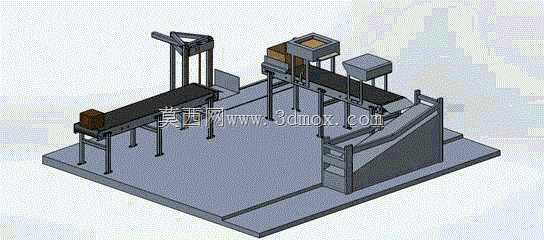

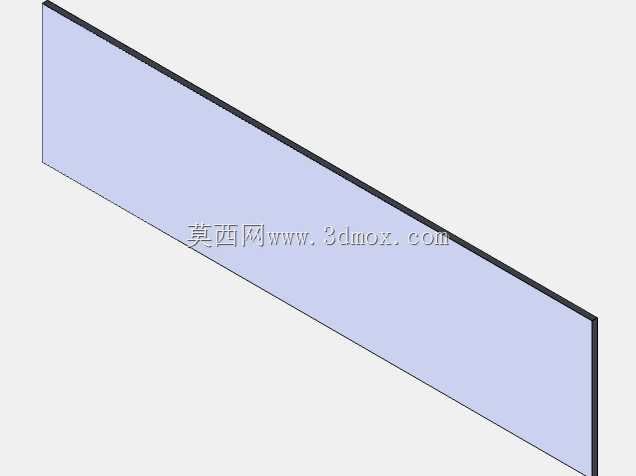

该套设备主要面向快消品、小型加工件、袋装盒装产品的生产末端包装环节，适配中小批量生产车间的连续包装作业需求，可衔接前端加工、组装工位的出料端，完成物料的输送、定位、装填、出料转运全流程作业，替代传统人工分拣包装的重复劳作，大幅降低车间包装工位的人力投入，同时减少人工操作带来的包装一致性差、物料磕碰损伤等问题，适配日化、食品、小型五金配件等多个领域的生产场景。设备整体采用模块化布局思路，以双层皮带输送线作为核心物料流转载体，进料端设置独立上料工位，可承接上游工序输送来的待包装物料，通过皮带的匀速运转将物料依次输送至装填工位，工位上方配置定量料仓结构，可根据预设的装填量完成包装物料的精准投放，料仓旁设置的导向定位结构可在物料输送过程中完成位置校正，避免物料偏移导致的装填错位问题。输送线末端设置倾斜导料滑槽，完成包装的成品可顺着滑槽滑入成品收集区域，无需额外配置转运机械手即可完成成品的有序归集。设备的支撑结构全部采用工业铝型材搭配可调脚杯设计，安装时可根据车间地面的平整度调整脚杯高度，保证输送线整体处于水平状态，避免皮带跑偏、物料滑动移位等问题。整体安装边界可根据车间实际场地进行模块化拼接调整，单段输送单元可独立拆装，方便后期根据产能需求拓展工位长度，或是调整工位布局适配不同规格的包装物料。设计过程中充分考虑设备的维护便捷性，所有传动辊轮、驱动电机都设置在机架外侧的易操作位置，日常检修更换皮带、维护传动部件时无需拆解主体机架，可大幅缩短设备停机维护的时间。设备的运动逻辑采用基于事件触发的控制思路，当物料到达指定工位时触发光电检测信号，对应工位的执行机构才会启动作业，无物料经过时工位处于待机状态，可有效降低设备运行的能耗，同时减少机构空运行带来的部件磨损，延长设备整体的使用寿命。机架侧边预留了安全防护栏的安装位置，后期可根据车间安全规范加装透明防护挡板，避免作业人员误触运转中的皮带与传动部件，提升设备运行的安全系数。
