复摆颚式矿石破碎设备结构设计

该颚式破碎设备主要应用于矿山开采、砂石骨料生产、建筑固废资源化处理、冶金原料预处理等场景，作为粗碎段核心设备承担大块物料的首段破碎作业，可对抗压强度不超过320MPa的各类矿石、岩石、混凝土块、矿渣等硬脆性物料进行破碎处理，将进料粒度不超过750mm的大块物料破碎至100-200mm左右的中粗粒度，为后续中细碎、筛分、磨矿等工序提供符合进料粒度要求的物料，是整条破碎生产线的前端核心单元，直接决定整条产线的进料上限与初始处理能力。

设备核心功能是通过动颚的周期性往复摆动，配合定颚板对进入破碎腔的物料施加挤压、劈裂、弯折等多重作用力，使大块物料沿内部节理、裂隙面发生断裂破碎，相比冲击类破碎设备，颚式破碎对高硬度物料的适应性更强，易损件磨损速率更低，运行稳定性更强，适合处理高硬度、强磨蚀性的岩石与矿石。设计过程中首先确定了复摆颚式的核心结构方案，相比简摆结构，复摆颚式的动颚同时做水平与垂直方向的复合运动，破碎行程更大，物料在破碎腔内不仅受挤压作用，还会获得向下的排料助力，不易发生堵料问题，处理能力同规格下比简摆结构高出30%左右，同时整体结构更紧凑，整机重量更低，安装所需的基础承载要求更小。

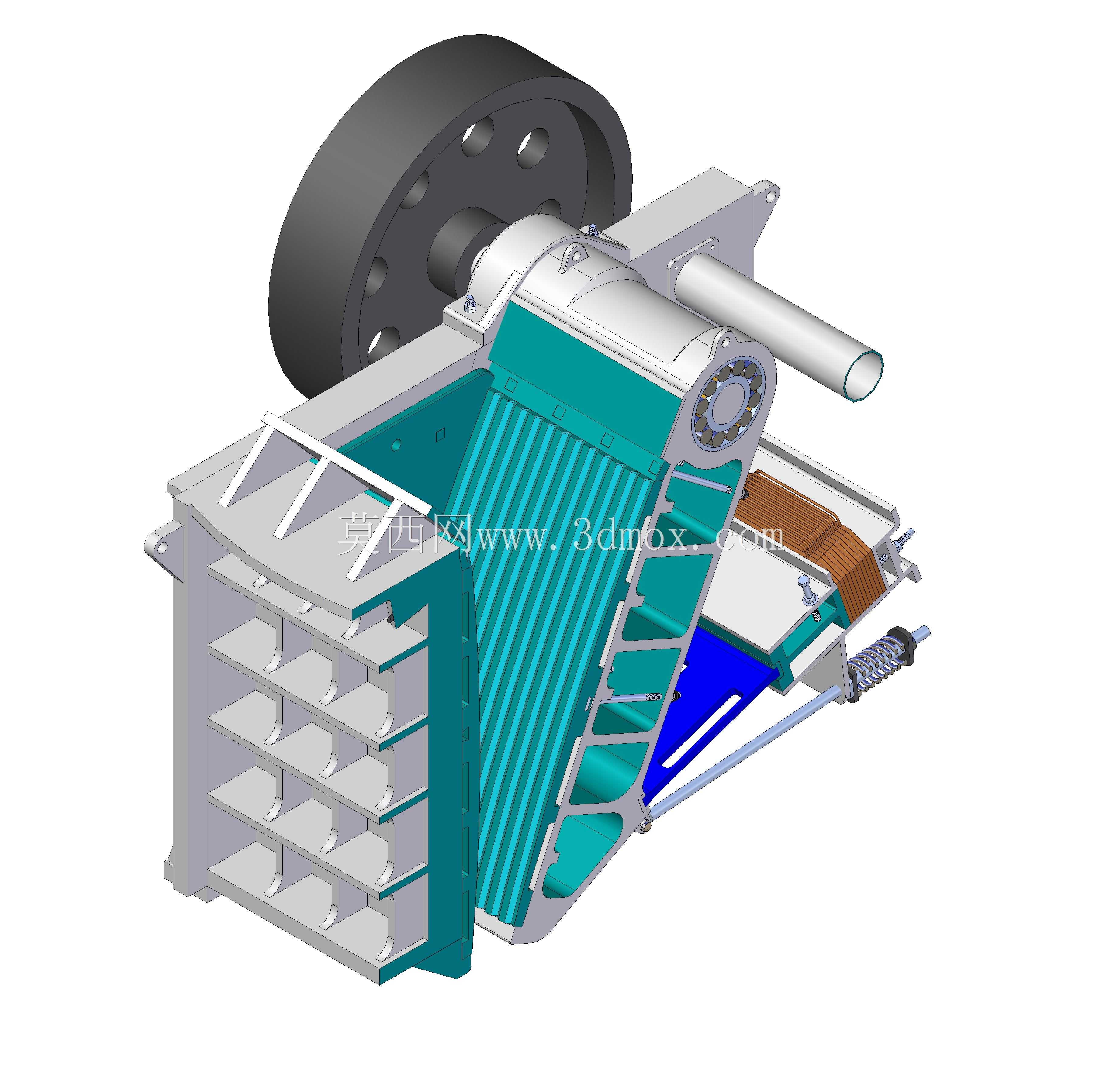

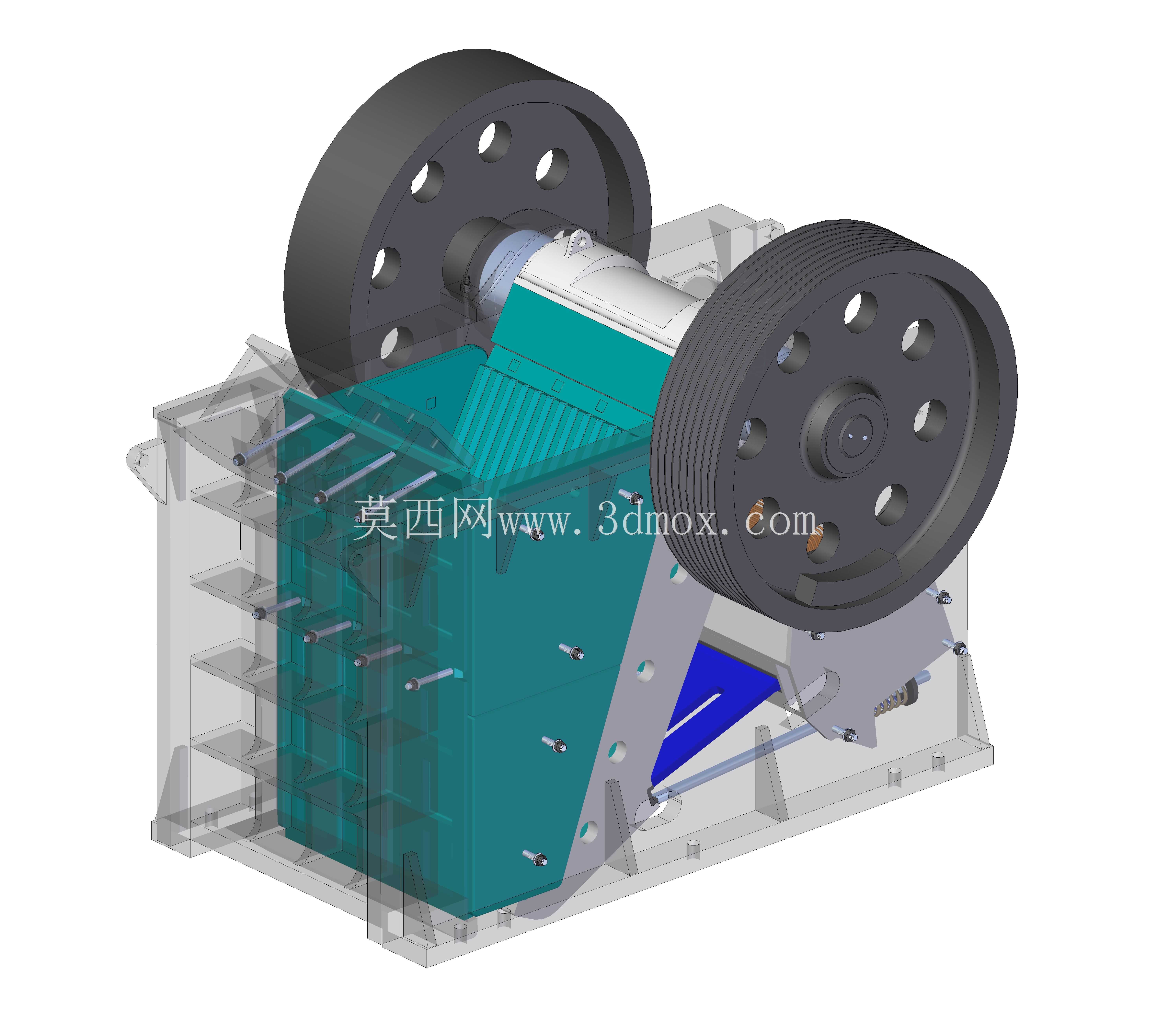

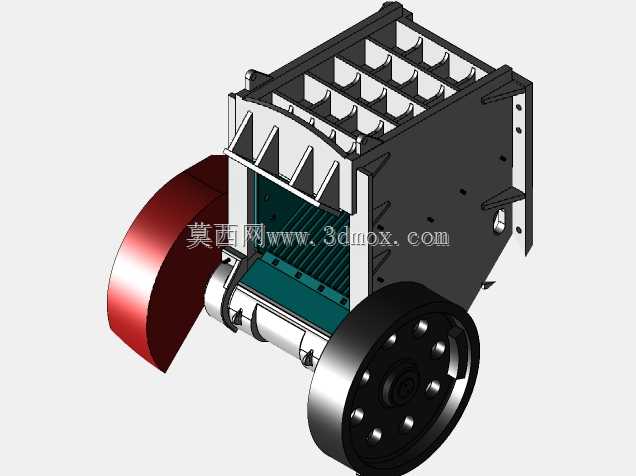

破碎腔采用了曲线型深腔设计，进料口有效尺寸为900mm×1200mm，增大了物料的啮入角度，可容纳更大块度的进料，同时减少了物料在腔体内的架空堵塞概率，腔型从上到下逐步收窄，对物料形成逐层破碎的效果，出料粒度更均匀，过粉碎现象更少。动颚部分采用了箱型铸造结构，搭配高耐磨的锰钢颚板，颚板表面设计为纵向齿形结构，齿峰与齿谷相对布置，破碎时可对物料形成局部集中应力，更易破碎硬物料，同时颚板为可更换结构，磨损后可快速翻面或更换，降低维护成本。偏心轴组件采用大直径合金钢锻造轴，搭配重载调心滚子轴承，可承受破碎硬物料时产生的巨大冲击载荷，飞轮与槽轮分别布置在机架两侧，飞轮可储存动颚空行程的动能，在工作行程释放，平衡设备运行的载荷波动，降低电机的功率峰值，使设备运行更平稳。机架部分采用了焊接加筋的箱型结构，侧壁设置多道横向与纵向加强筋，提升机架的整体刚性，避免承受大冲击载荷时发生机架变形，侧衬板、肘板、调整座、拉紧弹簧等辅助部件均围绕可靠运行、快速调整的目标设计，肘板同时兼具过载保护功能，当不可破碎物进入破碎腔时，肘板可先行断裂切断动力传递，保护核心部件不受损坏。

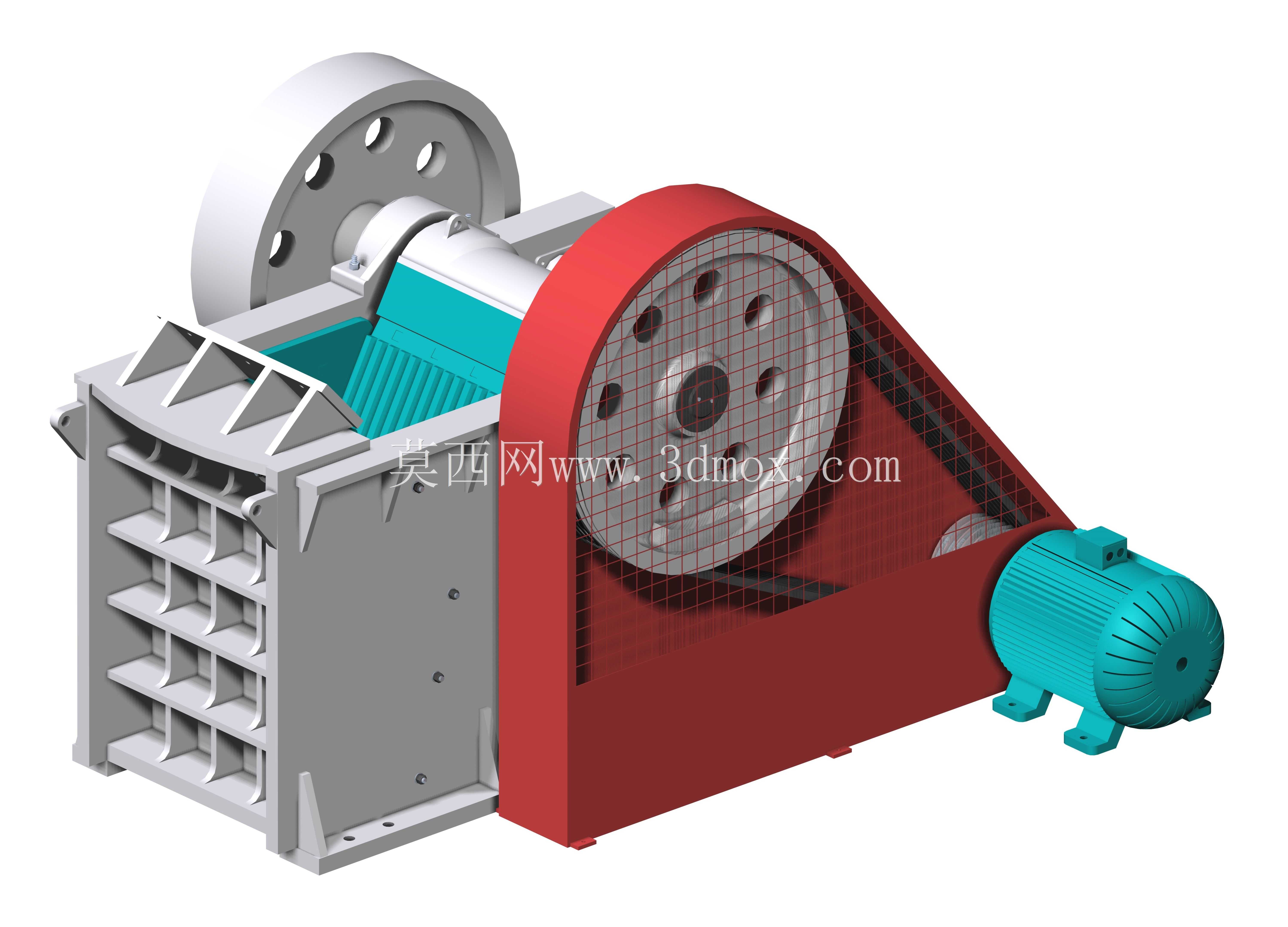

设备整体安装边界需预留足够的操作与维护空间，进料端需匹配给料设备的出料高度，排料端需衔接后续输送设备，设备基础需设置减震垫，减少运行时的振动传递，电机通过V带与槽轮连接，可通过更换带轮调整偏心轴转速，适配不同物料特性的破碎需求。
