建筑施工用底部卸料混凝土储料吊桶

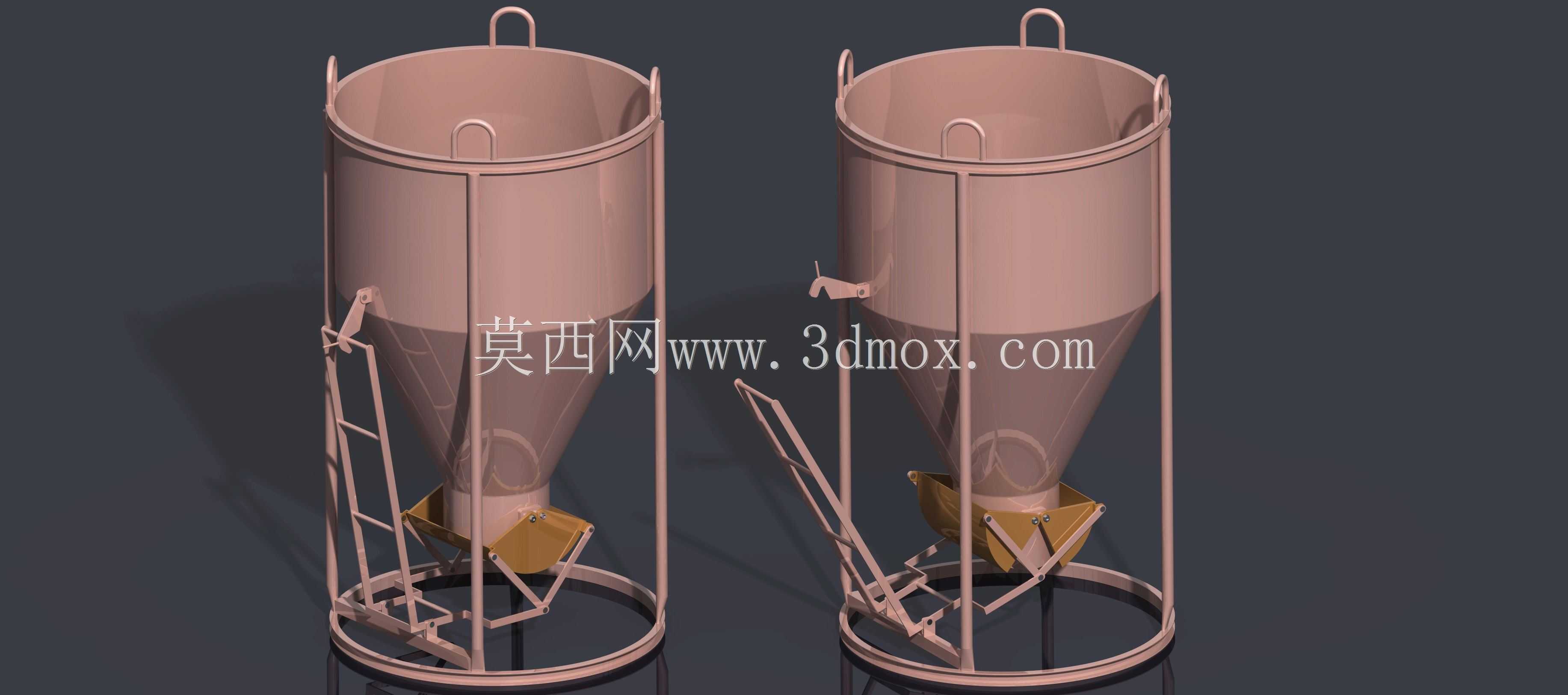

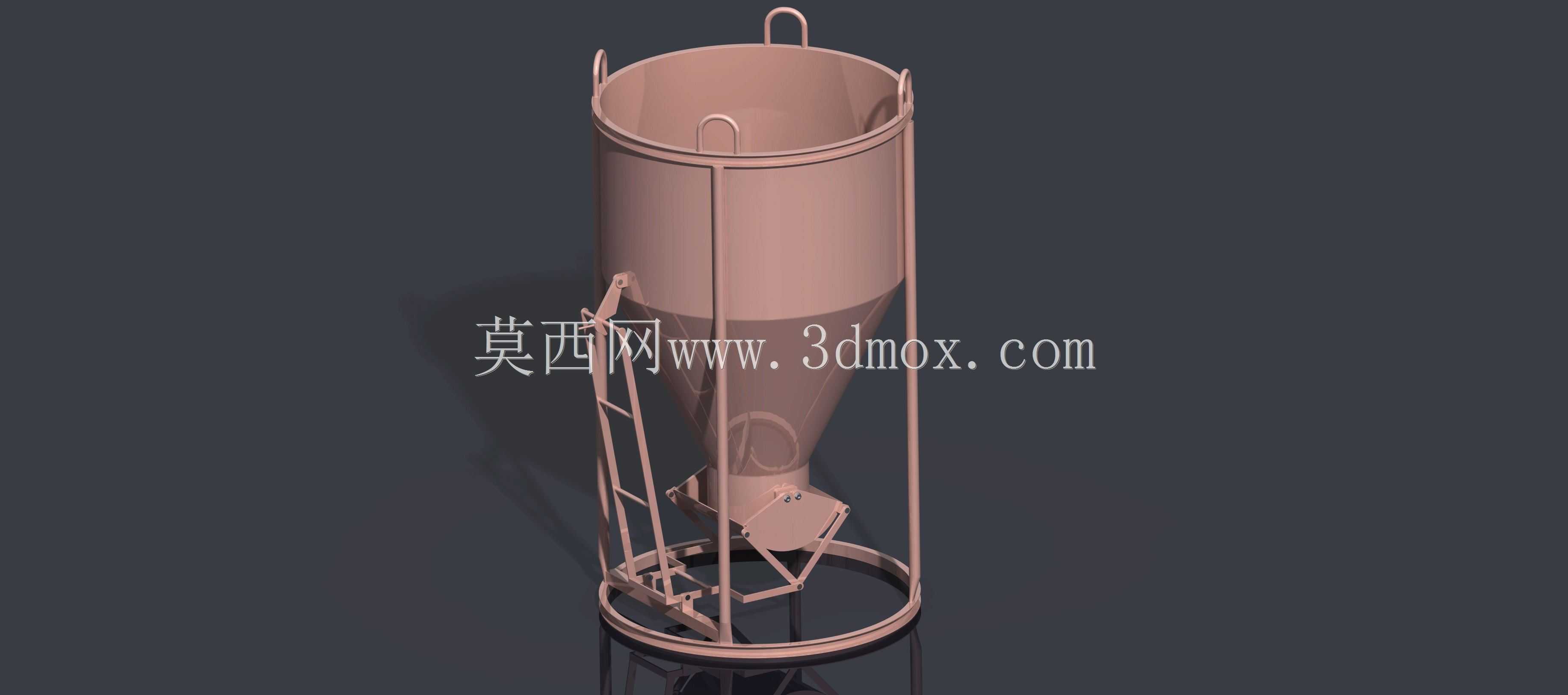

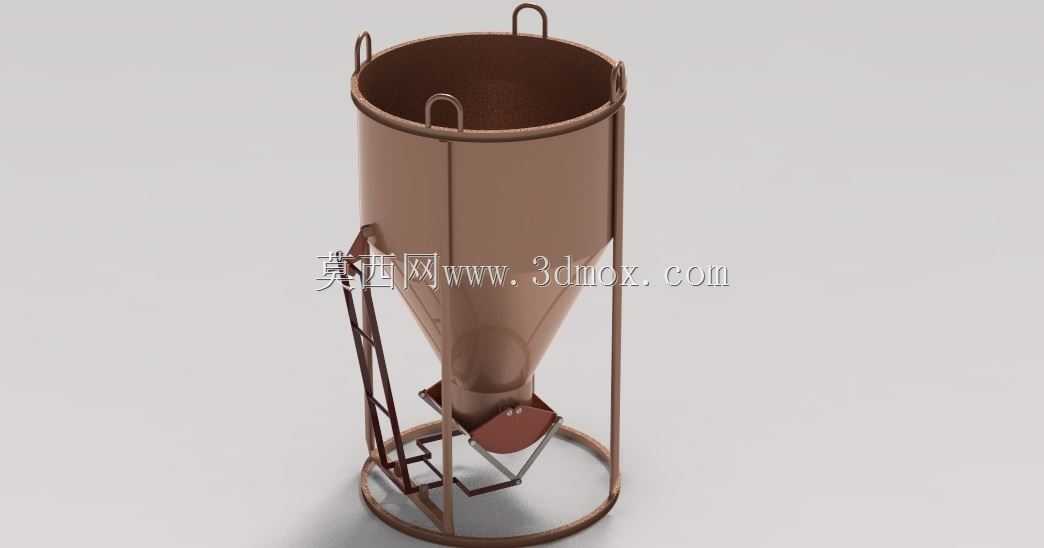

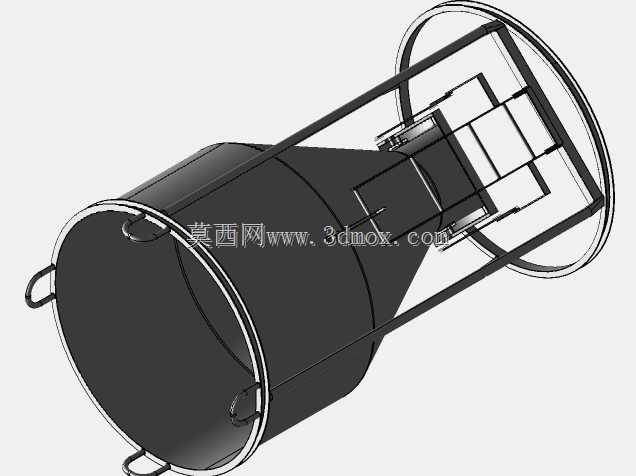

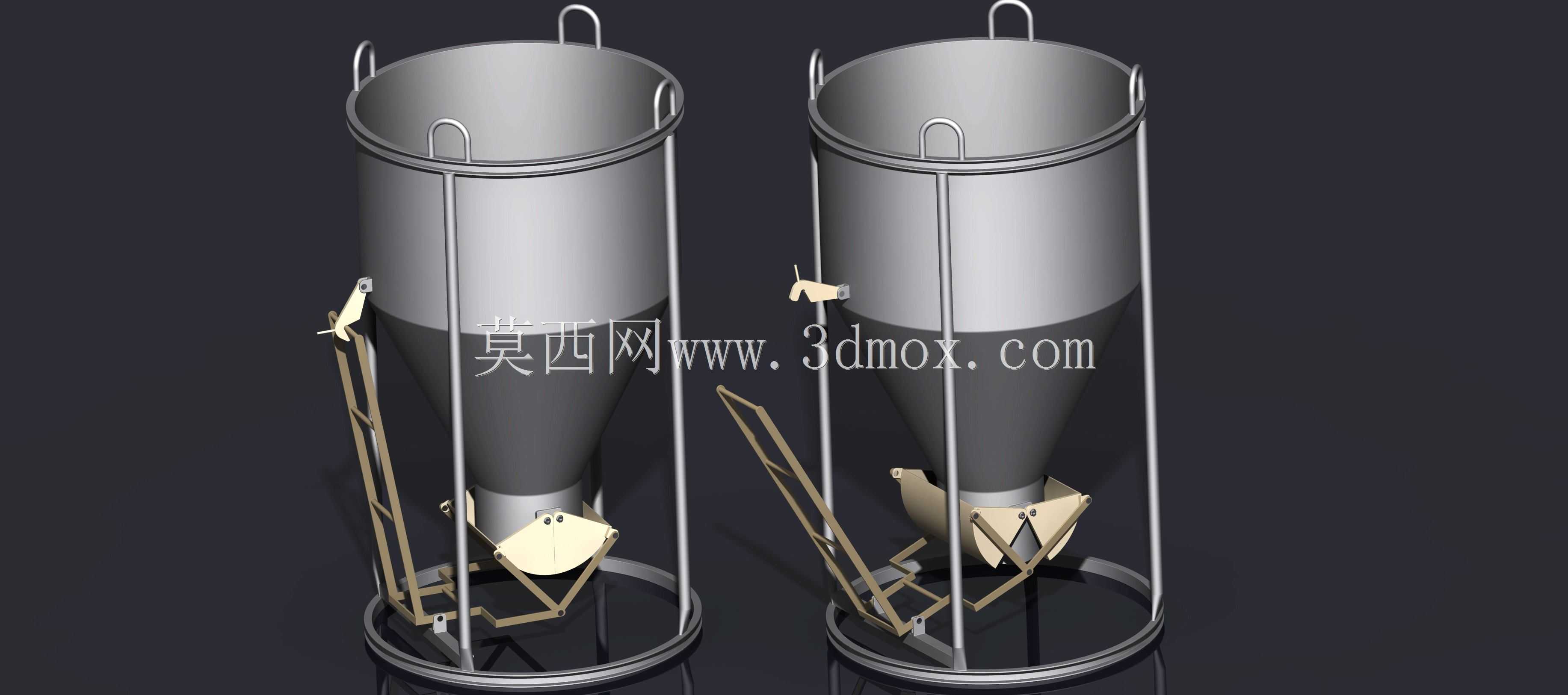

在高层建筑、桥梁墩柱等垂直混凝土浇筑作业场景中，这类底部卸料混凝土储料吊桶是衔接塔式起重机与浇筑点位的核心中转器具，主要承担施工现场搅拌完成后混凝土的垂直吊运、临时储料与定点卸料作业，解决了高层作业面无法直接布设泵送管道、小范围零散浇筑点位布料灵活性不足的施工痛点，适配房建核心筒施工、高架匝道局部浇筑、工业设备基础二次灌浆等多种非连续、小体量混凝土浇筑工况。该吊桶整体采用上直下锥的立式筒体结构，上部直筒段为主要储料腔，可容纳单次吊运的混凝土物料，筒体顶部均匀布设四个吊装吊耳，可直接与塔机的吊钩吊具连接，保证吊运过程中桶体始终保持垂直姿态，避免物料倾洒；下部锥段采用大倾角收敛设计，可引导混凝土依靠自重向底部出料口汇聚，避免湿黏混凝土在桶壁滞留挂壁，减少物料残留。桶体外侧设置环形防护框架，底部为圆形支撑底架，既可以在地面临时放置时保证桶体直立稳定，也能在吊运过程中抵御磕碰变形，侧面加装的爬梯可供作业人员在地面检查桶内残留、清理附着物料时使用。底部出料口采用手动翻板式卸料结构，通过侧边的操作手柄即可控制翻板的开合角度，作业人员可在桶体侧方根据浇筑需求调整卸料流量，既可以全开实现快速卸料，也可以半开控制出料速度完成精准布料，无需额外配置动力源，适配施工现场无外接动力的作业环境。设计过程中重点考量了混凝土的物料特性，锥段倾角设置大于混凝土的自然安息角，保证干硬性、塑性混凝土均可依靠自重顺畅流出，不会出现架桥堵塞的问题；桶壁厚度根据吊运载荷做了等强度设计，直筒段上部受物料冲击较小采用稍薄板材，锥段受物料摩擦、挤压载荷更大做了加厚处理，在保证整体结构强度的前提下控制桶体自重，提升单次吊运的有效载荷。安装使用时仅需通过顶部吊耳与塔机吊钩连接即可，底部支撑底架的直径略大于上部筒体直径，放置时可直接落在平整的施工地面或临时栈桥上，无需额外的固定支撑结构，作业时作业人员在落点侧方操作卸料手柄即可完成布料，全程无需接触桶内物料，保障作业安全。
