重型液压夹持机械爪结构设计

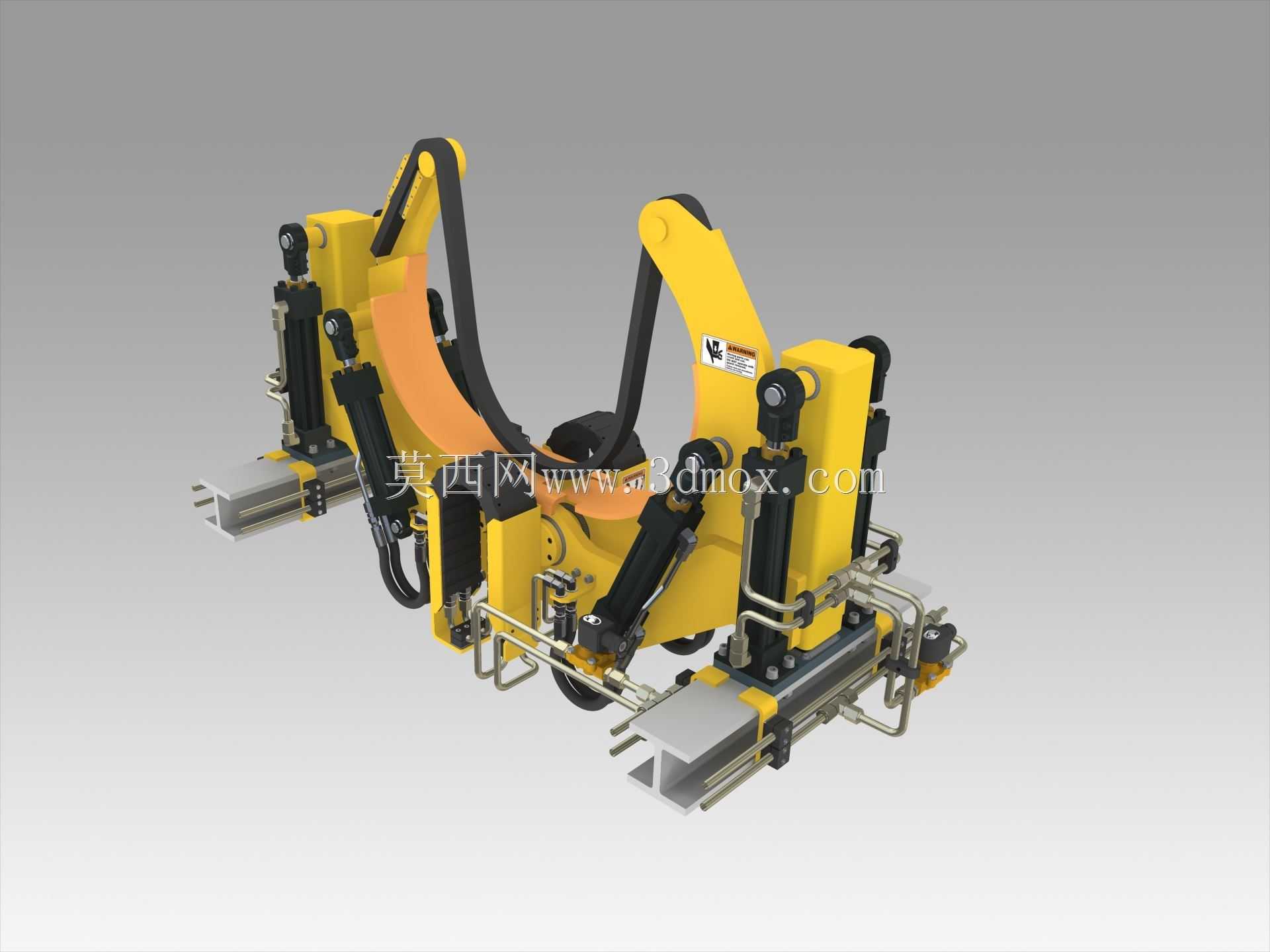

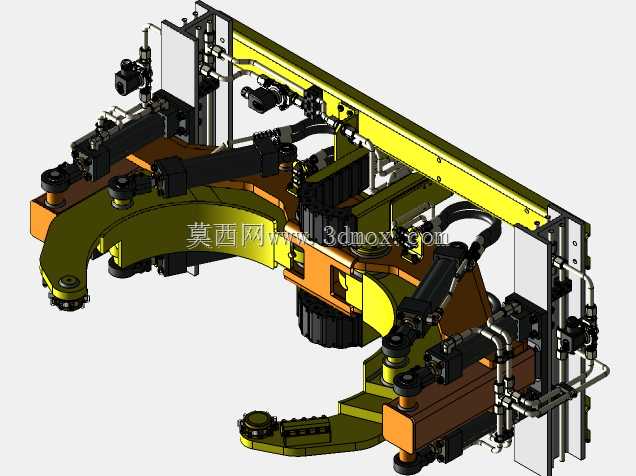

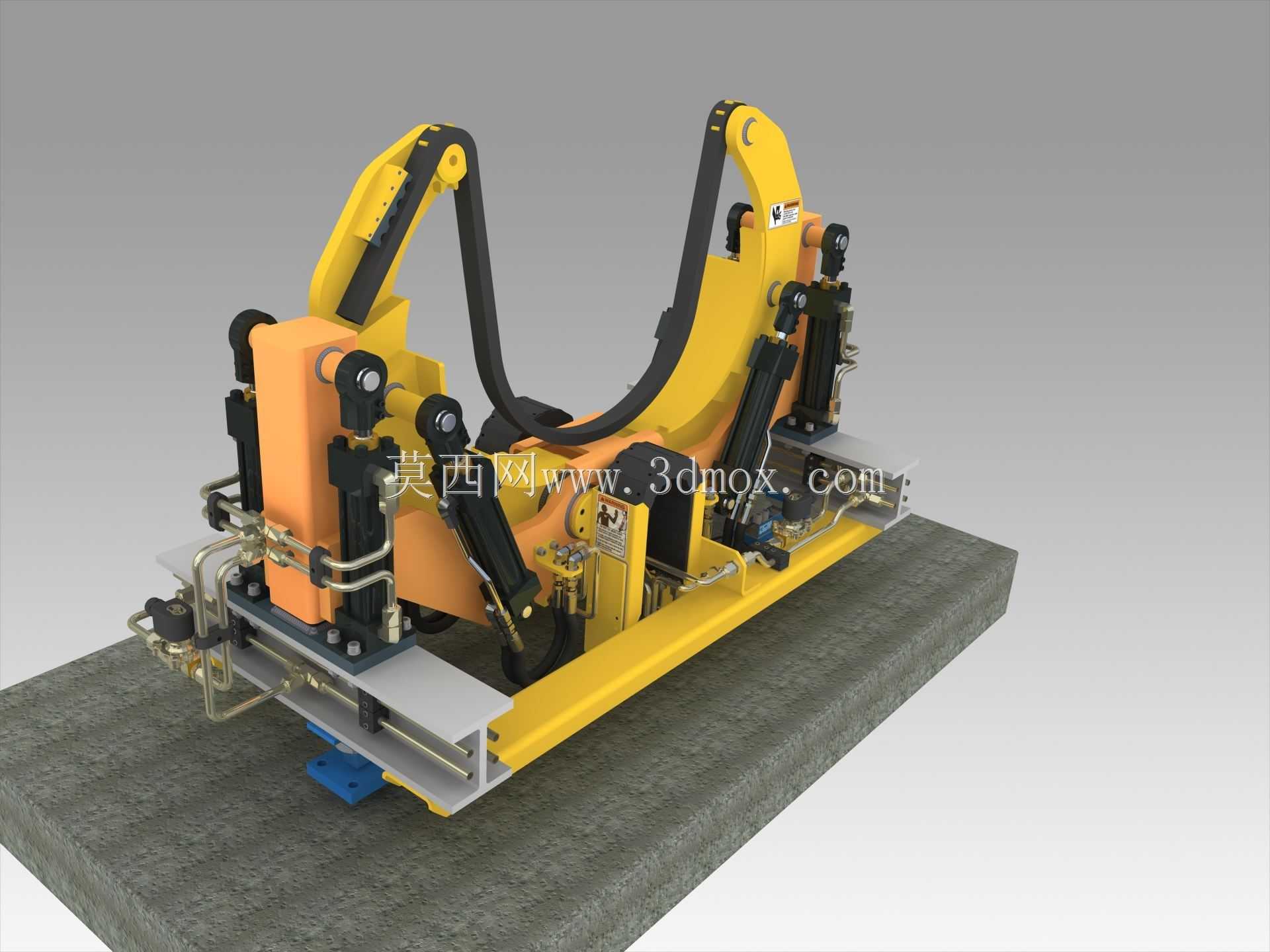

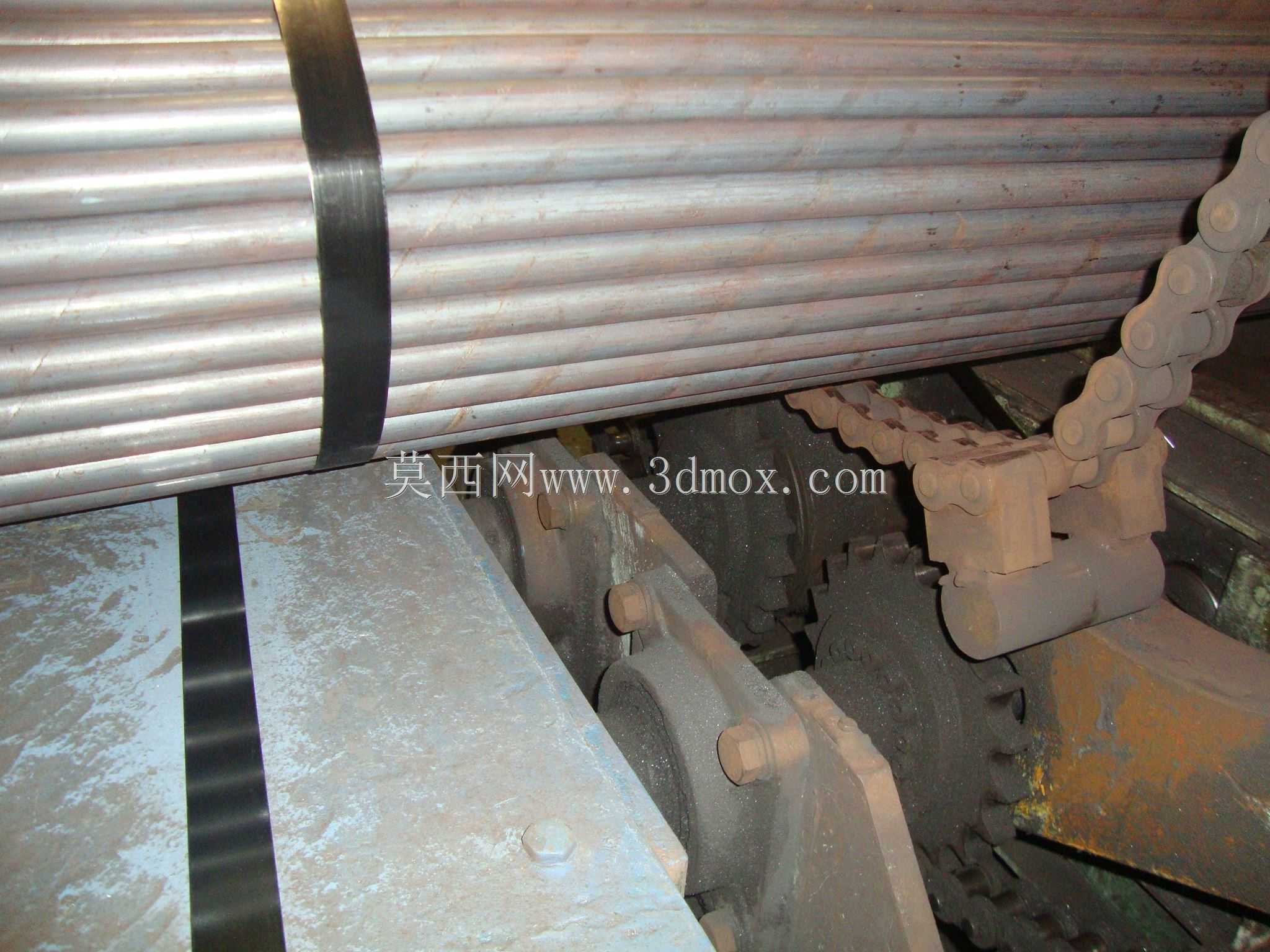

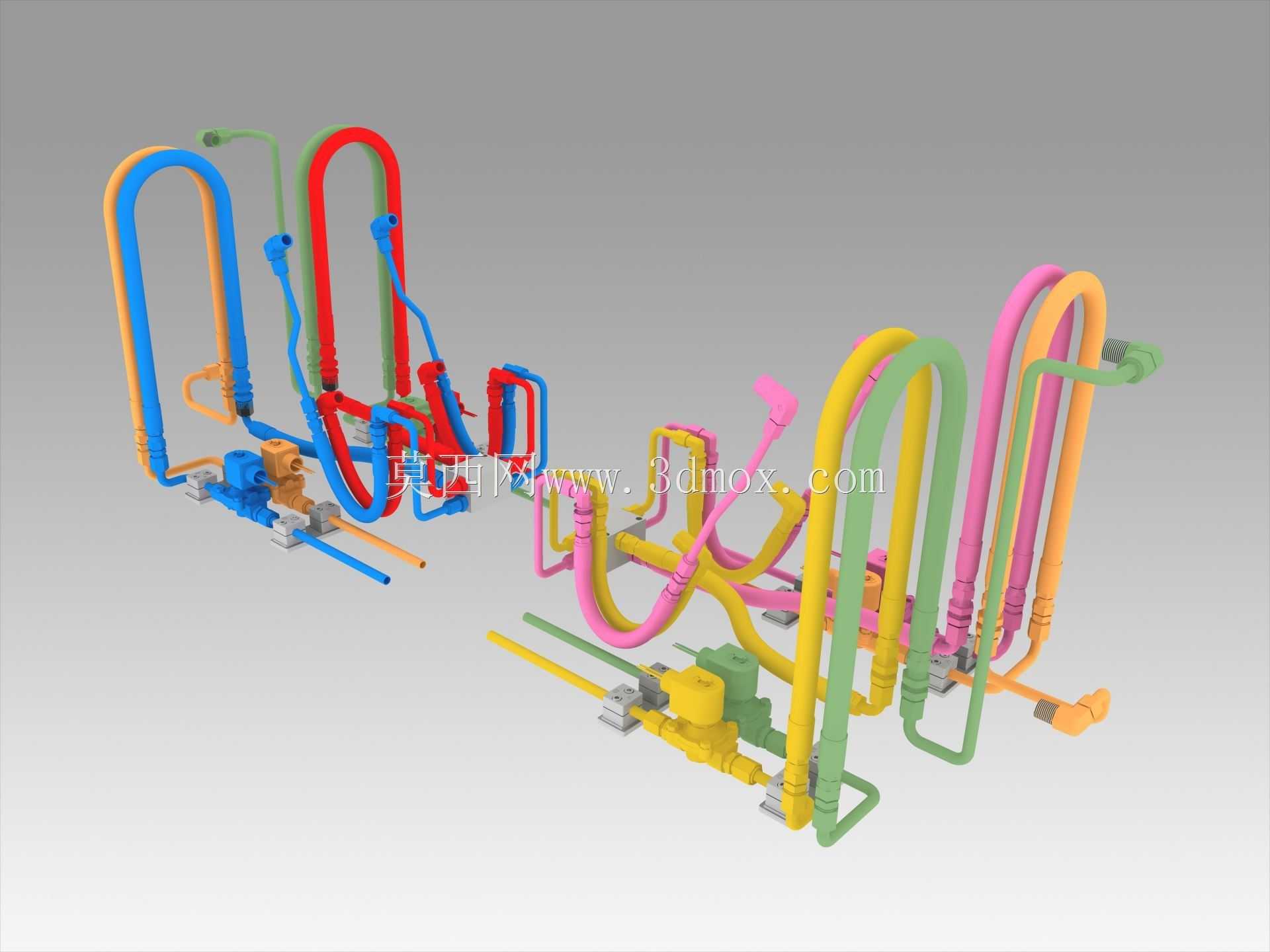

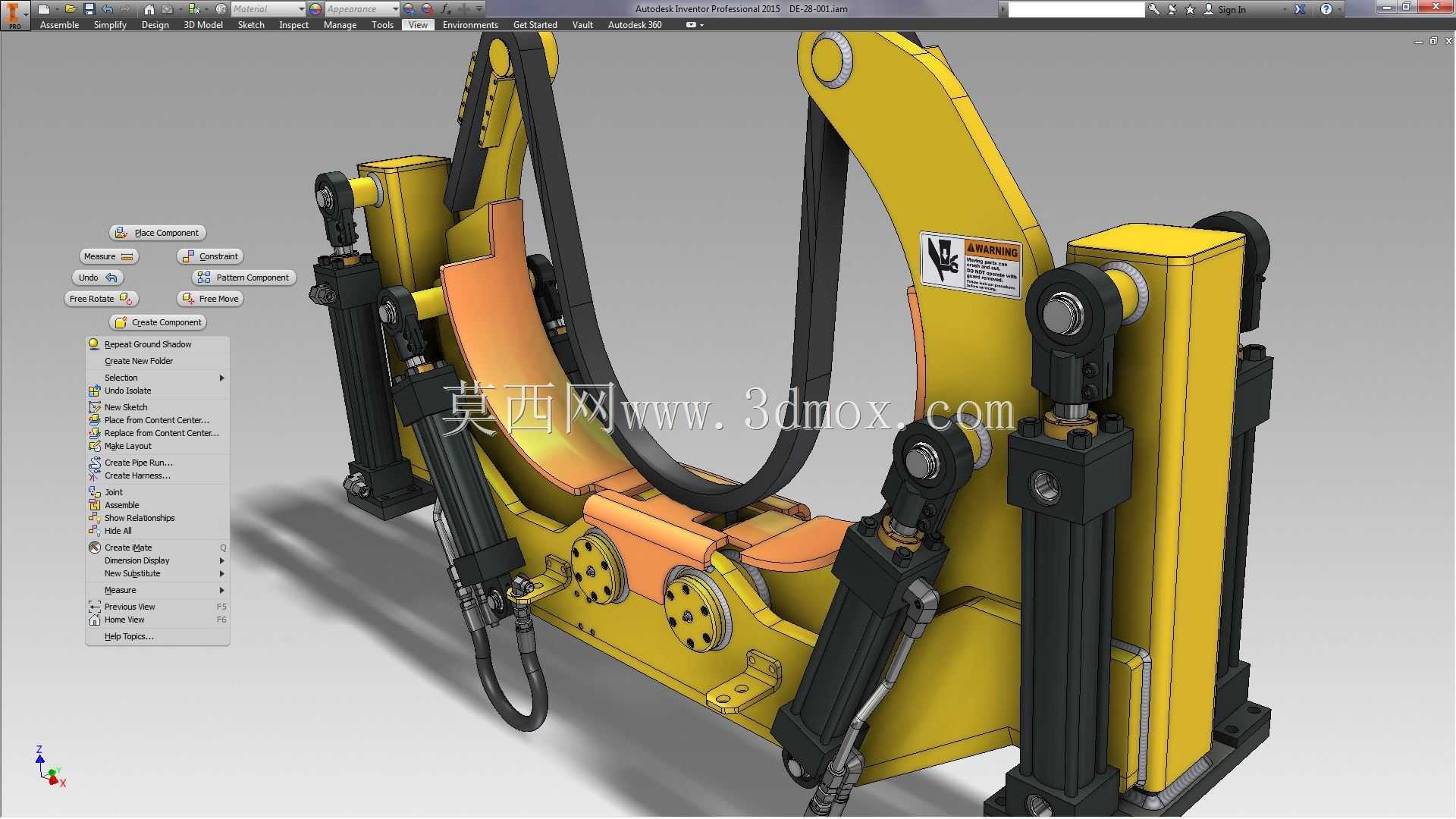

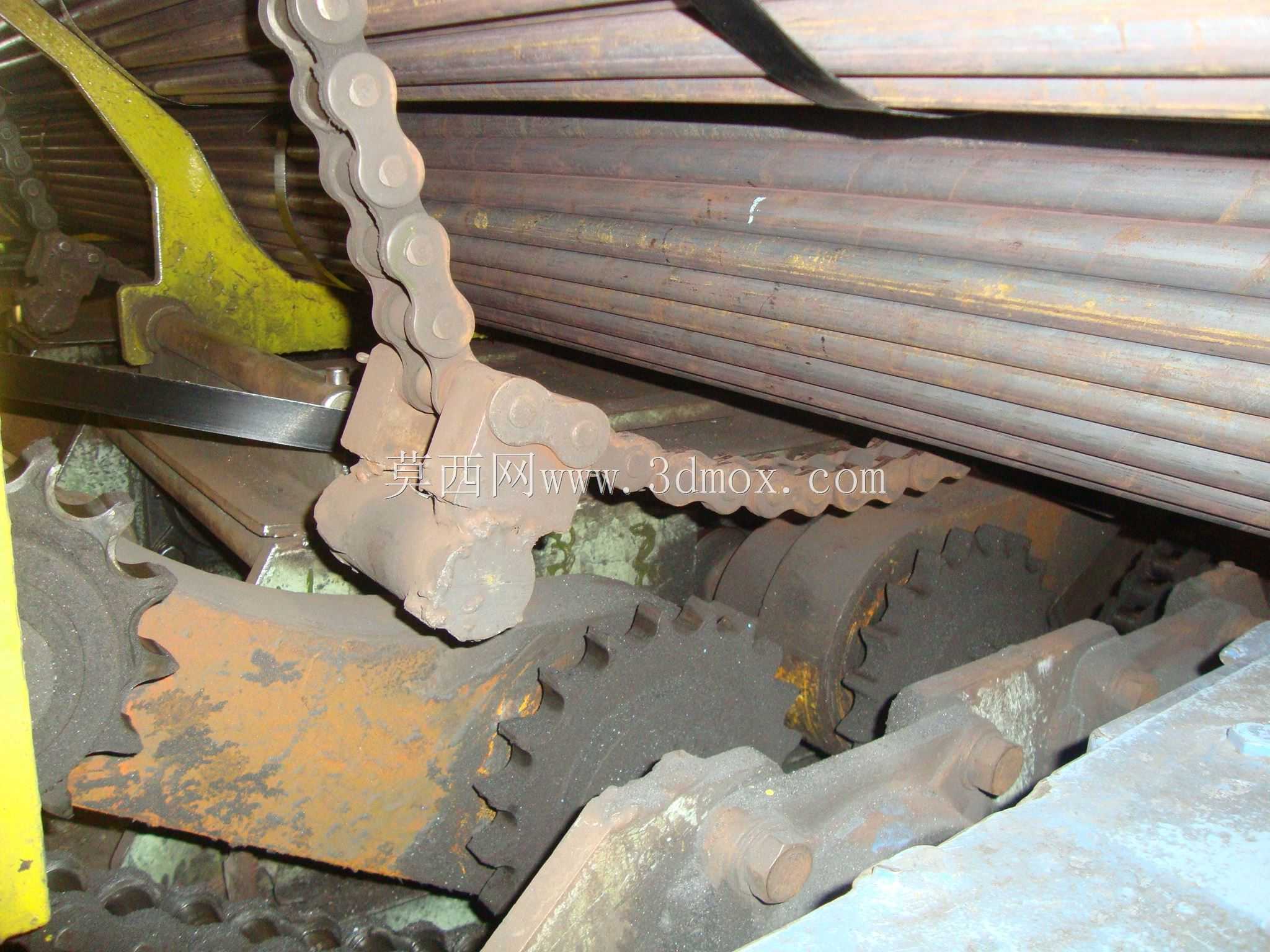

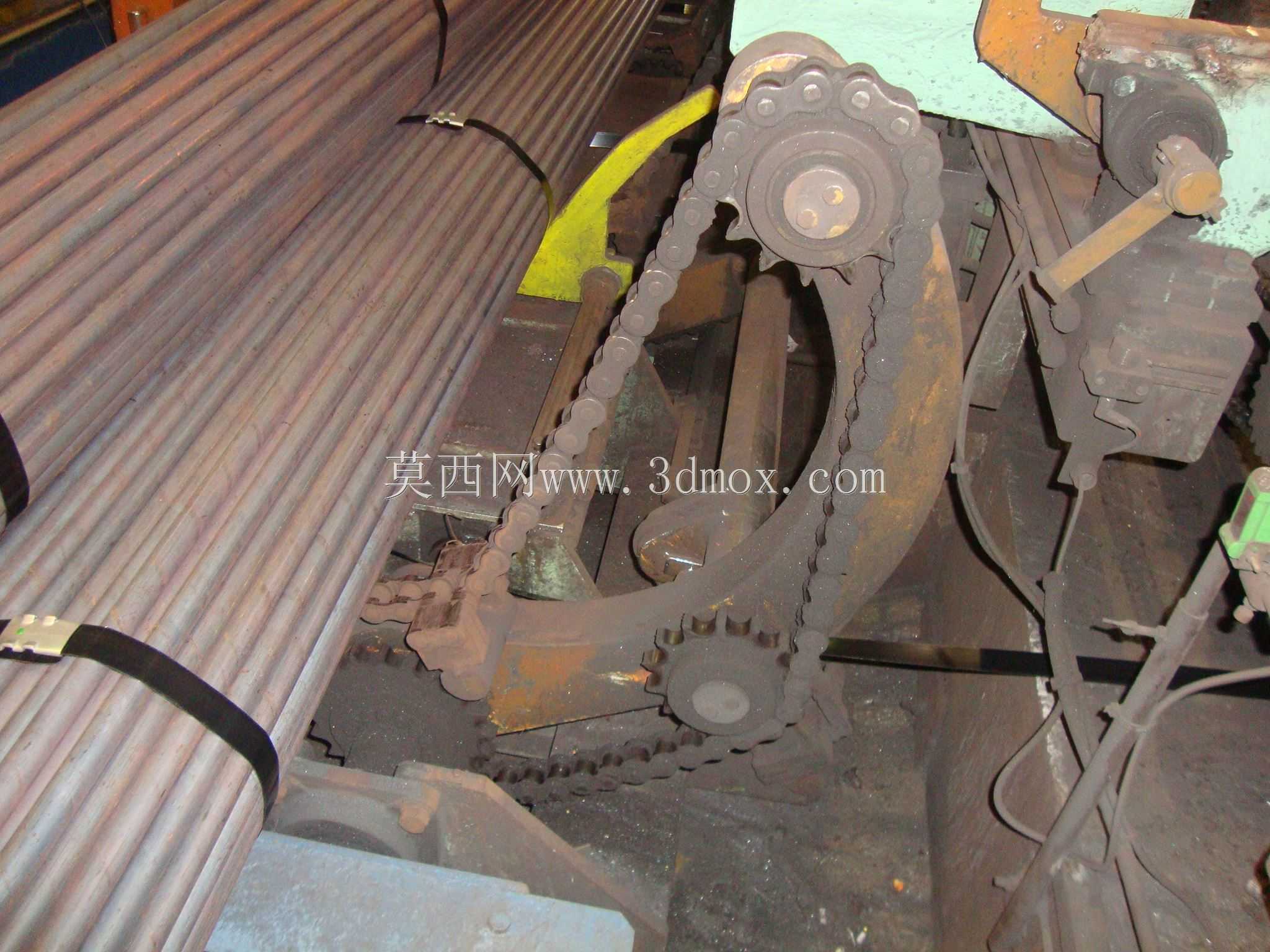

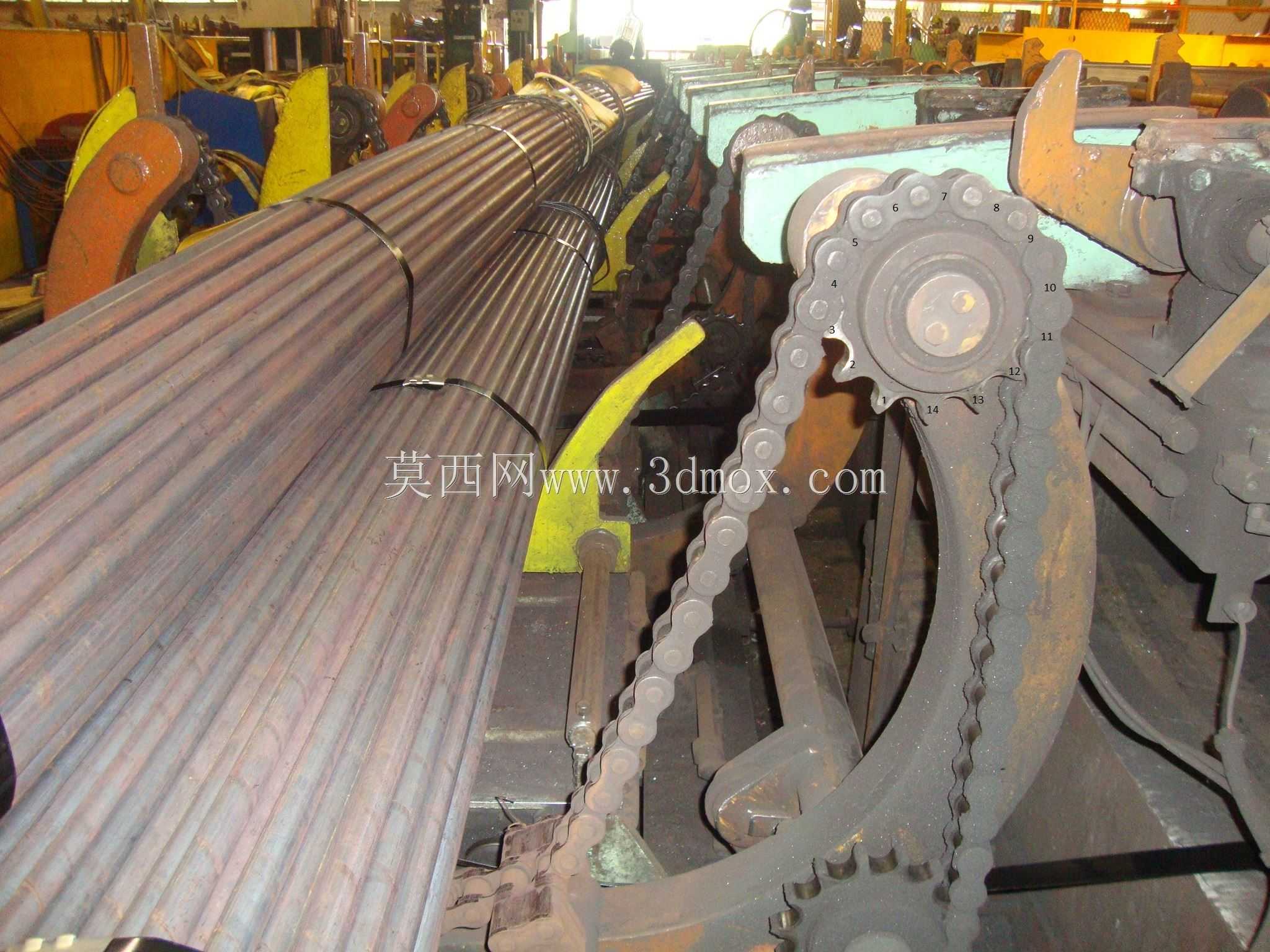

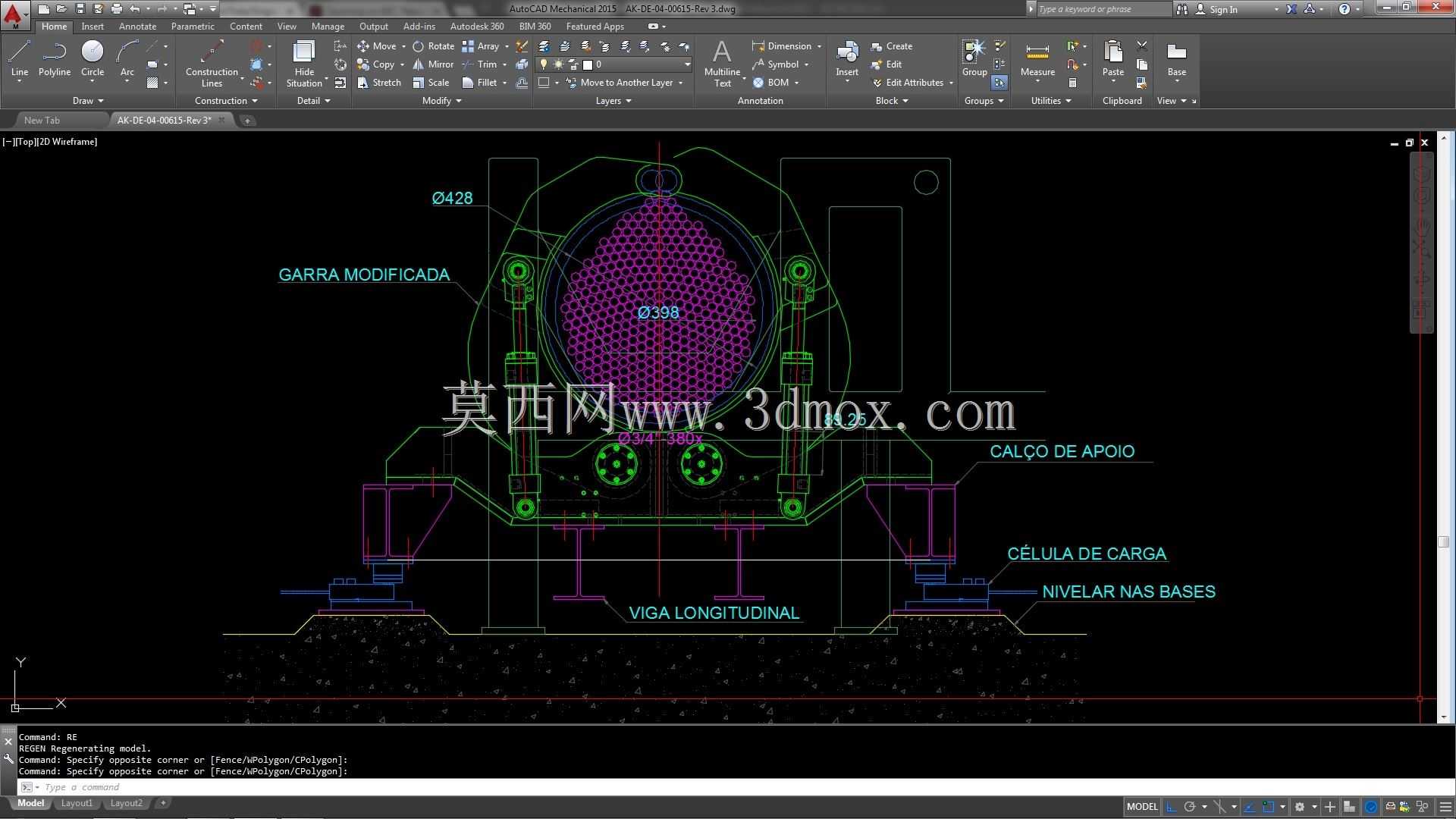

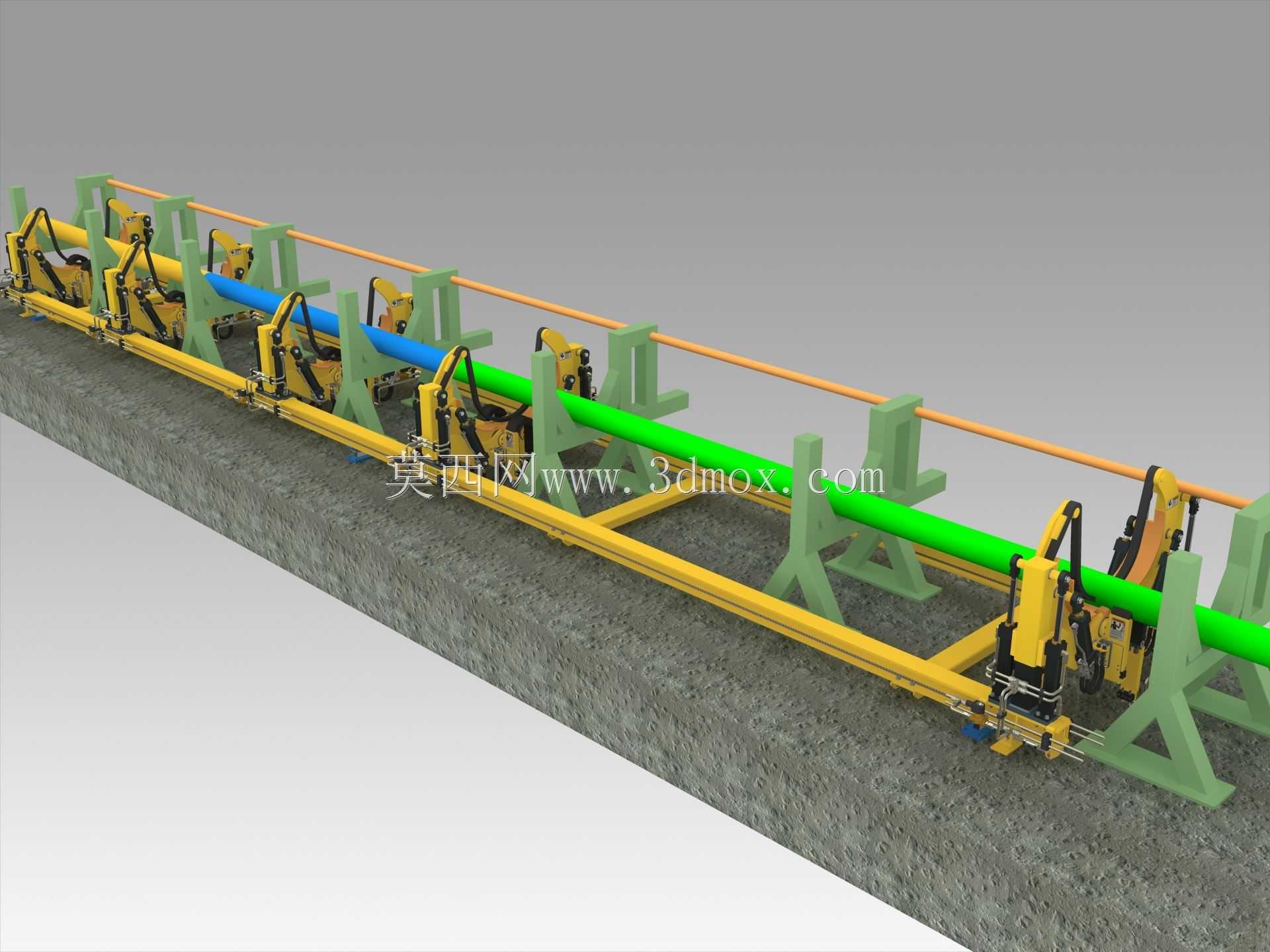

这款液压夹持机械爪主要面向重型物料搬运、工业废料拆解、大型工件周转作业场景，常见于废钢处理场站、重型机械加工车间、港口散货装卸工位，可适配不同规格的重型块状、柱状、异形硬质物料的抓取与转运作业，能够替代人工完成高危、大负载的夹持搬运工序，大幅降低一线作业人员的劳动强度与安全风险。整套机构采用对称式双夹臂布局，以立式液压支撑座为安装基体，两侧夹臂通过铰接销轴与基体连接，每侧夹臂配置独立的液压驱动油缸，油缸两端分别通过铰接座与夹臂、基体相连，可通过液压系统的压力调节实现夹持力的精准控制，针对不同硬度、重量的物料匹配对应的夹持输出力，既避免夹持力不足导致物料脱落，也能防止夹持力过大损伤工件表面。夹臂内侧设计有弧形贴合面与防滑耐磨衬板安装位，弧形轮廓可更好贴合圆柱类、大块不规则物料的外轮廓，增大接触面积分散夹持应力，耐磨衬板可根据作业磨损情况快速更换，延长整套机构的整体使用寿命。液压管路采用沿夹臂轮廓内嵌式排布设计，管路通过固定卡扣贴合臂身安装，避免作业过程中物料剐蹭、碰撞损坏液压管路，同时兼顾整体外观的整洁性，减少管路外露带来的积尘、磕碰隐患。设计过程中重点考量了铰接点的受力分布，所有铰接位置均配置了带密封结构的耐磨轴套，可承受大负载下的径向载荷，同时阻挡粉尘、碎屑进入铰接缝隙，降低转动副的磨损速率。整套机构的安装边界以底部立式基座的安装法兰为基准，法兰面预留了标准螺栓安装孔位，可直接适配挖掘机小臂、工业重载机械手末端、固定式搬运工位的旋转支座，安装时无需对连接端做额外改造，夹臂完全张开时的最大开合尺寸可覆盖常规重型物料的外径范围，闭合时最小夹持尺寸可适配小型块状物料的抓取需求，夹臂的开合行程通过油缸行程做硬限位，同时可搭配液压系统的行程传感器实现开合度的实时反馈，适配自动化作业的控制需求。机构整体采用高强度合金钢结构焊接成型，关键受力位置做了加厚加强筋处理，在保证整体结构刚性、满足大负载夹持需求的前提下，尽可能优化臂身的截面结构，降低整套机构的自重，减少配套承载设备的负载负担。
