ISO7241-1标准开闭式液压快卸接头结构

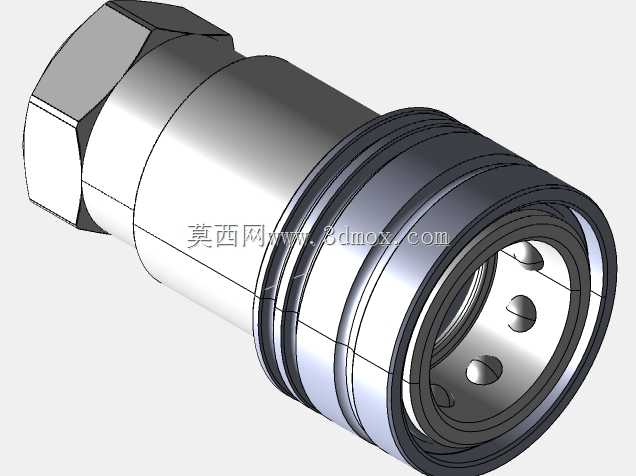

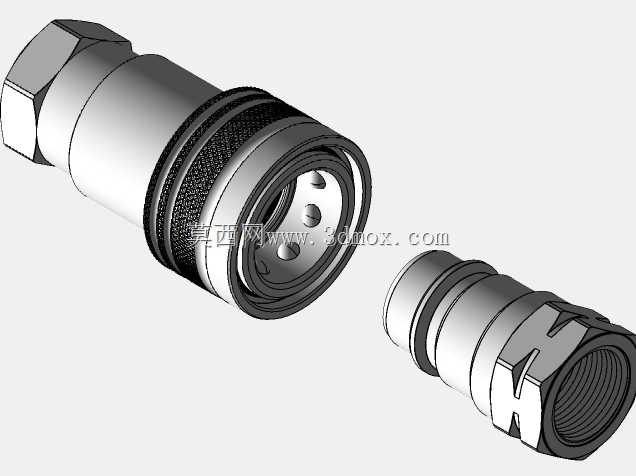

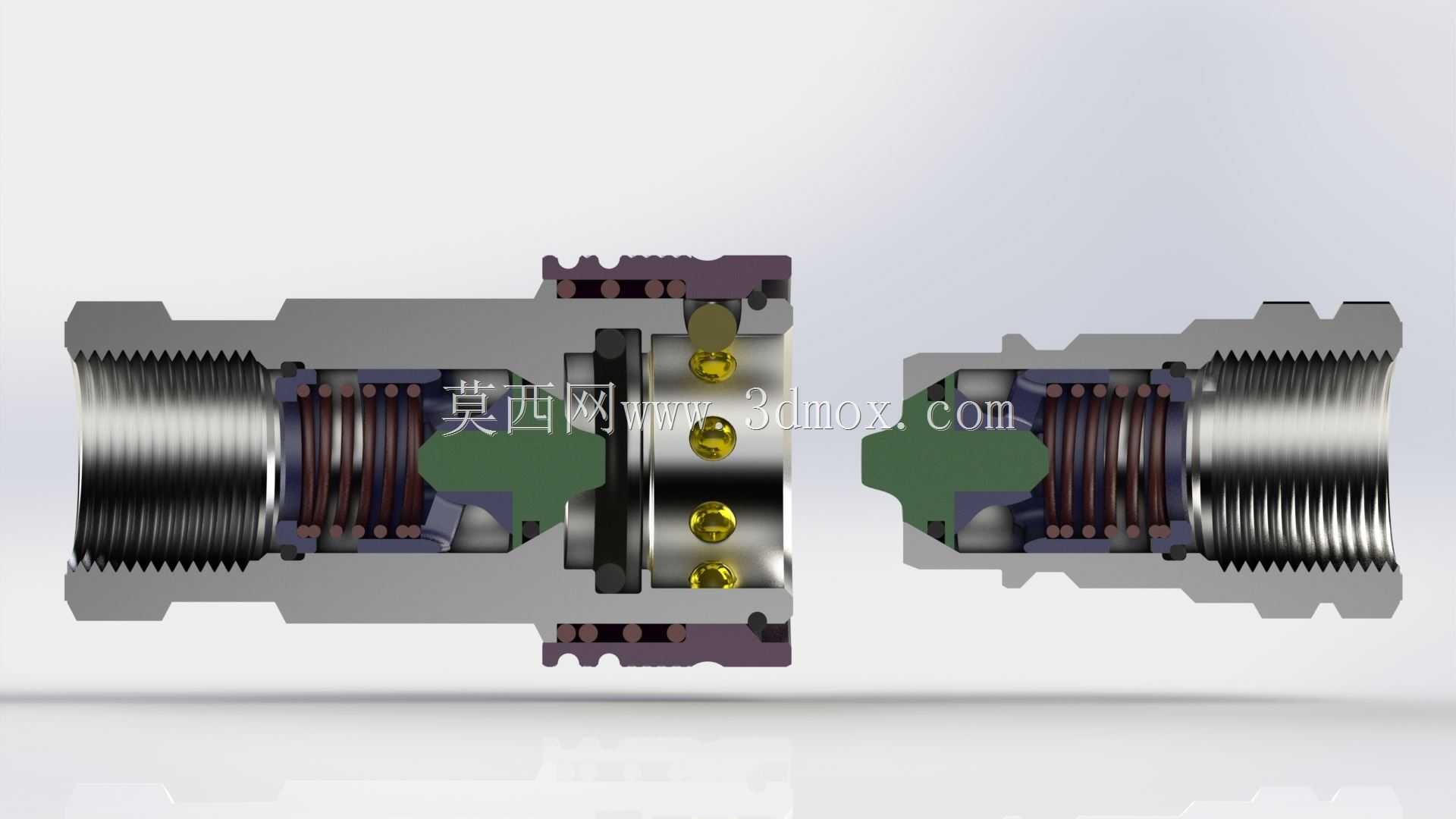

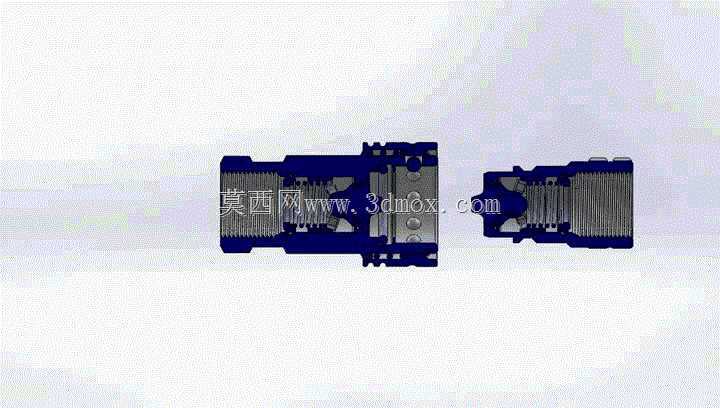

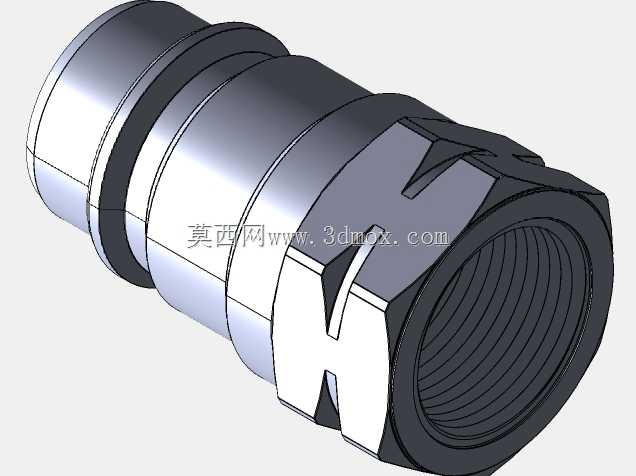

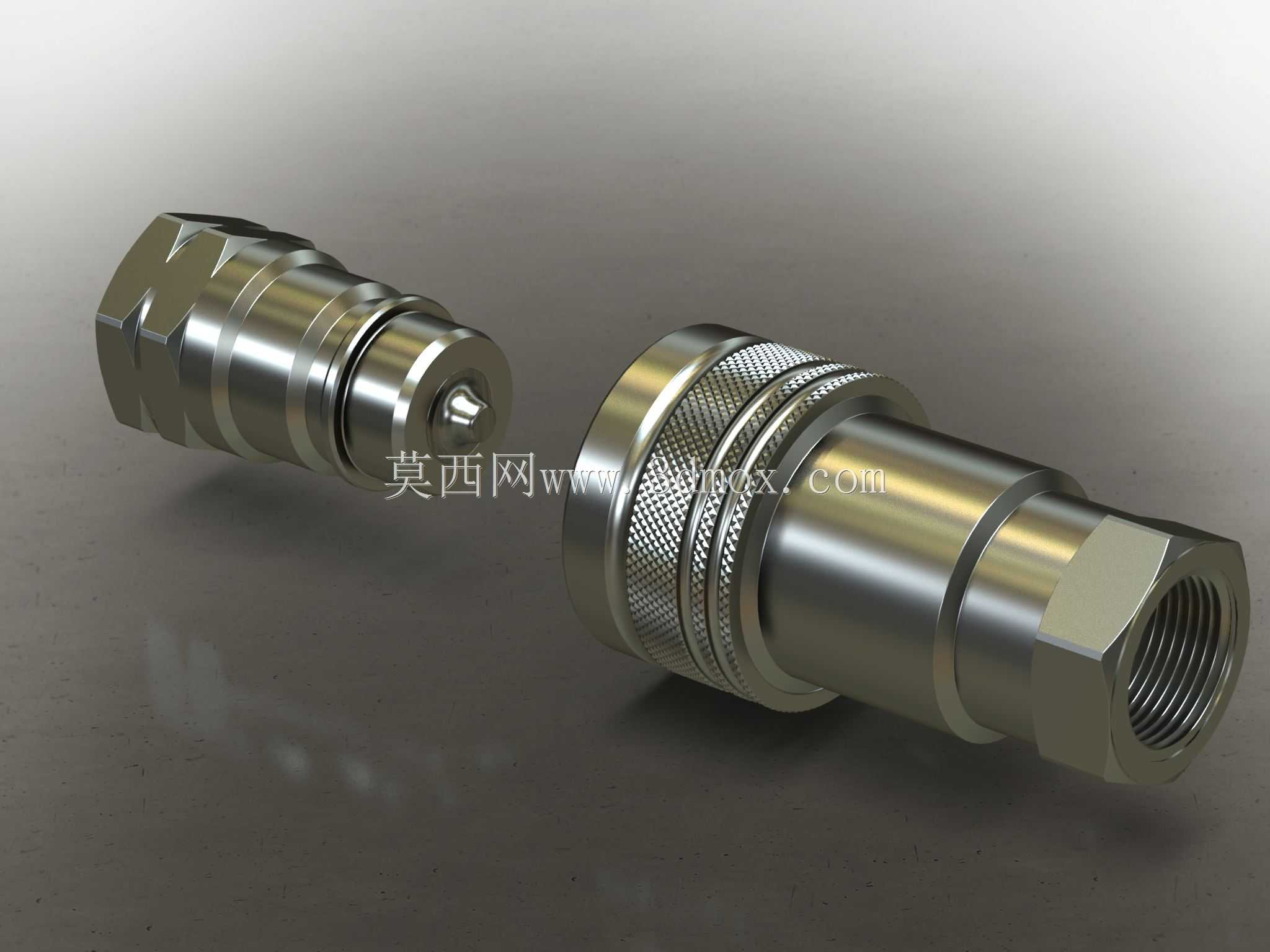

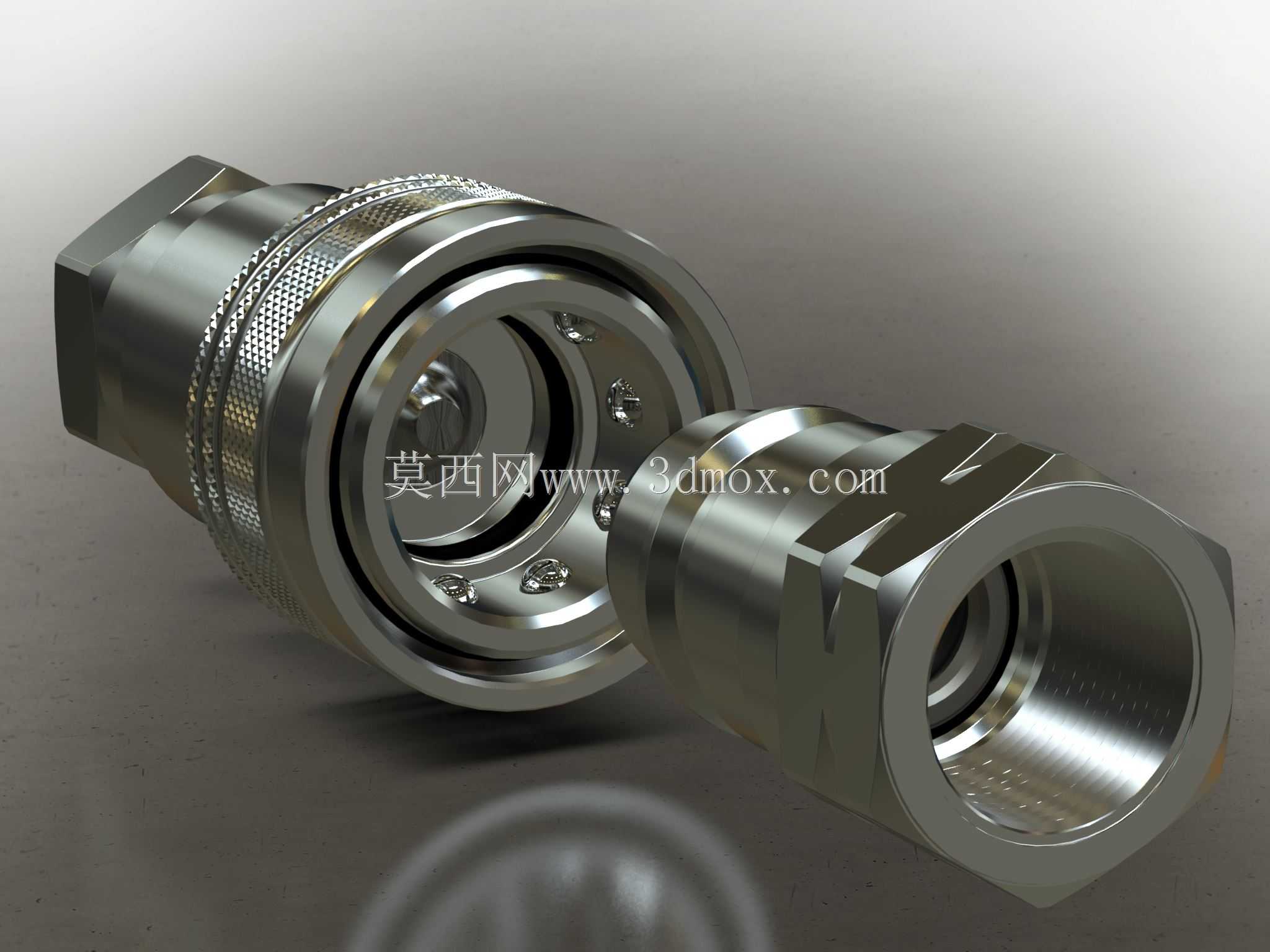

这款快卸接头参照ISO 7241-1 A型标准设计，属于开闭式液压快速联轴器，核心应用场景覆盖工业液压系统与农业机械液压管路，在工程机械、农用拖拉机、林业设备、矿山液压机具的管路连接场景中被广泛使用，主要解决液压管路频繁拆装的需求，避免拆装过程中液压油泄漏、管路进污的问题，同时大幅缩短管路对接、拆卸的作业时间，降低现场管路维护的操作难度。从实际用途来看，该接头可实现液压管路的无工具快速对接与分离，对接完成后自动导通油路，分离时两端阀芯自动闭合，既可以防止管路内的液压油外泄，减少液压介质损耗与现场污染，也能阻挡外界灰尘、杂质进入液压管路内部，保护液压泵、阀、油缸等核心元件不受颗粒污染物磨损，延长整套液压系统的维护周期与使用寿命。从功能特性来看，接头内部采用钢珠锁止结构，对接时公头插入母头，内部钢珠卡入公头的锁止槽位，配合外侧的锁止套实现可靠的轴向固定，可承受液压系统的工作压力冲击，不会在带压工况下出现意外脱开的问题；两端内置的弹簧复位阀芯，在分离状态下依靠弹簧预紧力压紧密封面实现截止，对接时公头顶杆与母头顶杆互相顶推，克服弹簧力打开阀芯流道，实现油路的全通导通，流道设计采用平滑过渡结构，尽可能降低液压油通过时的压力损失，减少系统发热。设计思路上，该结构优先保证密封可靠性与操作便捷性，密封件采用适配液压油介质的耐油橡胶材质，布置在阀芯与接头壳体的配合面、公母头对接的配合面位置，可在额定工作压力下实现无泄漏密封；钢珠沿圆周均匀排布，保证锁止时受力均匀，承受径向与轴向载荷时不会出现应力集中；外侧的锁止套带有复位弹簧，拆卸时只需向后拉动锁止套即可释放钢珠，直接拔出公头完成分离，单人即可单手完成操作，无需额外辅助工具。外形与安装边界方面，接头两端采用标准外螺纹连接接口，可直接适配对应通径的液压管路、软管接头，整体外形为同轴圆柱结构，最大外径满足标准安装空间要求，对接后的总长度符合常规液压管路的布置余量，安装时只需保证两端管路的同轴度，无需额外调整安装角度，可适配狭小空间内的管路布置需求，在需要频繁更换液压机具、拆分管路模块的作业场景中，能够大幅提升管路拆装的作业效率，降低运维人员的劳动强度。
