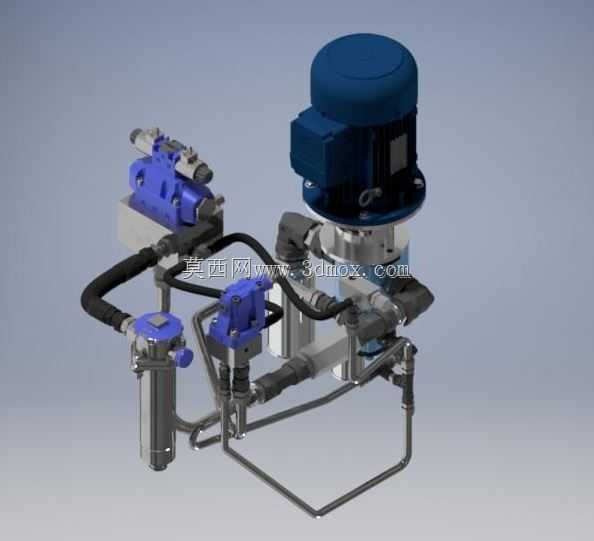

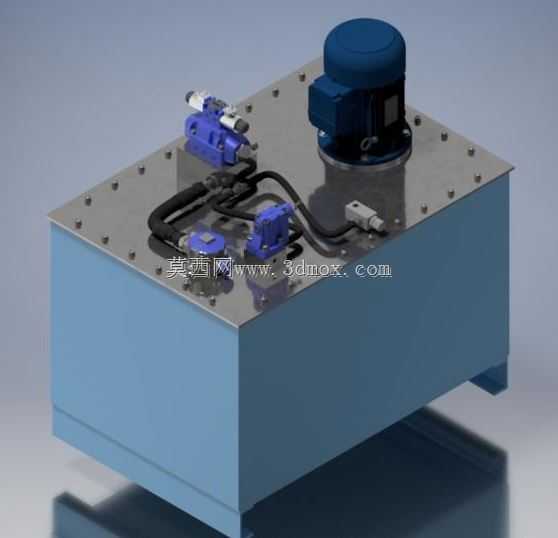

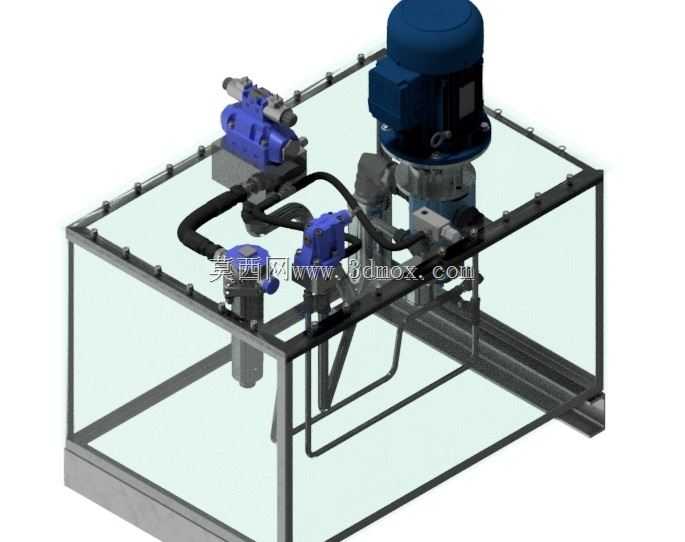

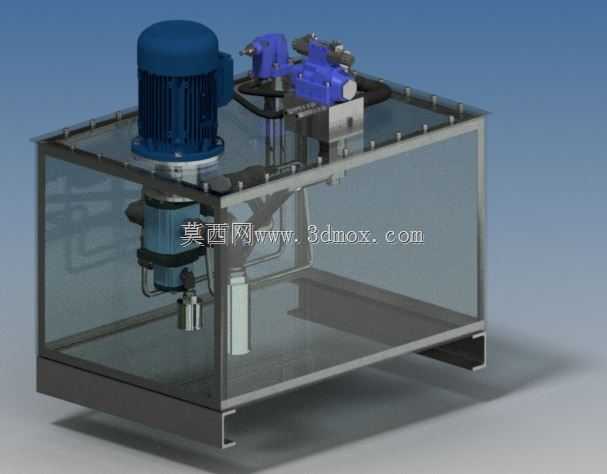

高低压组合式潜水液压动力泵站结构

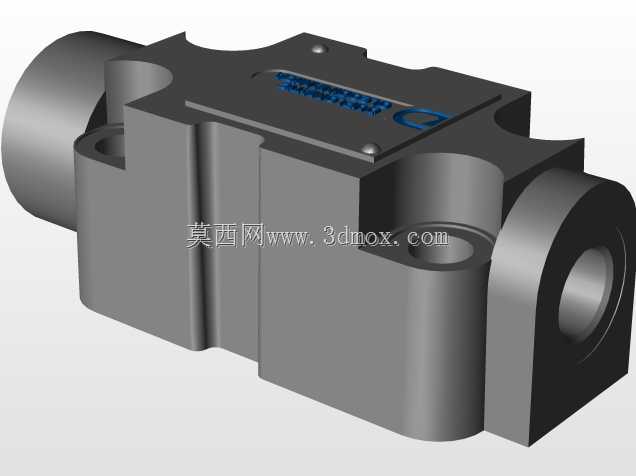

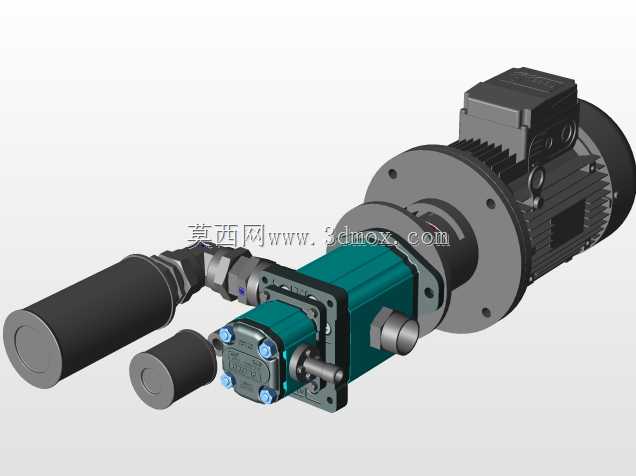

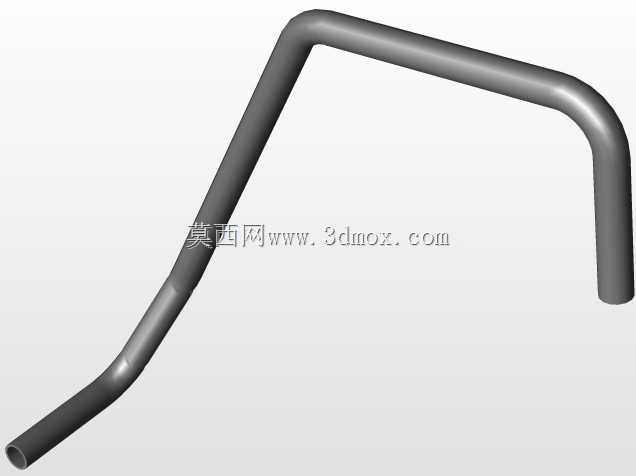

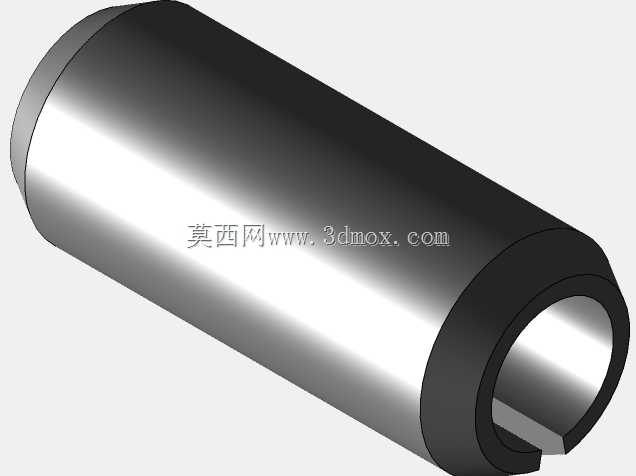

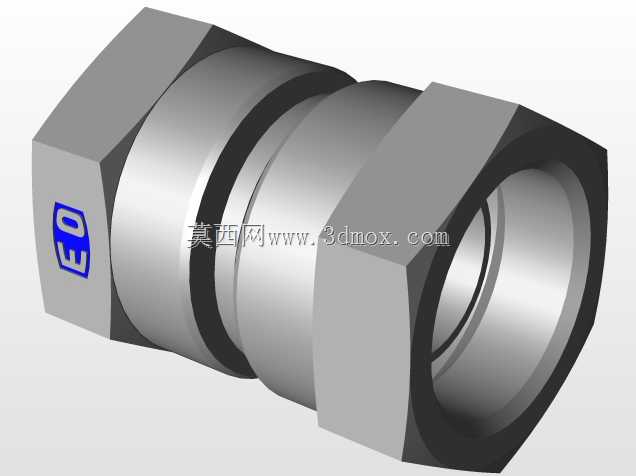

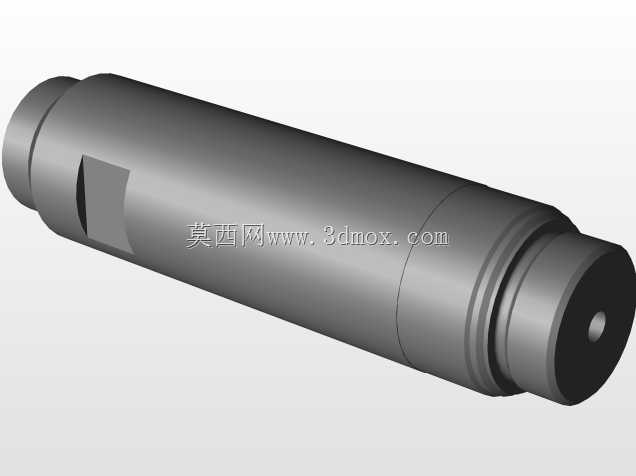

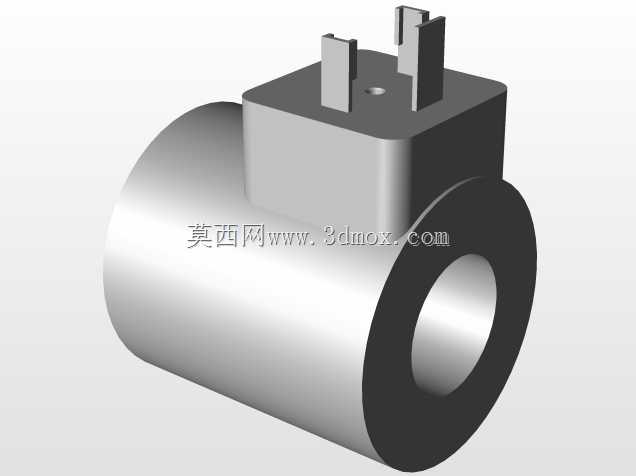

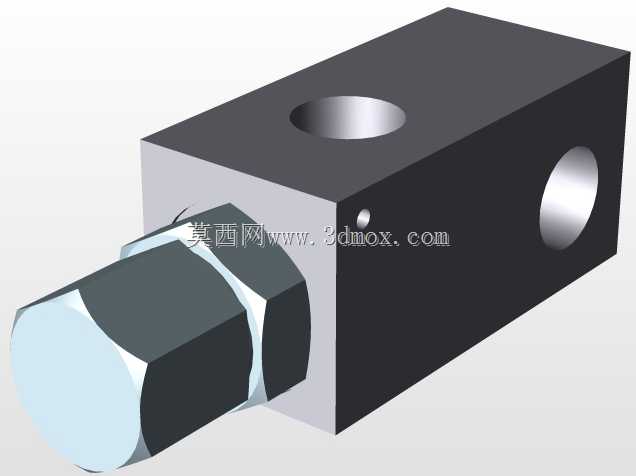

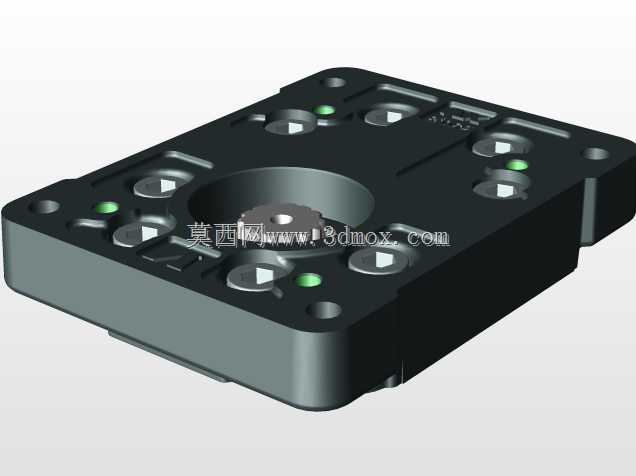

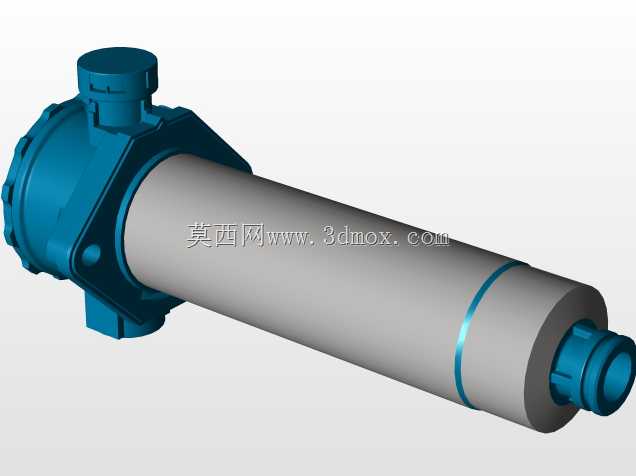

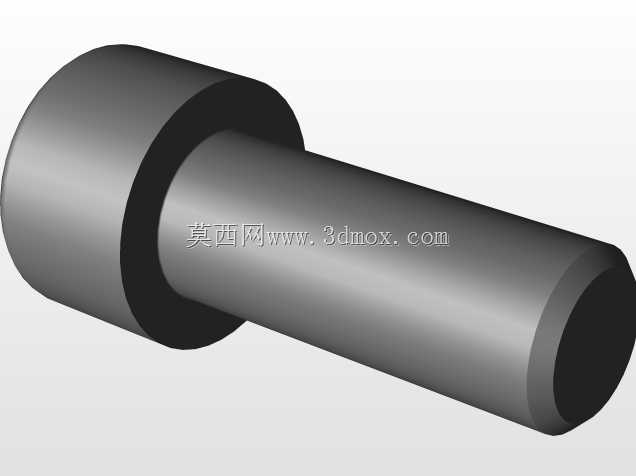

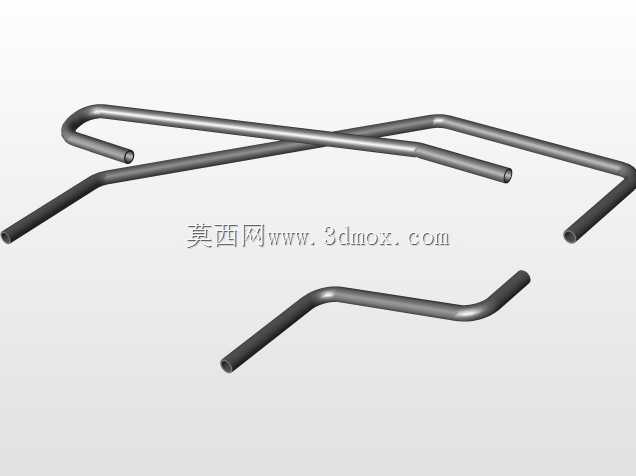

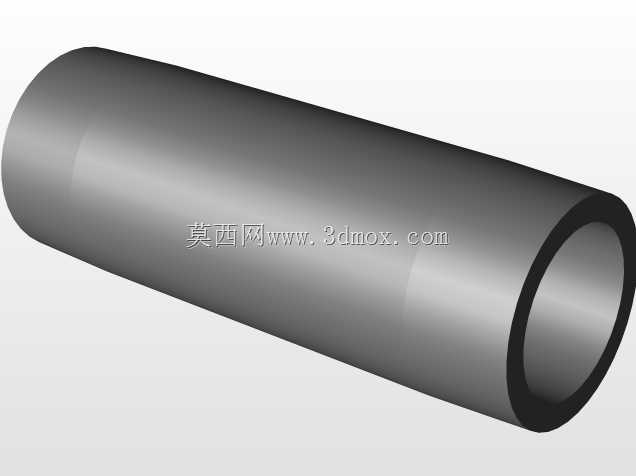

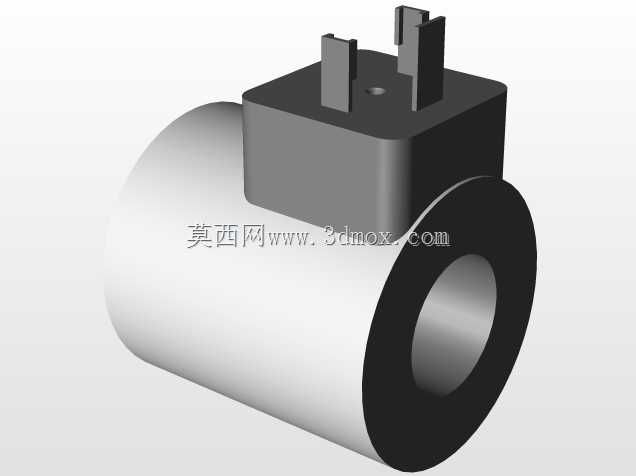

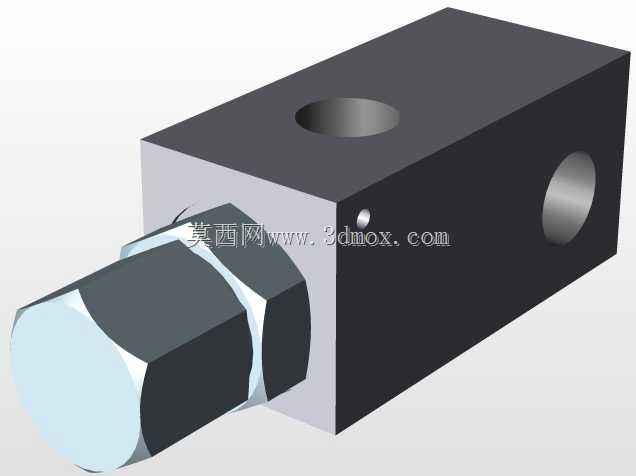

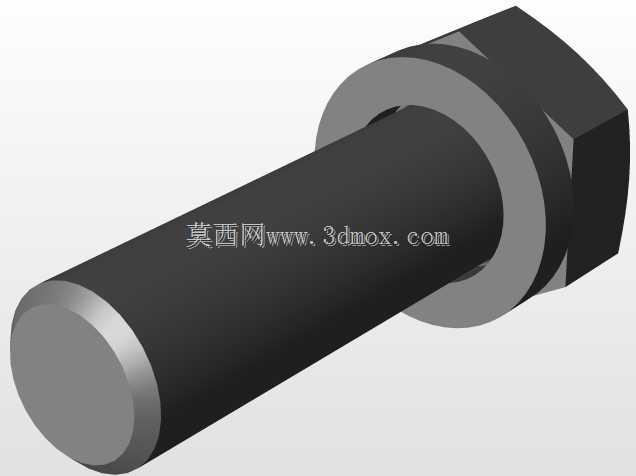

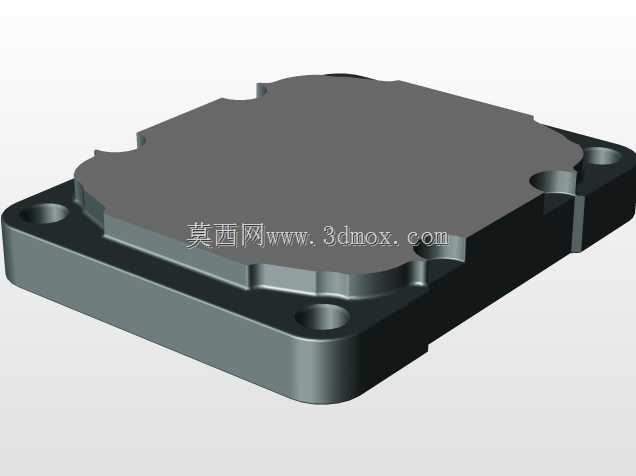

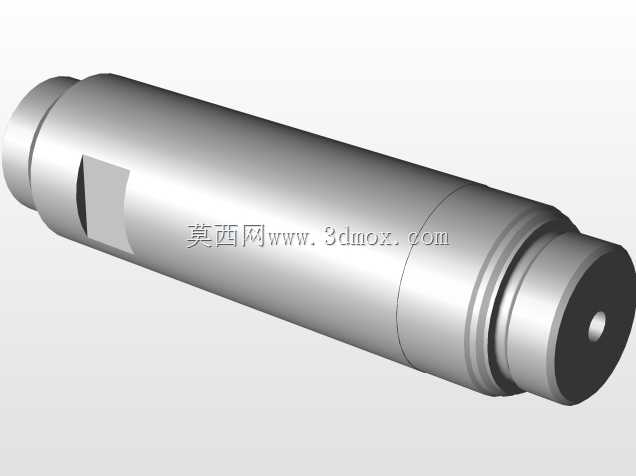

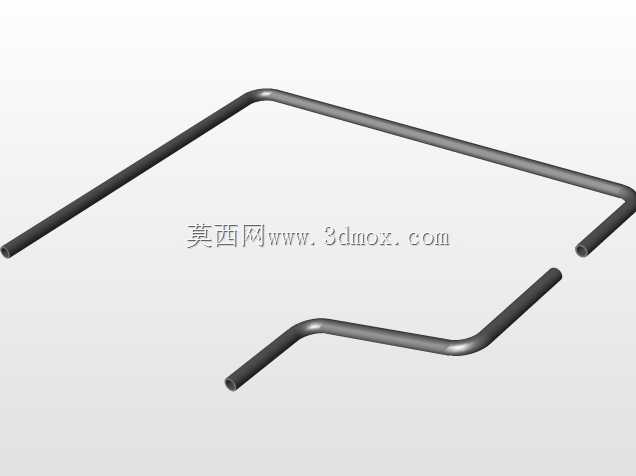

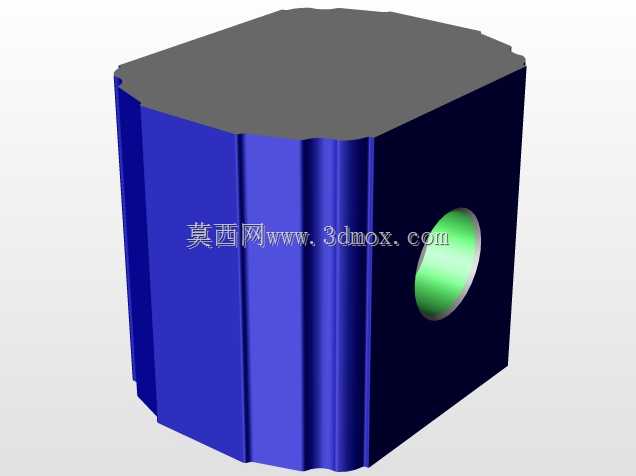

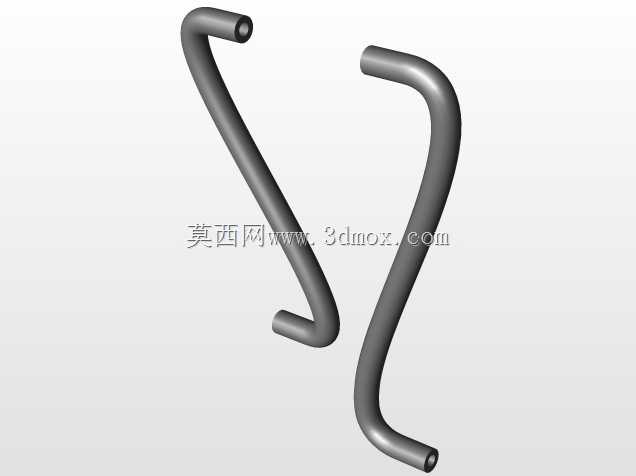

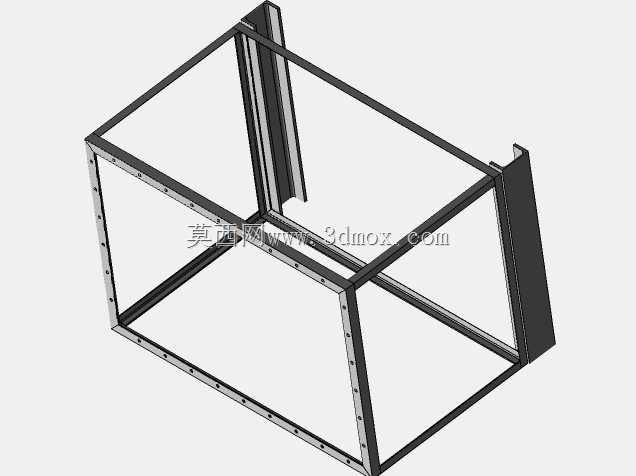

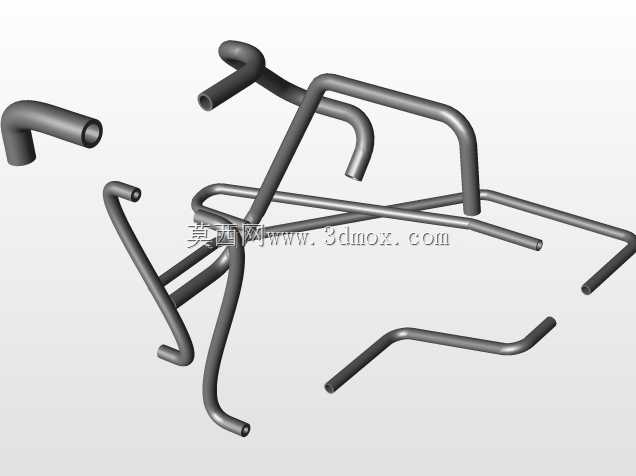

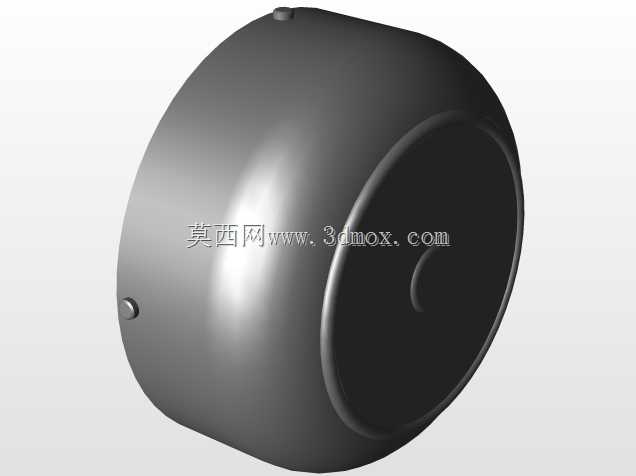

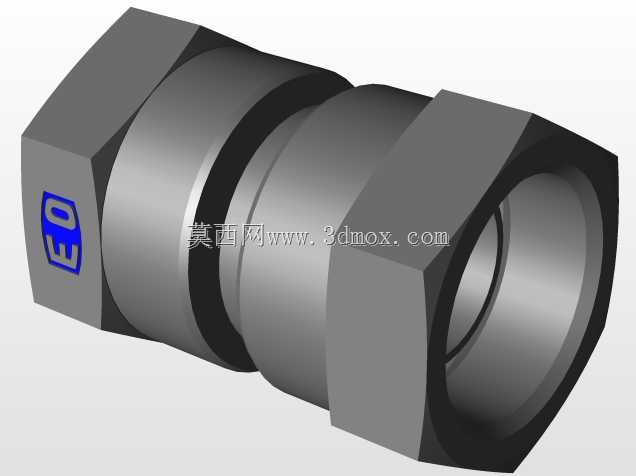

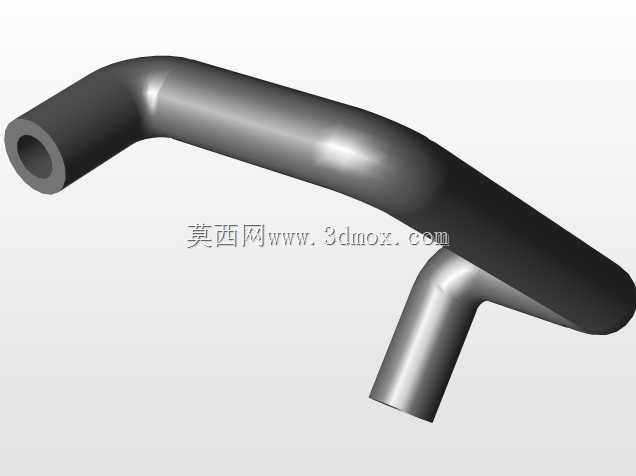

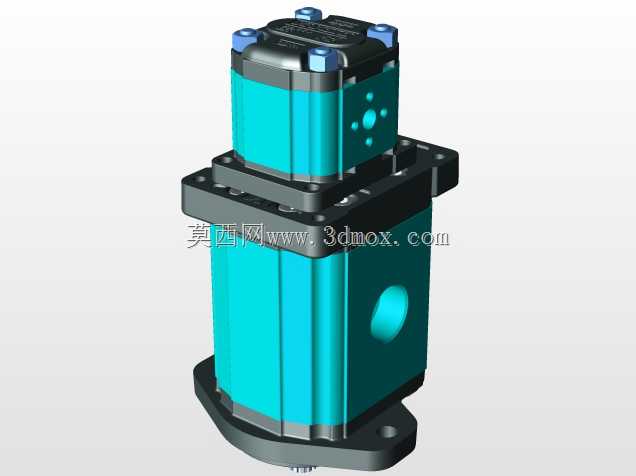

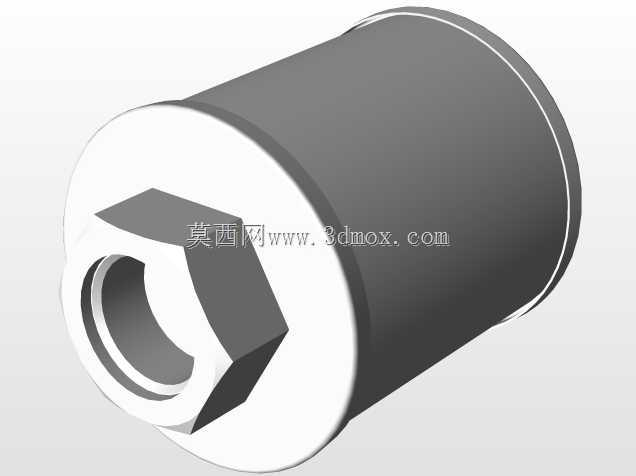

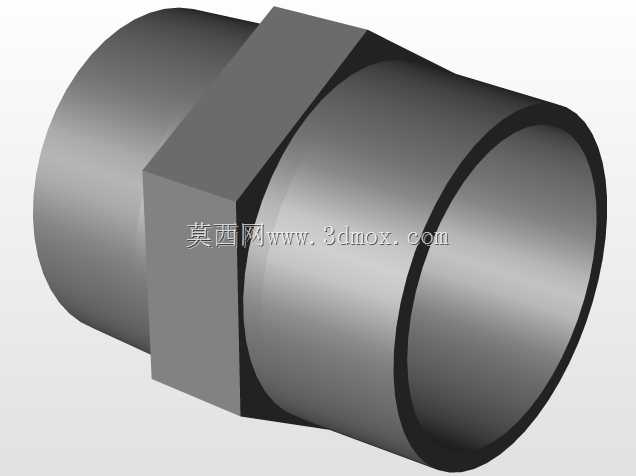

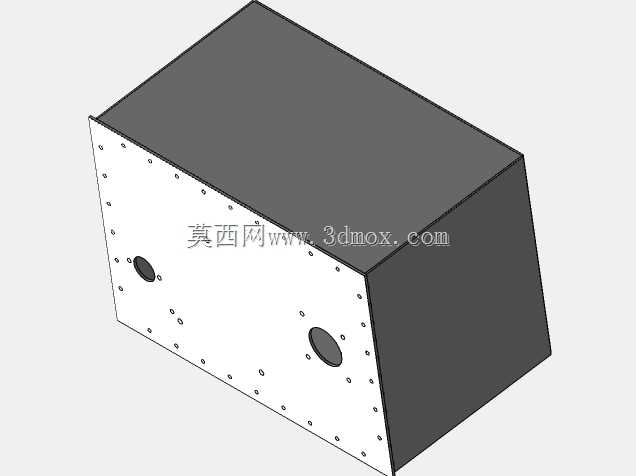

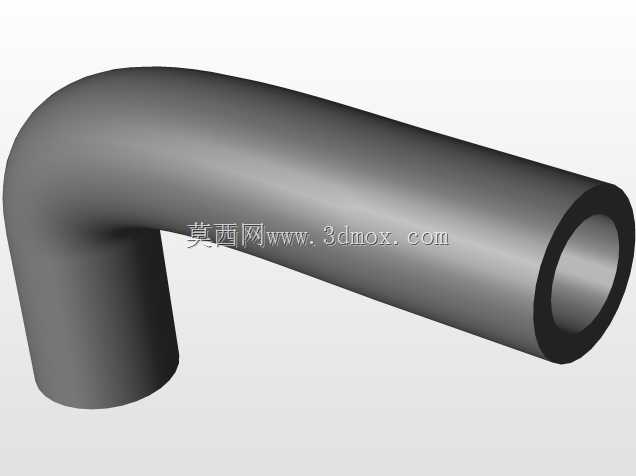

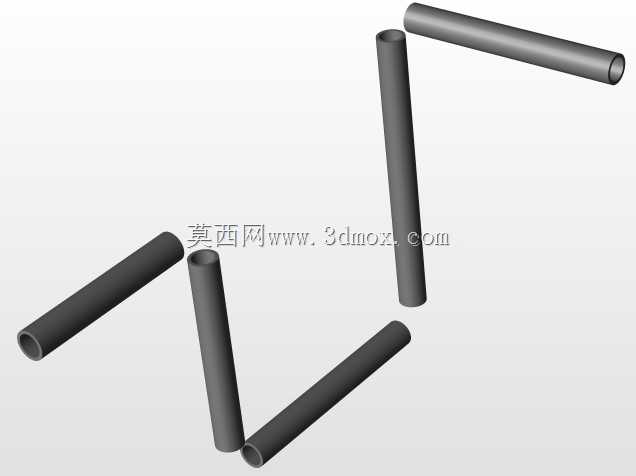

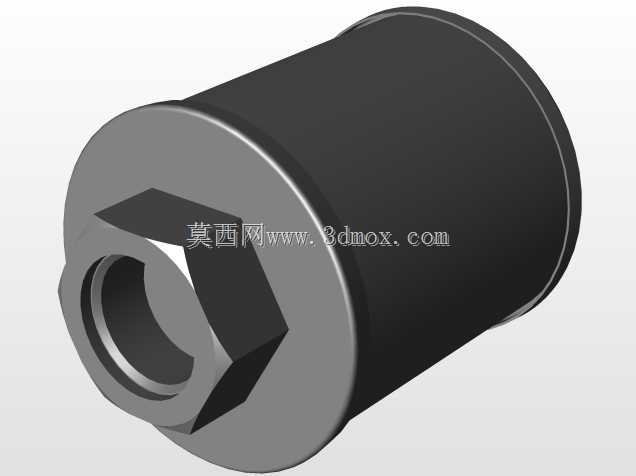

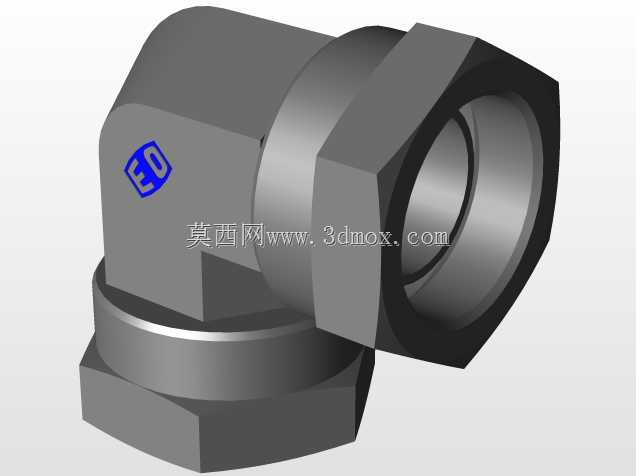

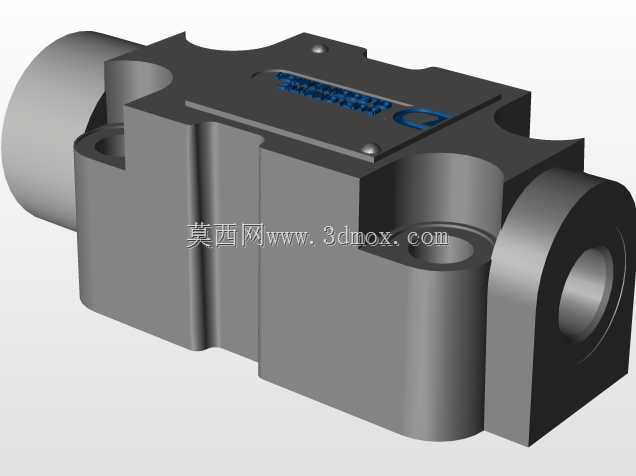

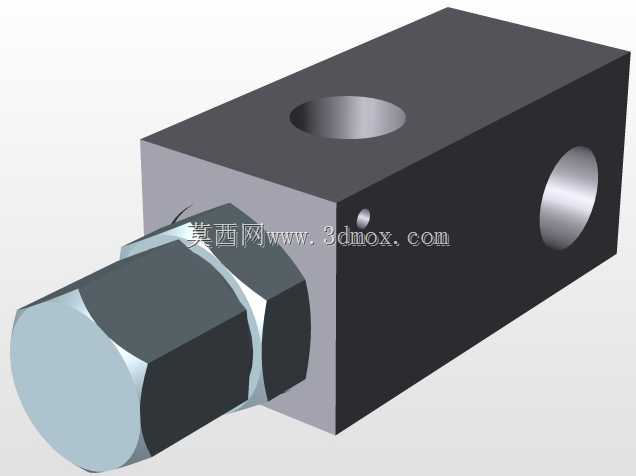

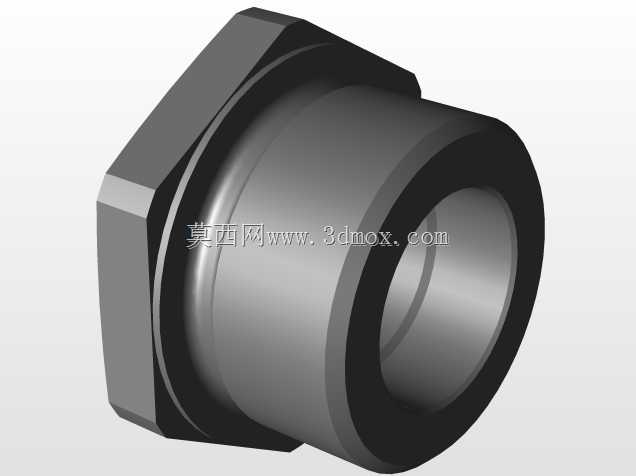

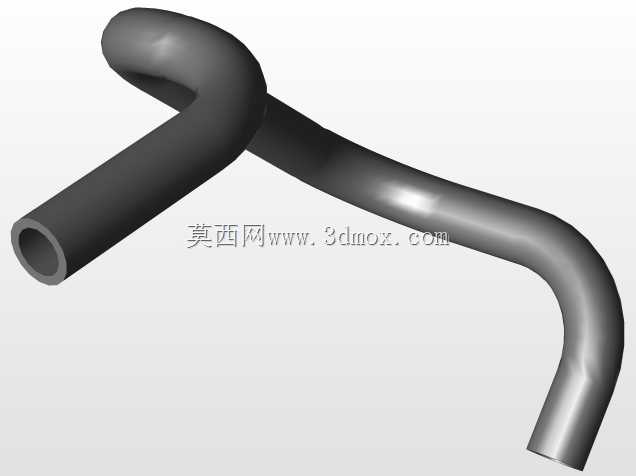

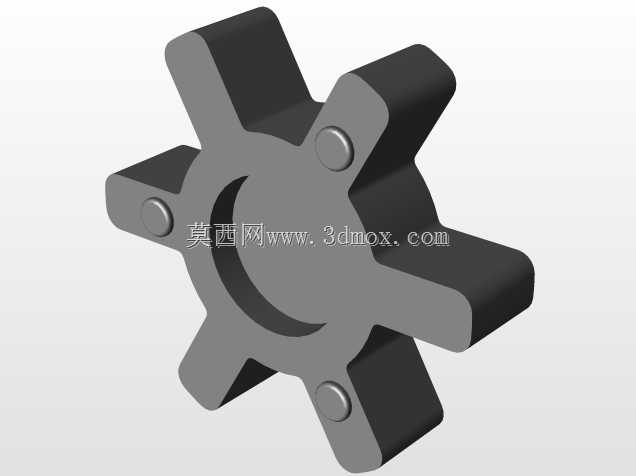

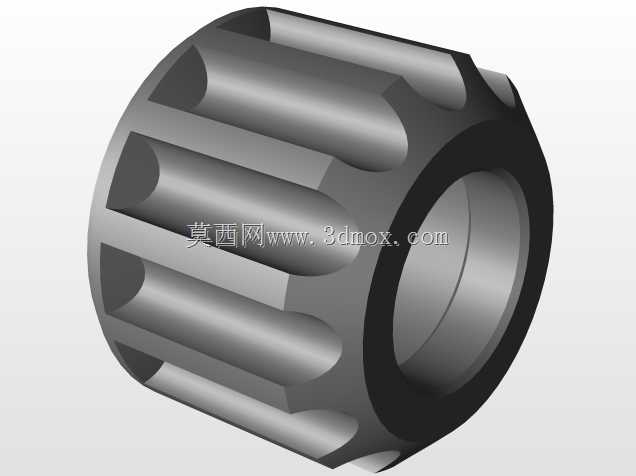

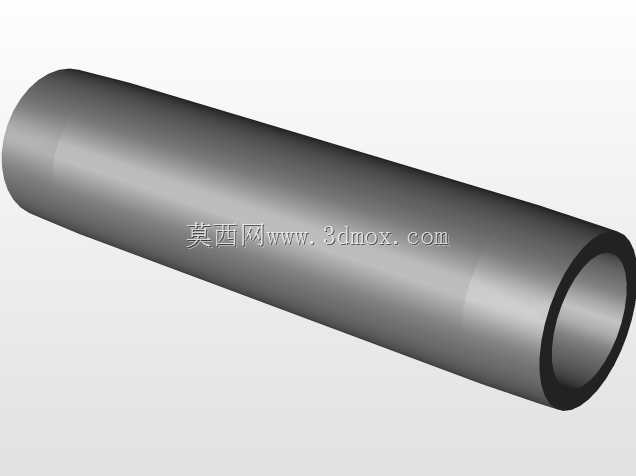

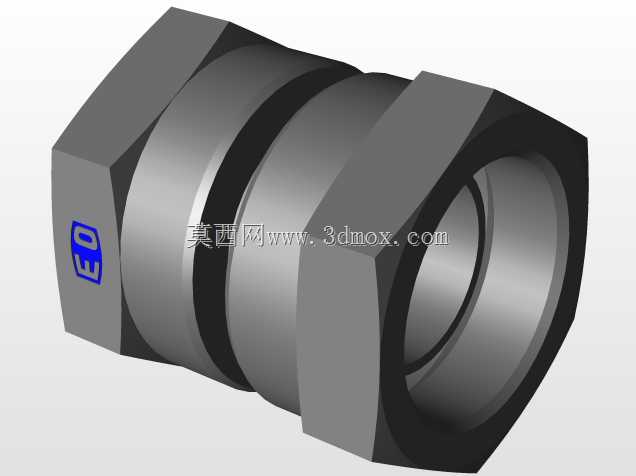

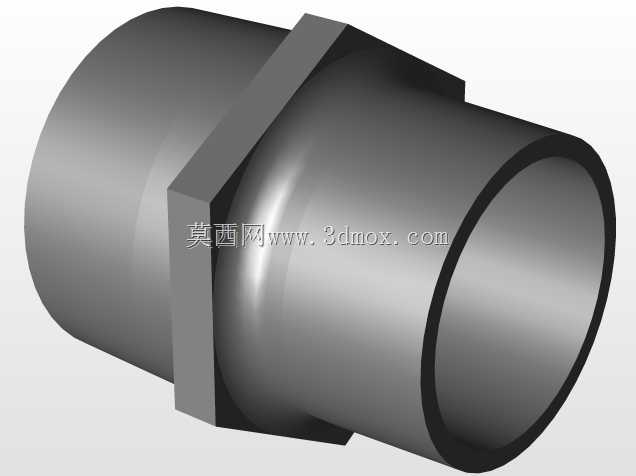

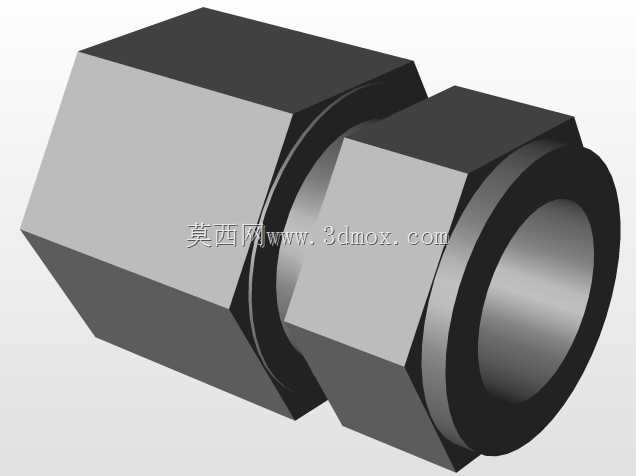

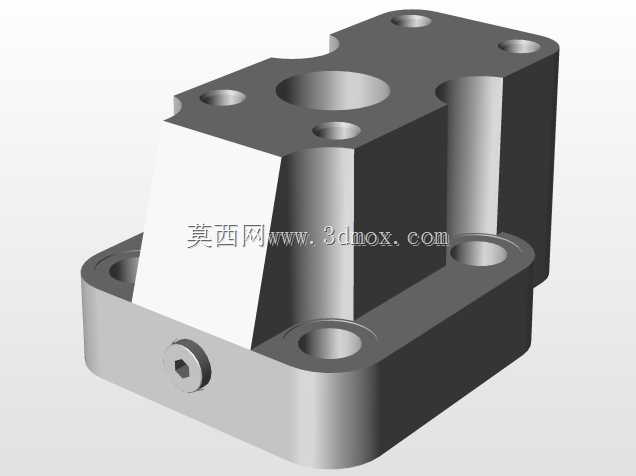

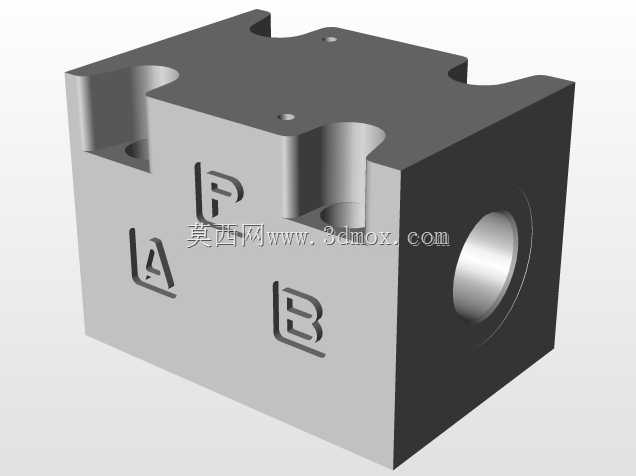

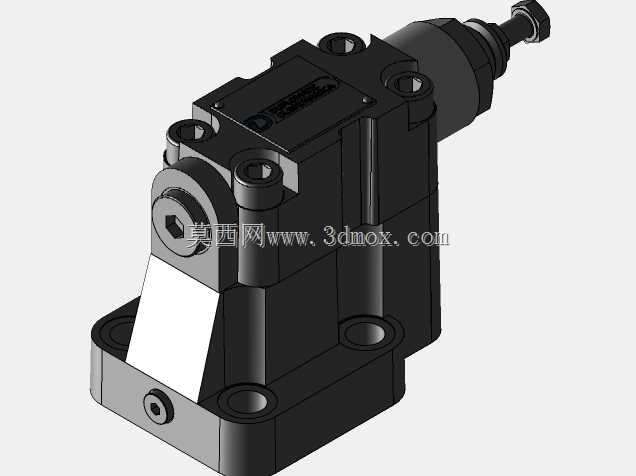

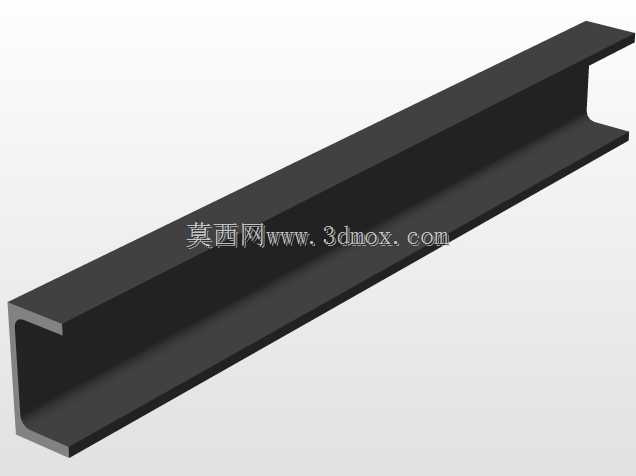

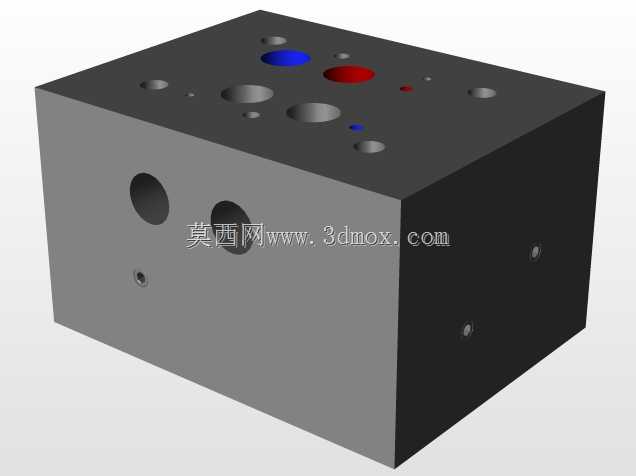

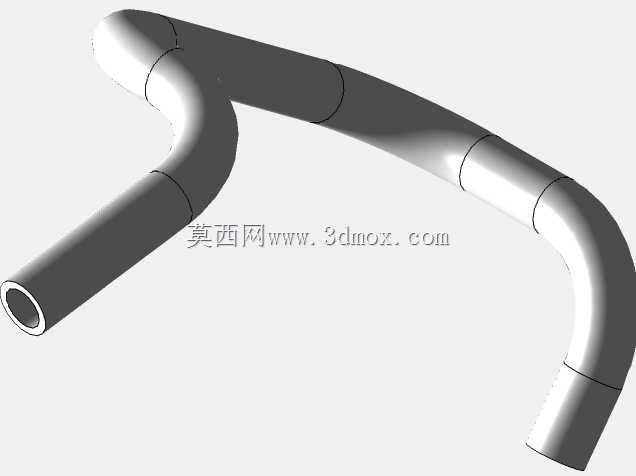

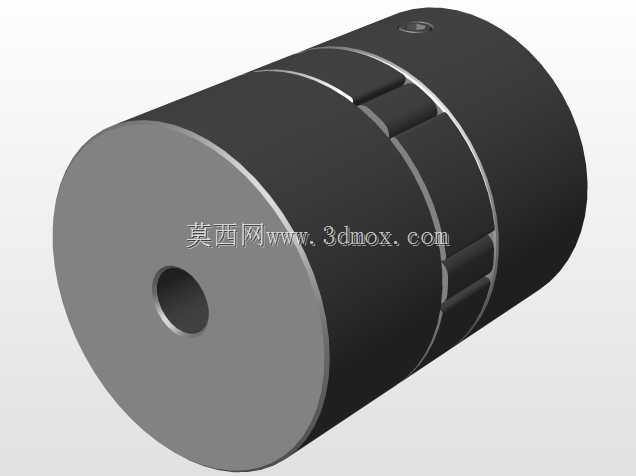

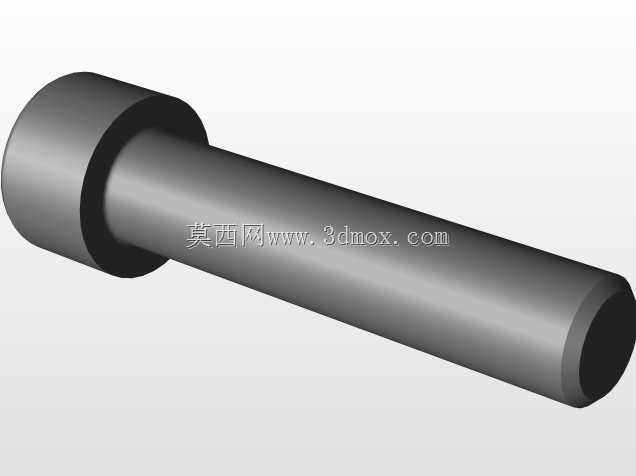

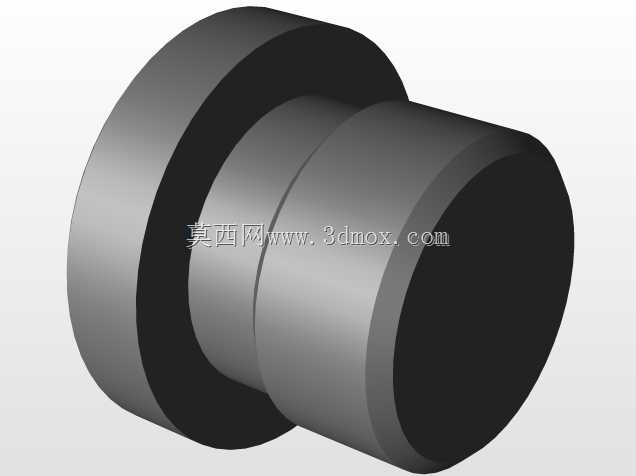

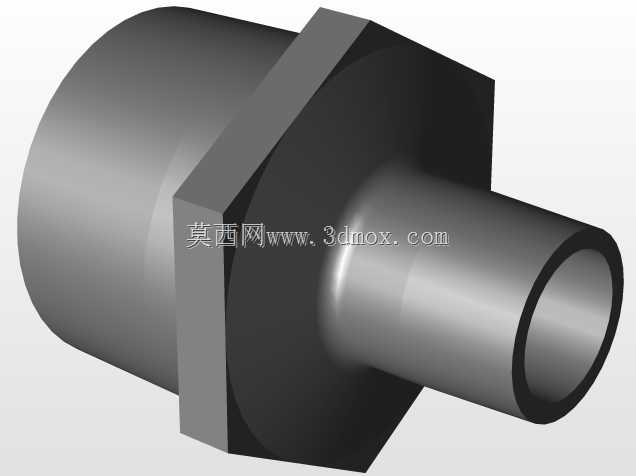

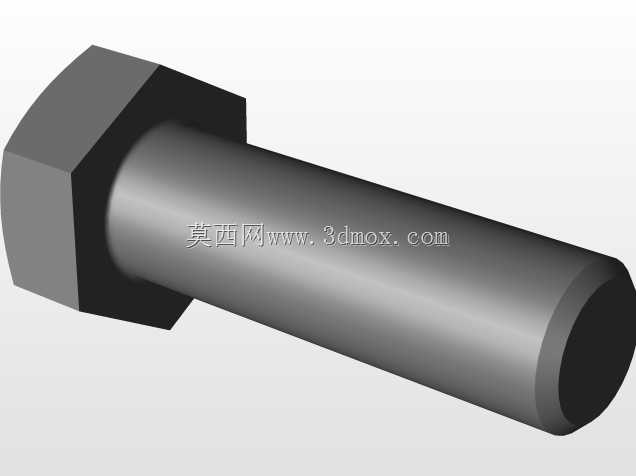

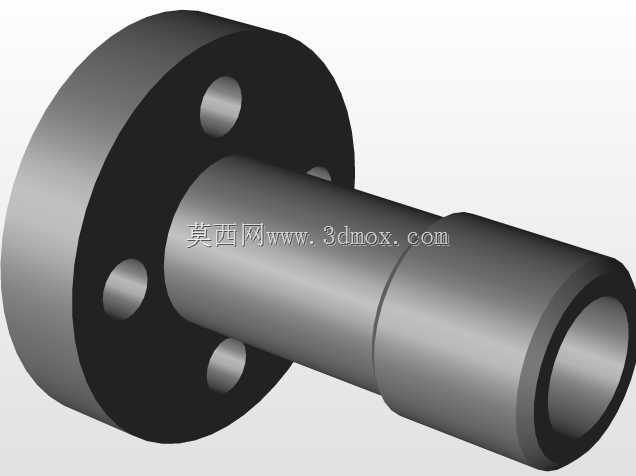

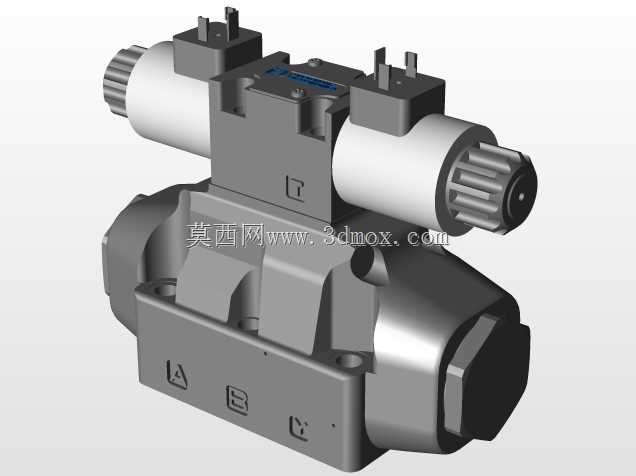

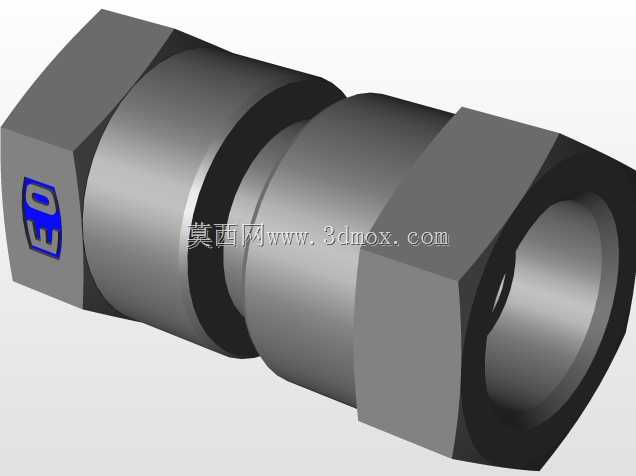

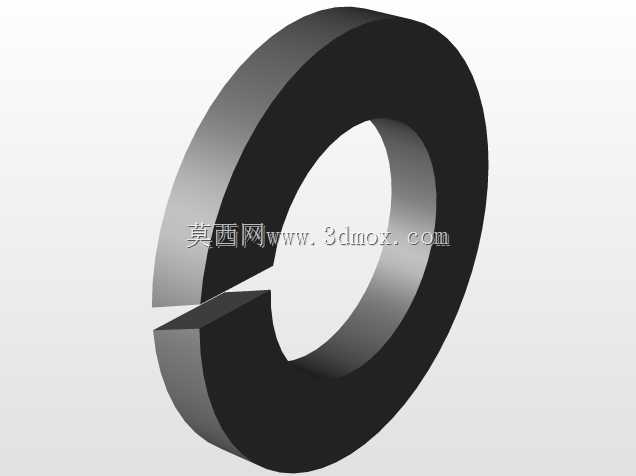

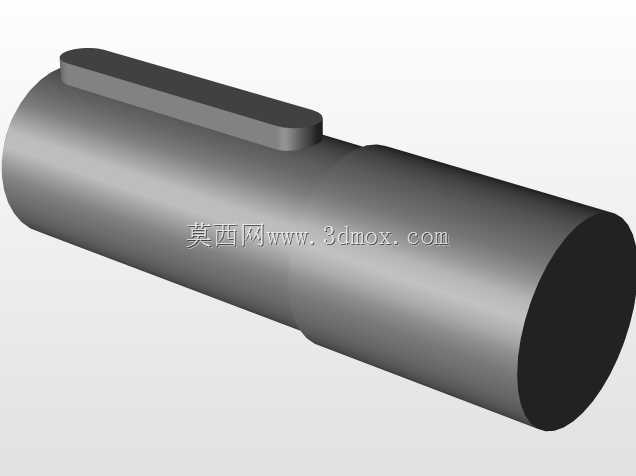

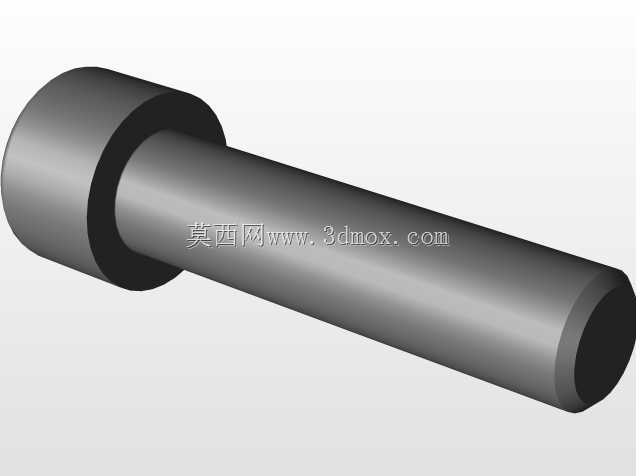

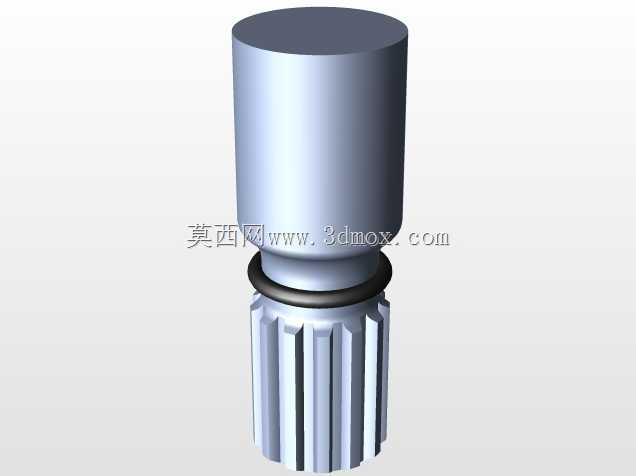

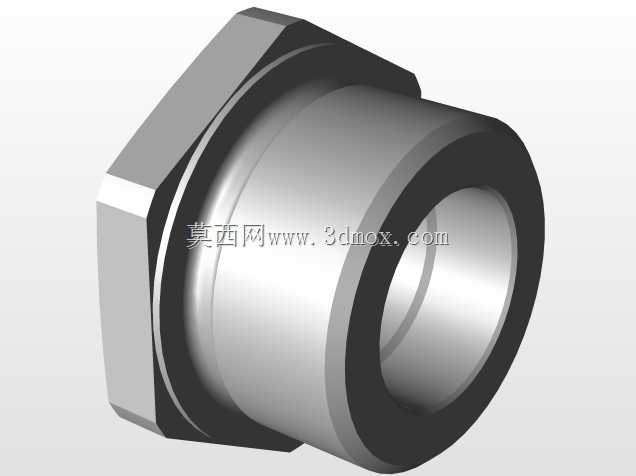

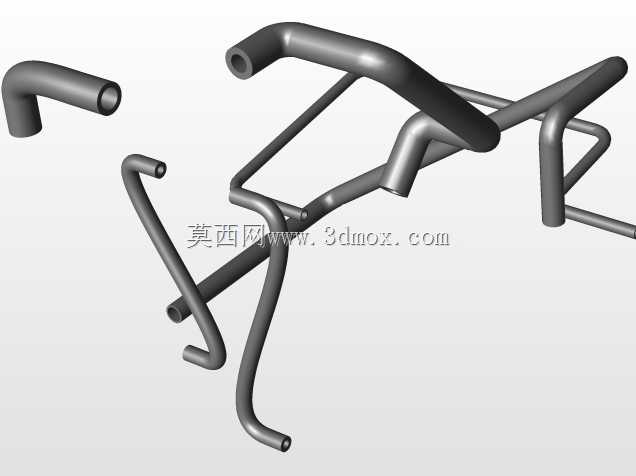

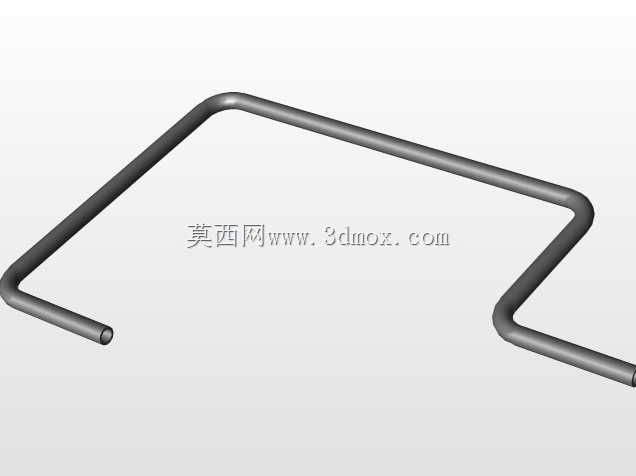

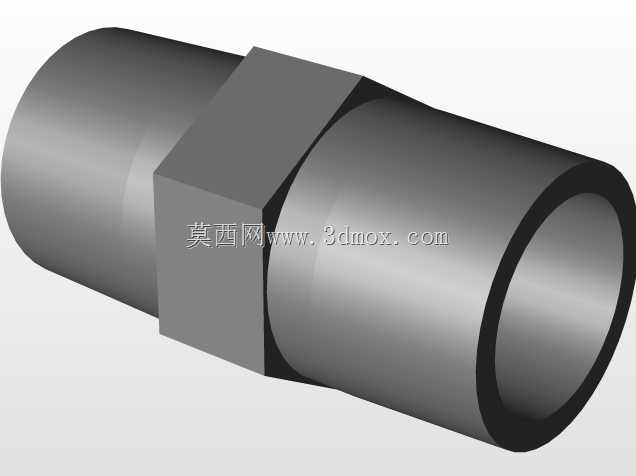

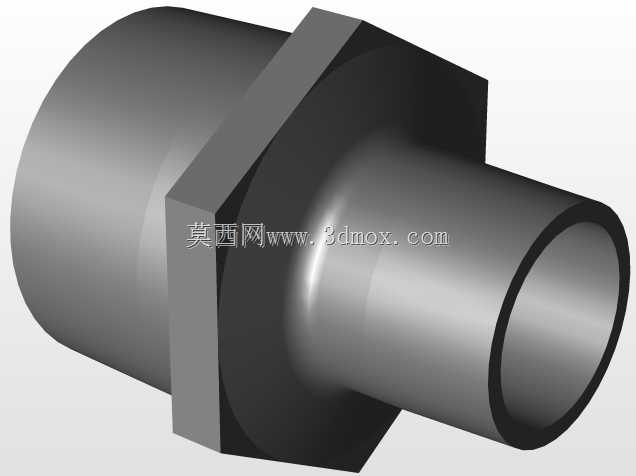

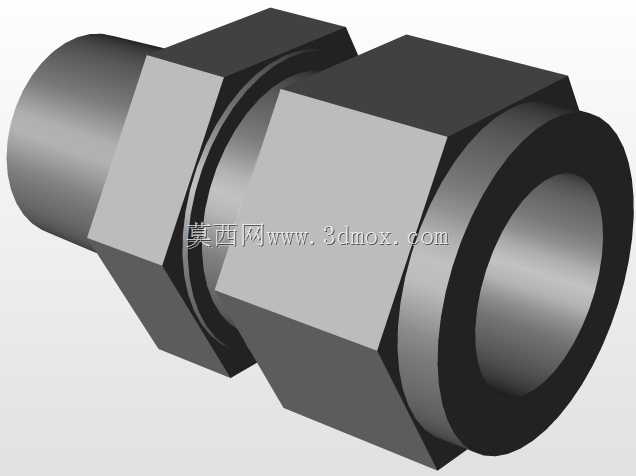

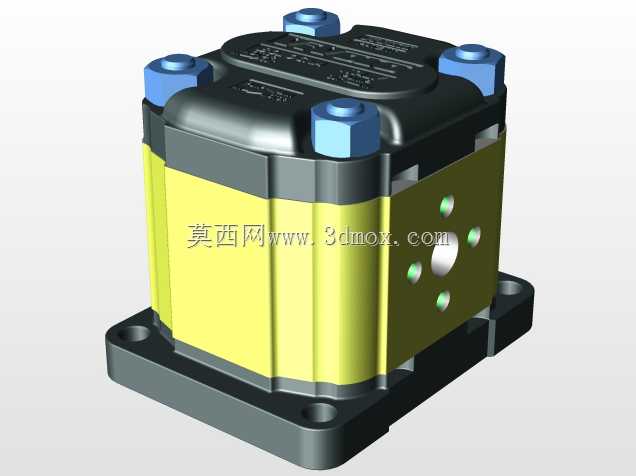

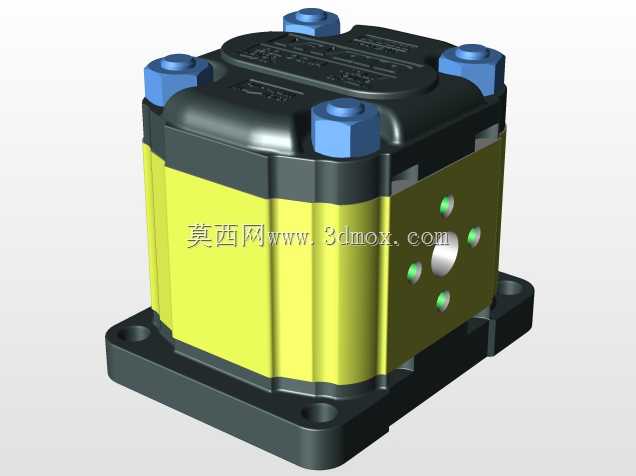

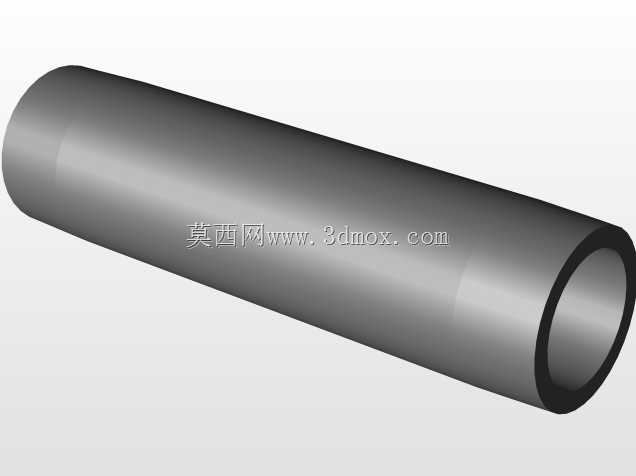

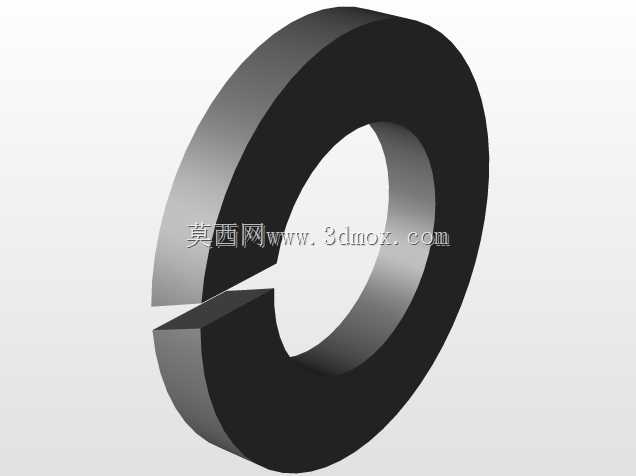

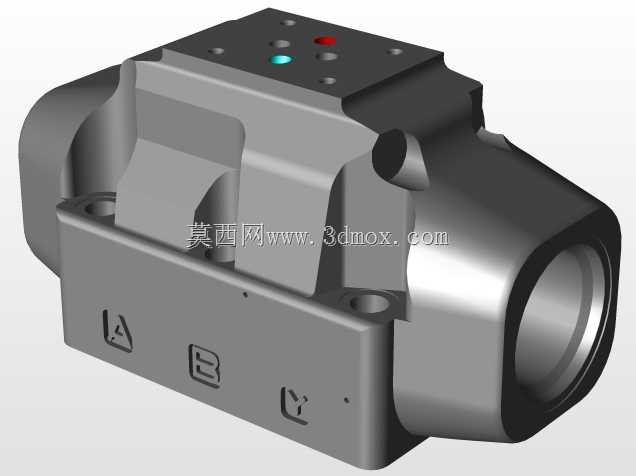

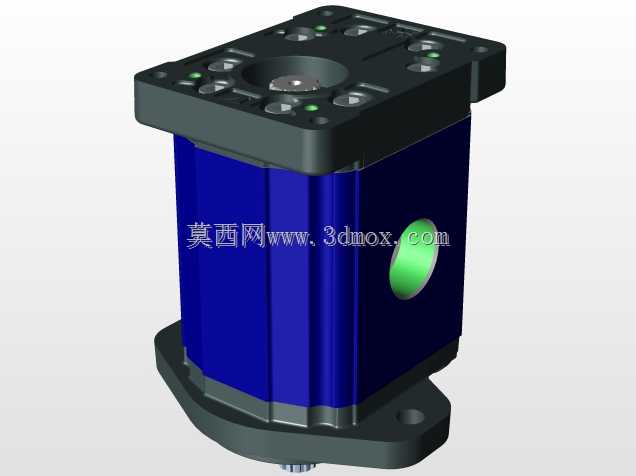

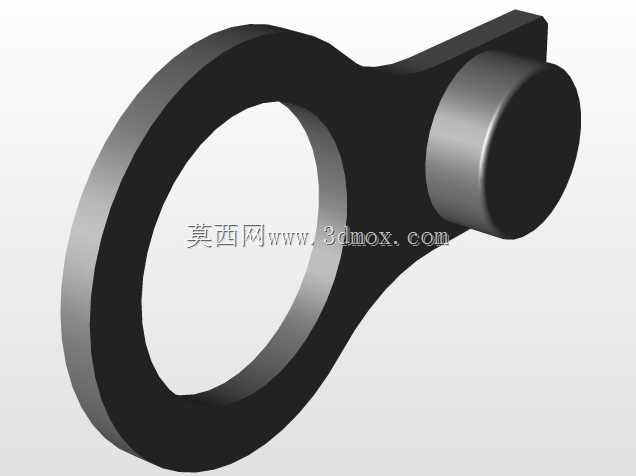

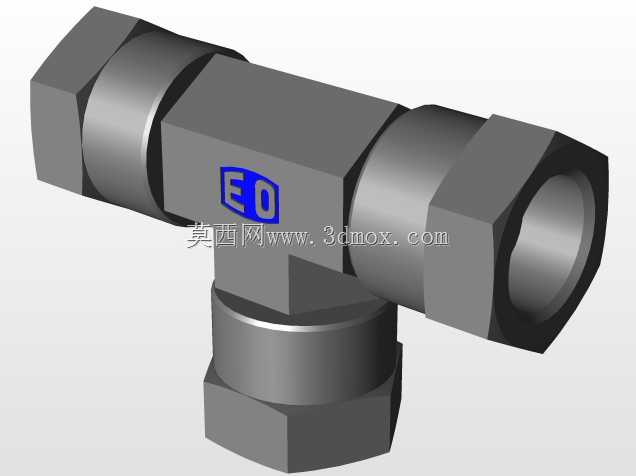

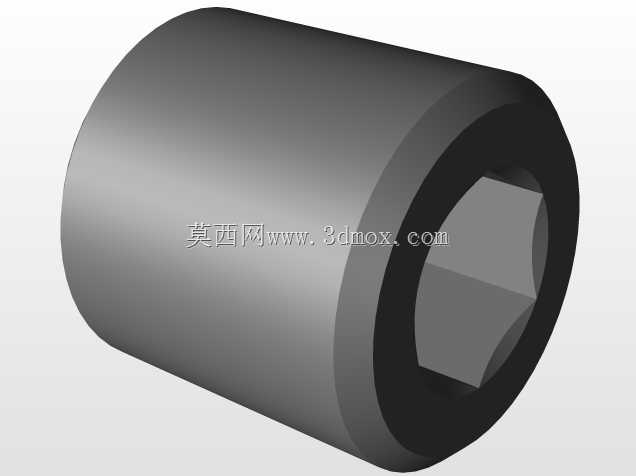

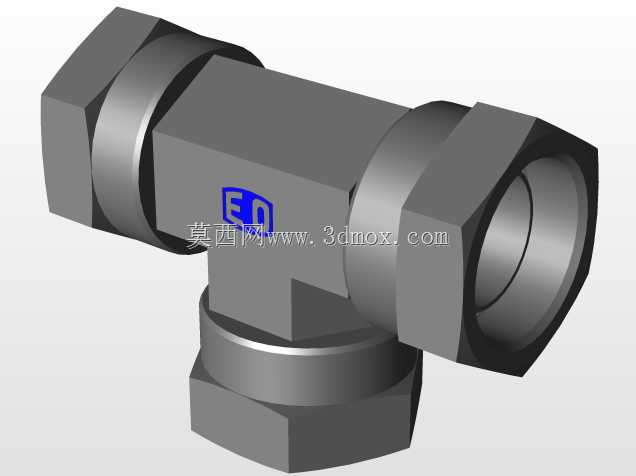

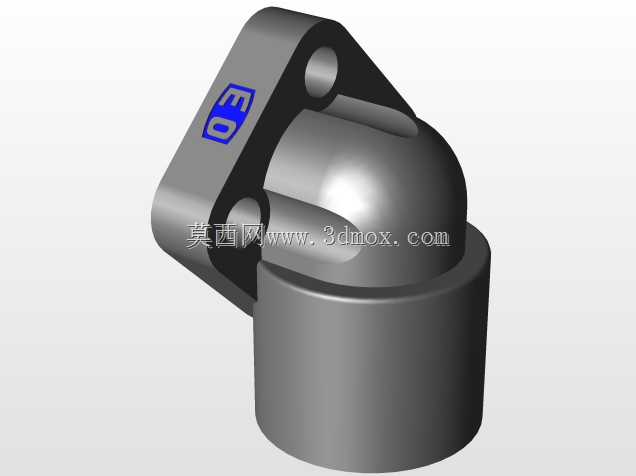

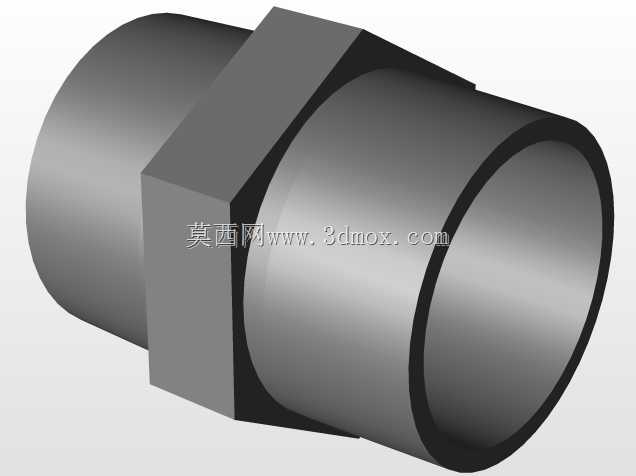

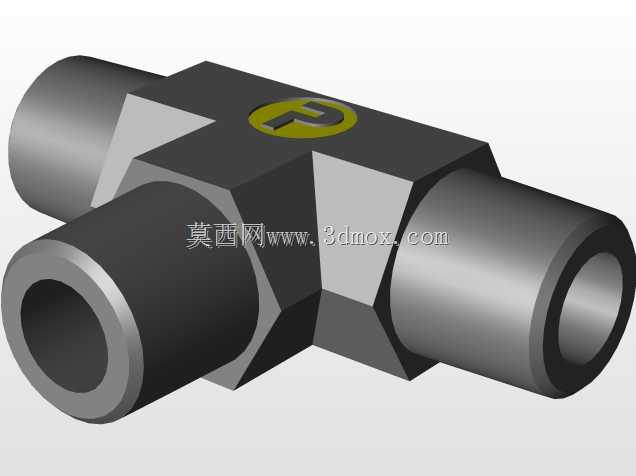

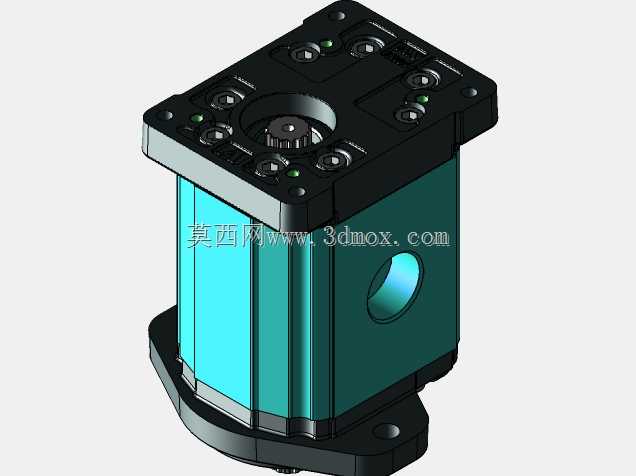

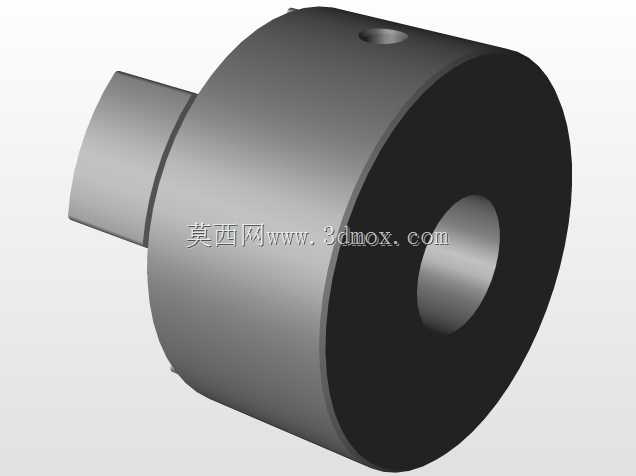

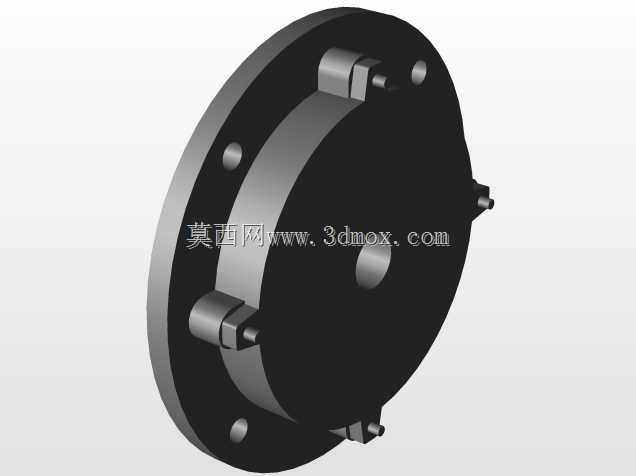

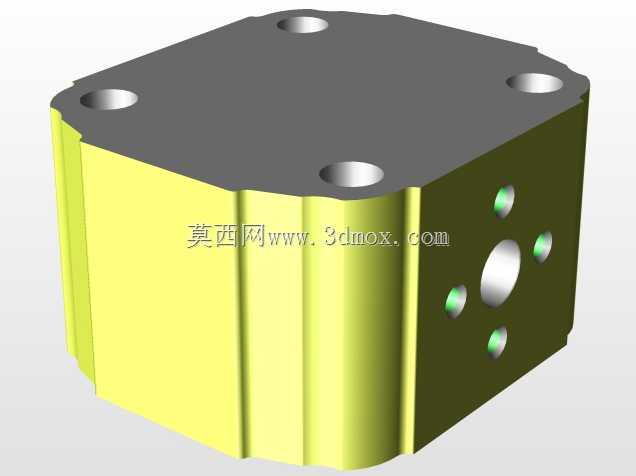

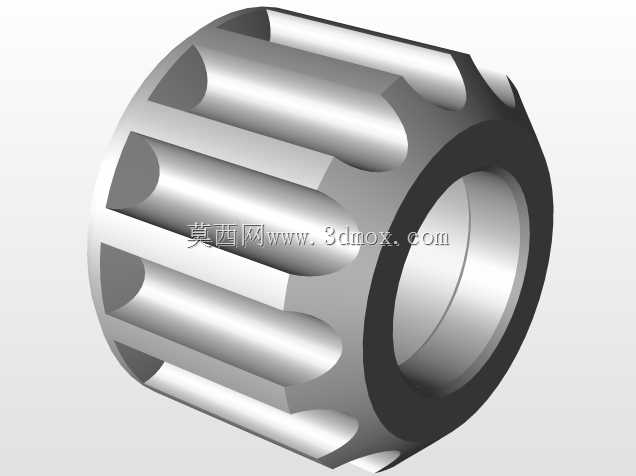

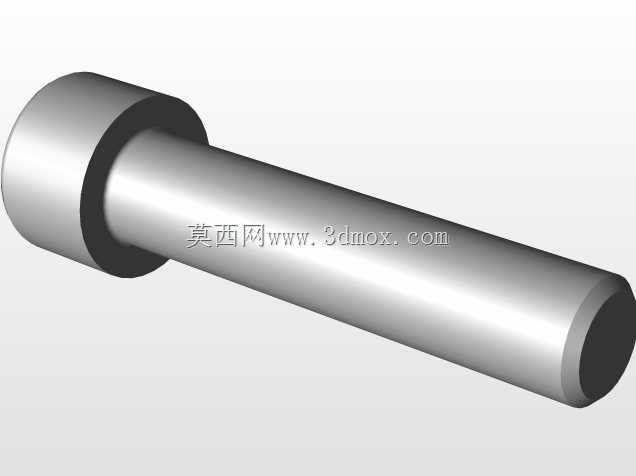

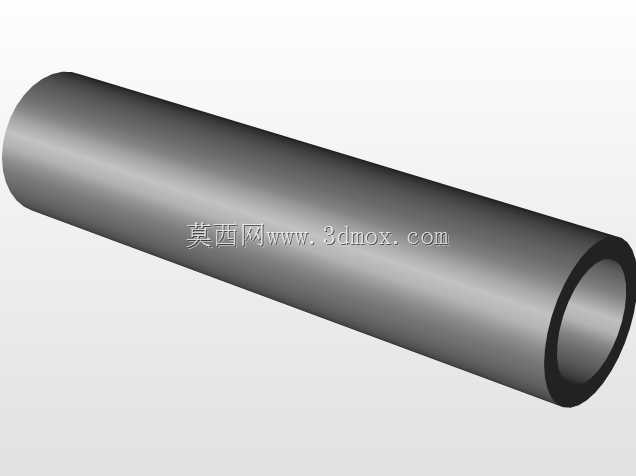

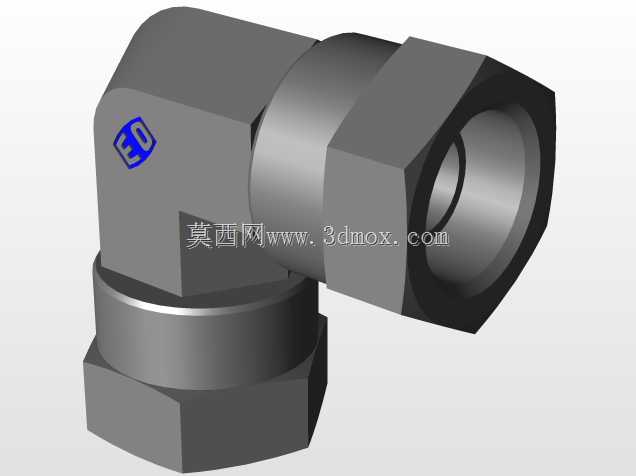

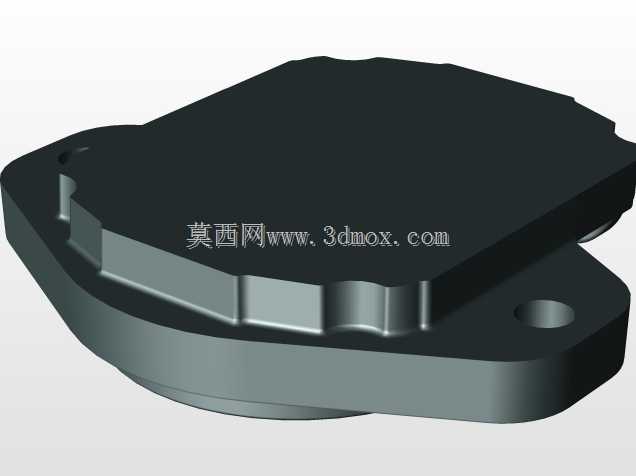

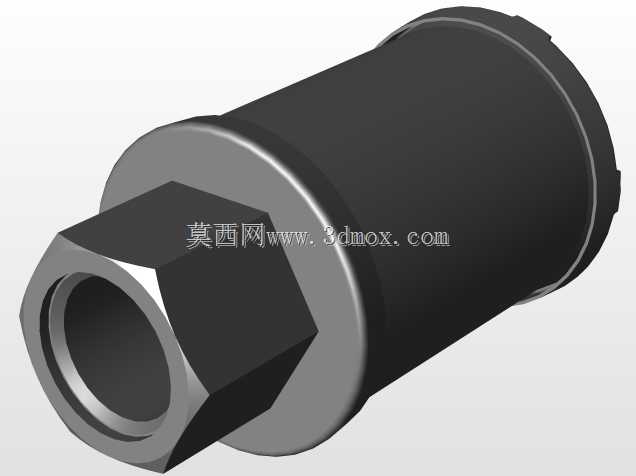

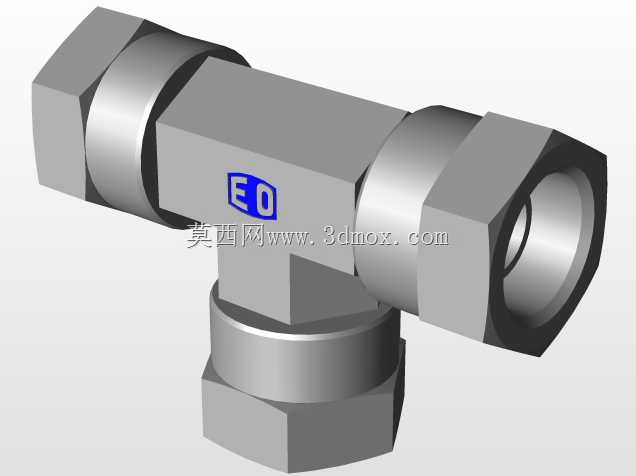

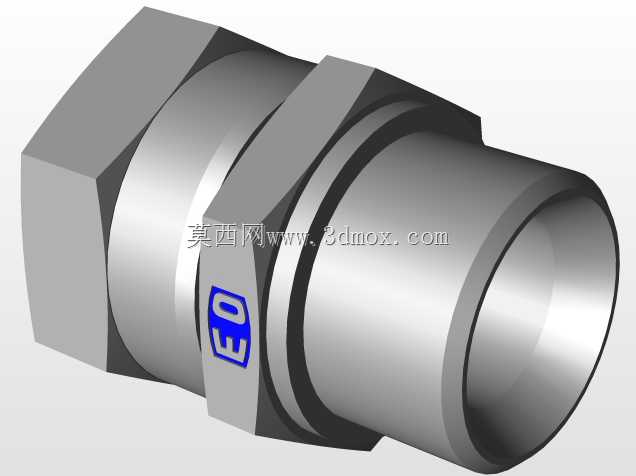

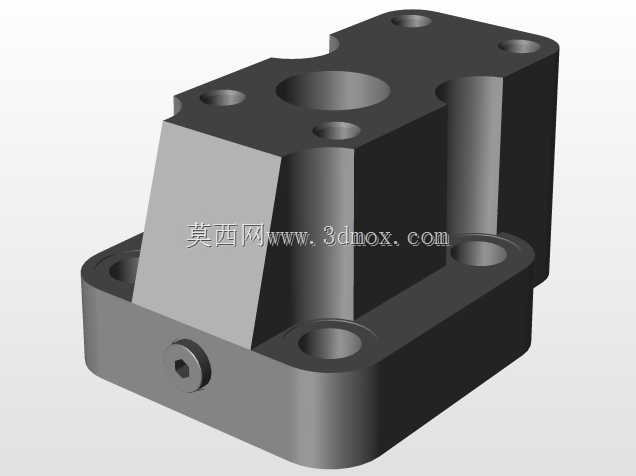

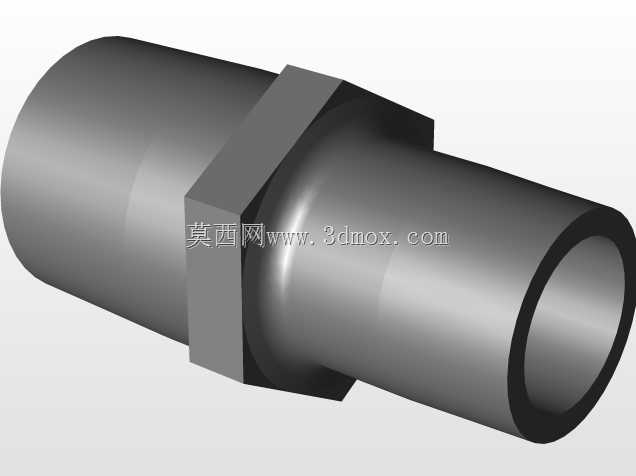

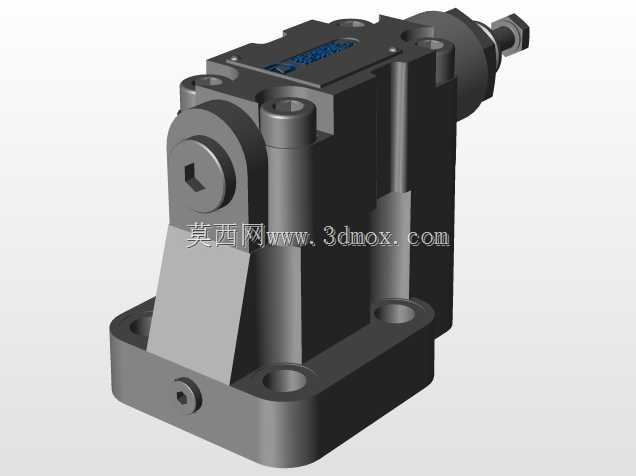

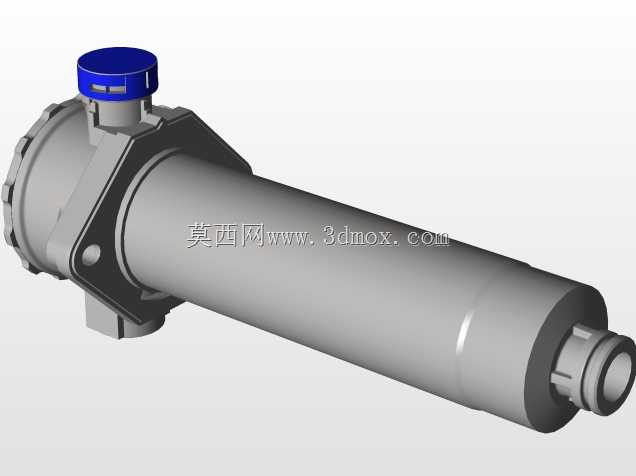

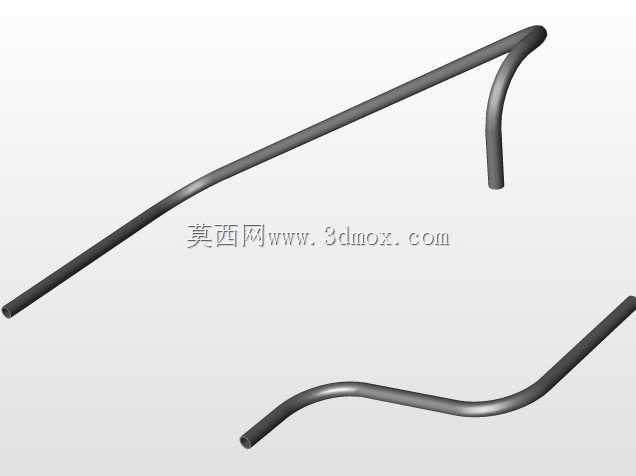

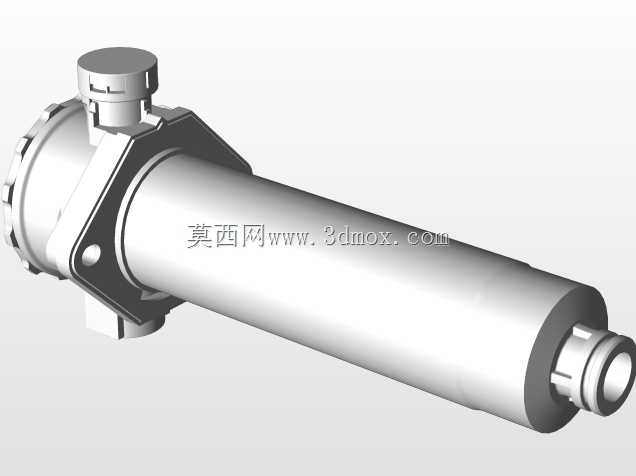

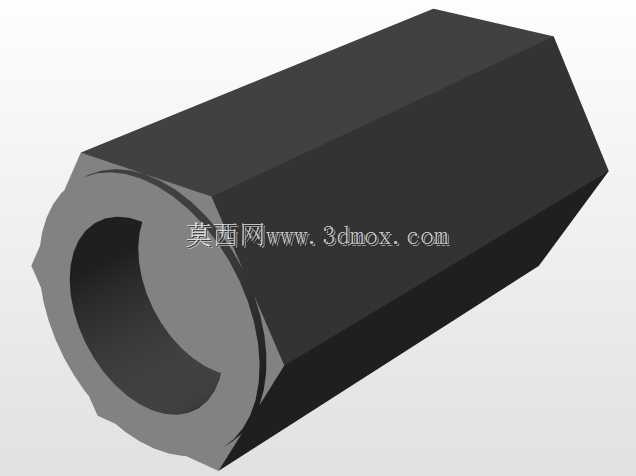

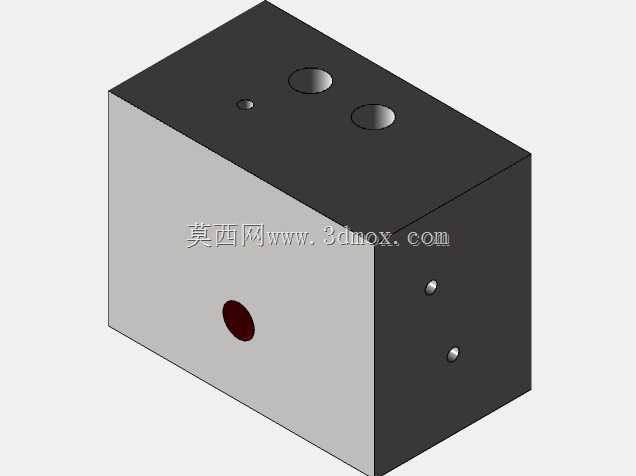

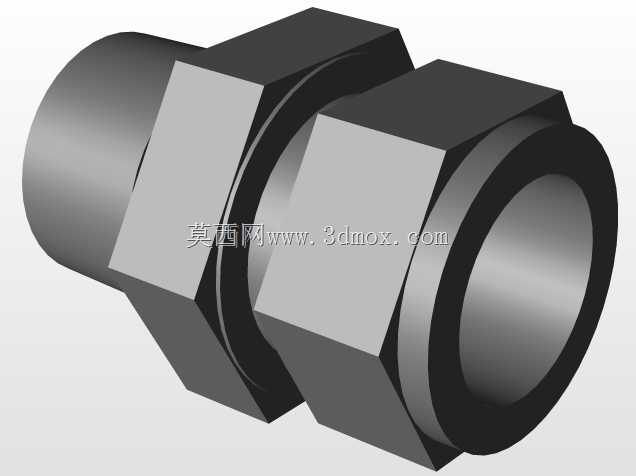

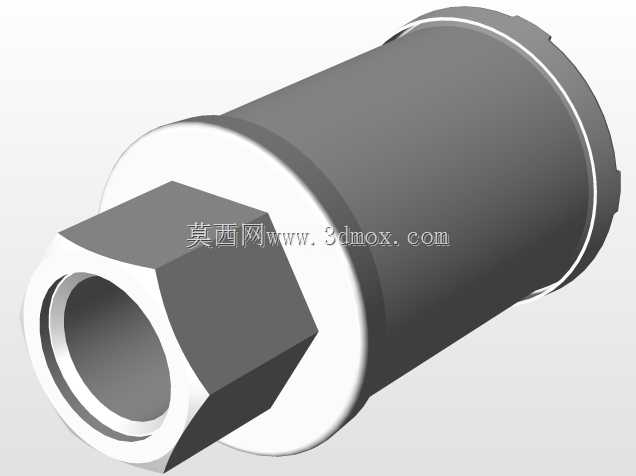

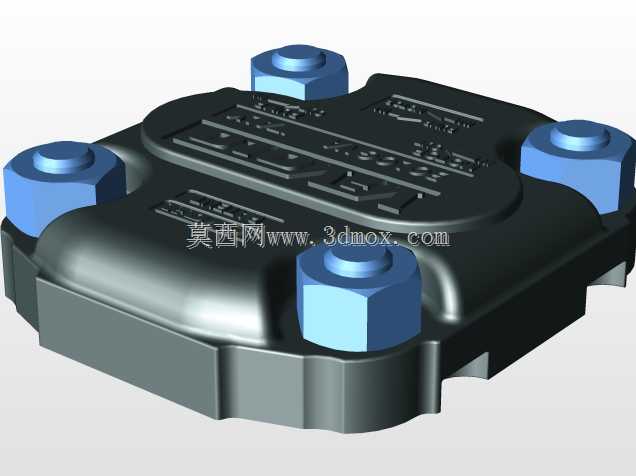

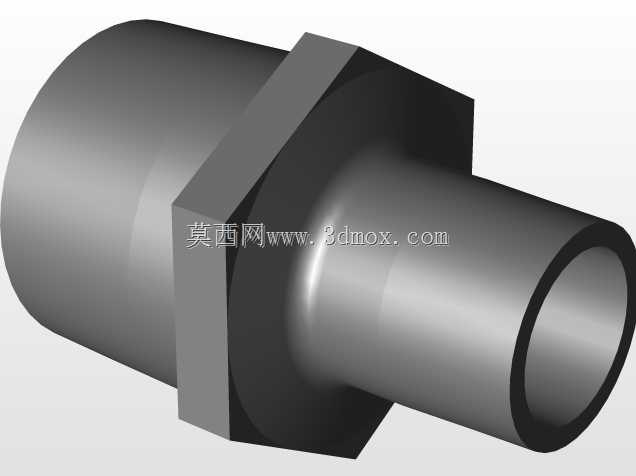

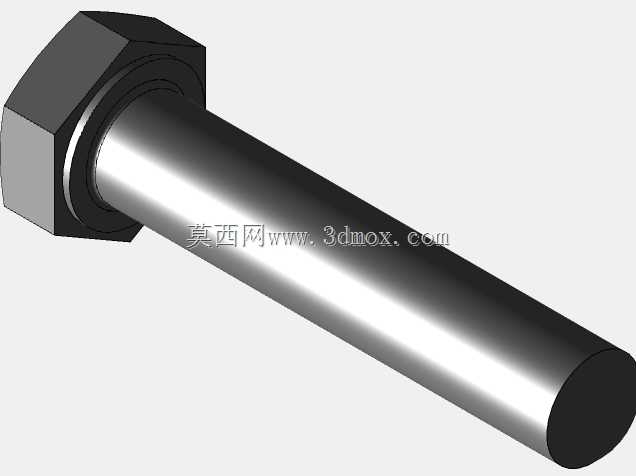

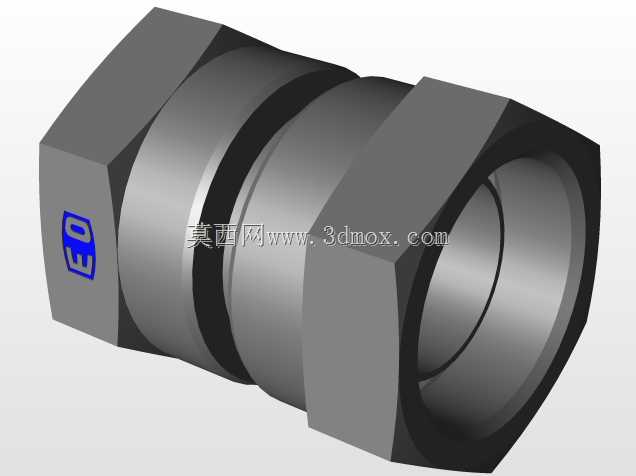

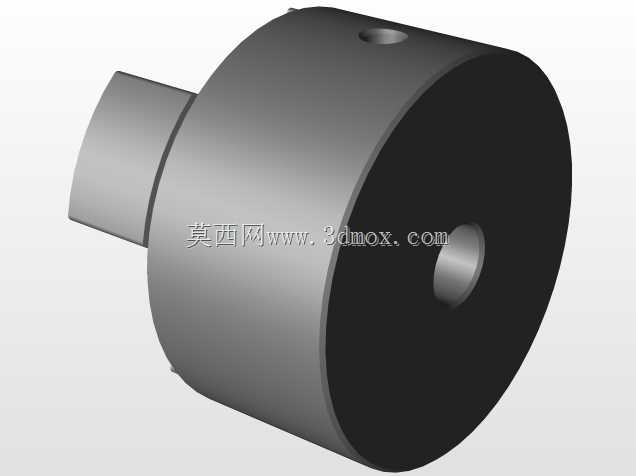

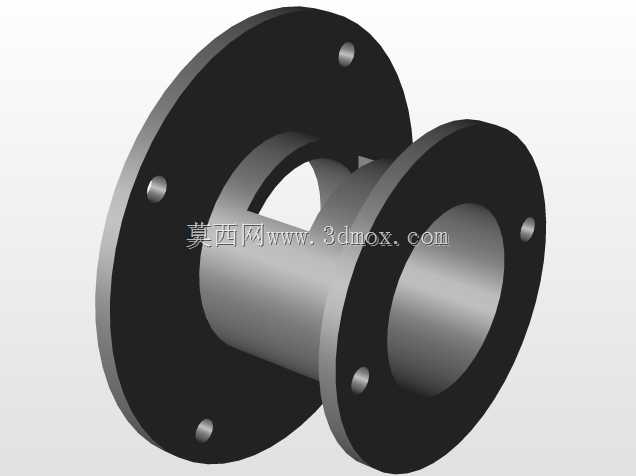

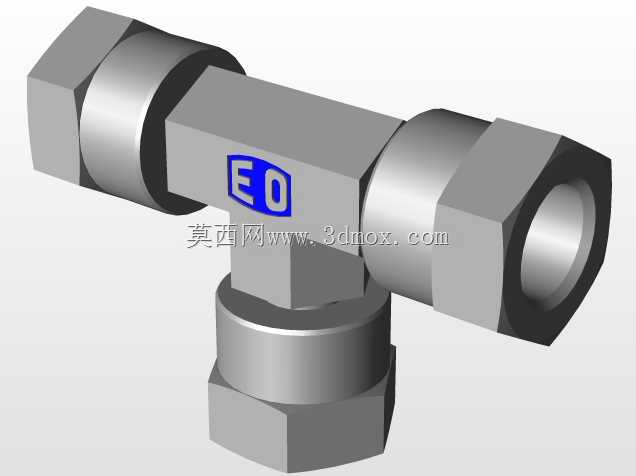

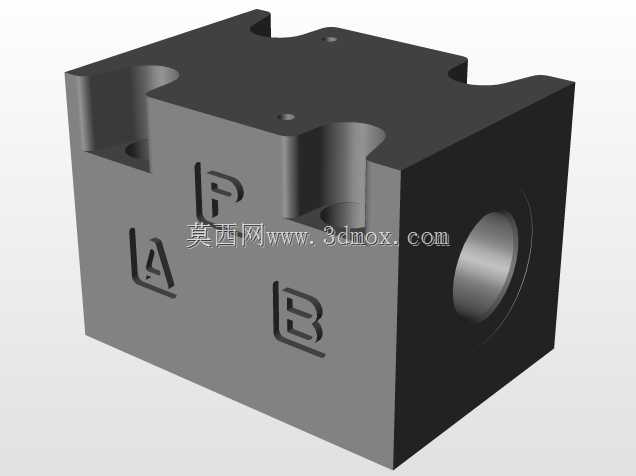

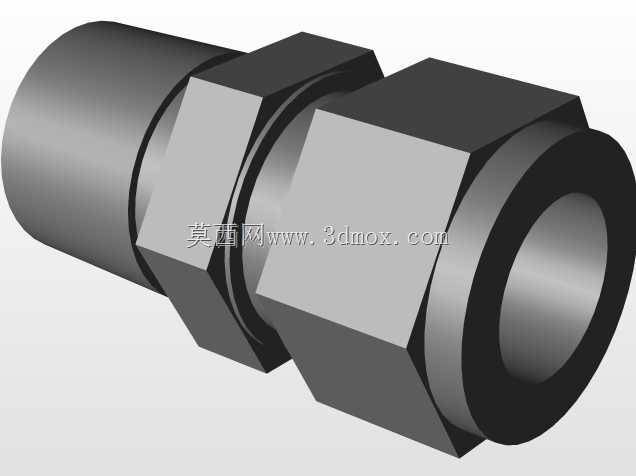

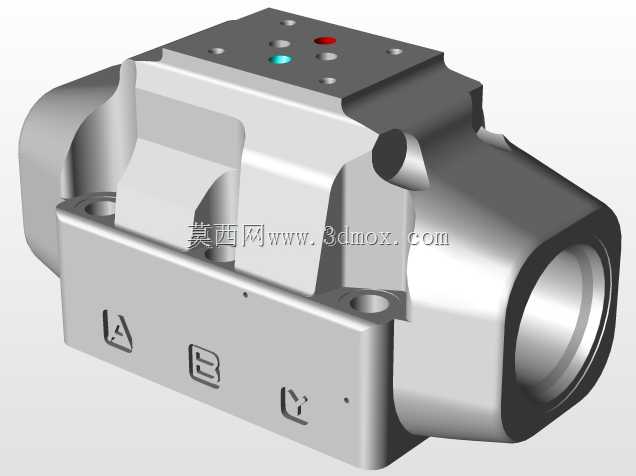

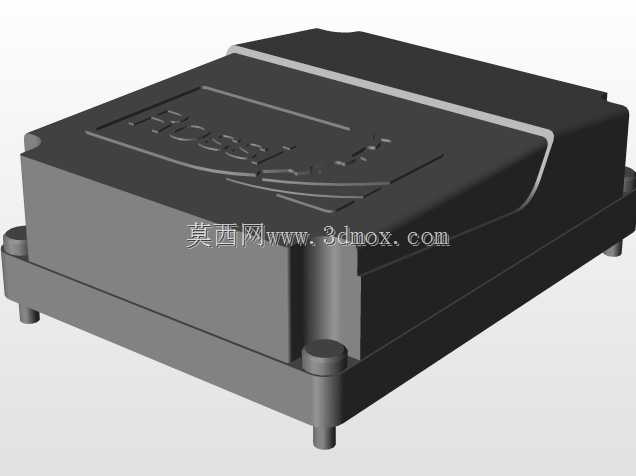

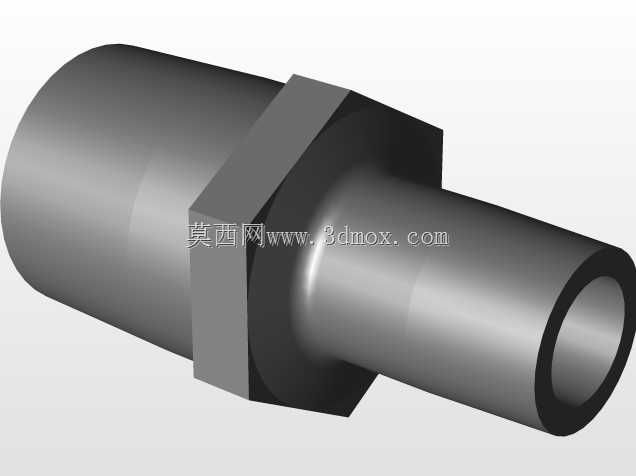

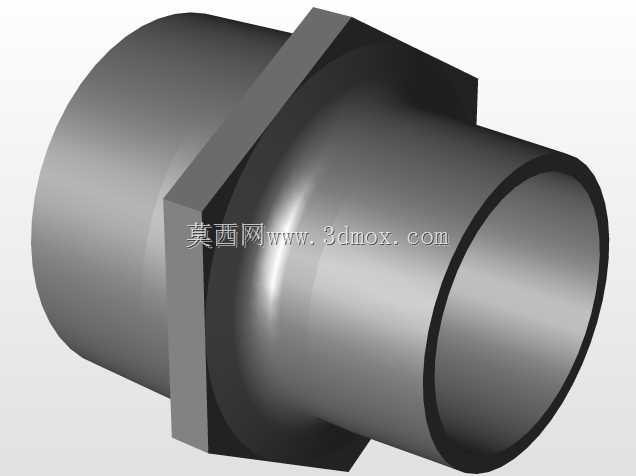

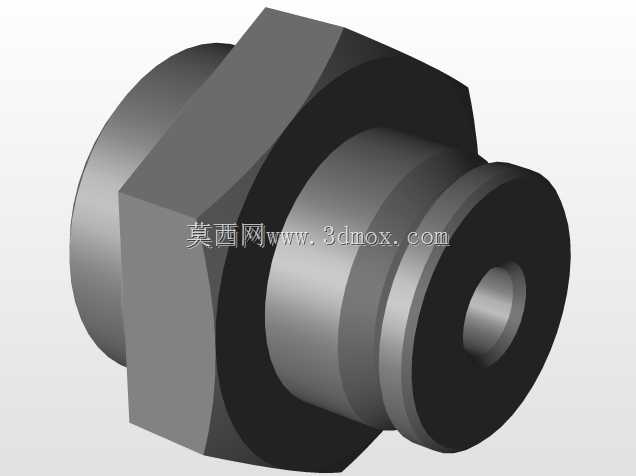

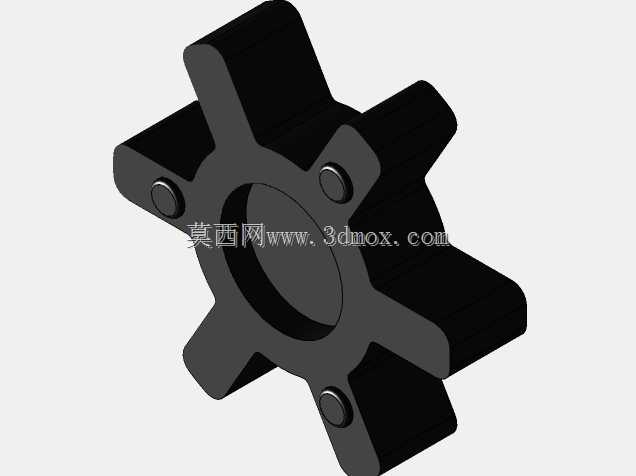

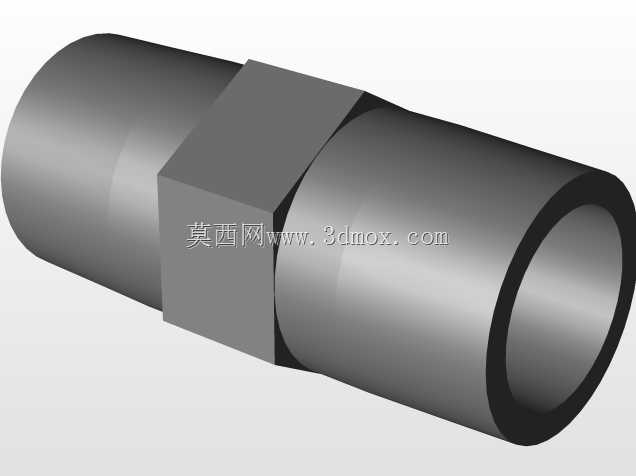

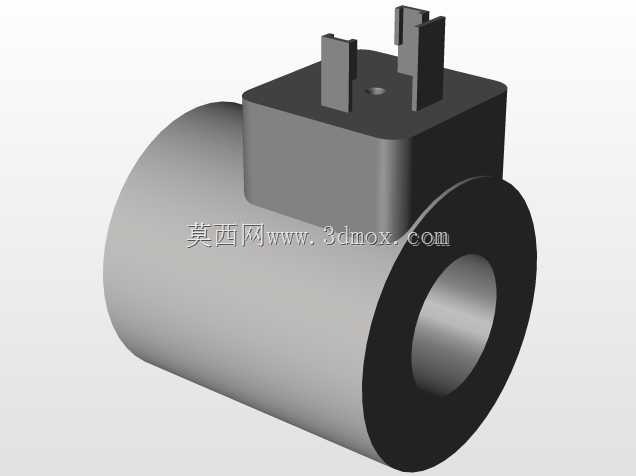

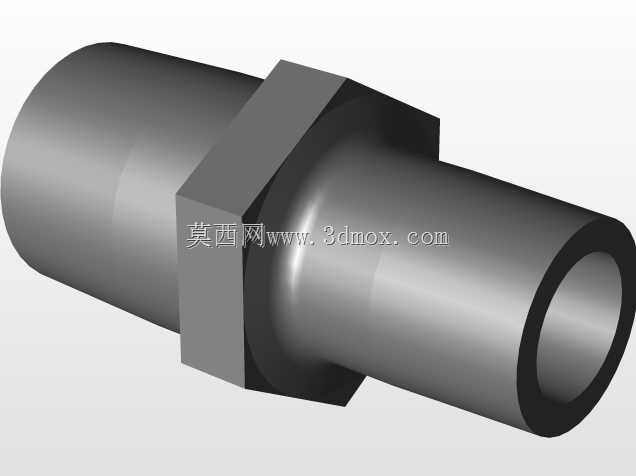

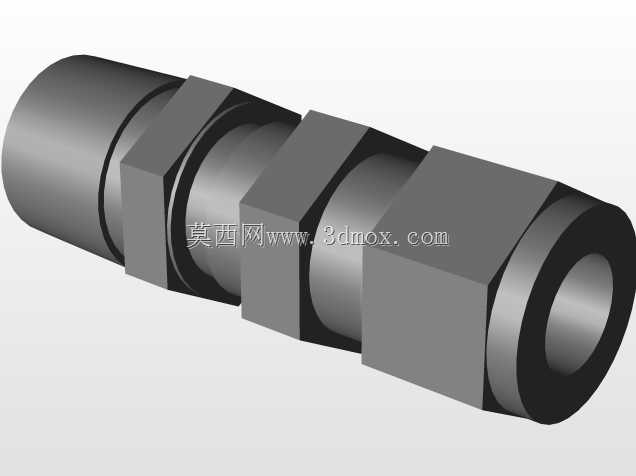

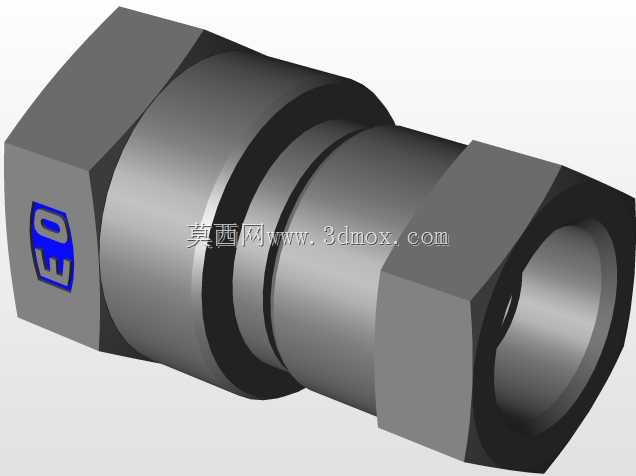

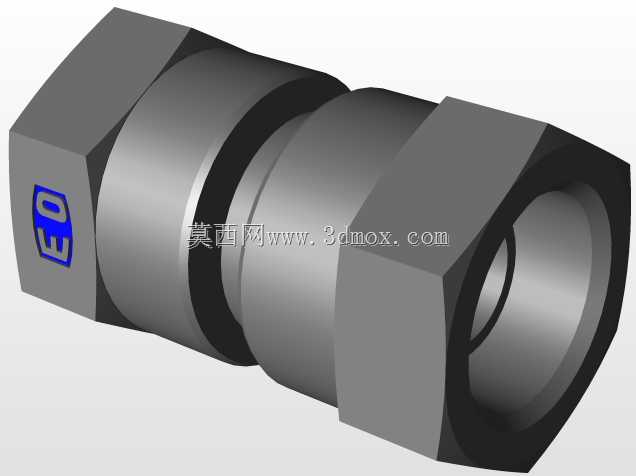

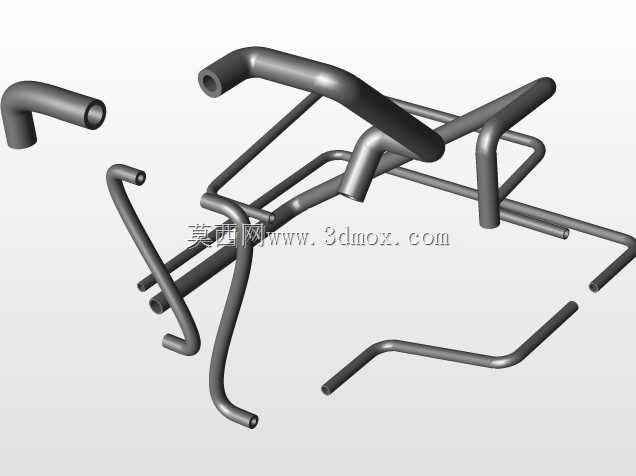

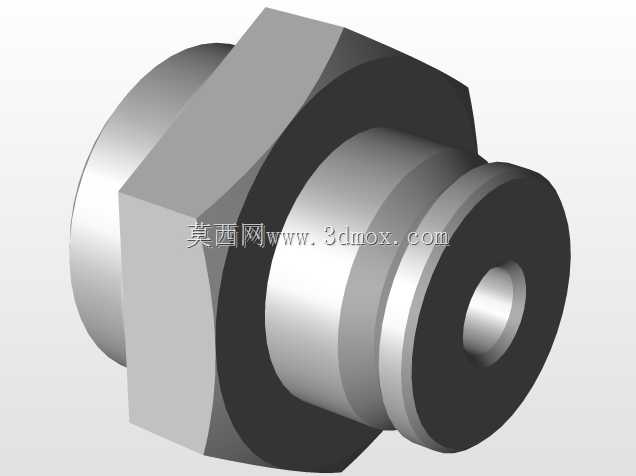

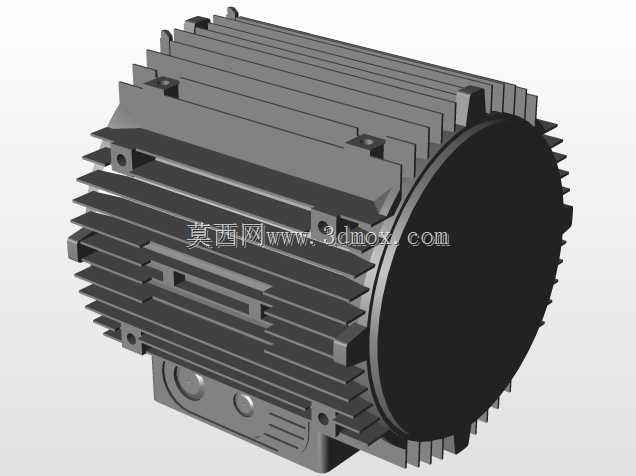

这套高低压液压动力单元主要配套潜水泵类水下作业设备使用，常见于深井取水、水下工程施工、矿坑排水、船舶舱底应急排水等需要在水下环境提供稳定液压动力的作业场景，相比传统电驱潜水泵，液压驱动的形式具备更强的过载能力、更宽的调速范围，且动力源可布置在水面以上，大幅降低水下电气部件的漏电风险，适配易燃易爆、高湿度、高腐蚀的恶劣水下作业环境。整套系统采用高低压双泵合流的设计思路，大流量低压泵负责大行程空载阶段的快速供油，小流量高压泵负责负载作业阶段的高压保压，相比单泵供油方案可降低40%以上的动力损耗，同时避免高压状态下的溢流发热问题，提升连续作业的稳定性。系统集成了方向控制阀组、双安全溢流阀、止回阀、压力过滤组件与400升容量的液压油箱，方向控制阀采用16通径规格，可同时支持两路执行机构的动作切换，满足潜水泵举升、转速调节、辅助锁紧等多动作的控制需求；双安全阀分别对应高低压两条供油回路的压力阈值保护，当回路压力超过设定值时自动溢流卸荷，避免管路爆管、密封件损坏的问题；止回阀布置在泵组出口位置，可防止停机状态下液压油倒流造成泵组反转，延长液压泵的使用寿命；出油口设置的压力过滤器可过滤液压油内的金属碎屑、密封残渣等杂质，过滤精度适配液压阀组的间隙要求，避免阀芯卡滞造成的动作失灵。整套动力单元采用集成式阀块布局，所有阀件均通过模块化阀块连接，减少了外接管路的接头数量，降低漏油风险的同时压缩了整体安装空间，安装底座采用框架式焊接结构，预留了标准吊装孔与设备安装固定孔位，可直接固定在水面作业平台或者移动设备机架上，外接管路采用高压橡胶软管搭配硬管组合的布置方式，硬管负责固定段的油路传输，软管负责连接存在相对振动的部件，吸收电机与泵组工作时产生的振动，避免管路接头因长期振动出现松动漏油。电机与泵组采用立式直连的安装方式，同轴度误差控制在标准允许范围内，减少传动损耗与运行噪音，油箱侧面预留了液位计、油温检测、空气滤清器的安装接口，可实时监控油箱内的油位与油温，方便日常维护保养，整套系统的进出油口均采用标准液压接头，可快速对接不同规格的潜水泵执行机构，无需额外改装阀组与管路，适配多型号水下液压作业设备的配套需求。
