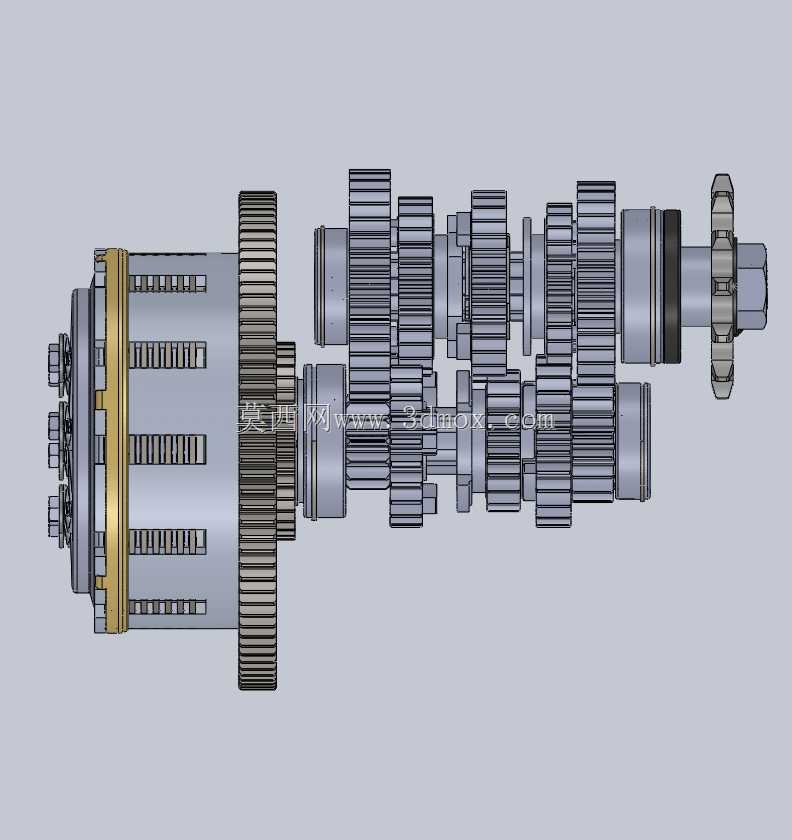

铃木GS750摩托车离合器变速箱传动总成

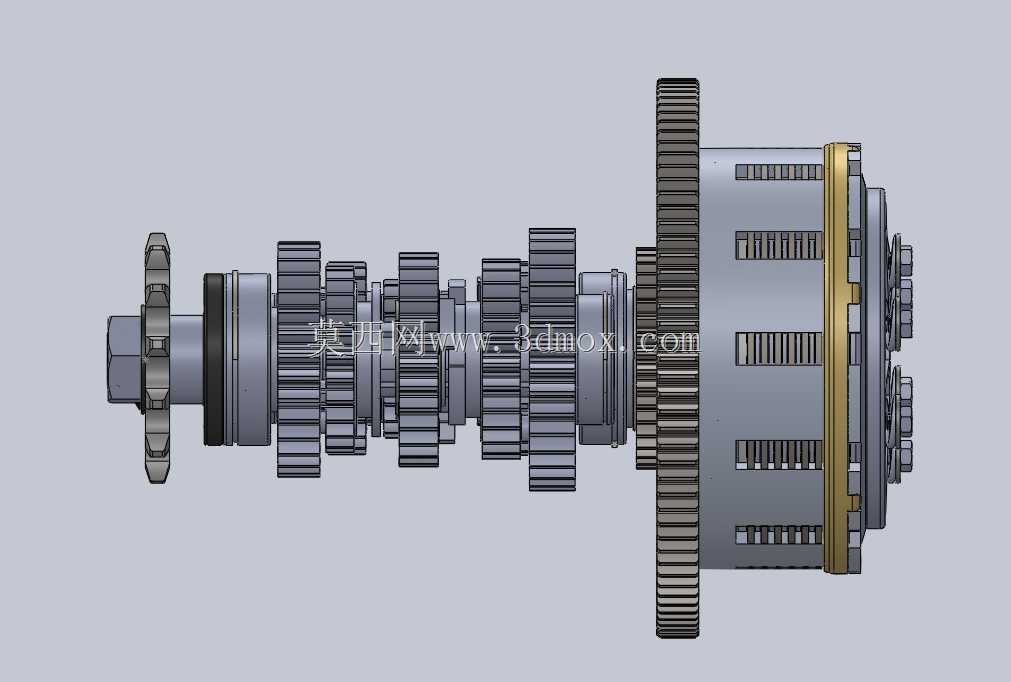

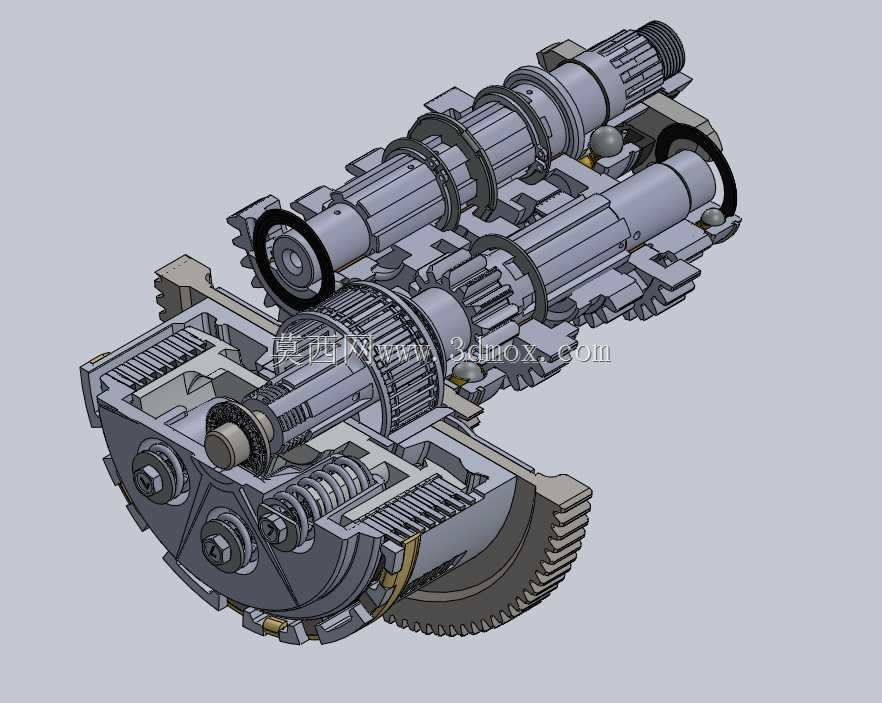

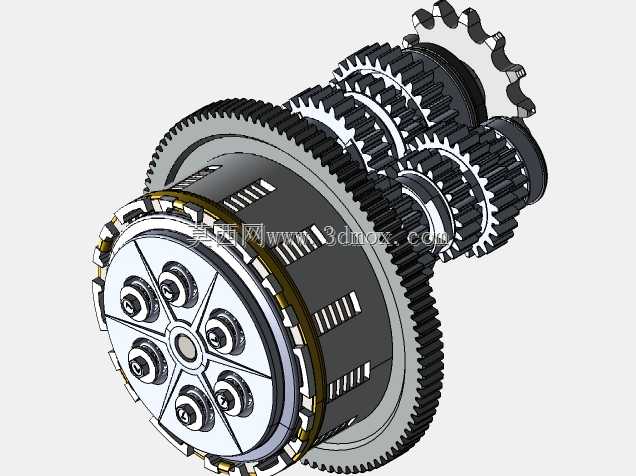

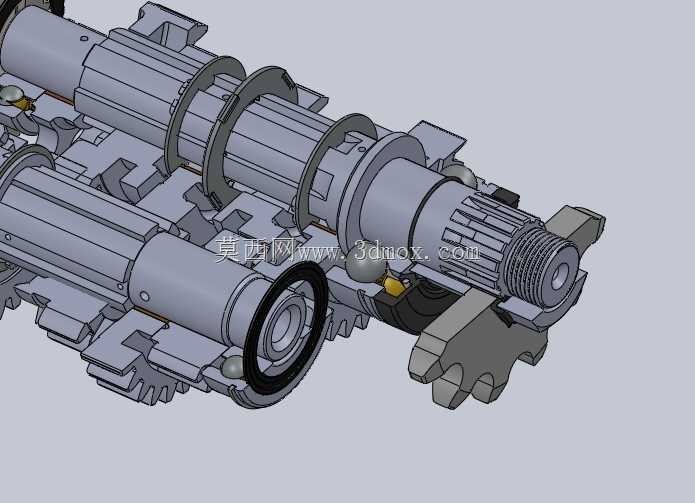

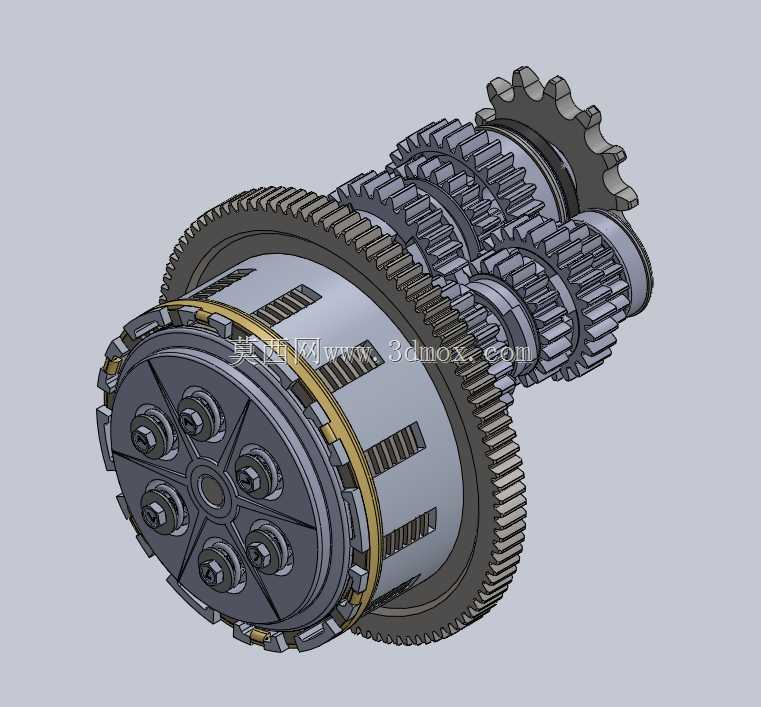

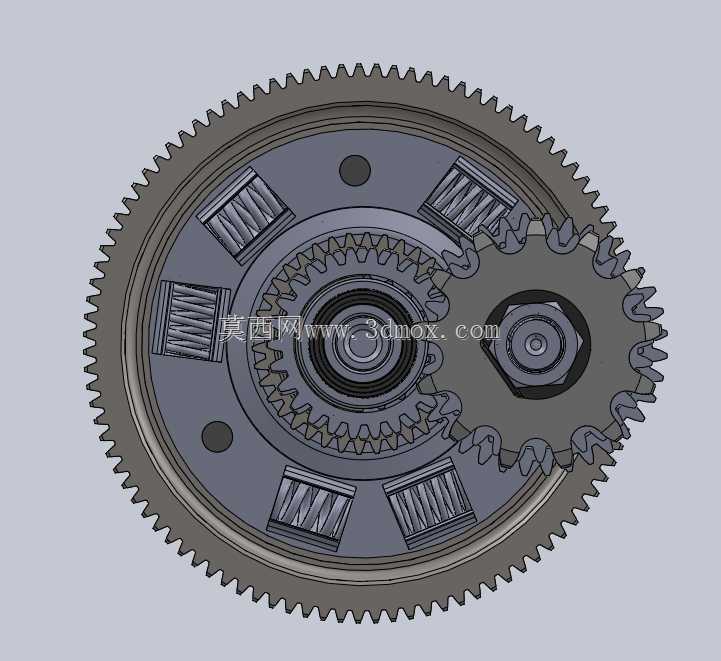

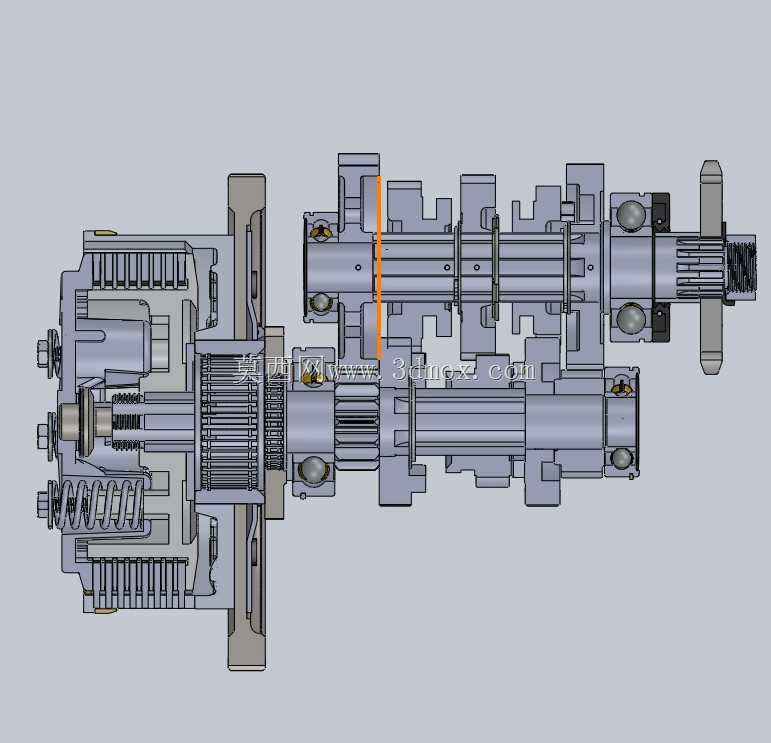

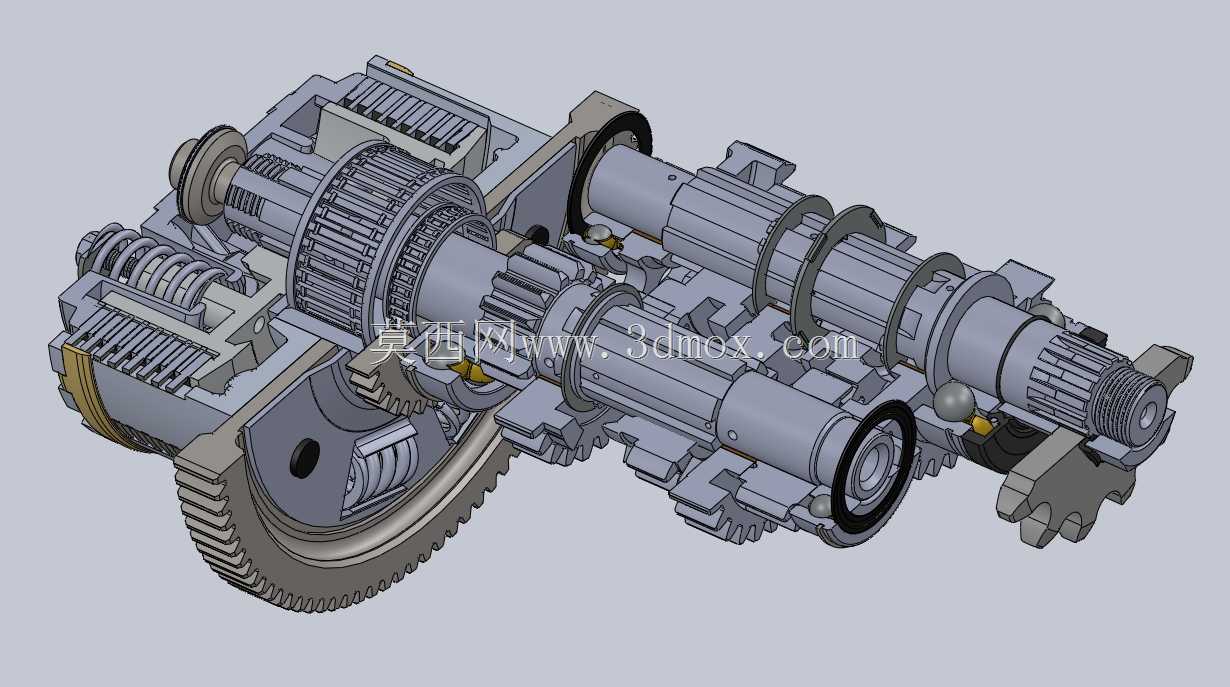

该传动总成是大排量跨骑摩托车动力传输系统的核心集成部件，主要应用于中大排量街车、复古巡航车型的动力传递与转速匹配场景，直接衔接发动机曲轴输出端与后轮驱动链轮，承担动力切断、转速变换、扭矩传递的核心功能，是决定摩托车骑行操控质感、动力输出平顺性的关键结构。整套结构将多片湿式离合器与常啮合齿轮变速机构整合为同轴联动的紧凑总成，离合器端采用多片摩擦片叠合结构，通过摩擦片与钢片的压紧、分离动作实现动力的接合与切断，配合手把离合操作可完成起步挂挡、行驶换挡、临时停车动力切断的操作，多片式结构可在有限径向空间内传递大扭矩，适配大排量发动机的动力输出特性，避免高扭矩工况下的打滑问题。变速机构采用多组常啮合斜齿轮搭配换挡拨叉的结构，不同齿数比的齿轮组对应不同行驶挡位，低速挡采用大传动比齿轮组放大输出扭矩，满足起步、爬坡、重载工况下的牵引力需求，高速挡采用小传动比齿轮组降低发动机转速，适配高速巡航场景下的燃油经济性与行驶平顺性，各挡位齿轮通过花键与中间轴、输出轴配合，换挡时通过拨叉推动同步器结合套完成挡位切换，保证换挡过程的顺畅无冲击。设计过程中充分考虑摩托车的安装空间限制，整体采用同轴嵌套式布局，离合器总成嵌套在主轴输入端外侧，变速齿轮组沿主轴、中间轴平行排布，最大程度压缩总成的轴向与径向尺寸，可直接适配摩托车车架的发动机安装舱位，安装边界完全匹配原厂发动机曲轴、换挡操纵机构、驱动链轮的连接尺寸，无需额外改装即可完成装配。各齿轮采用渐开线齿形设计，经过齿面修形处理，可降低啮合过程中的冲击与噪音，提升传动效率与齿轮使用寿命，离合器端的大直径从动齿盘直接与发动机启动电机齿轮啮合，同时集成电启动的动力传递功能，无需额外设置启动传动结构，进一步简化了动力系统的整体布局。总成输出端的链轮直接匹配摩托车链条传动规格，可将变速后的动力直接传递至后轮，整套结构的润滑通道与发动机润滑油路连通，依靠发动机机油完成齿轮、离合器摩擦片、轴承的润滑与散热，保证长时间高负荷工况下的运行稳定性。
