方程式赛车钢管桁架车架结构设计

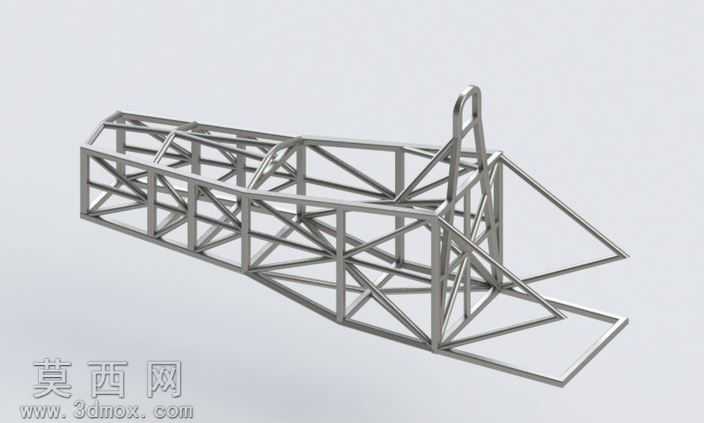

本作品为方程式赛车的钢管桁架式车架三维建模成果，建模过程围绕赛车底盘的空间力学承载需求展开，采用参数化建模思路搭建整体框架结构。建模阶段以空间钢管的中心线为基准路径，通过扫描特征生成等径钢管实体，所有管件交接位置均做了贴合式的相贯线处理，预留出后续焊接工艺的加工余量，避免出现结构干涉问题。整体车架采用三角形稳定桁架布局，从车头防撞结构段、驾驶舱承载段到动力总成安装段，每一处斜向支撑管件的角度、位置都经过空间布局校验，既保证了车架整体的抗扭刚度与抗弯强度，也为后续悬架安装点、转向机构固定位、座椅安装位、油箱安放区域预留了充足的装配空间。材质设定上为车架赋予了哑光金属钢管材质，模拟冷拔无缝钢管的真实表面质感，渲染阶段采用均匀的环境光照，清晰展现每一处管件的连接关系与空间走向，方便查看整体框架的通透结构。设计思路上以轻量化与高刚性平衡为核心目标，摒弃了一体式壳体车架的厚重设计，采用空间管阵结构分散行驶过程中产生的冲击载荷，车头位置延伸出的三角形桁架结构为前防撞缓冲区提供了支撑基础，驾驶舱周边的环形加强管架能够为驾乘人员提供充足的生存空间，后部延伸的框架结构可适配动力总成与后悬架的安装点位。当前模型处于原型设计阶段，完整呈现了钢管车架的基础拓扑结构，所有管件的连接节点都做了简化处理，可在此基础上进一步细化焊接节点、添加安装支座、优化管件壁厚参数，为后续的结构力学仿真、实际焊接制作提供精准的三维参考依据，也可作为赛车底盘设计教学的典型参考案例，帮助理解空间桁架结构在赛车承载部件上的应用逻辑。
