三爪式轴承拉拔拆卸工具结构设计

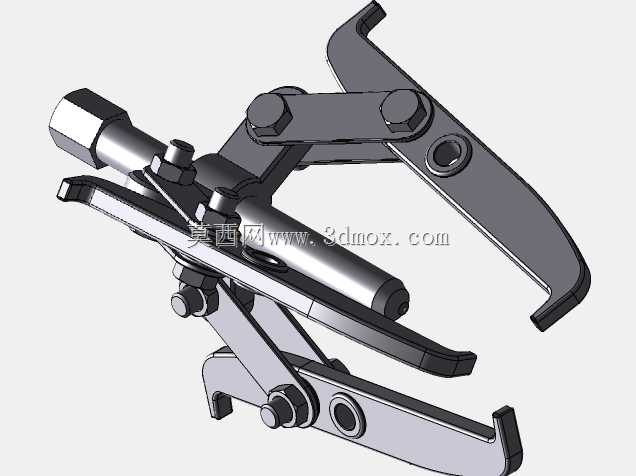

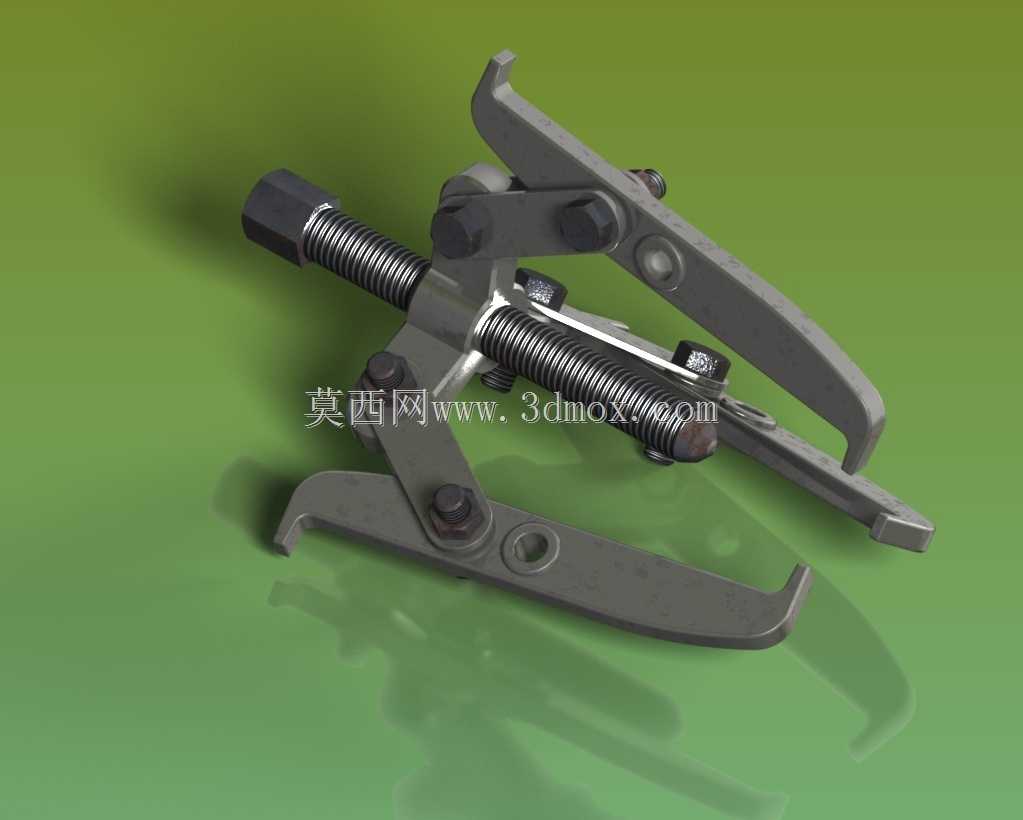

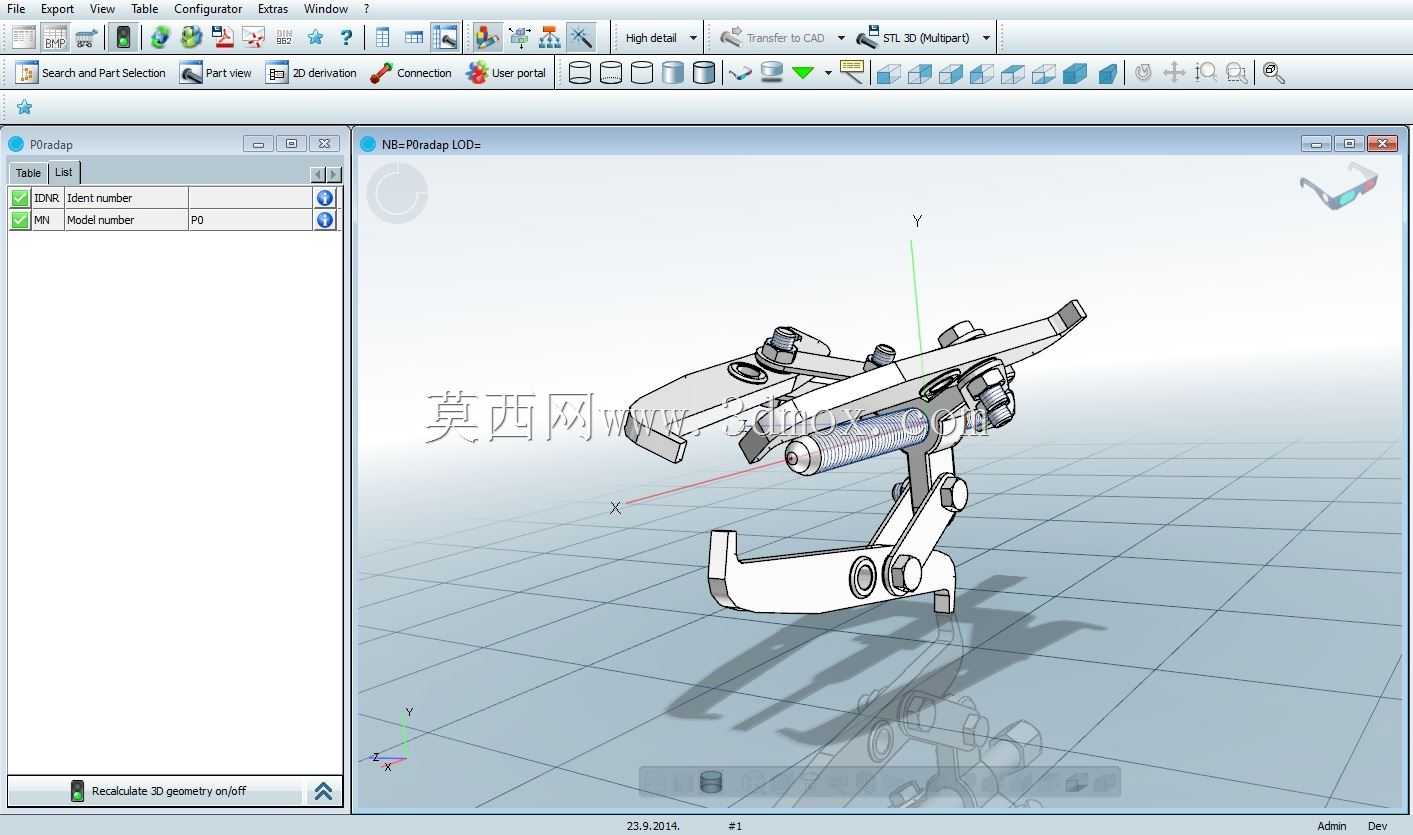

在工业设备运维、机修车间日常作业、生产线设备抢修场景中，过盈配合安装在轴端的轴承拆卸一直是高频且考验工具适配性的作业环节，这款三爪式轴承拆卸工具正是针对这类作业需求设计的专用手动拆装器具。它的核心用途是在不损伤轴体、轴承座及轴承本身的前提下，平稳将紧配在轴上的轴承、皮带轮、联轴器等盘套类零件从安装位拔出，替代传统敲击、撬别等容易造成零件损伤的粗暴拆卸方式，大幅降低维修作业中的零件报废率。从功能特性来看，该工具采用三爪同步联动的结构设计，三个卡爪可沿中心螺杆的径向均匀开合，作业时能牢牢勾住轴承外圈的下端面，中心螺杆的顶端对准轴端中心孔，通过旋转螺杆尾部的六角头施加轴向顶推力，推力沿螺杆轴线垂直传递，三个卡爪同步受力带动轴承沿轴向缓慢移出，受力均匀不会出现偏载卡滞，也不会因为单侧受力导致轴承内圈崩裂或者轴端变形。设计思路上充分考虑了不同规格轴承的适配性，卡爪与主体支架采用铰接连接，可根据轴承外径大小调整开合角度，适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承等常用传动轴承，同时卡爪的勾边做了加厚处理，避免受力时出现爪部变形断裂，中心螺杆采用梯形螺纹设计，相比普通三角螺纹具备更强的轴向承载能力，旋转施力时更顺滑，不会出现滑牙问题，螺杆尾部的六角头既可以用扳手施力，也可以配合加力杆应对过盈量较大的拆卸场景。从安装边界与尺寸适配来看，该工具的卡爪最大开合行程可覆盖常规中小型传动轴承的外径范围，中心螺杆的有效顶出行程满足常规轴端轴承的拆卸距离需求，整体结构紧凑，不需要额外的安装固定空间，作业时只需要将三个卡爪调整到对应开度勾住轴承端面，对准轴端中心即可开始操作，即使在设备内部狭窄的安装空间内也能顺利完成作业，不需要大范围拆解周边附属零件，能有效缩短设备维修的停机时间。工具整体采用高强度合金钢材质的结构设计思路，关键受力部位做了应力强化处理，长期反复使用也能保持结构精度，卡爪的铰接部位采用销轴锁紧，转动灵活无旷量，保证每次作业时三个卡爪的受力点始终处于同一平面，避免拆卸过程中出现歪斜卡滞，是机修作业中拆装盘套类过盈配合零件不可或缺的实用工具。
