金属指尖旋转减压锥玩具结构设计

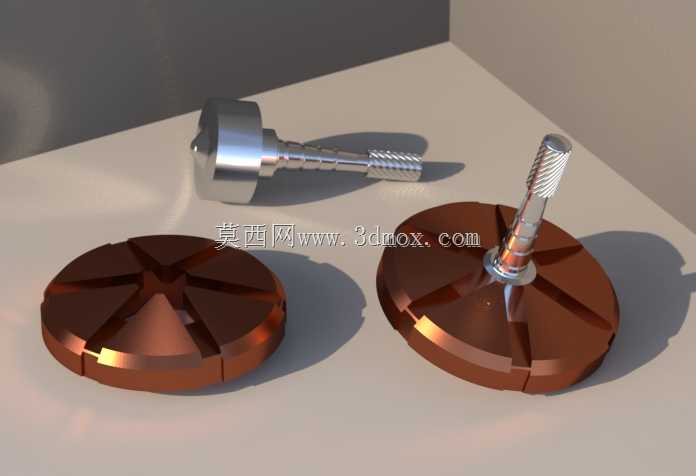

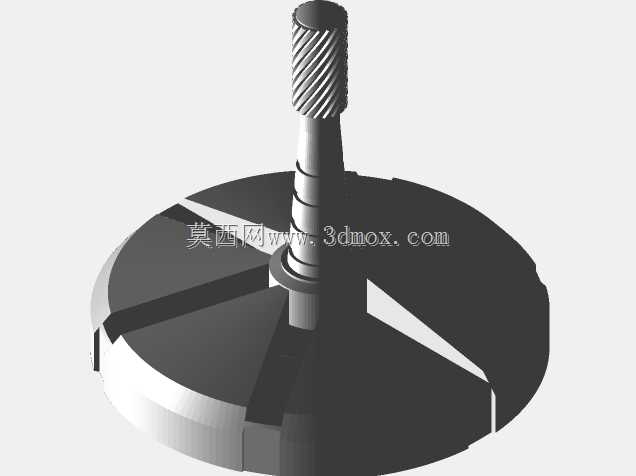

这款旋转锥玩具的结构设计，核心围绕低摩擦旋转支撑与配重平衡展开，主体分为旋转柄与配重底座两个独立部件，二者通过锥面接触实现无额外轴承的顺滑转动，接触区域做了镜面级表面处理，降低转动过程中的摩擦阻力，延长单次旋转的持续时长。从实际使用场景来看，这类结构件常作为桌面减压物件，适配办公间隙的手部操作需求，也可作为机械结构教学的演示样件，直观展示锥面定位、动平衡调校的基础工程原理。配重底座采用多瓣式放射状结构设计，一方面通过放射槽增大底座与接触面的空气阻尼，避免旋转过程中出现整体滑移，另一方面多瓣结构将质量均匀分布在底座外缘，提升转动时的转动惯量，保证旋转状态的稳定性，底座底部做了微小的倒角处理，避免锐边刮伤接触的桌面表面。旋转柄的上部做了滚花纹理处理，增大手指捏持时的摩擦力，方便使用者快速施加初始旋转力矩，柄身与锥头的过渡区域做了圆弧过渡，避免应力集中，即使反复捏持施力也不会出现结构断裂的问题，锥头的尖端做了极小的圆角处理，既保证与底座锥坑的接触面积足够小以降低摩擦，又避免尖端过于尖锐造成划伤风险。设计过程中需要重点调校两个部件的同轴度，旋转柄的锥头轴线与柄身轴线的同轴度公差控制在0.02mm以内，底座的锥坑轴线与底座端面的垂直度公差控制在0.03mm以内，才能保证旋转过程中不会出现偏摆、晃动的问题。整体结构没有额外的紧固件、连接件，依靠两个部件的锥面配合即可完成组装，拆卸清理也十分方便，金属材质的选择兼顾了结构重量与表面质感，配重底座的外缘厚度经过反复调校，既保证足够的转动惯量，又不会让整体重量过大导致携带不便，旋转柄的长度适配成年人手指的捏持尺寸，捏持时不会出现硌手的问题，柄身的滚花深度控制在0.2mm，既保证足够的摩擦力，又不会因为纹理过深影响握持的舒适度。这类旋转结构的设计思路也可以延伸到小型旋转展示台、低转速支撑机构的设计中，通过锥面接触替代微型轴承，降低小尺寸结构的装配复杂度，同时减少零件数量，降低整体的加工成本，在对旋转精度要求不高、载荷较小的手动操作场景下，这种无轴承的锥面旋转结构有着很高的实用性。
