古代蒸汽动力演示装置结构还原

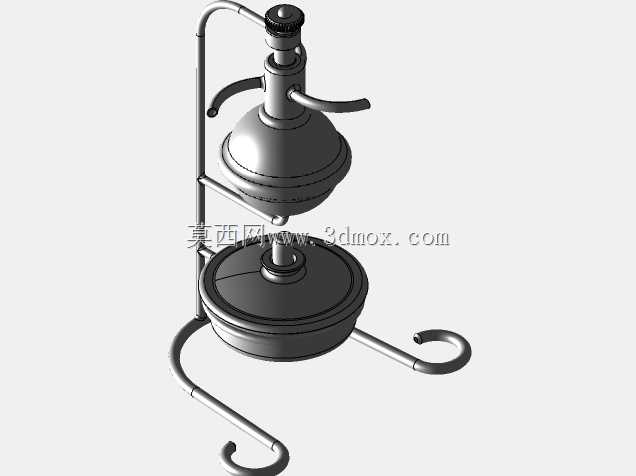

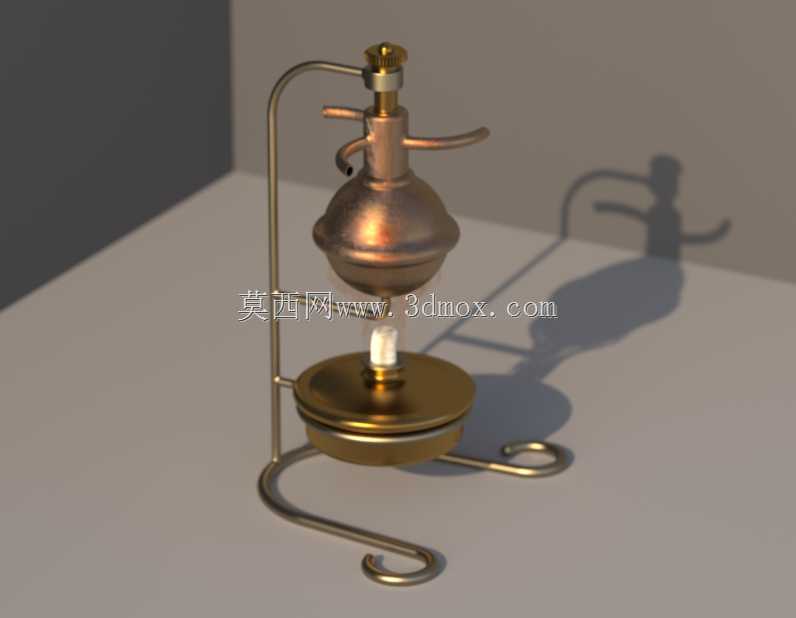

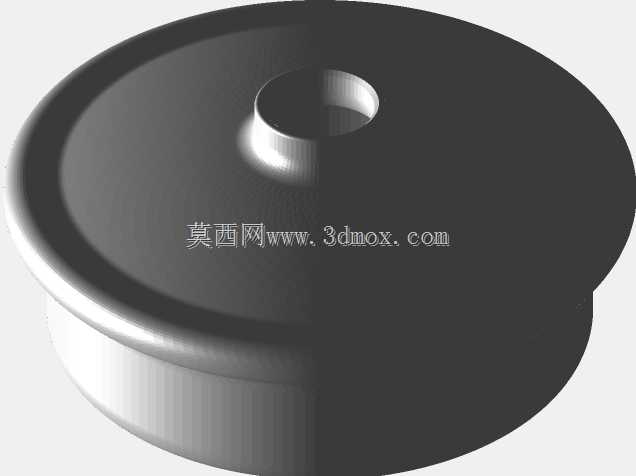

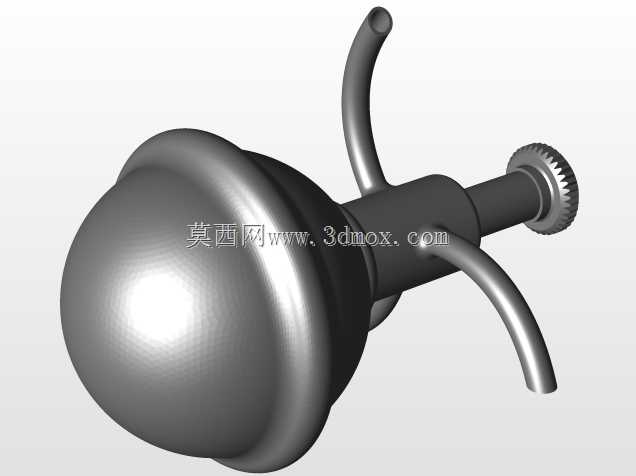

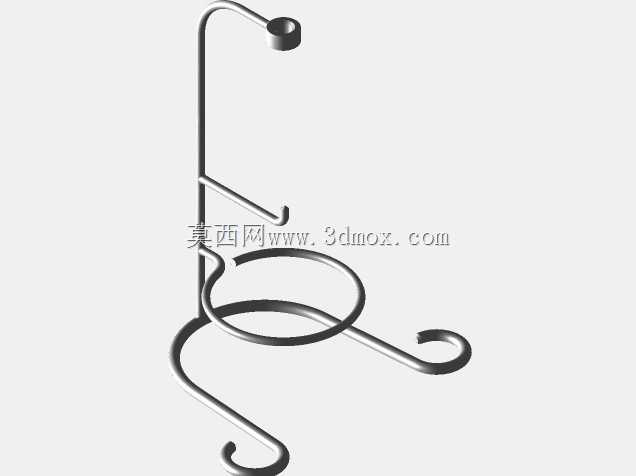

这套装置还原了早期蒸汽动力转化的核心结构，整体采用铜质主体搭配金属支架，核心的球形反应腔是蒸汽生成与动能输出的核心部件，下部的加热底座通过明火对腔体内的液态介质进行加热，产生的高压蒸汽从侧向的两个反向喷口喷出，依靠反冲作用力带动球体绕中心轴转动，直观展现了蒸汽动力向旋转机械能转化的基础原理。从结构设计来看，球形腔体的壁厚做了均匀化处理，既保证承压能力的同时控制整体重量，避免转动惯量过大导致启动阻力过高，腔体顶部的密封塞采用锥面配合结构，无需额外密封件即可实现高温蒸汽下的可靠密封，同时方便加注介质与日常维护。支撑结构采用弯制的金属圆管支架，底部做了双卷边的支撑脚设计，无需额外固定即可平稳放置在实验台面上，整体安装边界控制在200毫米见方的台面范围内，高度不超过220毫米，适合放置在教学展示台、科普展区的小型展台上使用。侧向的喷口做了切向角度设计，喷出的蒸汽方向与球体切线方向重合，最大化反冲力矩的输出效率，喷口的孔径经过匹配计算，既保证蒸汽喷出的流速足够带动球体转动，又不会因为蒸汽泄放过快导致腔体内部压力无法维持稳定。加热底座采用浅盘式结构，可容纳固体燃料，底座与球形腔体底部的间距经过校准，保证火焰外焰刚好接触腔体底部的加热区域，提升热效率的同时避免火焰直接灼烧支架连接部位，降低结构过热失效的风险。在实际应用场景中，这类装置主要用于科普教学、动力原理演示场景，帮助学习者直观理解反冲式动力的转化逻辑，也可作为蒸汽动力发展史的实物展示载体，结构上没有复杂的传动部件，日常维护仅需定期清理腔体内部的水垢、检查支架连接部位的紧固情况即可，转动部位采用间隙配合，无需额外添加润滑剂即可长时间顺畅转动，避免润滑油脂在高温下挥发产生异味或污染展示台面。整套结构的重心落在底部支架的几何中心位置，即使球体高速转动时整体也不会出现晃动，支架的弯管弧度经过反复调整，既保证足够的支撑强度，又不会遮挡核心的球体转动区域，方便观察者从各个角度看清动力输出的全过程。
