带计算参数的圆柱形单级齿轮传动箱

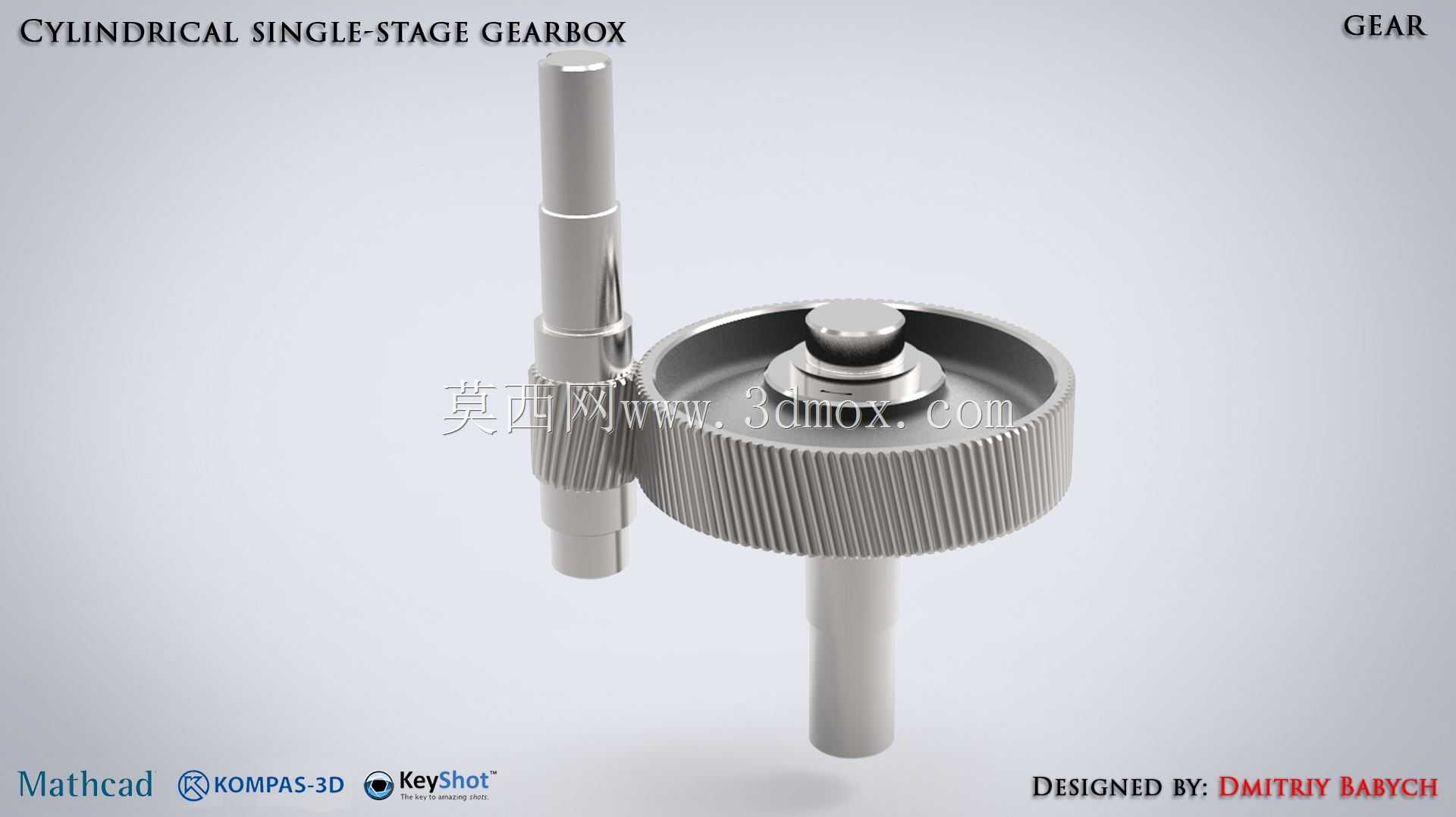

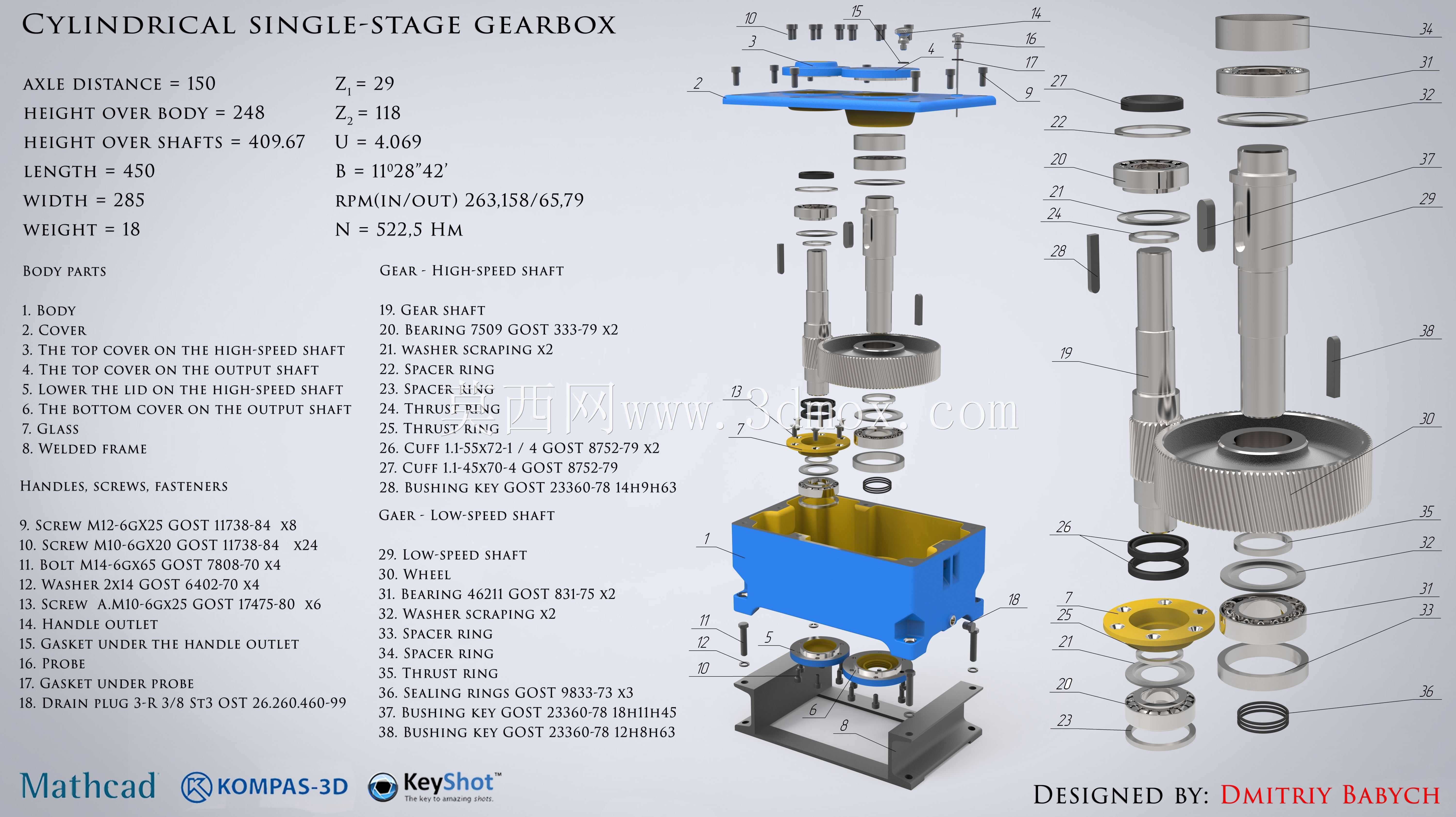

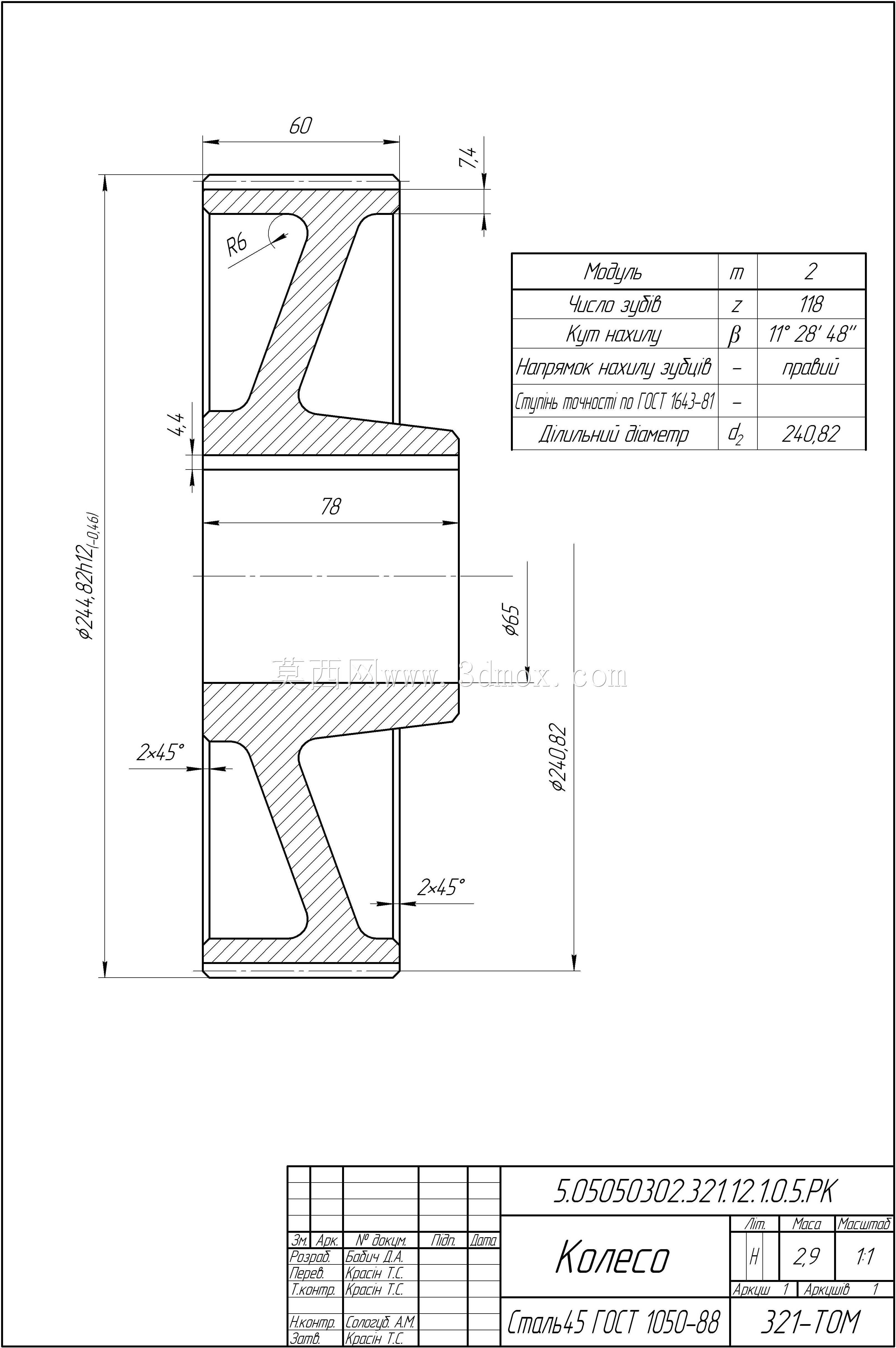

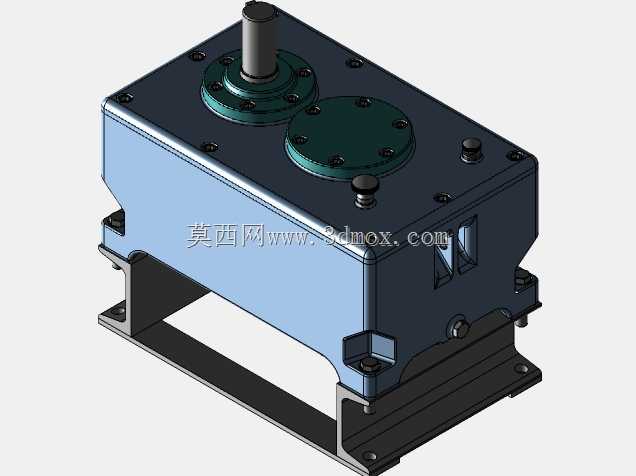

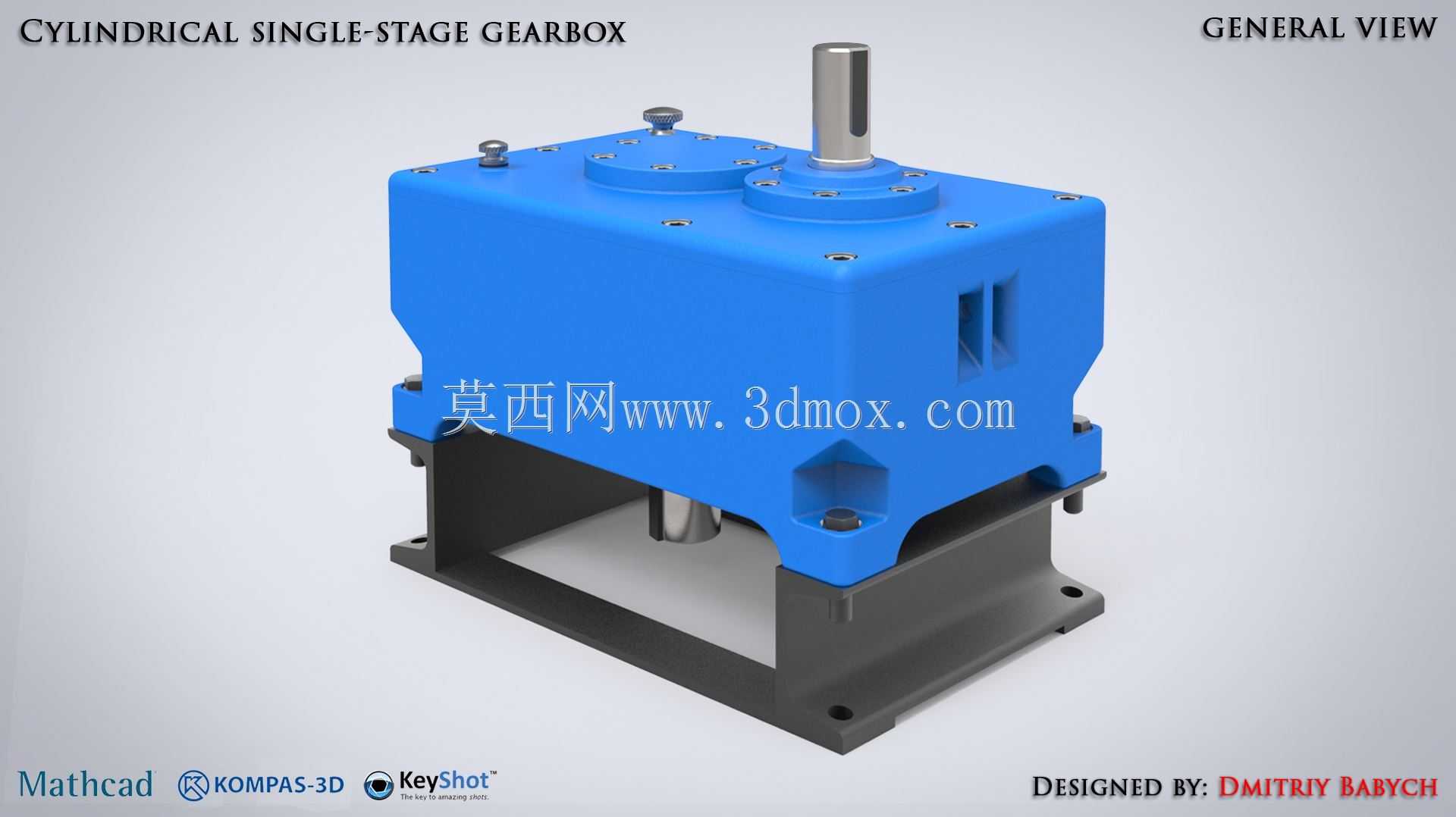

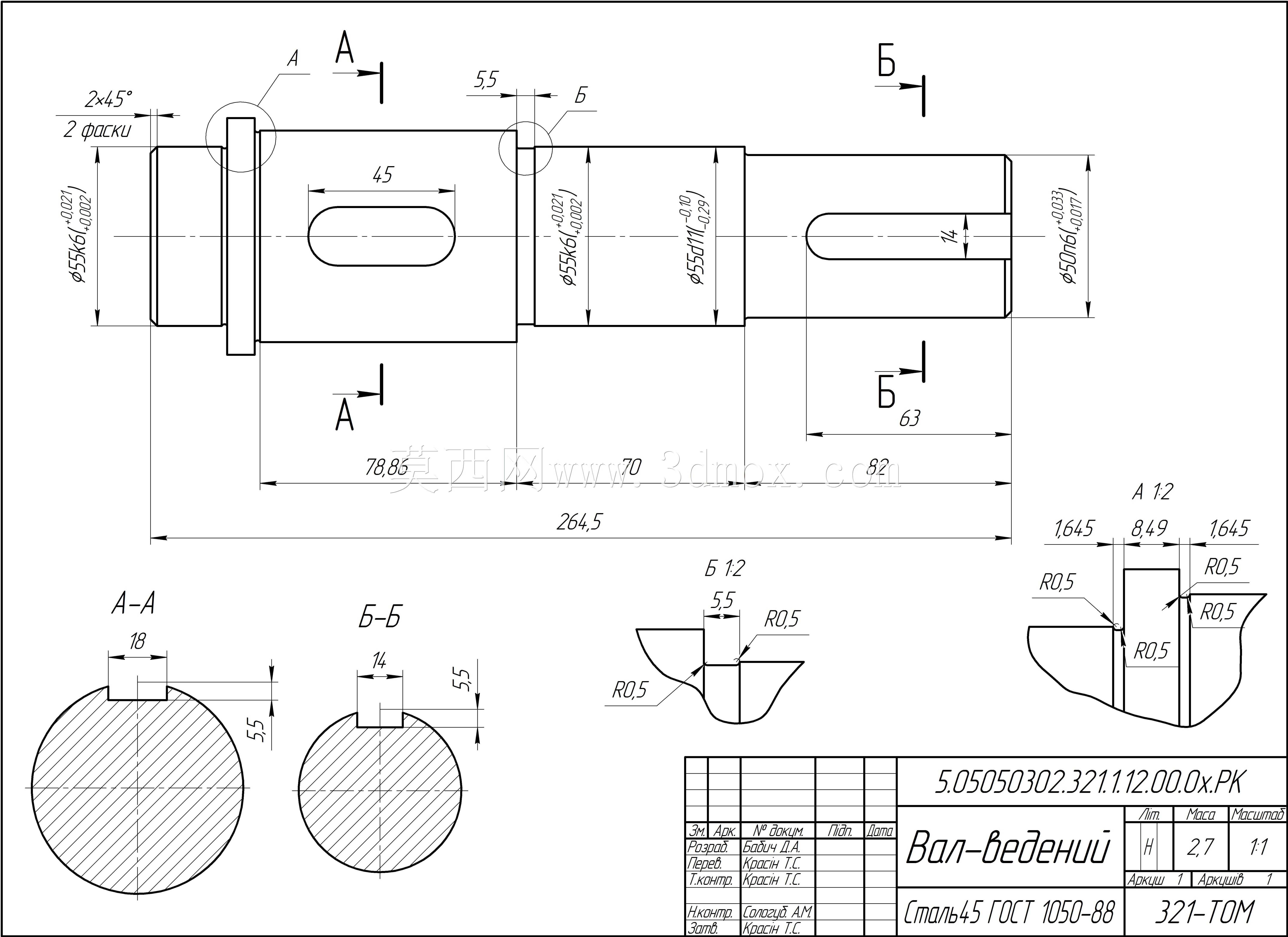

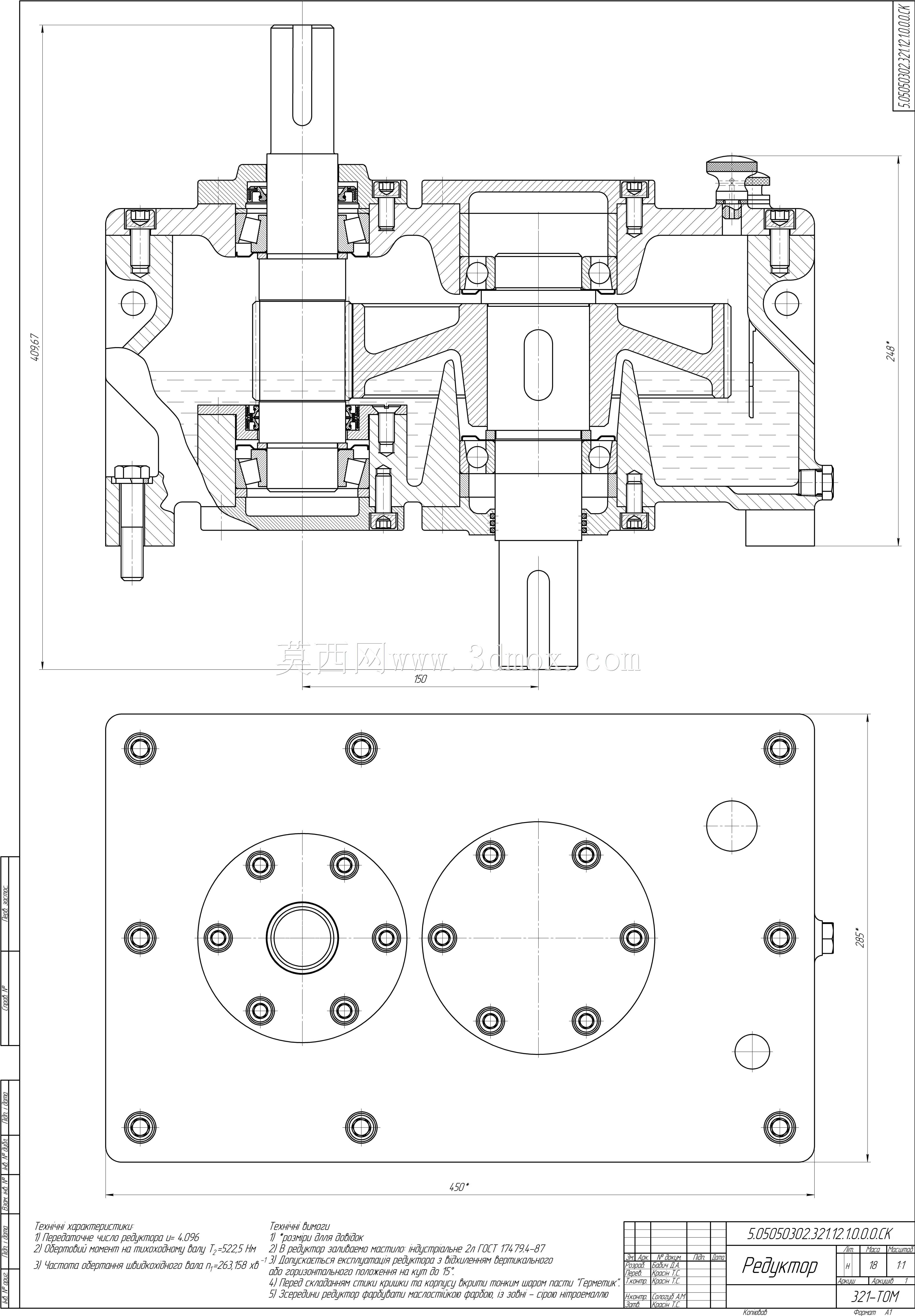

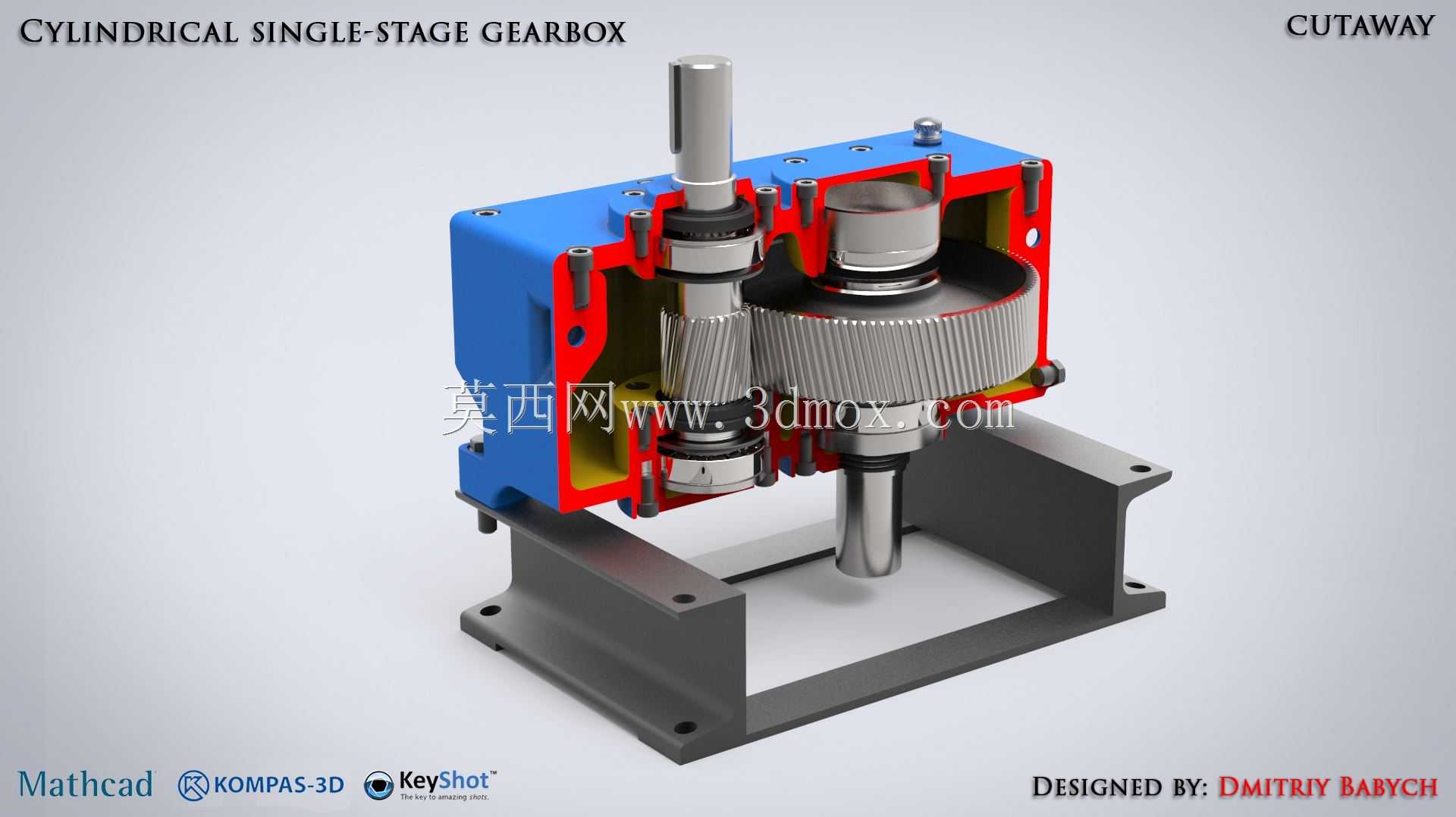

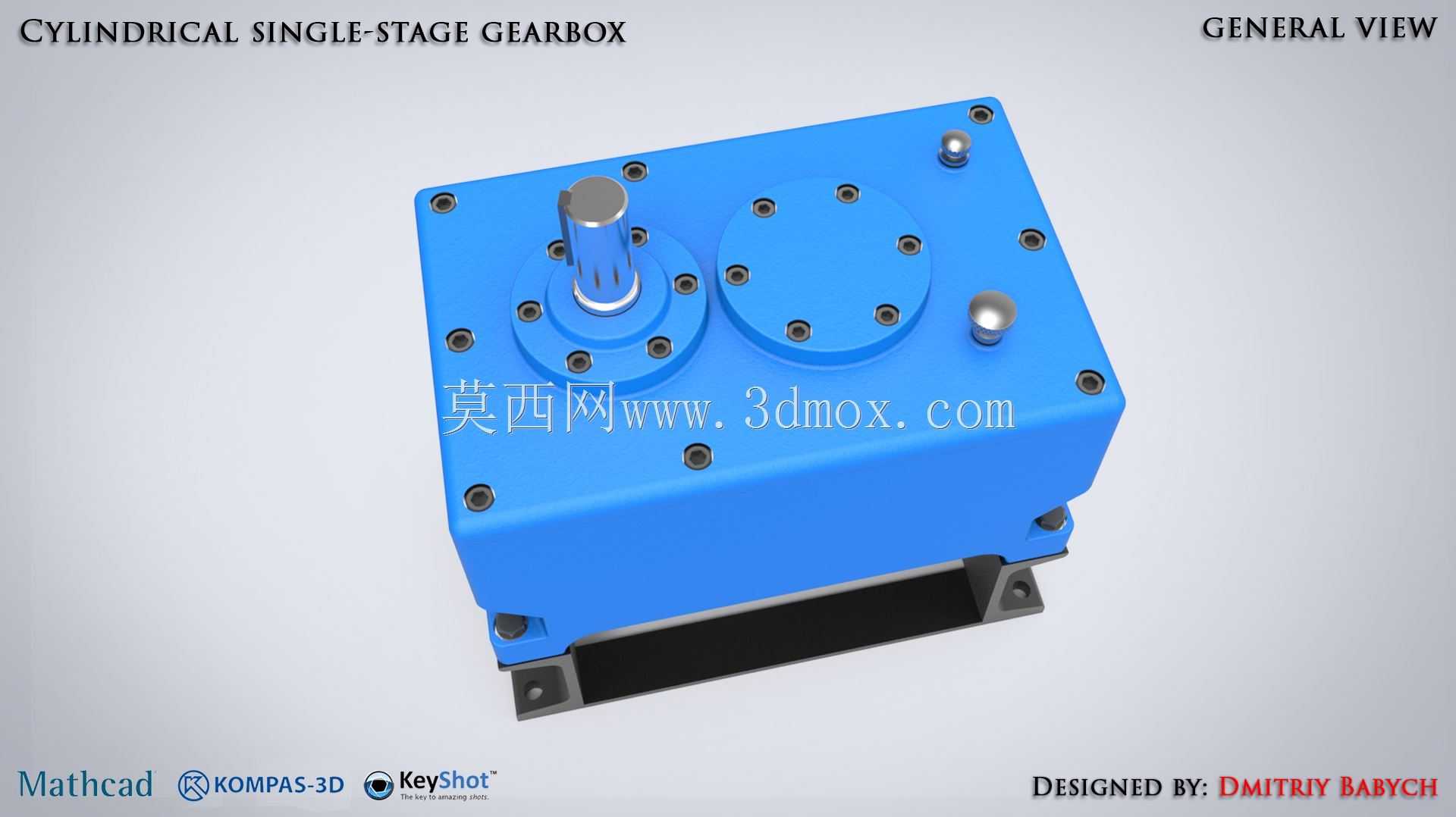

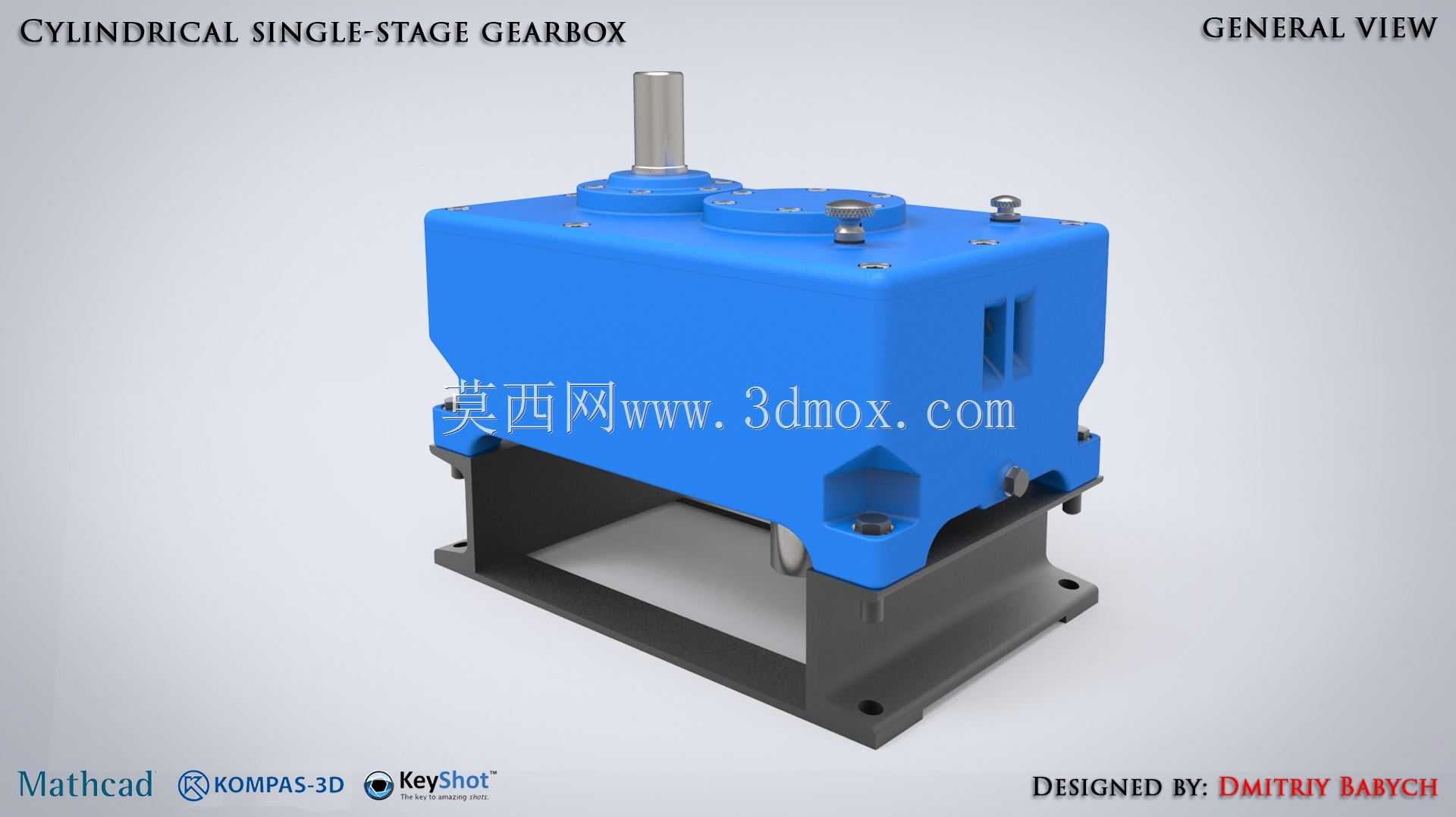

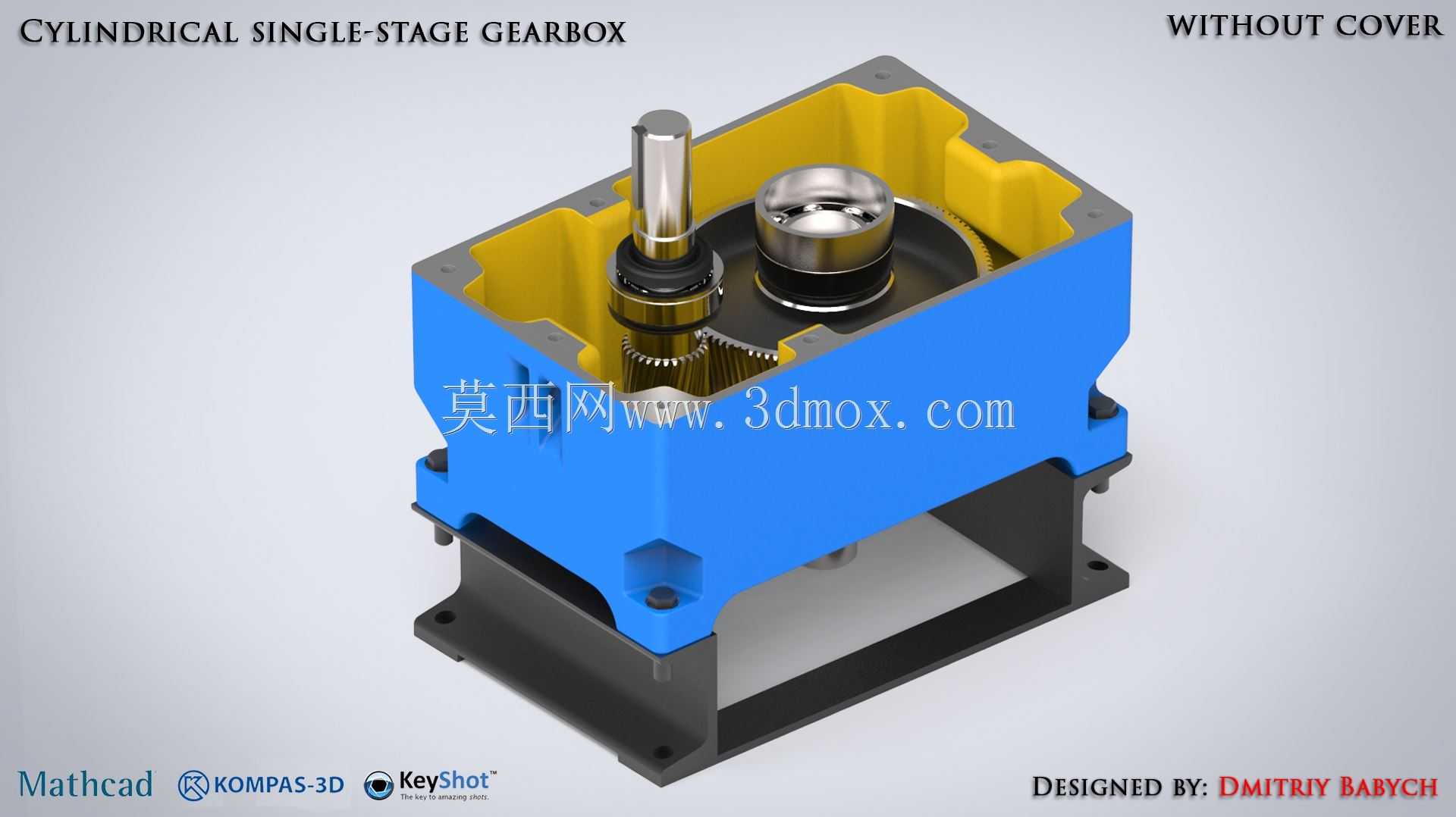

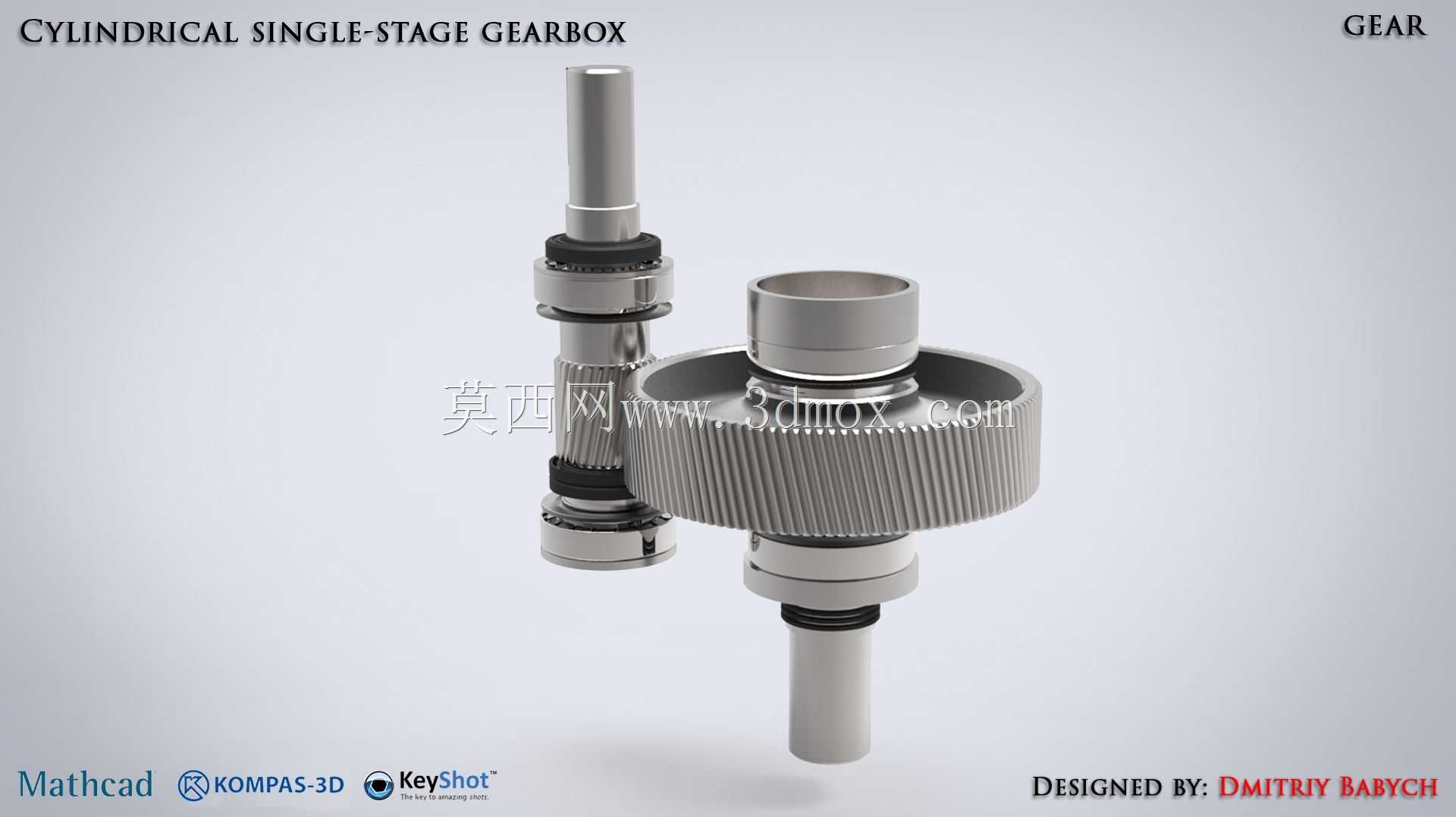

这款圆柱形单级齿轮传动箱，主要面向小型动力传动场景设计，可适配车辆驱动辅助减速、小型搅拌设备动力匹配等工况，能够在输入轴高转速工况下完成稳定的扭矩放大与转速调节，为后端执行部件提供适配的动力输出参数。在实际应用中，这类齿轮箱可配套4kW级中小型驱动电机使用，适配输入转速950转每分左右的动力源，通过单级圆柱齿轮啮合完成传动比转换，满足低转速大扭矩的输出需求，可覆盖小型物料搅拌、轻型输送设备驱动、专用作业车辆辅助传动等多个场景的动力传递要求。产品采用圆柱形同轴布局设计，输入轴与输出轴保持同轴线布置，能够大幅缩减传动结构的横向安装空间，适配安装空间紧凑的设备集成需求；箱体采用剖分式结合面设计，上下箱体通过定位销与紧固螺栓完成连接，既保证了箱体装配时的齿轮啮合精度，也便于后期内部零部件的检修与维护。箱体两端预留标准轴承安装位，配套适配的滚动轴承完成轴系支撑，能够有效承受齿轮啮合过程中产生的径向与轴向载荷，提升传动过程的运行稳定性，降低运转过程中的振动与噪音。设计过程中完成了完整的齿轮传动参数计算，涵盖齿轮模数、齿数匹配、轴系强度校核、轴承寿命验算、传动效率核算等核心内容，充分考虑了长期负载运行下的结构耐久性，能够保障持续负载工况下的动力传输稳定性，避免长期运转出现的齿面磨损、轴系变形等问题。外形尺寸方面，箱体整体长度控制在450mm，宽度285mm，输入轴端安装基准面到输出轴端的轴向高度为409.67mm，安装底座采用平板式结构，底座上预留多组均匀分布的安装定位孔，可直接通过螺栓完成与设备机架的固定安装，输入、输出轴端均预留标准轴伸与连接法兰，能够快速与配套电机、负载设备完成对接，无需额外制作复杂的转接结构，大幅降低现场集成安装的难度。箱体侧面预留油位观察、注油与放油结构，可方便日常使用过程中的润滑油更换与液位检查，保障齿轮与轴承的润滑效果，延长设备整体使用寿命。
