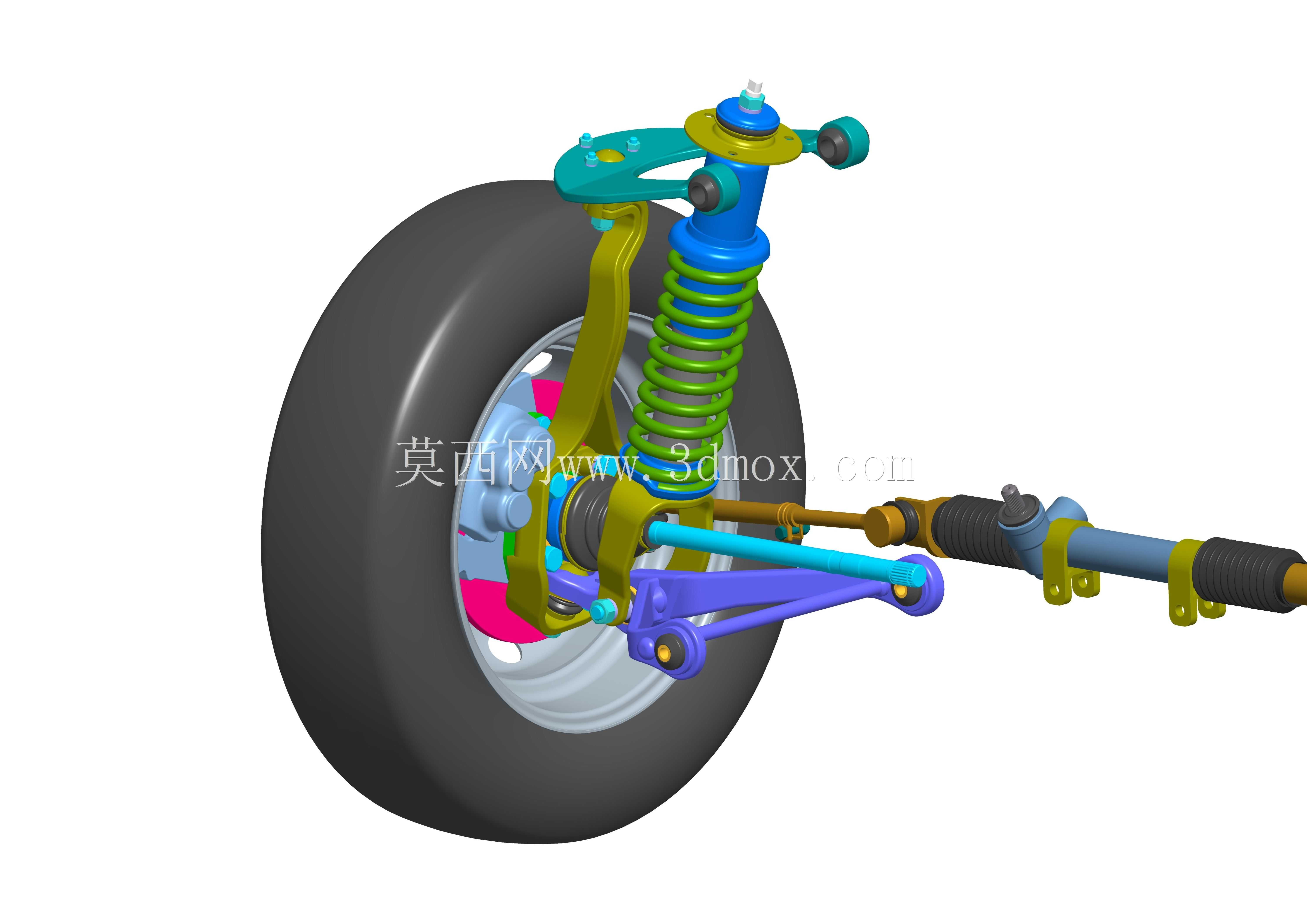

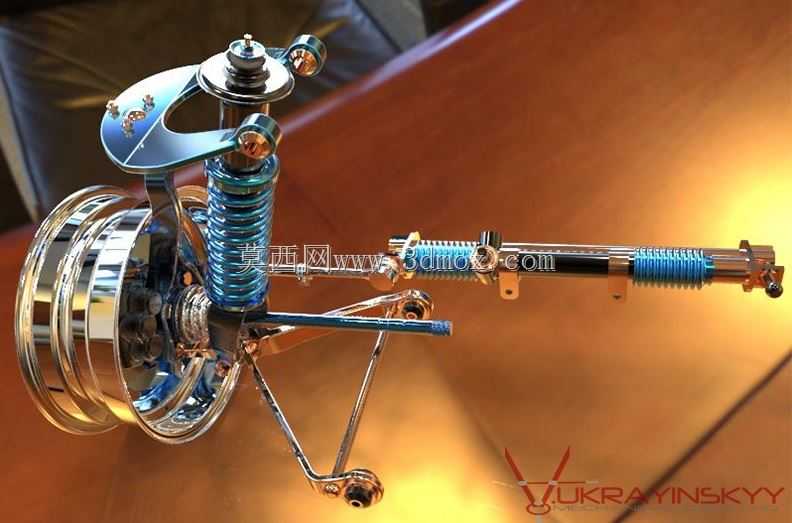

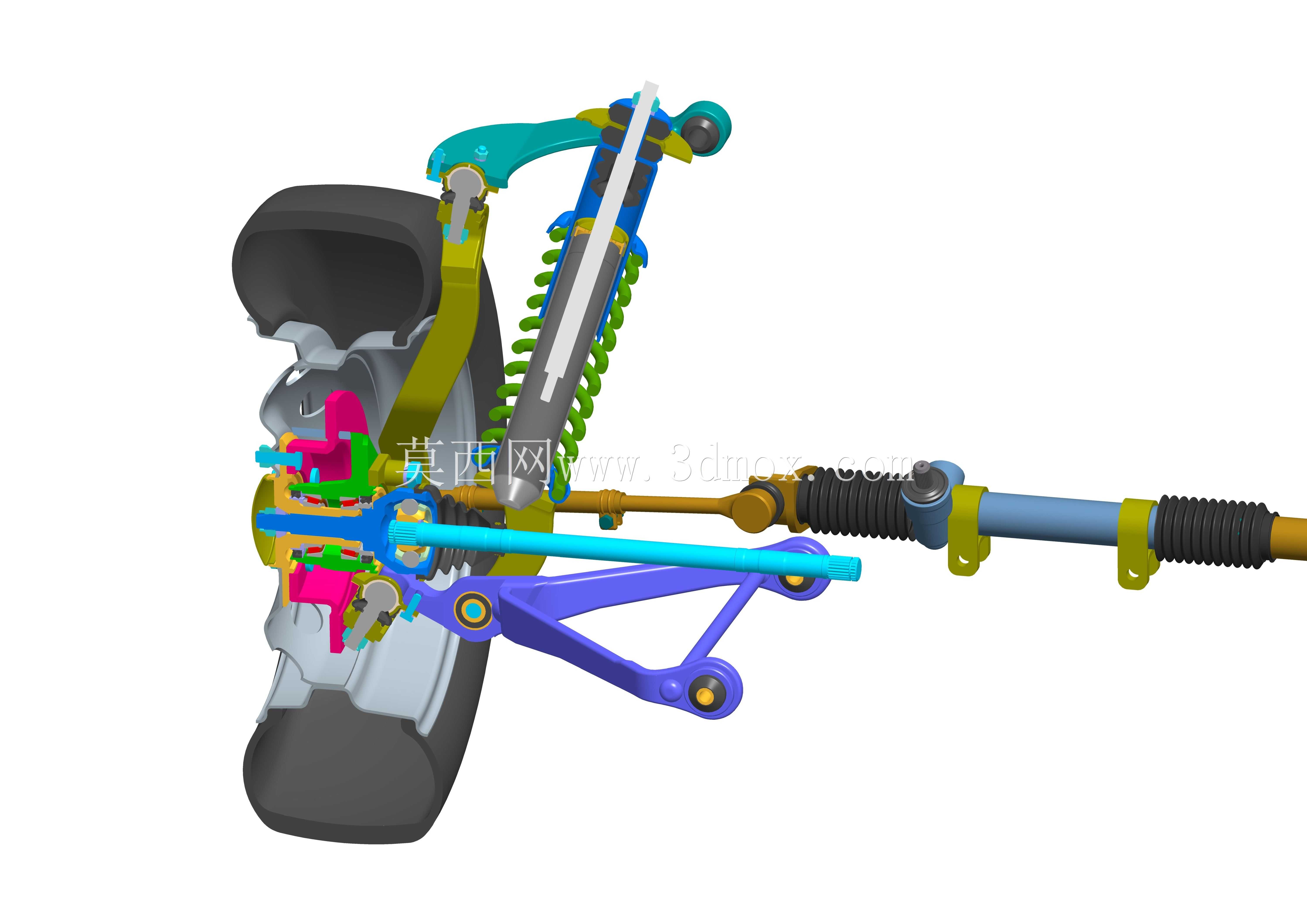

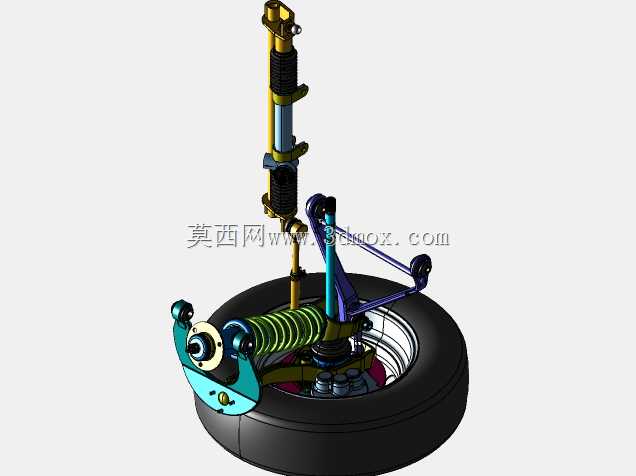

越野车辆前轮悬架与转向集成结构

该结构是越野车辆底盘核心的行走与操控集成单元，主要应用于非铺装路面行驶的硬派越野车型、全地形作业车辆以及特种越野装备的前轮位置，承担着承载车身重量、过滤路面颠簸冲击、传递转向动作、保障车轮接地附着力的核心作用，是决定越野车辆通过性、操控稳定性与行驶舒适性的关键底盘部件。在实际越野行驶场景中，该结构需要应对碎石、沟壑、陡坡、侧倾路面等复杂工况，既要在车轮大幅跳动时保持定位参数稳定，也要在转向操作时精准传递动作，避免出现转向虚位、车轮弹跳失控等问题。从功能特性来看，该集成结构整合了弹性减震、导向支撑、转向传动三大功能模块：螺旋弹簧与筒式减震器同轴布置的减震单元，可根据路面冲击幅度自适应调整阻尼反馈，在平缓路面提供足够的支撑性抑制车身侧倾，在大幅颠簸时快速吸收冲击能量，避免震动直接传递至车身；上下布置的多组控制臂通过球铰与转向节、车架安装座连接，可约束车轮的跳动轨迹，在车轮上下行程范围内始终保持合理的外倾角、前束值，确保轮胎胎面与路面充分接触；横向布置的转向拉杆与转向机输出端连接，可将方向盘的转动转化为车轮的偏转动作，配合转向节的铰接结构实现小角度精准转向与大角度越野转向需求。设计过程中，优先考虑了越野工况下的结构强度与运动干涉问题，所有铰接点均采用耐磨球头结构，可承受多方向的冲击载荷，控制臂采用变截面受力结构，在保证轻量化的同时提升抗扭、抗冲击强度；各部件的运动行程经过反复校核，确保车轮在最大上跳、最大下跳以及最大转向角度时，不会出现部件碰撞、拉杆拉扯过载的问题。在安装边界方面，该结构上部通过减震器塔顶与车架纵梁连接，下部通过控制臂铰接点固定于车架副车架位置，转向机通过安装支架固定于车架横梁，整体安装点位符合主流越野车型的底盘布置空间，横向安装宽度适配常规越野车轮距范围，减震器行程预留了足够的越野跳动余量，转向拉杆的长度可根据不同车型的轮距需求做小幅调整，车轮安装法兰适配常规越野轮毂的孔距参数，可直接匹配大尺寸越野轮胎，无需额外改动周边底盘结构即可完成装配。
