欧姆龙可编程逻辑控制器外观结构建模

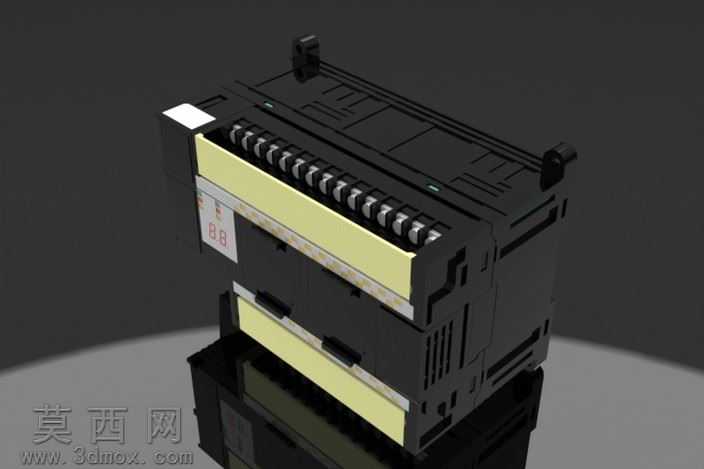

本次建模围绕欧姆龙系列PLC的实体外观与结构特征展开，在三维建模软件中首先完成整体比例的精准校准，参考实物的长宽高尺寸搭建基础块体框架，先勾勒出PLC主体的长方体基座轮廓，再逐步细化各部分结构细节。建模过程中优先还原设备的模块化拼接特征，对上下堆叠的壳体分层进行拓扑布线，保证壳体接缝、卡扣位置的结构与实物一致，避免出现面重叠、布线错乱的问题。针对正面的接线端子区域，采用阵列化建模方式，先制作单个端子的精细模型，包含端子的接线槽、固定卡扣、标识位细节，再按照实际端子的排布间距完成整排阵列，同时还原端子排旁的淡黄色防护挡板结构，对挡板的边缘倒角、表面磨砂质感做单独处理。设备正面的数码显示区域，单独建模出数码管的安装槽位，还原显示窗的透明护罩结构，护罩部分采用半透明材质参数调整，模拟实物的透光效果。侧面的散热格栅区域，通过布尔运算做出均匀排布的散热槽，保证槽体的深度、宽度与实物一致，同时还原侧面的导轨卡扣结构，方便后续模拟设备安装在标准电气导轨上的状态。顶部与底部的壳体拼接处，做出凹凸的定位卡槽结构，还原设备模块化组装的结构特点。材质渲染阶段，主体壳体采用哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，模拟工业级塑料外壳的磨砂质感；端子排的金属接线部分采用哑光金属材质，还原金属接线端的哑光金属光泽；淡黄色挡板采用稍浅的米黄色硬质塑料材质，与黑色主体形成清晰的色彩区分；显示窗部分采用高透的聚碳酸酯材质，添加轻微的反光与折射参数，模拟透明护罩的真实视觉效果。渲染时采用柔和的工业产品布光方式，主光源从斜上方打亮设备主体，补光弱化侧面阴影，突出设备的结构层次与材质差异，同时在设备下方添加柔和的投影，增强模型的真实感与立体感。建模全程严格遵循实物的结构比例，所有细节特征均参考真实欧姆龙PLC的外观结构，保证模型可用于工控场景的装配演示、电气方案展示等用途。
