西门子S7-200CPU226可编程控制器三维建模作品

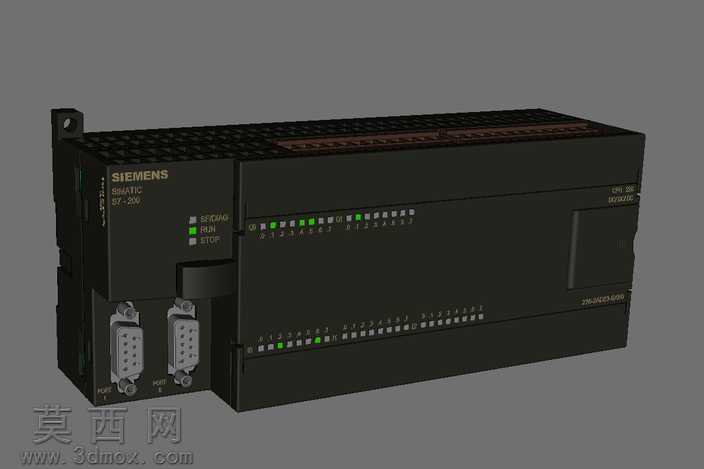

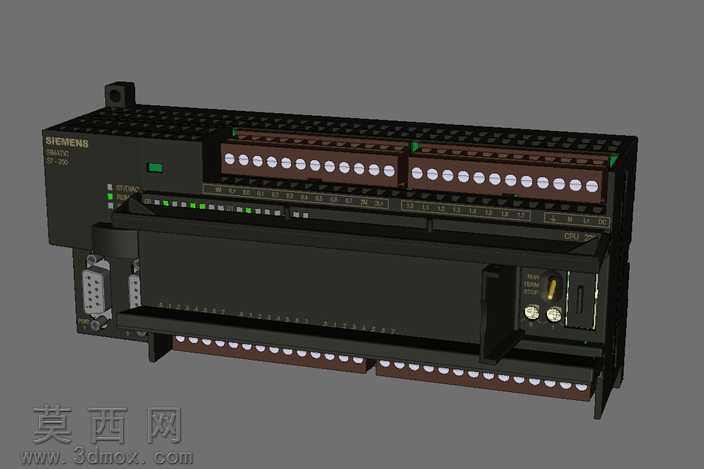

本作品为西门子S7-200系列CPU226可编程逻辑控制器的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实物等比例还原原则，对控制器的每一处结构细节都进行了精准复刻。建模初期先梳理实物的整体尺寸比例，确定外壳主体、接线端子排、状态指示灯、通讯接口、模式选择开关、扩展接口等核心结构的位置关系，先通过基础拉伸、切除特征搭建整体轮廓框架，再逐步细化局部细节。材质渲染阶段，针对不同部件匹配对应材质属性：主体外壳采用哑光黑色工业塑料材质，调整粗糙度参数还原工业塑料的磨砂质感；接线端子区域采用棕褐色电木材质，模拟端子排的绝缘基座质感；金属接线端子、接口插针、固定螺丝等部件赋予金属材质，调整金属度与反光参数还原金属件的光泽与冷硬质感；状态指示灯区域采用半透明塑料材质，设置合适的透光率，还原指示灯的通透视觉效果。结构还原上，精准复刻了CPU226的上下两层接线端子排布，每一个端子位的凹槽、标识位都做了细节刻画，侧面的RS485通讯接口的接口轮廓、针脚排布、固定卡扣结构都完全参照实物制作，正面的运行状态指示灯、模式选择开关的拨档结构、电位器调节旋钮都做了可识别的细节还原，底部的导轨安装卡扣结构也完整呈现，还原该控制器可卡装在标准电气导轨上的安装特性。设计思路上，优先保证模型的结构准确性与装配合理性，所有部件的拼接缝隙都控制在合理范围，既还原实物的装配精度，也保证模型可用于电气柜装配仿真、工控产品演示、教学素材制作等场景，模型的布线预留位、接口位置都与实物一致，可直接用于三维电气布线的配套设计使用，整体模型面数控制合理，在保证细节精度的同时兼顾了文件的通用性，可适配多数三维场景的使用需求。
