艾伦布拉德利Micrologix1400可编程控制器三维建模

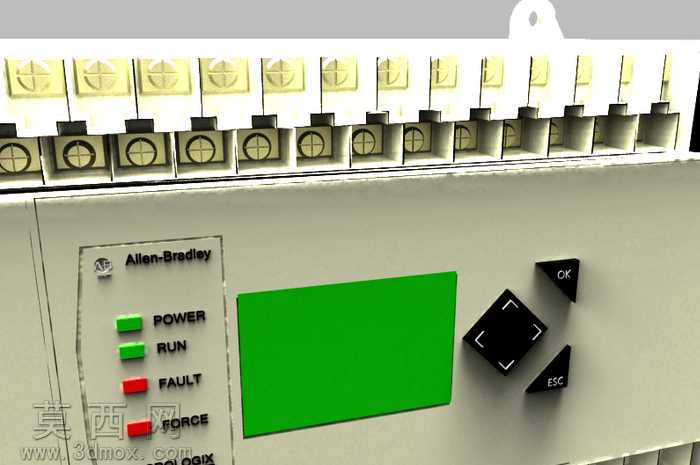

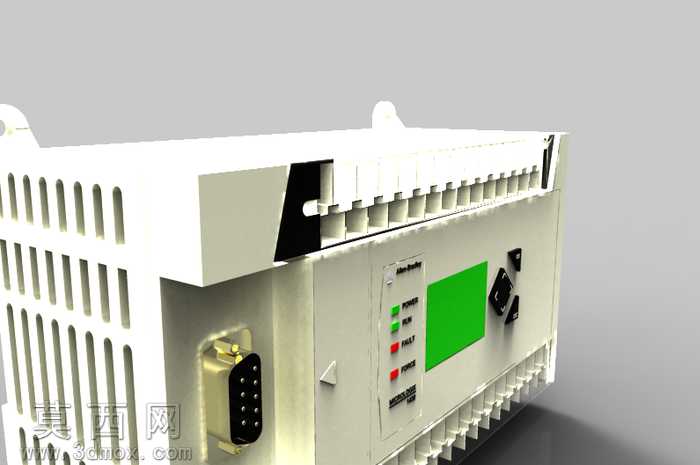

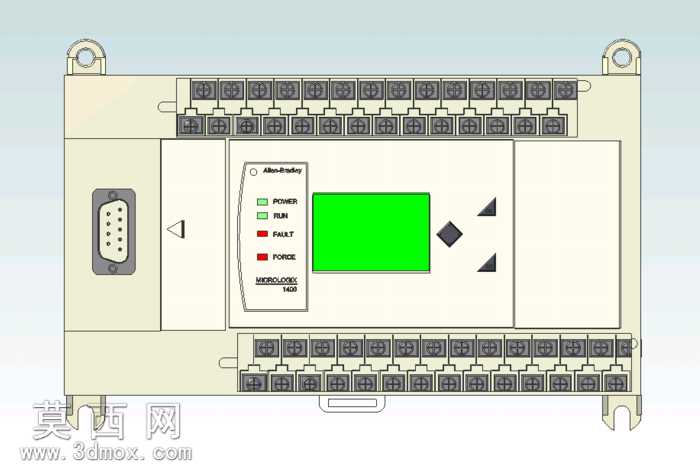

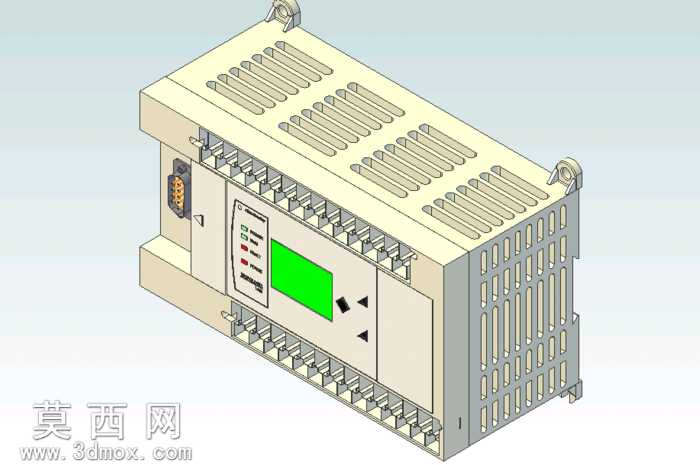

本次建模对象为艾伦布拉德利Micrologix1400小型可编程控制器，建模前期先梳理该型号PLC的实物结构特征，拆分出外壳主体、顶部接线端子排、正面操作按键、状态指示灯、液晶显示屏、侧边安装挂耳等独立结构模块，确保建模逻辑贴合实物的装配层级。建模过程中以实物测绘的尺寸比例为基准，先通过拉伸、切除等基础特征构建控制器的长方体主壳体，对壳体边缘做符合工业产品设计的微小圆角处理，还原实物外壳的哑光工程塑料质感，避免棱角过于生硬。顶部接线端子区域单独建模，区分出上层黄色标识的端子位、下层带十字槽的接线螺丝结构，每一个端子的间距、尺寸都严格参照实物参数排布，还原端子排整齐规整的工业排布特征。正面区域先预留出液晶显示屏的安装凹槽，构建绿色的显示屏面板，再依次制作POWER、RUN、FAULT、FORCE四个状态指示灯，分别匹配绿、绿、红、红的色彩标识，指示灯做轻微的凸起处理还原实物的分层结构。操作按键区域分别构建OK、ESC两个三角标识按键，以及中间带方向标识的四向导航按键，按键表面的字符标识通过纹理贴图实现，还原按键的哑光黑色塑料质感。材质渲染阶段，主壳体采用浅灰色哑光工程塑料材质，调整粗糙度参数模拟工业PLC外壳的磨砂触感，接线端子部分采用米黄色硬质塑料材质，接线螺丝做金属镀锌质感处理，还原金属件的微弱反光特性，显示屏区域采用亮面绿色材质模拟液晶面板的显示效果，指示灯部分添加微弱的自发光参数，还原通电状态下的指示灯视觉效果。建模过程中对安装挂耳的开孔结构做精准还原，确保挂耳的位置、孔径符合实际安装需求，壳体表面的Allen-Bradley品牌标识通过浮雕贴图实现，还原实物的丝印标识效果。整体模型严格遵循实物的比例结构，各部件的装配间隙做合理还原，既保证模型的视觉真实度，也可用于工业场景的布局演示、电气教学展示等用途，完整呈现该款小型PLC的外观结构与细节特征。
