自行车车架旋转止动限位结构设计

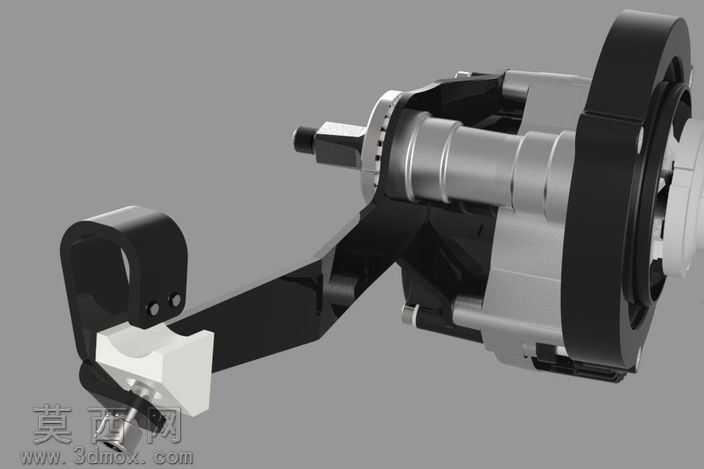

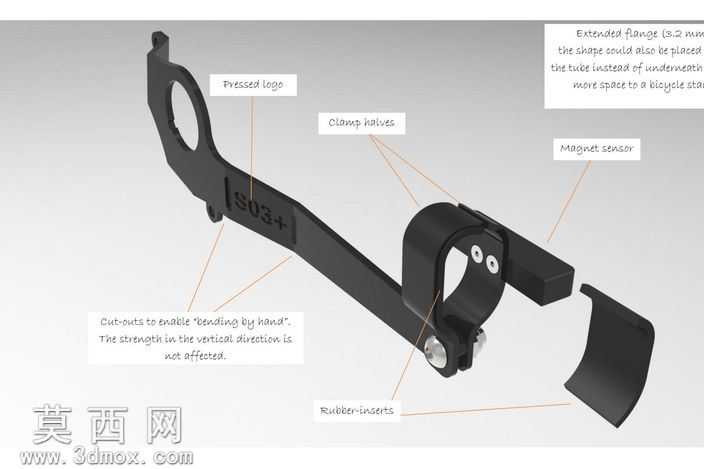

本作品为自行车车架配套的旋转止动限位结构三维建模设计，整体建模过程围绕实际骑行场景的受力需求展开，在三维建模阶段首先完成车架五通区域、后下叉、后轮组的基础参照建模，确保止动结构的安装基准完全匹配常规自行车架的管型尺寸与安装点位。建模过程中对止动主体的壳体进行了曲面与实体结合的建模方式，外壳采用哑光黑色硬质工程塑料的材质设定，表面做细微的磨砂纹理渲染处理，还原工业零部件的真实质感；内部与车架接触的金属嵌件采用阳极氧化银灰色金属材质，边缘做倒角处理避免应力集中，金属部件的渲染添加了细微的使用划痕质感，提升模型的真实度。结构设计上，扩展法兰部分预留了足够的安装接触面，可适配不同弯曲度的车架尺寸，内置磁传感器模块的安装位做了密封槽设计，搭配橡胶圈实现基础的防尘防水效果；两个对半拆分的夹块结构通过螺栓锁紧固定在车架管上，夹块内侧设计有橡胶嵌入槽，橡胶垫的存在既可以提升锁紧摩擦力避免结构滑动，也能避免夹块硬接触刮伤车架漆面。止动结构的限位行程经过反复建模校核，既可以限制传动部件的过度旋转，也不会干涉正常的踩踏传动动作，最后修改的夹块版本进一步优化了锁紧结构，在不增加整体体积的前提下提升了锁紧力，可适配多种不同管径的车架管材安装，无需针对不同车架单独开模，大幅提升了结构的通用性。渲染阶段采用影棚级柔光布光，重点突出金属部件的光泽层次与塑料壳体的哑光质感，背景搭配自行车后轮、牙盘、链条等周边部件，完整展示结构的实际安装状态与空间位置关系，所有配合面的间隙在建模时均预留了合理的装配公差，确保结构可直接用于后续的开模生产验证。
