立式斗式垂直物料输送提升设备结构

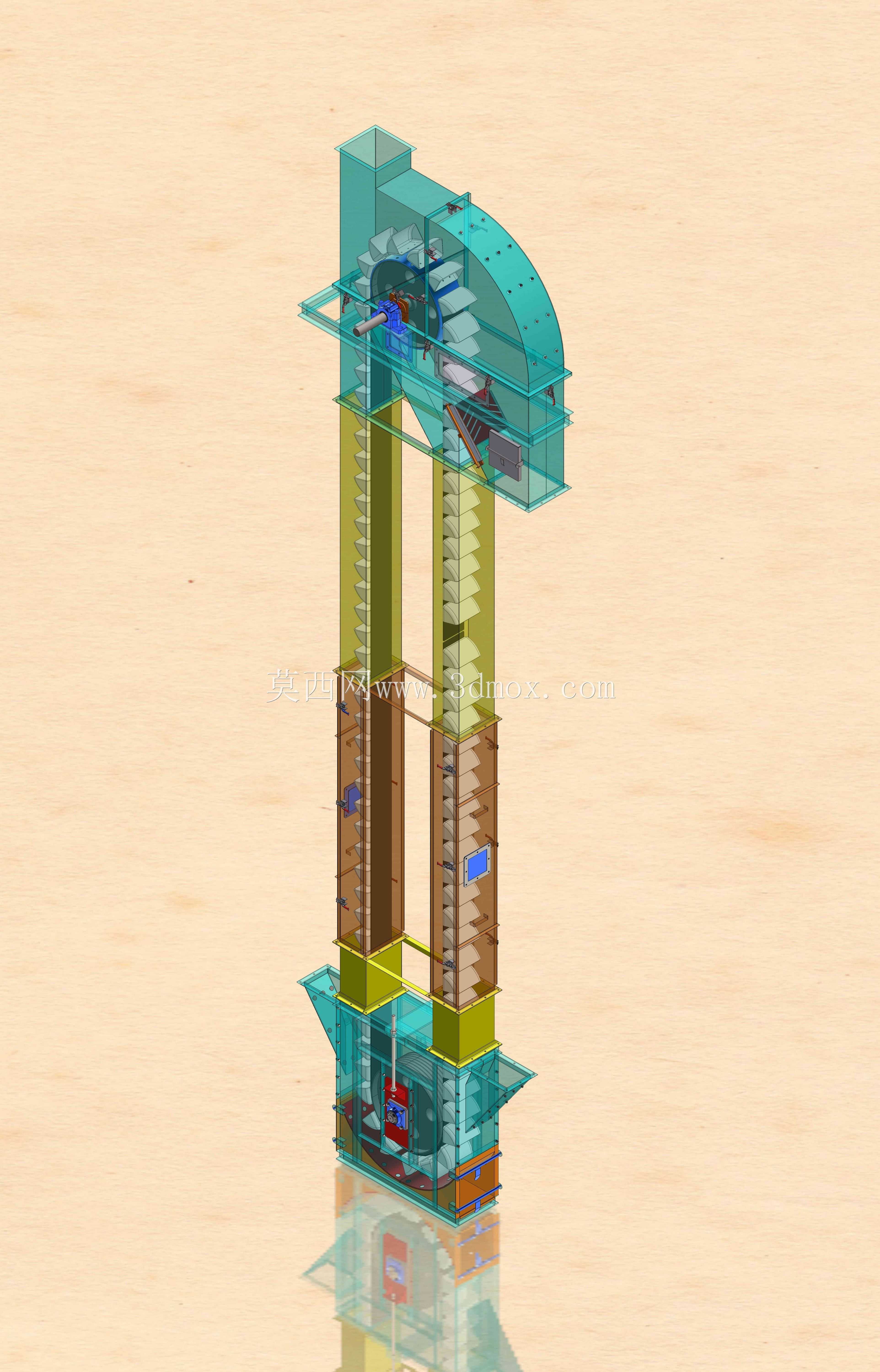

这款斗式提升设备主要面向散状固态物料的垂直输送场景，广泛应用于粮食加工、建材生产、矿山选矿、化工原料转运等生产环节中，能够在有限的厂区占地面积内，完成粉状、颗粒状、小块状物料从低位到高位的连续提升作业，替代传统倾斜皮带输送机占用横向空间大、输送倾角受限的短板，适配厂房层高受限、工艺布局紧凑的生产线排布需求。设备整体采用立式框架结构，上下两端分别设置驱动换向区段与底部进料张紧区段，中间为双列并行的立式输送通道，外部设置半透明防护壳体，既可以直观观察内部料斗的运行状态，也能避免输送过程中物料扬尘外溢、杂物落入输送路径造成卡滞，同时隔绝运转部件与现场操作人员的直接接触，满足生产现场的安全防护要求。设计过程中充分考虑散料输送的实际工况，牵引构件采用适配垂直提升的高强度结构，等间距安装的料斗在底部进料区段完成物料舀取，随着牵引构件沿垂直通道向上运行至顶部驱动轮位置时，料斗沿换向轨迹翻转，将内部承载的物料从顶部出料口卸出，整个输送过程处于封闭壳体内，能够减少物料在转运过程中的撒漏与损耗，对于易起尘的粉料输送场景，还可配套壳体接口对接除尘系统，进一步改善车间作业环境。设备的安装边界以垂直方向的高度尺寸为核心，可根据实际生产线的进料口与接料口的高度差调整中间通道段的长度，横向占地宽度仅需满足框架与壳体的安装尺寸，无需预留大长度的倾斜输送走廊，能够大幅节约厂房的平面使用面积；底部区段设置张紧调节结构，可在牵引构件长时间运行出现伸长量时调整张紧度，避免出现打滑、料斗刮蹭壳体的问题，驱动端设置过载防护结构，当料斗卡滞、物料过载时能够及时切断动力输入，保护内部牵引构件与传动部件不受损坏。料斗的结构设计根据输送物料的特性做了适配优化，针对流动性好的颗粒物料采用浅斗型设计，卸料时更顺畅不易粘料，针对磨琢性较强的小块物料采用深斗加耐磨衬层的结构，提升料斗的使用寿命，壳体上预留的检修口可快速完成内部料斗更换、牵引构件维护等日常保养作业，降低设备运维的时间成本。
