箱式链式输送设备81XH结构设计

　　在车间物料转运、流水线工序衔接的场景里，这类箱式链式输送结构的适配性极强，不同于敞开式链板输送的外露结构，箱式壳体的设计首先解决了细碎物料输送过程中的撒漏问题，同时能对内部传动链形成有效防护，避免车间浮尘、加工碎屑落入传动啮合区域造成的卡滞磨损。日常生产中，这类设备常被布置在机加工工序的出料端、装配线的工件转运段，或是仓储环节的成件物料移载工位，可承载一定重量的箱体类、规则块状工件完成水平方向的定点输送，配合端部的驱动链轮与张紧结构，能实现稳定的连续运行，不会出现皮带输送常见的打滑跑偏问题。

　　从设计逻辑来看，这款81XH规格的链式输送结构，首先围绕链号的承载参数做了整体框架的匹配，81XH属于重载输送用链条，对应的单节距、破断载荷参数决定了壳体的侧板厚度、支撑横梁的排布密度都要做对应强化，避免长期承载后出现框架形变。箱式结构的上下盖板采用可拆式连接，日常维护时无需整体拆解设备，仅需拆卸对应段的盖板即可完成链条润滑、链轮检查的操作，两侧的导轨槽直接集成在壳体侧板内侧，链条运行时的导向依托槽内的耐磨衬条实现，不需要额外加装外置导向件，既压缩了设备整体宽度，也减少了易损件的数量。

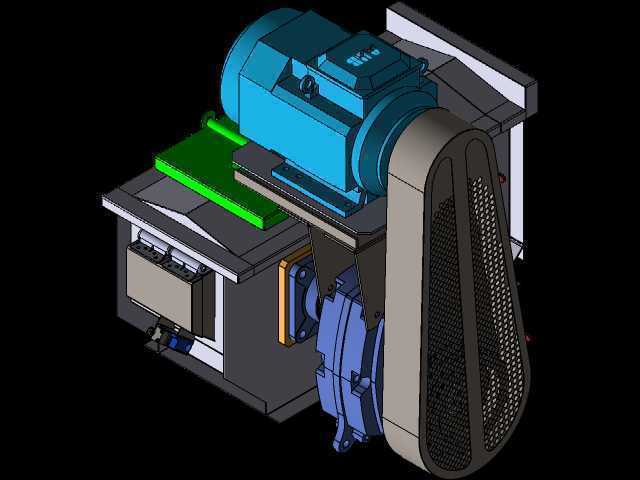

　　安装边界方面，这类输送设备的进料端与出料端都预留了标准的接口法兰，可直接对接上游的落料斗、下游的转接溜槽或是其他输送设备，设备底部的支撑脚采用可调式结构，可根据现场地面的平整度调整整体高度，调整范围覆盖常规车间的地面高差，不需要额外做地基预埋。设备的驱动单元布置在端部的侧装位，电机与减速机的安装座和壳体框架做了一体化设计，避免分体安装带来的同轴度误差，传动链轮的中心高与链条的啮合间隙在设计时已经做了预留，现场安装时仅需校准张紧度即可投入使用，不需要二次加工适配。

　　功能特性上，箱式壳体的封闭结构除了防撒漏、防护传动件之外，还能一定程度降低输送过程中工件碰撞产生的噪音，相比敞开式输送设备，车间内的运行噪音可降低10到15分贝，符合车间作业的噪音管控要求。链条采用的是带附板的结构，可根据输送物料的外形加装专用的工装托架，不管是带定位孔的机加工件，还是标准周转箱，都能通过更换附板上的托架实现适配，不需要改动主体框架结构。张紧装置布置在设备的尾端，采用丝杆调节的结构，调节行程可覆盖链条长期使用后的伸长量，不需要频繁拆换链节，日常维护仅需定期调整张紧度、加注润滑脂即可，维护成本远低于其他类型的连续输送设备。

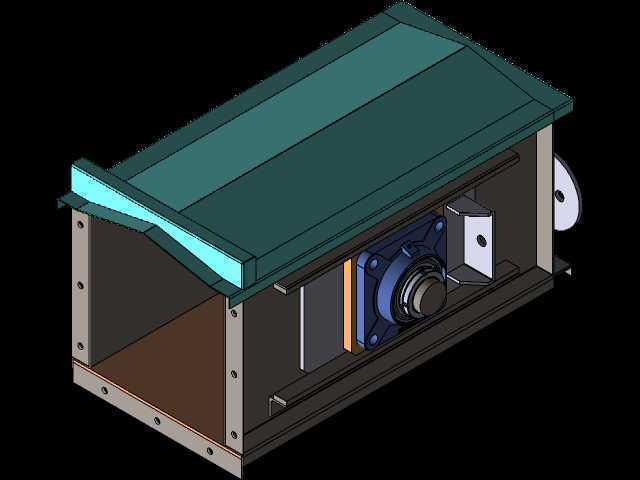

　　在结构细节的处理上，壳体的所有拼接边都做了折弯加强处理，没有采用额外的焊接加强筋，既减少了焊接变形带来的尺寸误差，也让整体外观更规整，所有的外露棱边都做了倒角处理，避免安装维护过程中出现磕碰划伤。链条的回程段同样布置在箱式壳体内部，上下层链条之间设置有耐磨托板，避免回程段链条下垂刮蹭壳体底部，同时托板采用可更换的耐磨材质，长期磨损后仅需更换托板即可，不需要更换整个壳体结构。端部的链轮组件采用剖分式轴承座安装，后期更换链轮或是轴承时，不需要拆解整个端部的框架，仅需拆开轴承座的压盖即可完成零件更换，大幅缩短了停机维护的时间。

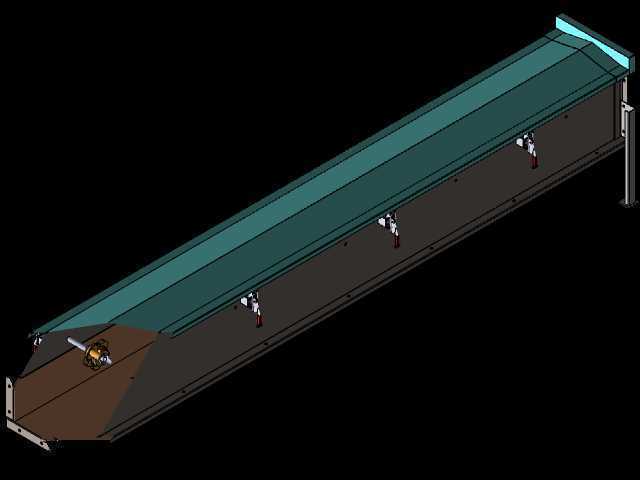

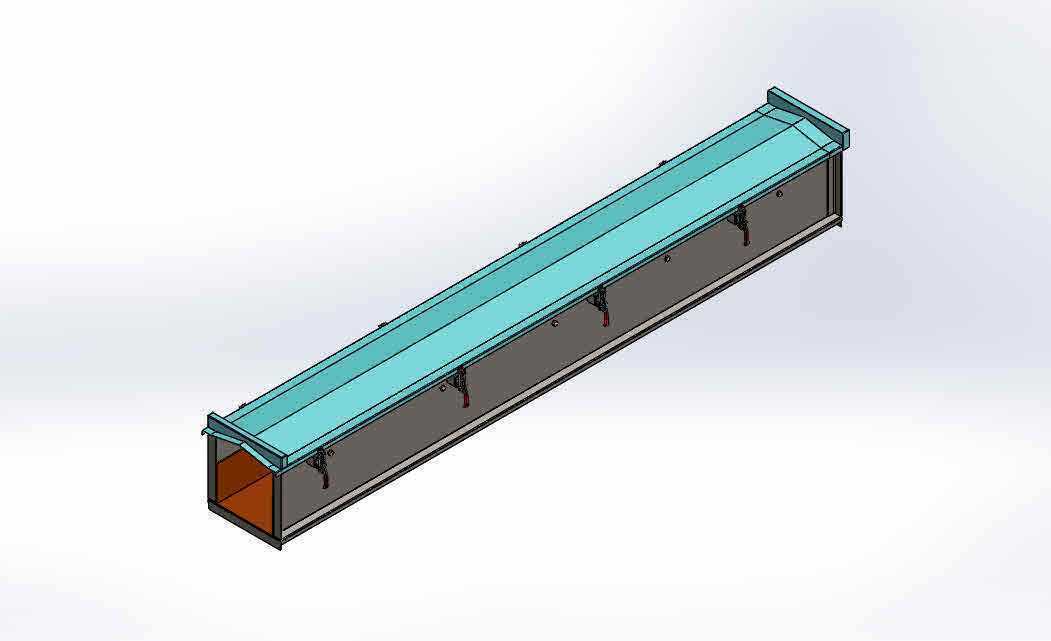

　　针对不同车间的布局需求，这款输送结构的主体框架可根据输送长度做分段拼接，每段标准段的长度统一，现场安装时仅需通过法兰对接即可，不需要现场焊接作业，适配不同长度的输送线布局需求，不管是短距离的工序间转运，还是长距离的车间跨区输送，都能通过组合标准段实现，所有的连接孔位都在加工时做了统一配做，现场拼接时不会出现孔位错位的问题。
