多功率规格ABB三相异步电动机三维结构

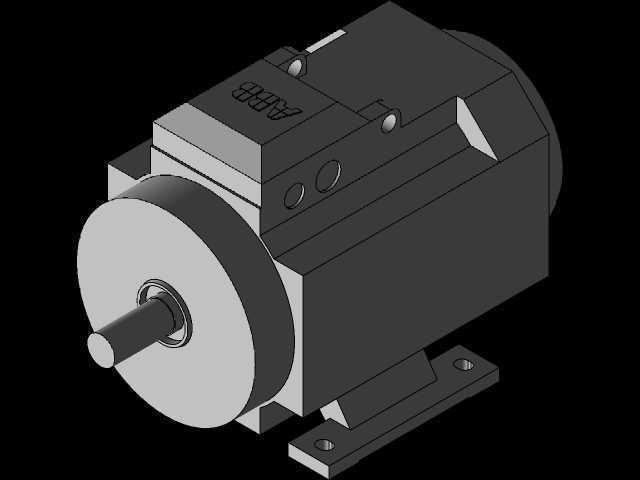

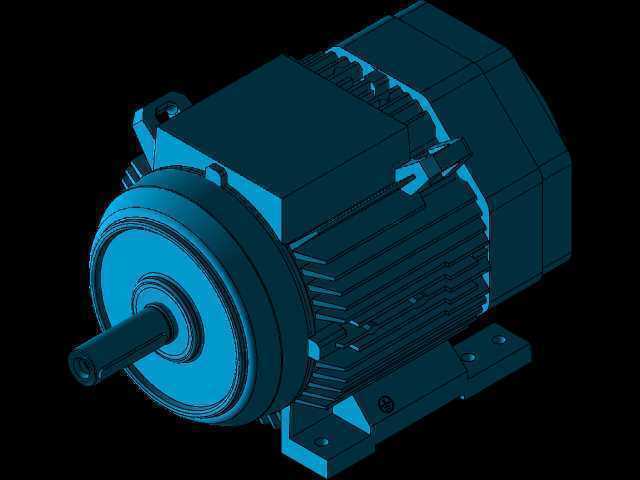

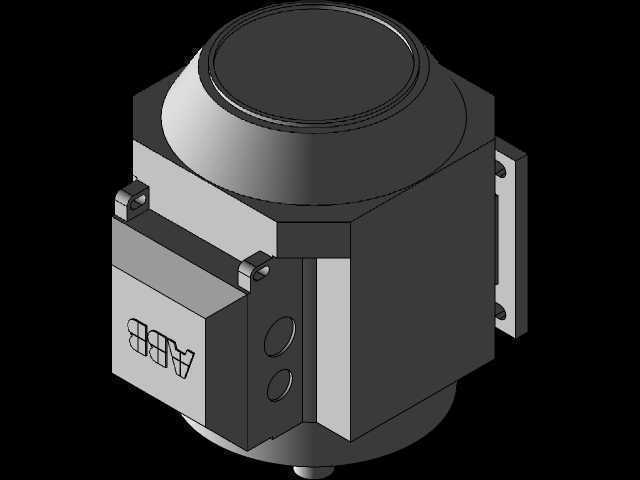

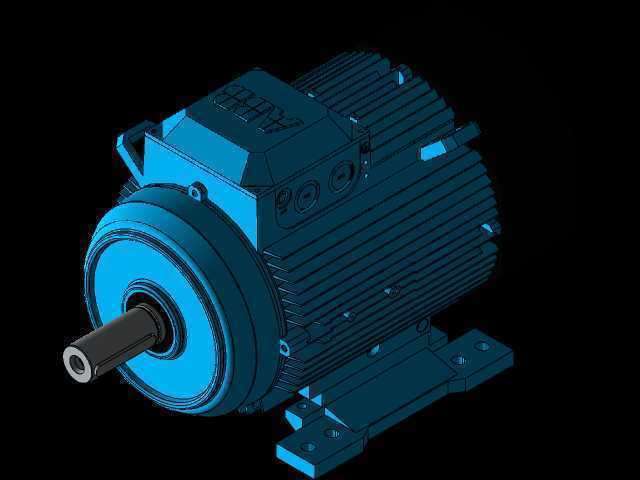

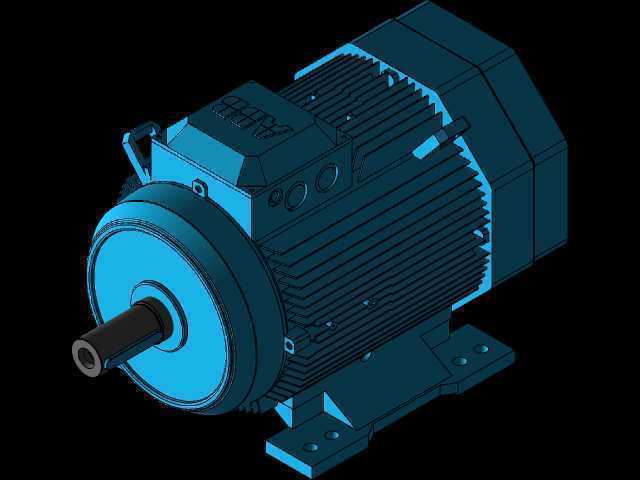

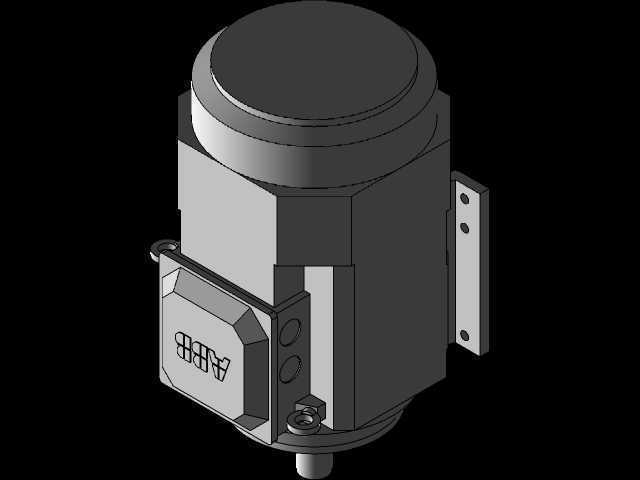

　　在工业传动系统的布局设计中，动力源的选型与安装适配是整套设备可靠性的核心前提，这款覆盖90L机座到160机座、功率跨度从1.1kW到18.5kW的电机三维结构，完全贴合通用工业场景的动力匹配需求，不管是输送线的辊道驱动、风机泵类的负载拖动，还是小型加工设备的主轴动力输入，都能找到对应的功率段适配型号。从结构设计逻辑来看，这款电机采用了标准的铸铁端盖搭配散热筋机座的结构，机座表面的轴向散热筋并非均匀等厚设计，而是根据绕组发热区域的温度场分布做了疏密调整，靠近定子绕组中段的散热筋间距更小、筋高更高，能在不额外增加机座整体重量的前提下，提升高负荷运行时的散热效率，避免长期运行出现绕组温升超标的问题。

　　输出轴端采用了标准的圆柱轴伸搭配键槽传动结构，轴伸的长度、直径以及键槽的截面尺寸完全符合IEC通用电机安装标准，不管是搭配联轴器直连负载，还是通过皮带轮、链轮做减速传动，都不需要额外做轴头的二次加工，能直接适配市面上绝大多数通用传动配件。安装脚座的设计采用了一体式铸铁底脚，四个安装孔的孔距、孔径以及底脚平面的加工基准都严格对应标准机座号的安装尺寸，在做设备机架设计时，只需要按照对应机座号的安装边界预留安装位，不需要单独测绘安装孔位，能大幅缩短设备整体的设计周期。接线盒的位置设置在机座顶部偏输出端的一侧，接线盒的腔体预留了足够的线缆弯折空间，同时腔体内部的接线端子排布考虑了三相线缆的相序区分，不管是左出线还是右出线的安装场景，

　　都能通过调整接线盒的安装方向适配走线需求，不需要额外改动线缆的排布路径。从安装边界的适配性来看，不同功率段的电机外轮廓尺寸做了梯度化设计，同机座号的不同功率型号安装尺寸完全通用，比如90L机座下的1.1kW和1.5kW型号，底脚安装孔距、轴伸尺寸、中心高完全一致，在设备升级动力时不需要改动原有安装结构，直接替换电机即可完成动力升级。风罩部分采用了加厚的钢板冲压结构，风罩的通风孔做了防异物进入的格栅设计，既能保证后端冷却风的顺畅流通，又能避免车间内的金属切屑、杂物进入风叶打坏风叶或者卡堵散热通道，适合机加工、仓储物流等多粉尘、多杂物的车间场景使用。端盖部分的轴承室设计采用了双轴承支撑结构，输出端采用深沟球轴承承受径向负载，

　　非输出端搭配同系列轴承做轴向定位，轴承室的公差配合按照通用电机的标准公差选取，既能保证轴承运行时的同轴度，又能避免过盈量过大导致的轴承温升过高问题，在做三维装配模拟时，可以直接将轴承、油封等标准件装配到对应位置，不需要额外调整配合尺寸。在做设备整体的干涉检查时，这款模型的外轮廓完全还原实物的尺寸边界，包括吊环的安装位置、接线盒的突出高度、风罩的最大外圆尺寸都做了1:1的还原，在布局设备内部的走线、防护挡板以及周边部件时，不会出现模型尺寸和实物不符导致的安装干涉问题。对于做非标设备设计的工程师来说，这类标准化的电机模型可以直接导入到装配体中，不需要从零开始建模，能节省大量的通用件建模时间，同时模型的结构细节完整，在做BOM清单导出时，可以直接提取对应的机座号、功率参数作为选型参考，避免出现选型和安装尺寸不匹配的问题。从实际使用场景的适配来看，这款电机的结构设计兼顾了卧式安装的通用性，底脚的加工平面做了平面度要求，安装后能保证电机轴和负载轴的同轴度，减少运行时的振动和噪音，适合长期连续运行的工业工况。
