无轮毂式车轮分体结构三维设计

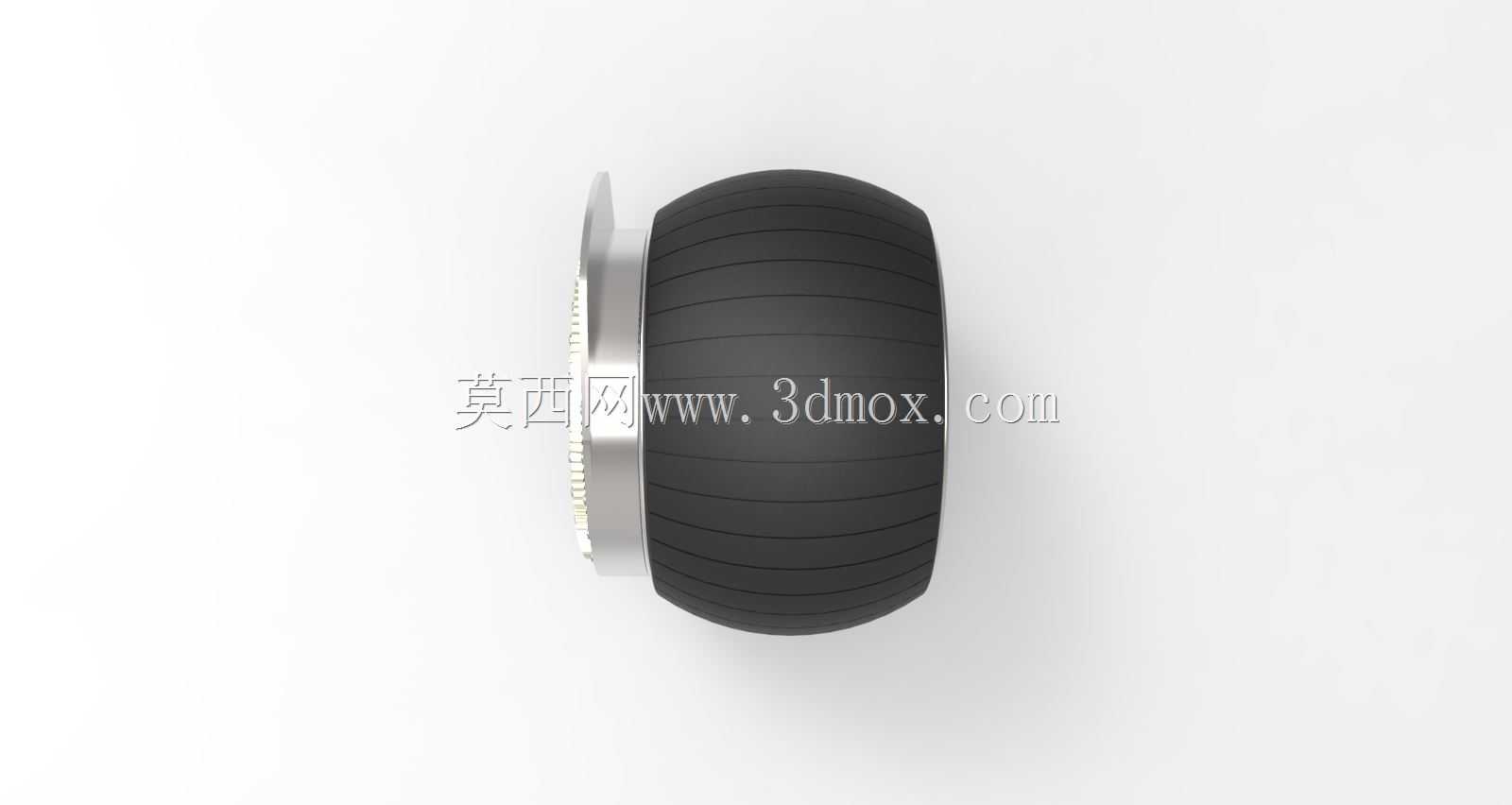

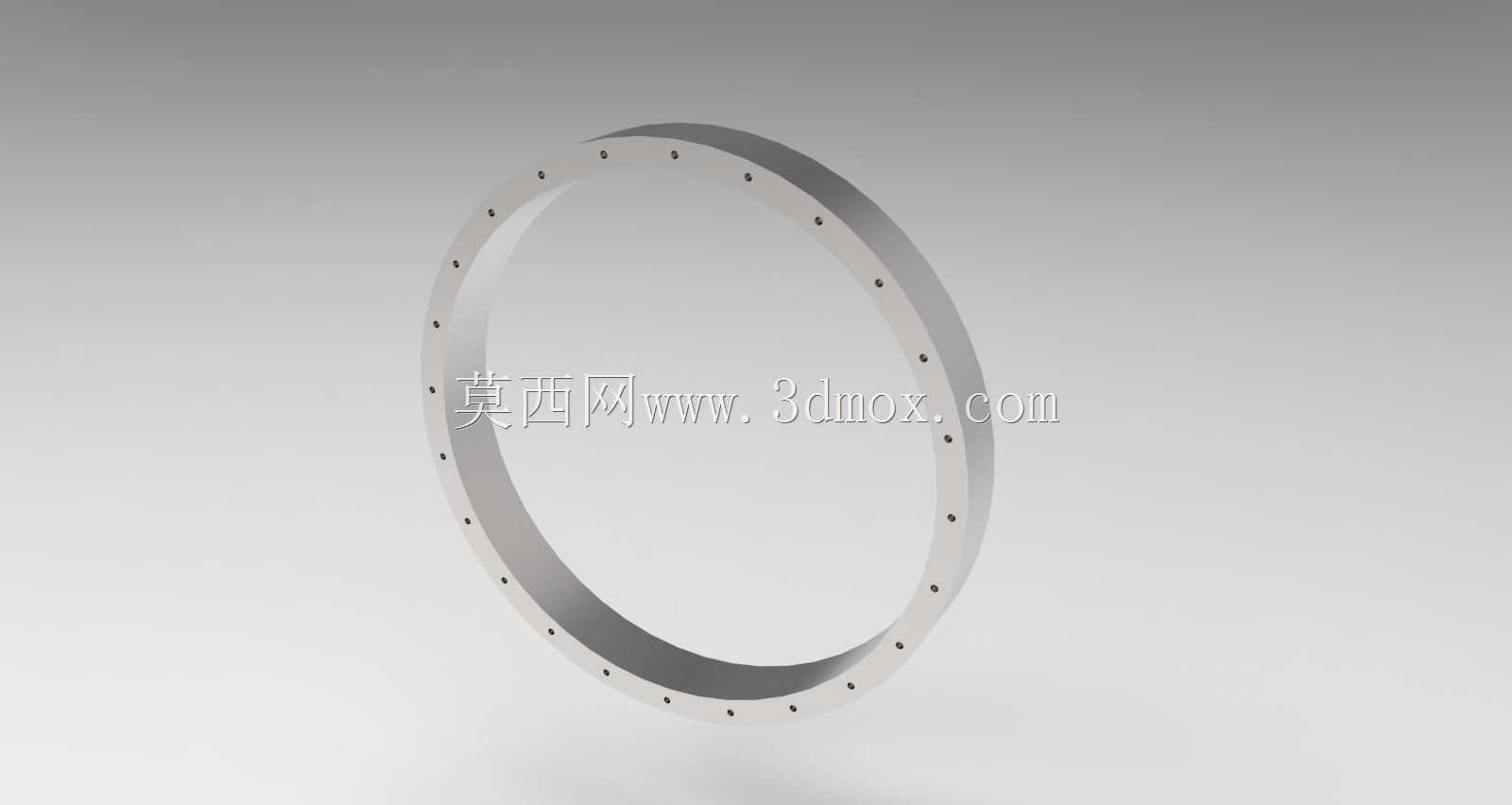

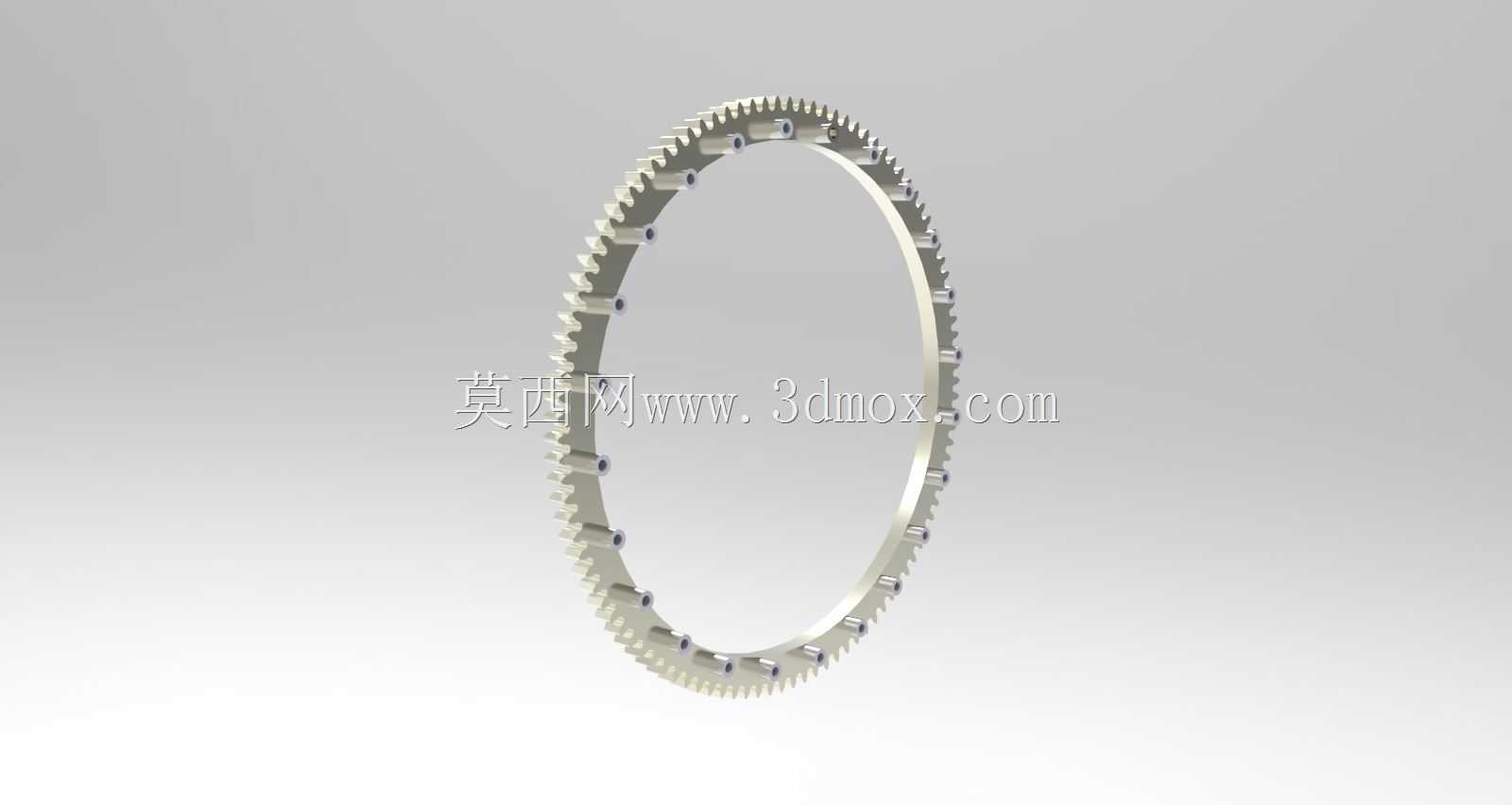

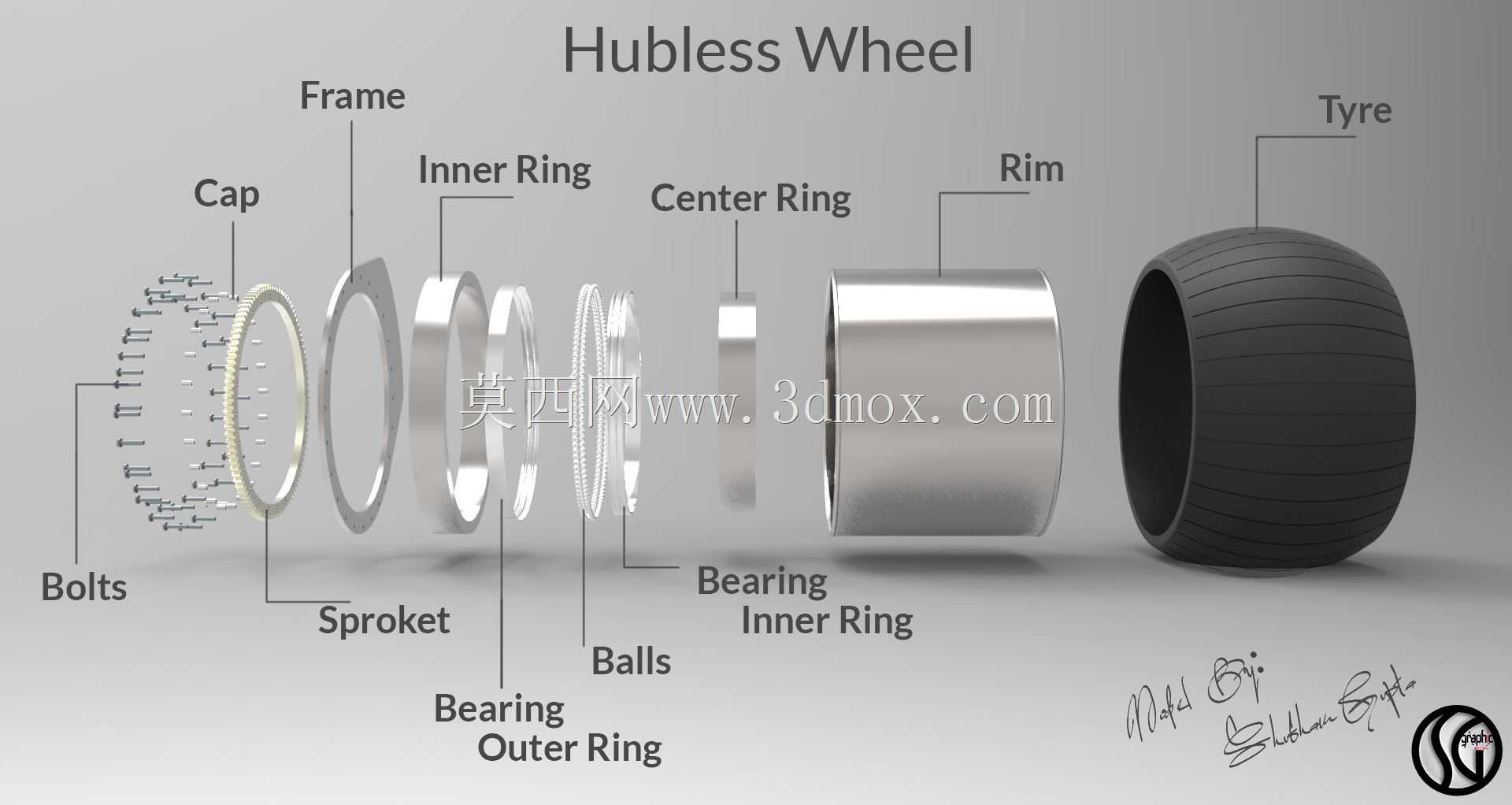

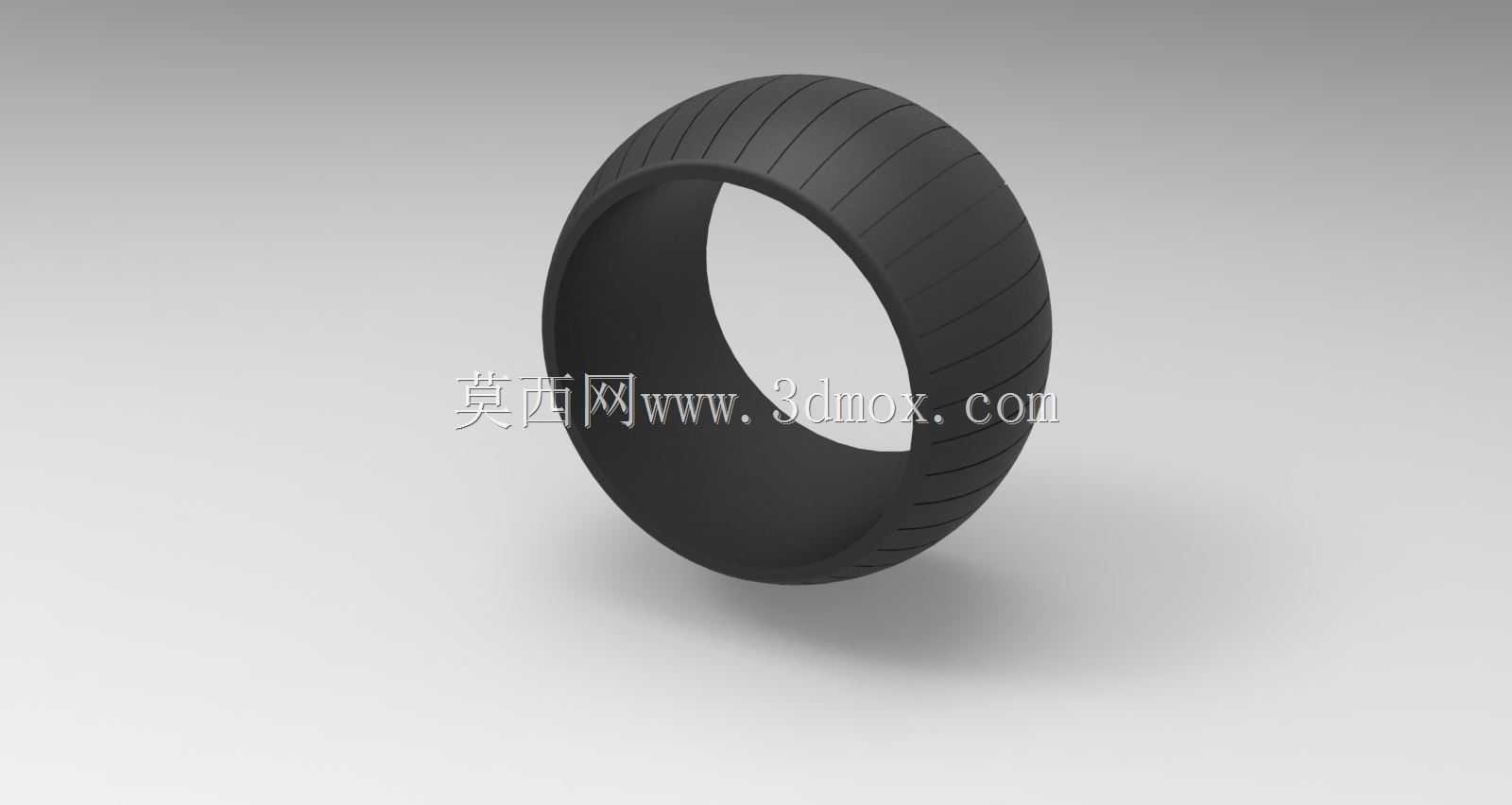

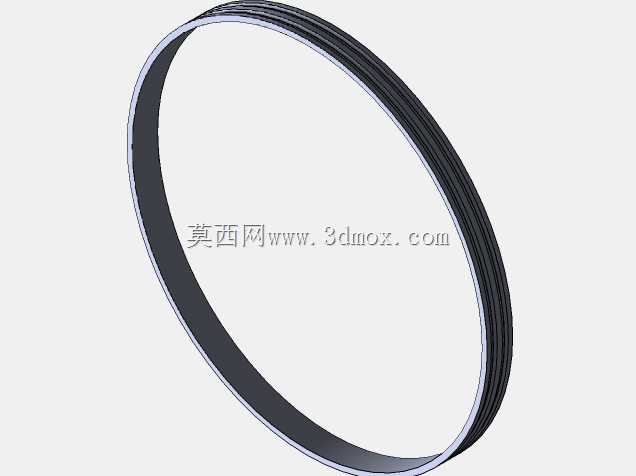

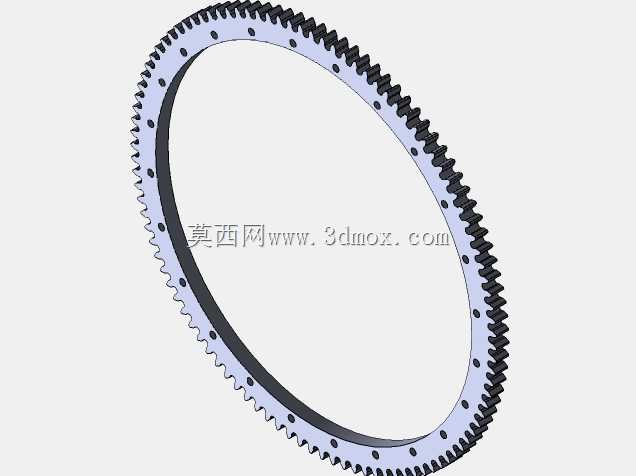

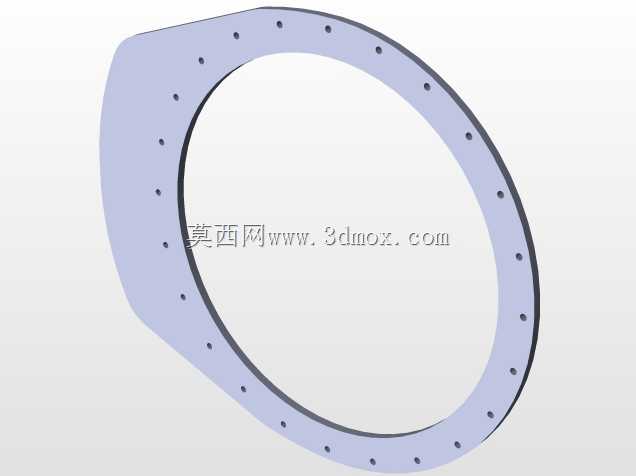

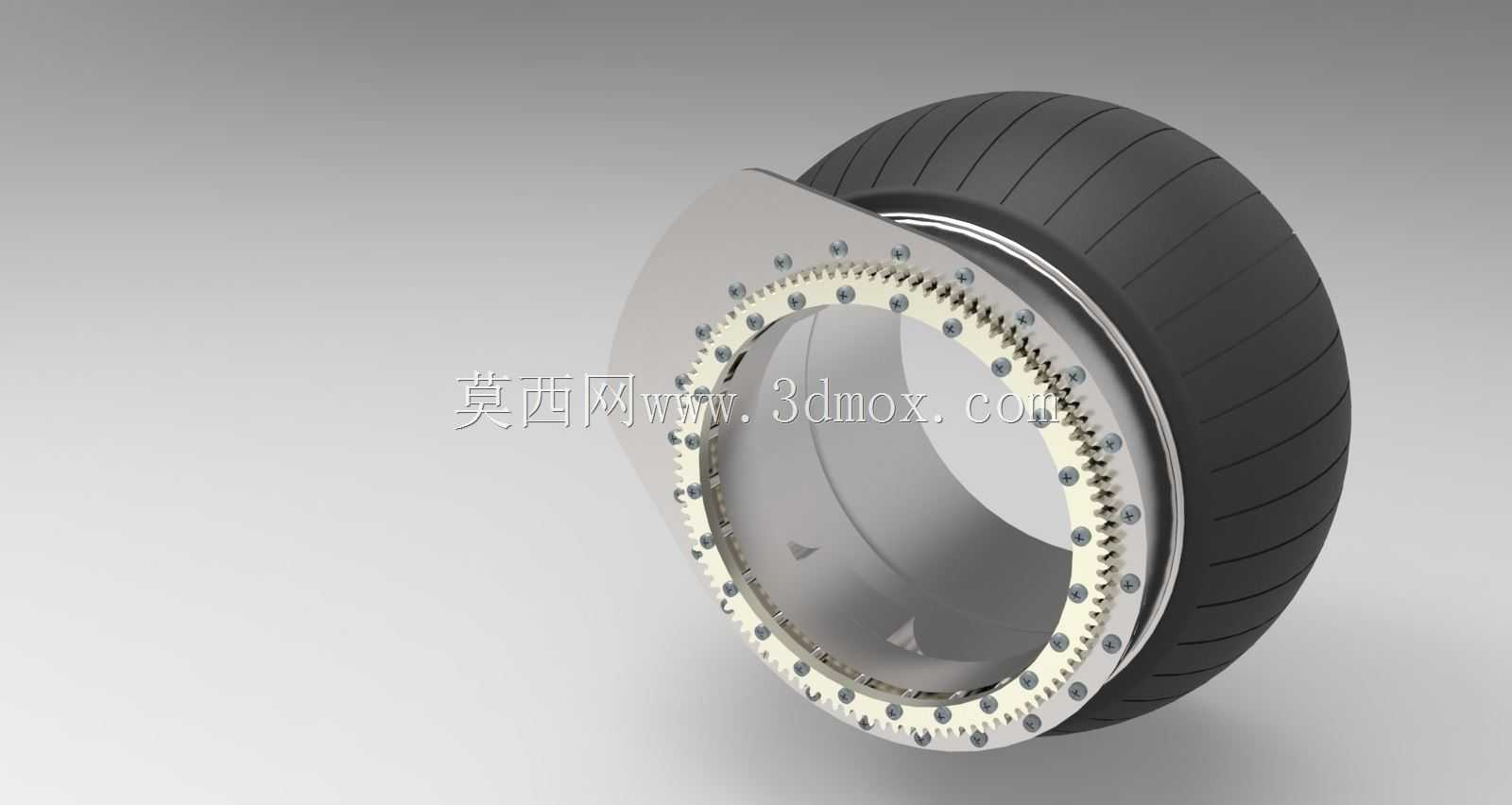

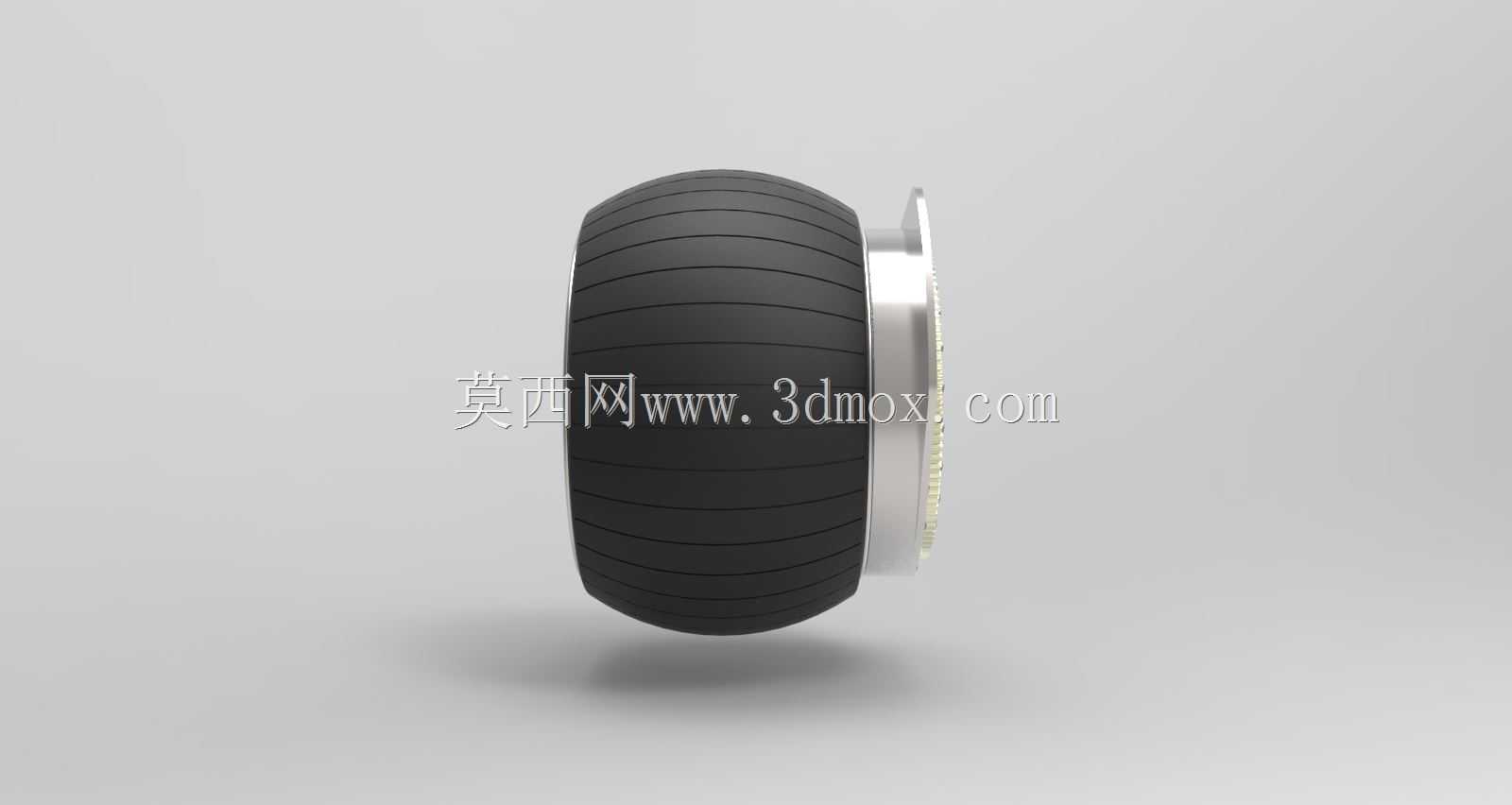

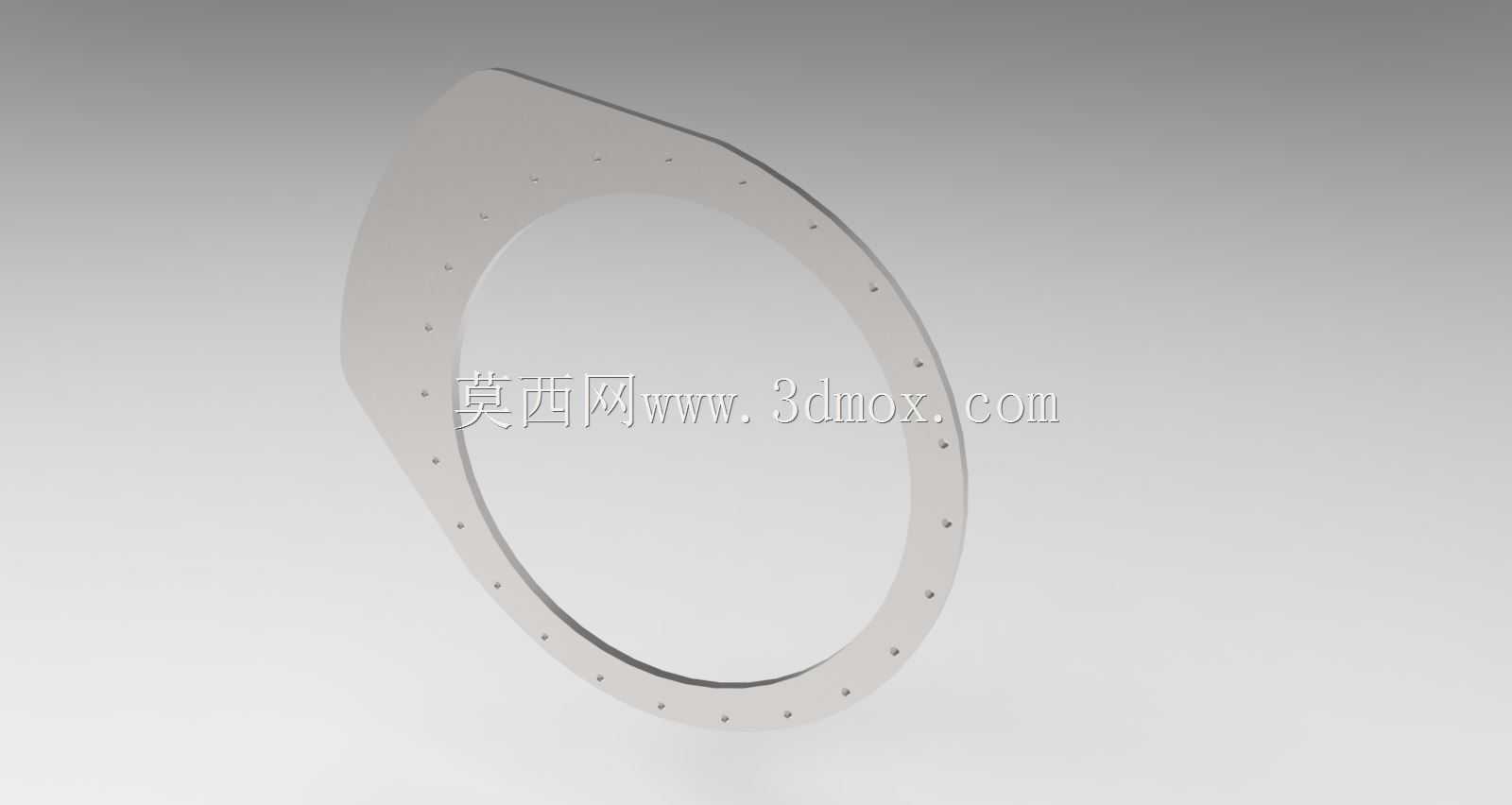

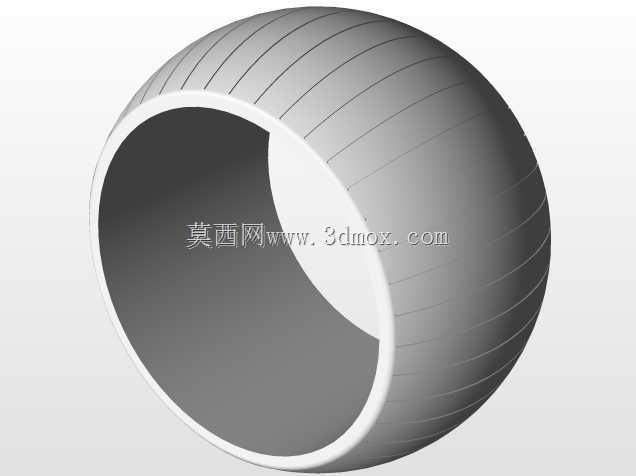

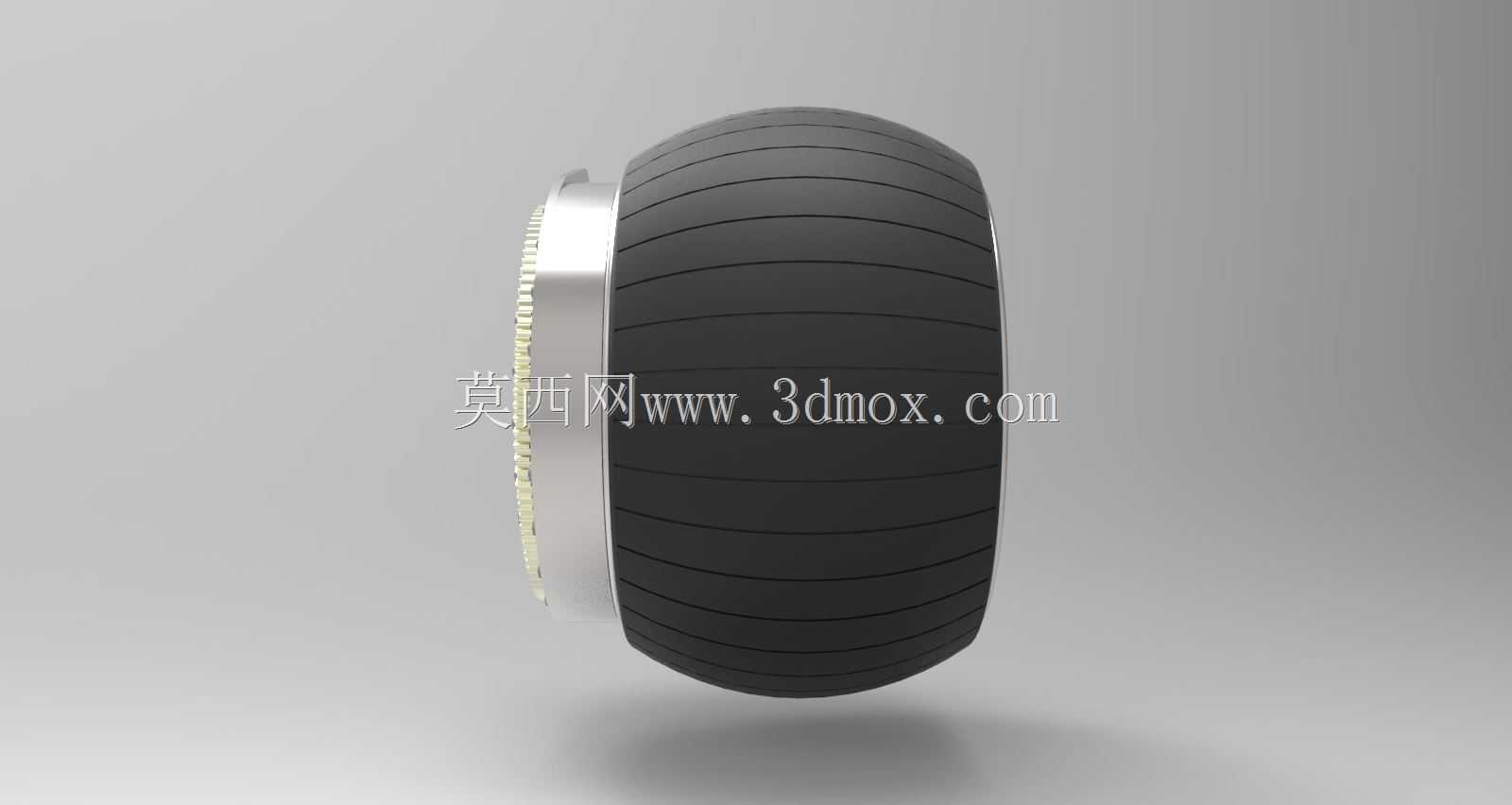

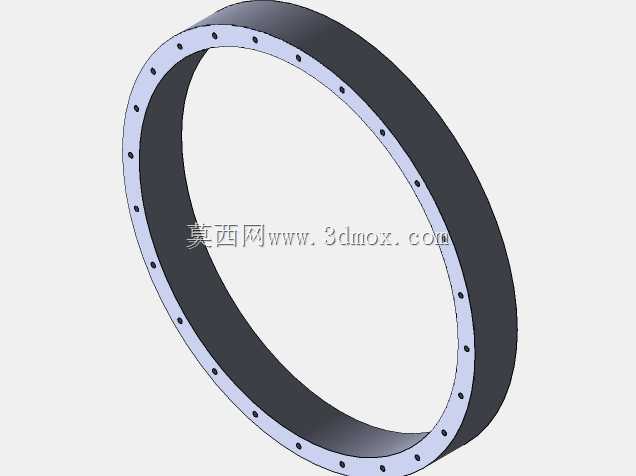

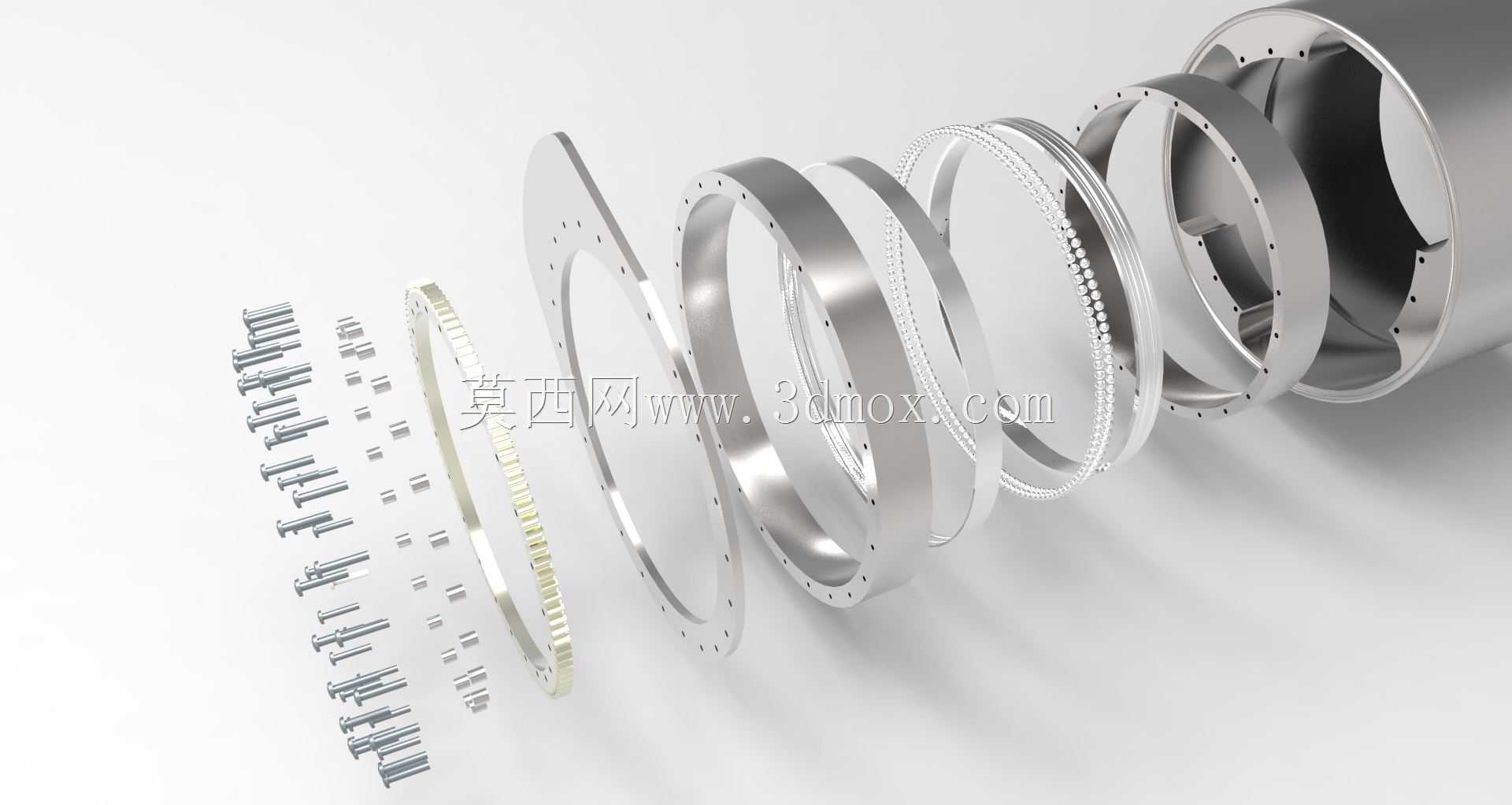

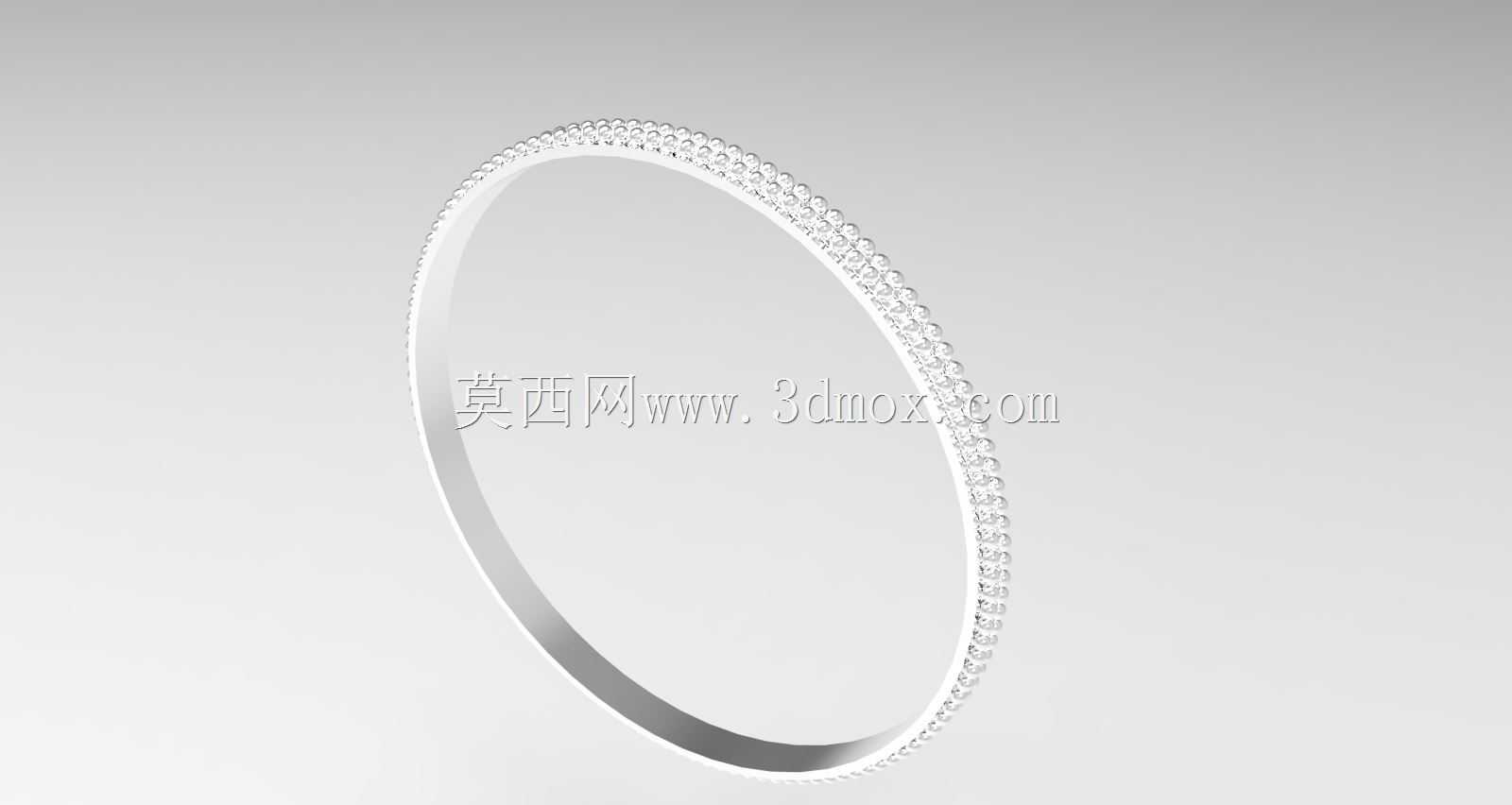

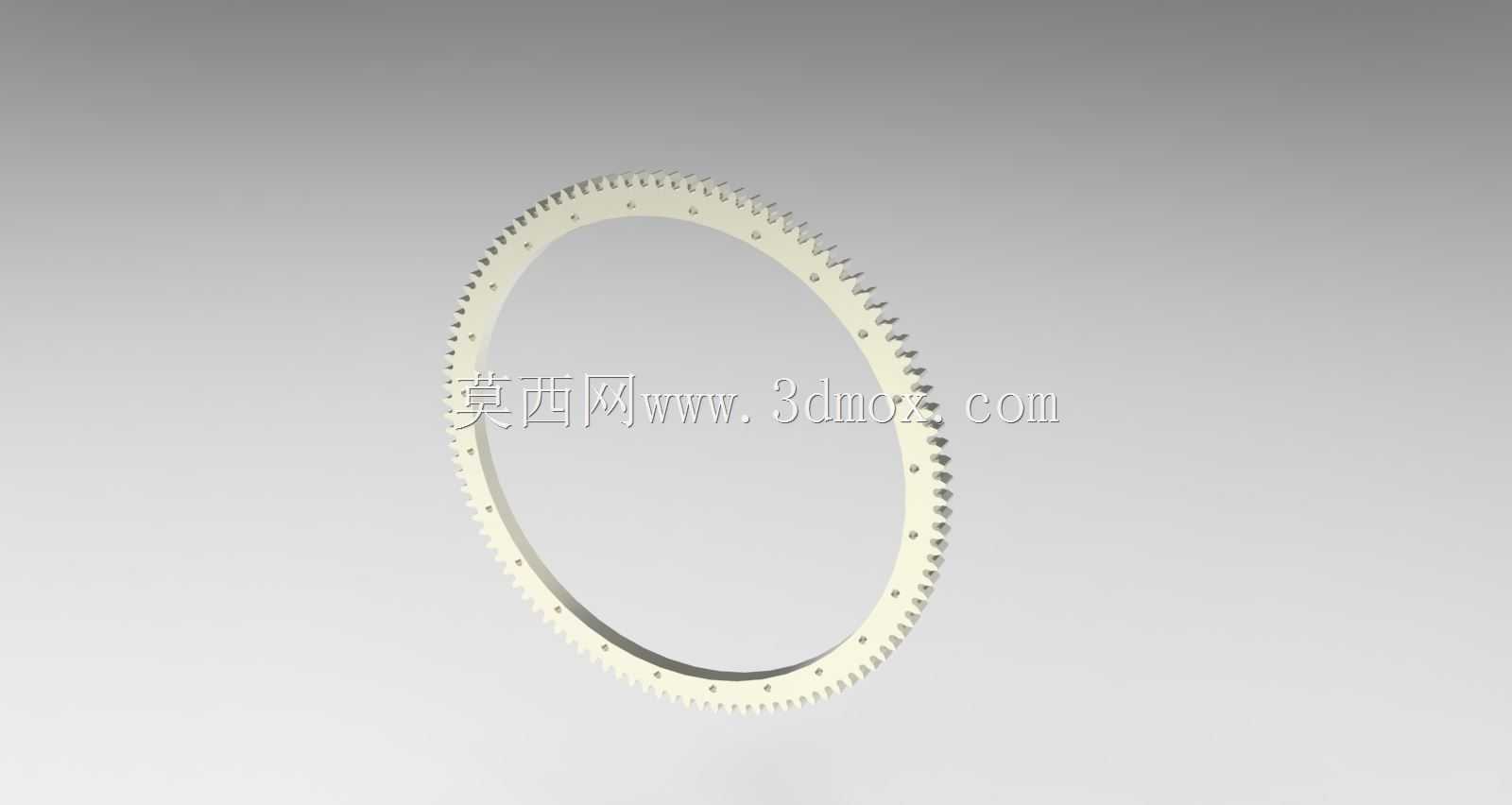

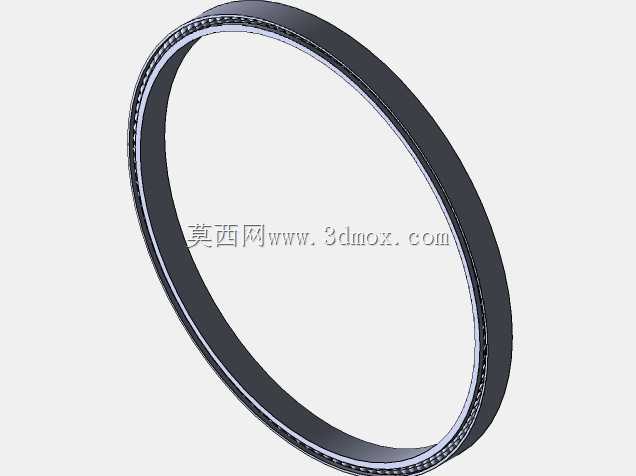

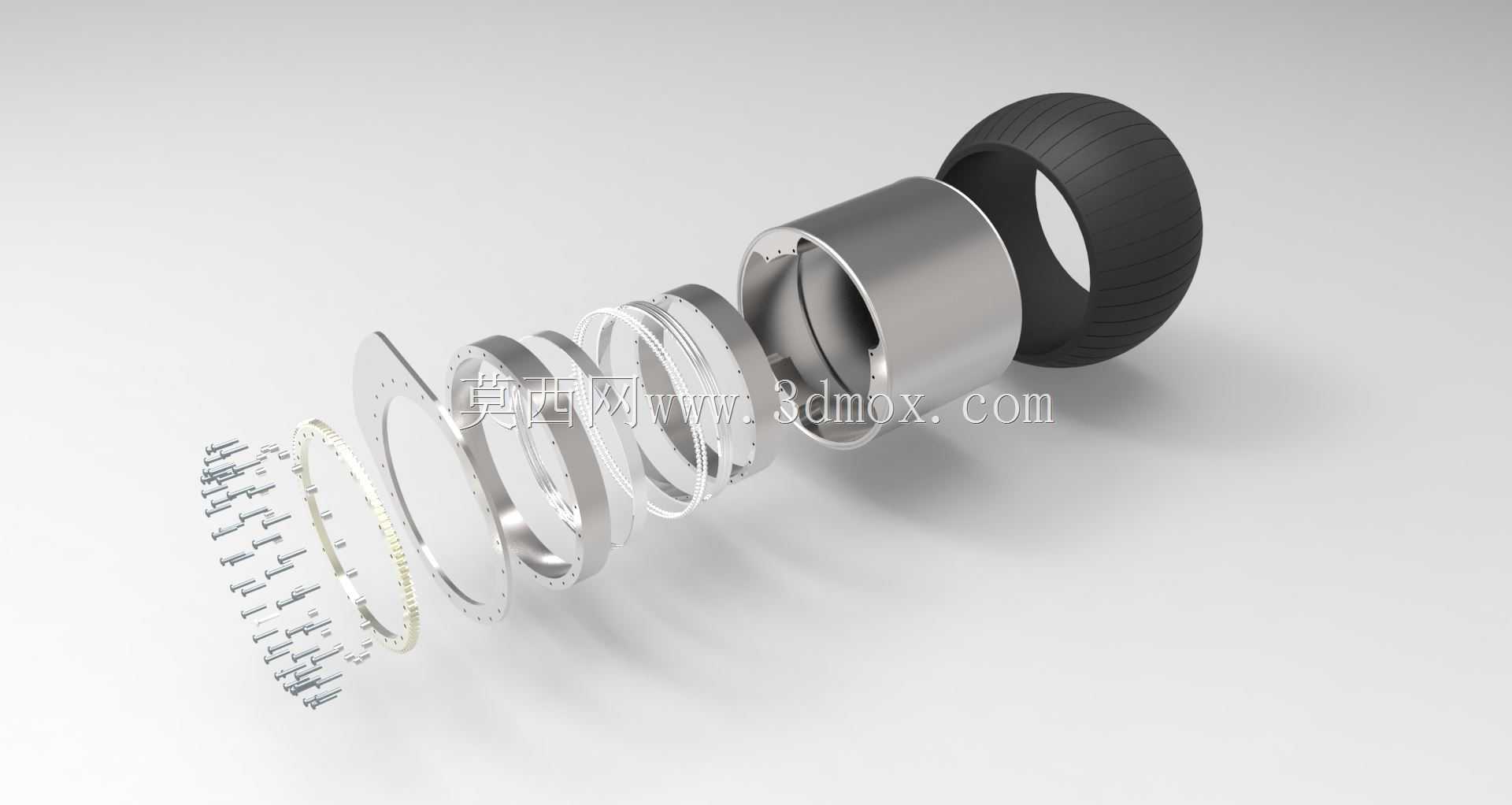

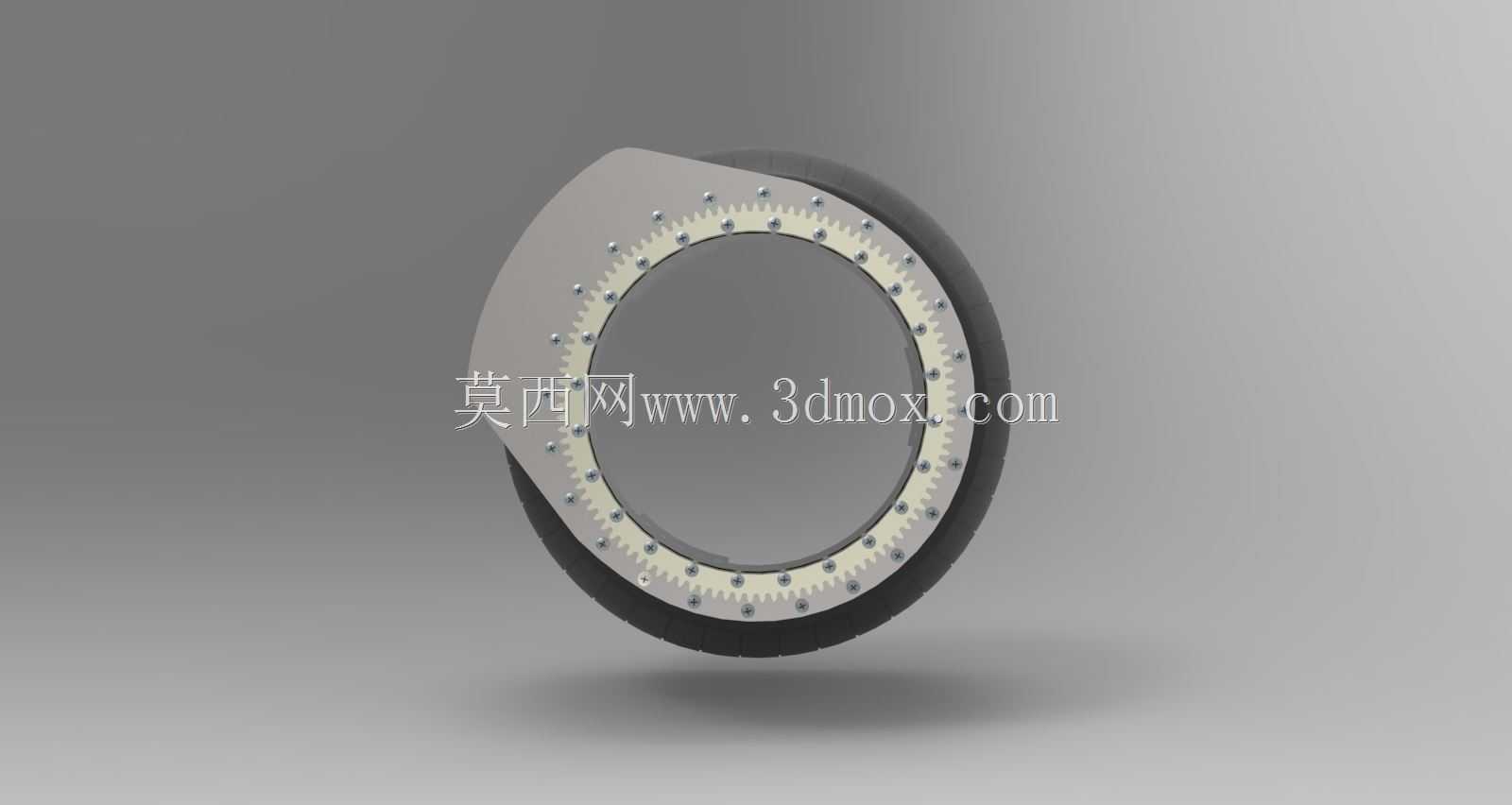

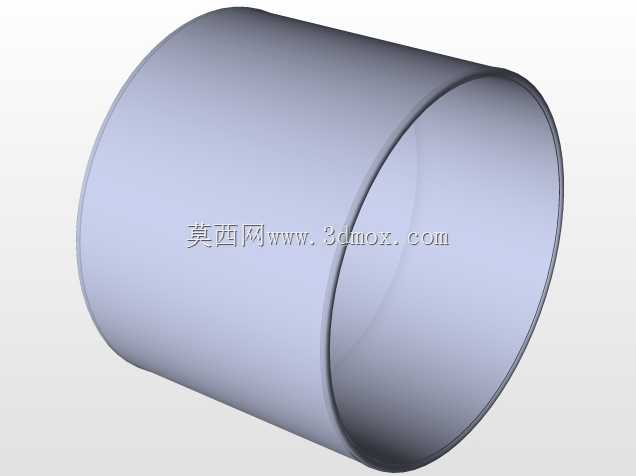

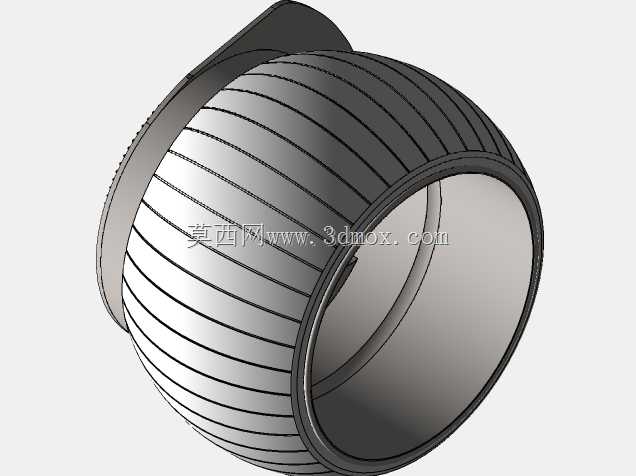

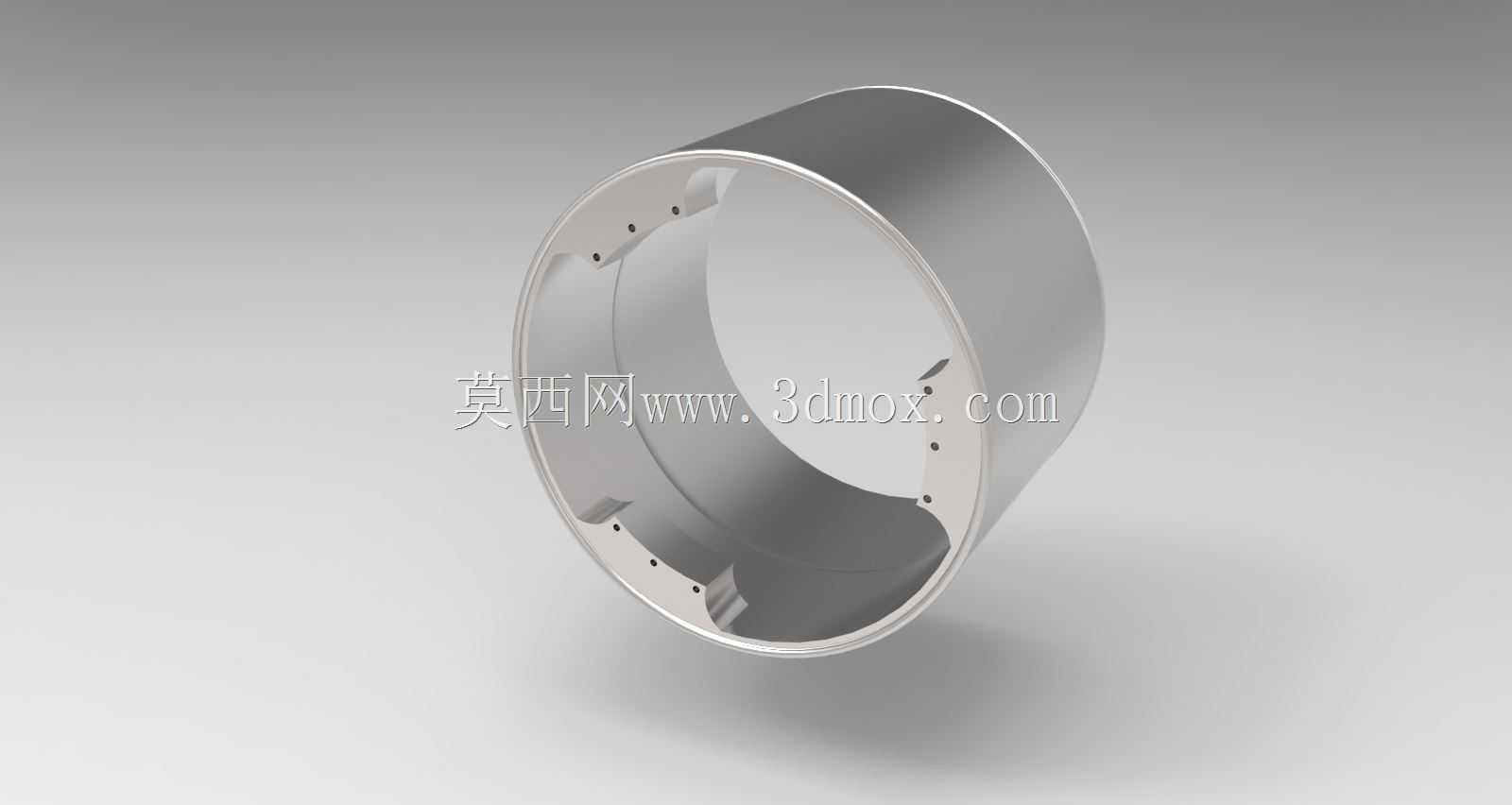

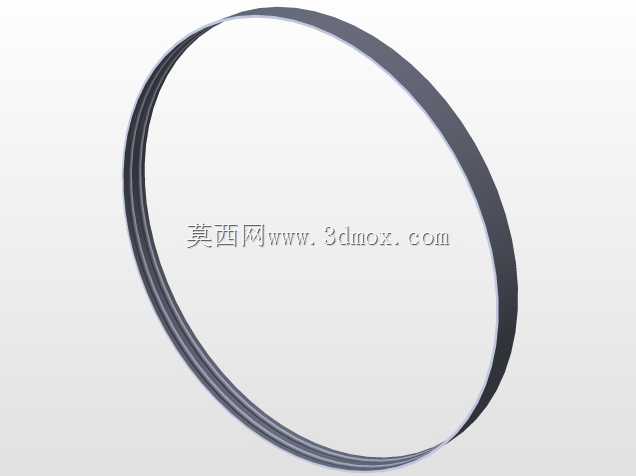

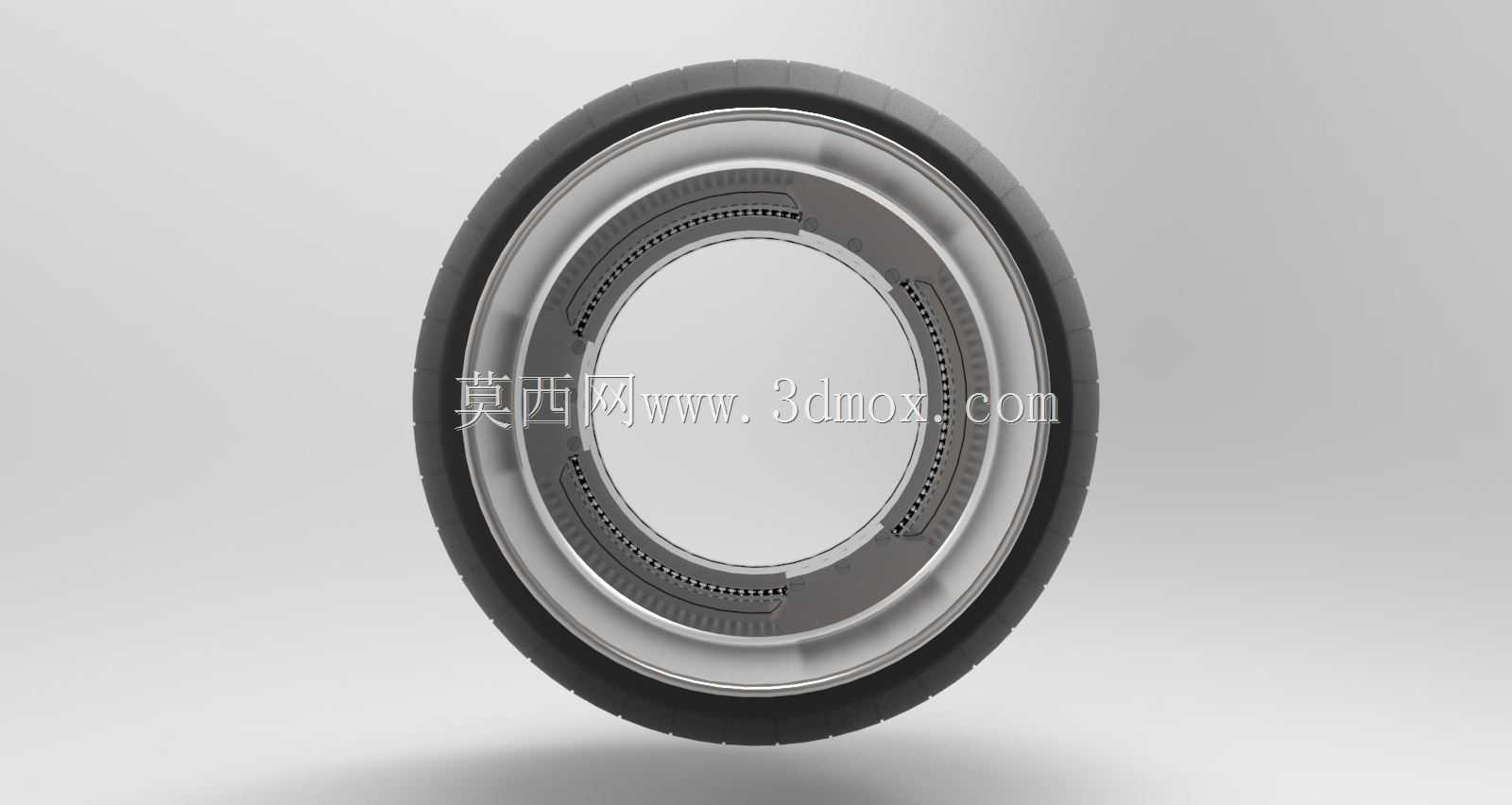

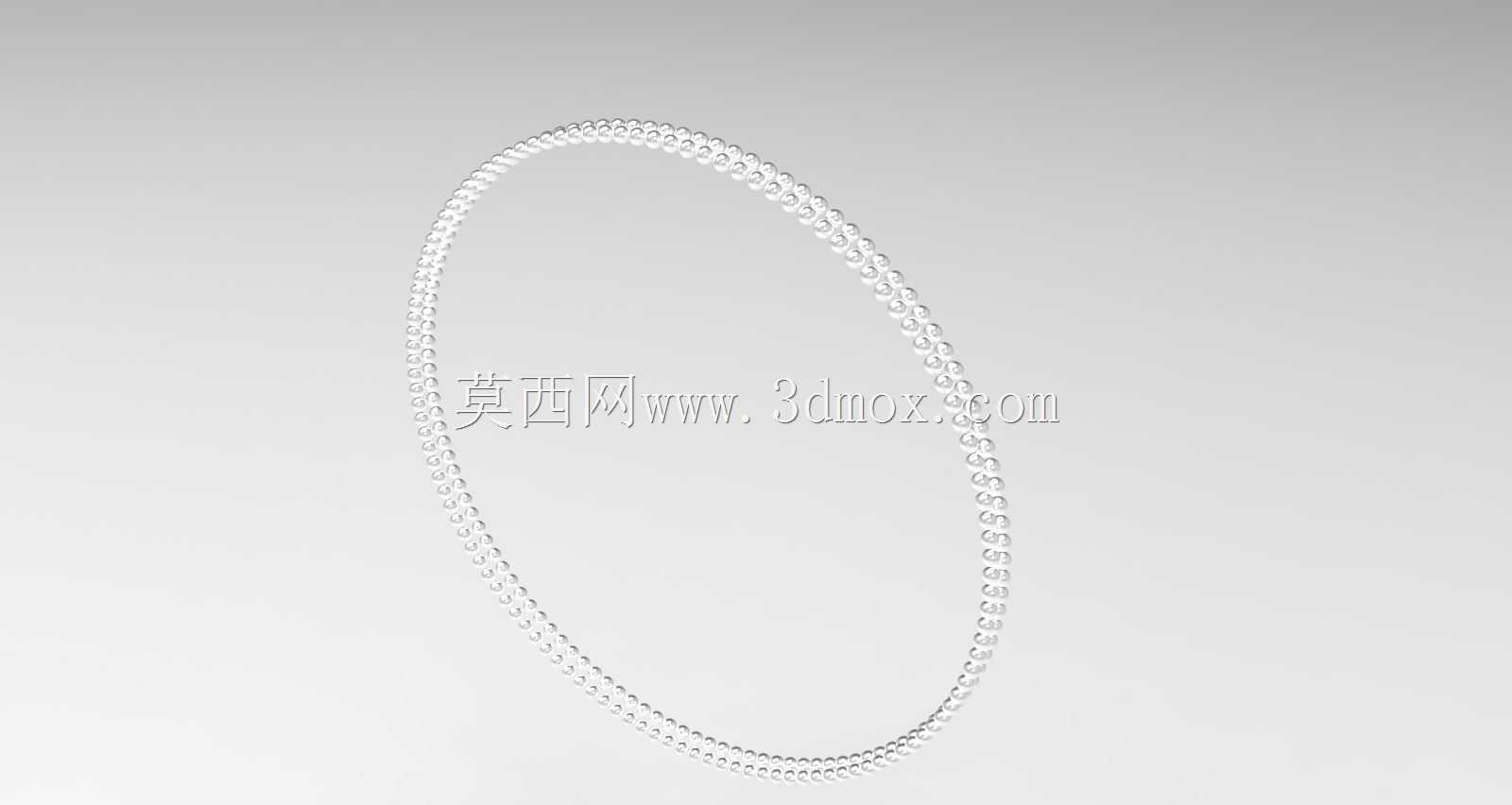

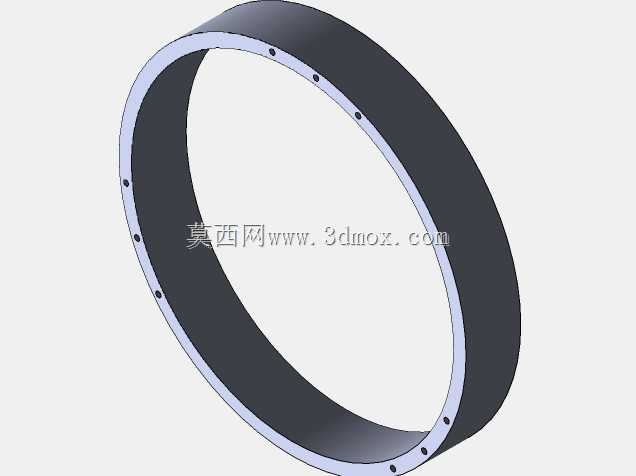

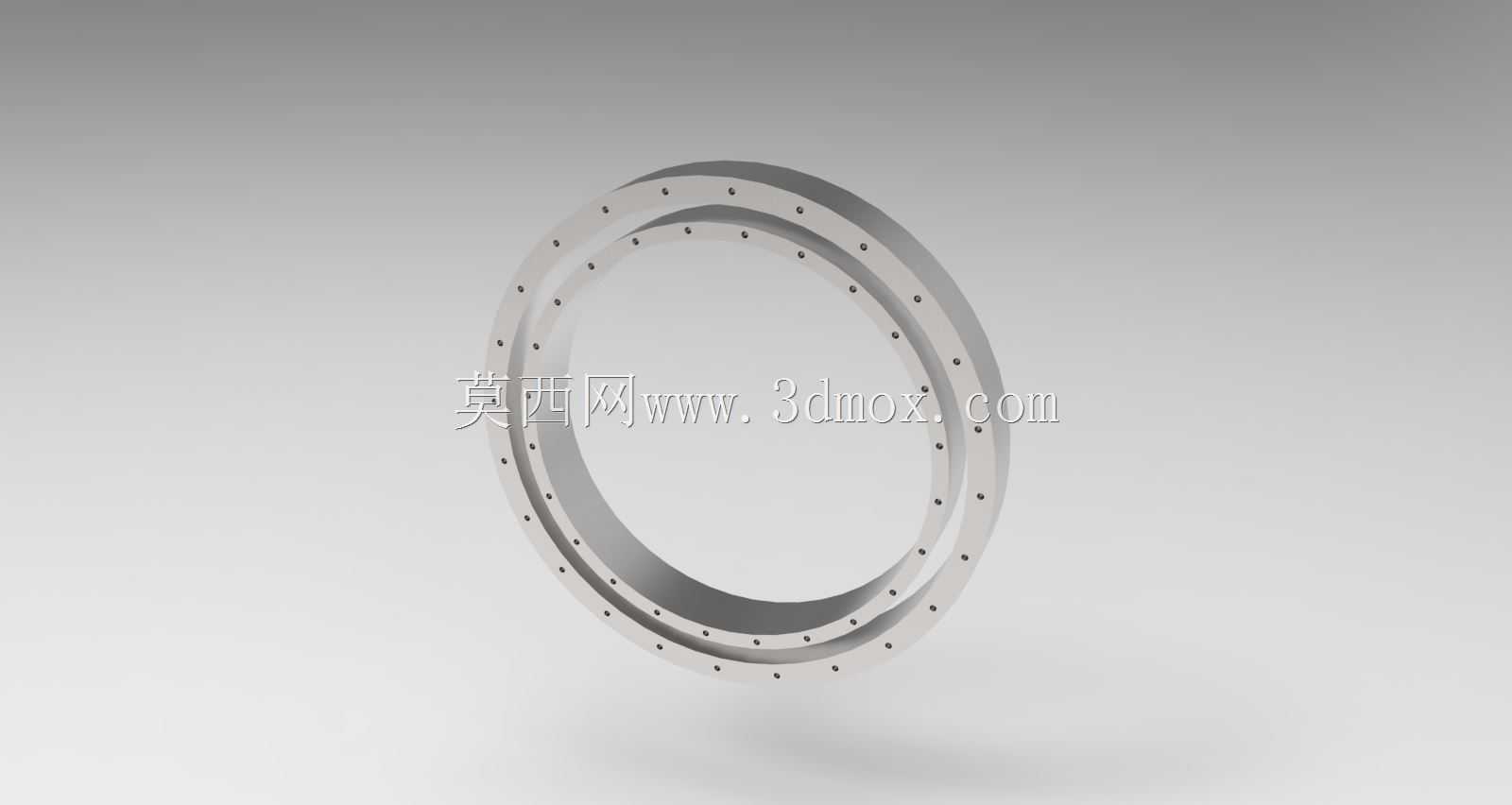

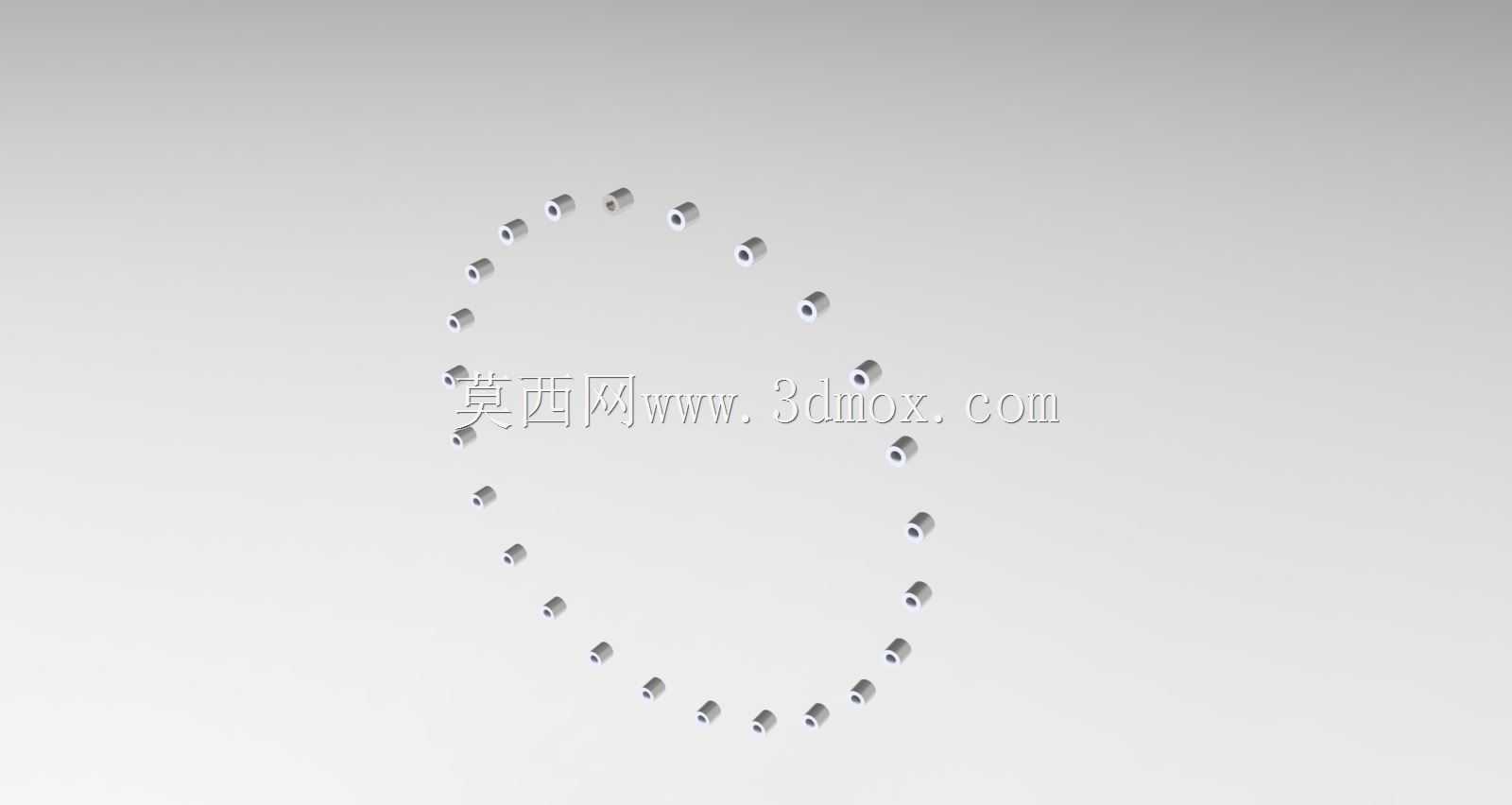

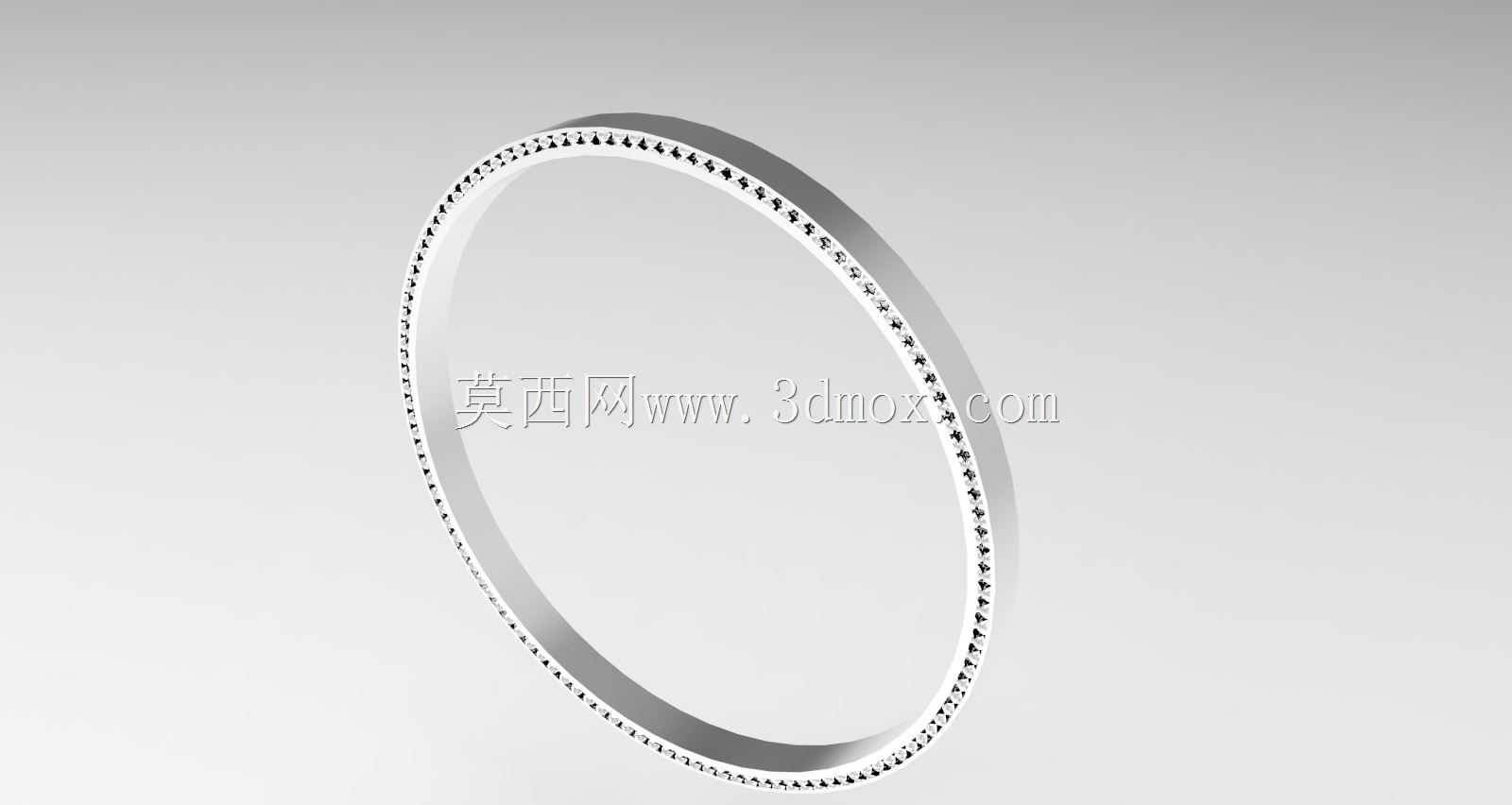

无轮毂车轮作为区别于传统辐条式车轮的特殊行走部件，目前主要应用于概念乘用车、定制改装自行车、特种展示载具以及前沿概念代步设备领域，凭借极具视觉冲击力的中空结构，既可以满足载具的个性化外观设计需求，也能在特定场景下为轮侧空间预留更多布局可能，适配特殊功能部件的安装需求。该车轮整体采用分体式模块化设计思路，摒弃了传统车轮连接轮辋与中心轴的辐条结构，将承载与传动功能全部集成在轮体环形结构内，整体轮辋尺寸适配25英寸规格轮胎，各部件之间通过精密的配合关系实现相对转动与载荷传递。从结构组成来看，最外侧为橡胶轮胎，直接与地面接触提供抓地力与缓冲能力，轮胎内侧嵌套金属轮辋作为胎体的承载基座；轮辋内侧设置定位环，用于保证轴承组件与轮辋的同轴度，避免转动过程中出现偏摆；核心转动副采用分体式滚珠轴承结构，包含轴承内圈、轴承外圈与滚动钢球，轴承外圈与轮辋侧部件固定同步转动，轴承内圈与车架侧固定结构连接，实现轮体相对于车架的顺畅回转。传动功能通过集成在轮侧的链轮实现，链轮与轮辋侧转动部件固定连接，可通过链条传递动力带动轮体旋转，替代传统轮毂的动力输入作用；端盖设置在轮体外侧，用于封装轴承内部空间，阻挡灰尘、泥水侵入轴承滚道，延长转动部件的使用寿命；沿环形结构均匀布置的高强度螺栓，用于将轮辋、轴承外圈、链轮等转动侧部件锁紧为一个整体，保证大载荷下各部件无相对窜动；内侧的框架结构作为车轮与车架的连接载体，与轴承内圈刚性固定，将整车载荷通过轴承传递至转动侧轮体，最终传导至地面。在安装边界上，该车轮无需预留传统轮毂的中心轴安装空间，仅需在环形内侧对应框架位置设置连接点位即可完成与车架的固定，安装时需保证轴承内圈与车架连接面的垂直度，控制钢球与滚道的配合间隙在合理区间，既保证转动顺滑无卡滞，也避免间隙过大带来的行驶晃动问题；各连接螺栓需按照环形对称顺序逐次锁紧，保证轮体端面跳动量控制在行驶要求范围内，适配高速转动下的动平衡需求。
