三爪式圆盘轴承拔出拉拔器结构设计

这款三爪式圆盘拉拔器是面向设备维保场景开发的手动拆卸工装，主要应用于工业生产车间设备检修、机电维修站点日常运维、农机售后维保、汽车维修作业等场景，核心用途是完成过盈配合装配的圆盘类零件、滚动轴承、传动带轮、齿轮、联轴器等部件的无损伤拆卸作业，避免传统敲击拆卸带来的零件变形、轴面损伤、配合精度破坏等问题，大幅降低拆卸作业的劳动强度与零件报废率。

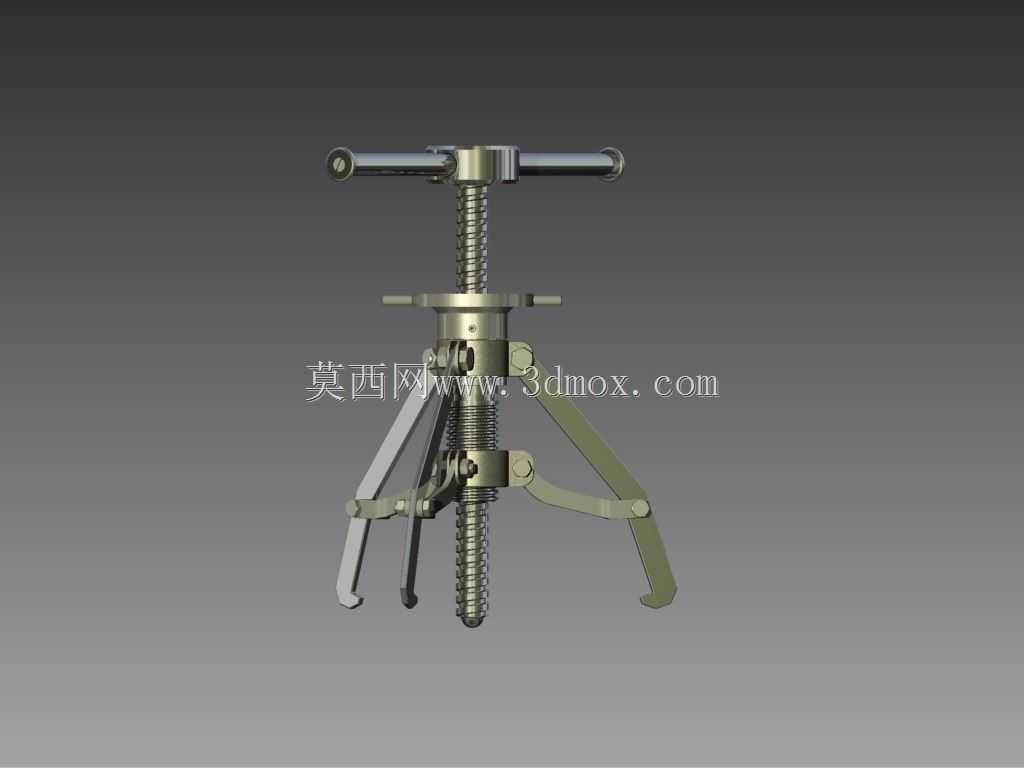

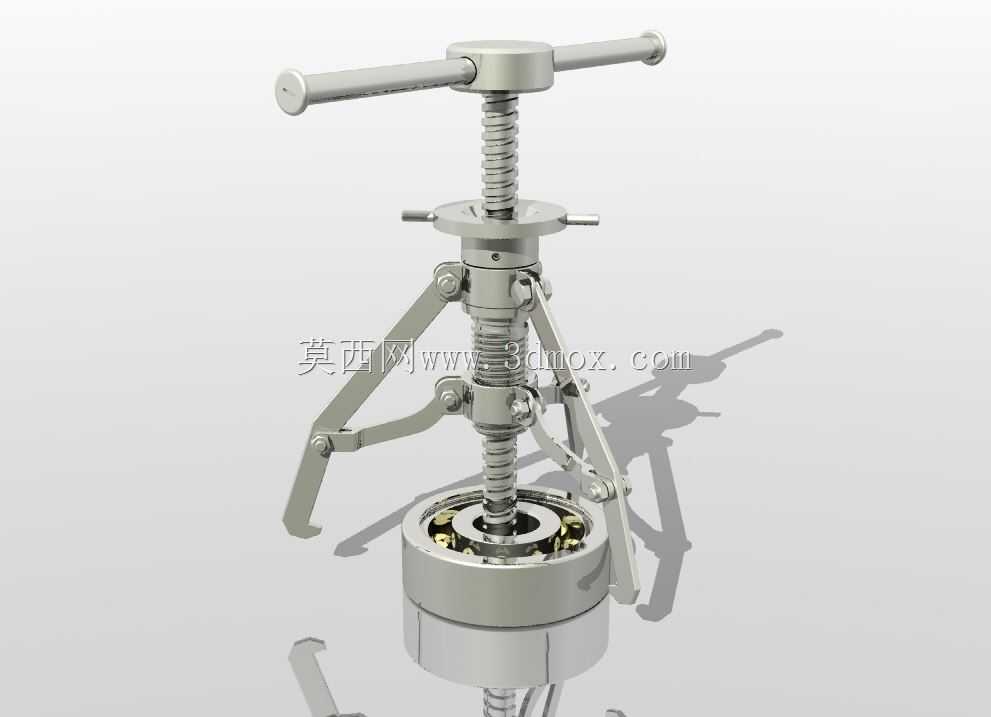

该拉拔器采用顶部T型旋转手柄作为动力输入结构，通过梯形传动丝杠将旋转扭矩转化为轴向直线顶推力，丝杠顶端设置防滑顶头，作业时可精准抵在待拆卸轴的端面中心，保证顶推过程中受力始终沿轴的轴向方向，避免偏载带来的卡滞、零件滑脱风险。三个均匀分布的铰接拉爪可沿中部导向盘的径向滑槽调整开合范围，能够适配不同直径尺寸的圆盘类零件，拉爪末端设计有向内弯折的钩形结构，可牢固勾住待拆卸零件的背面端面，防止拉拔过程中拉爪滑脱；中部设置的锁紧调节环可在拉爪调整到适配尺寸后锁定位置，保证作业过程中拉爪开度稳定，不会因为受力扩张出现脱钩问题。

设计过程中充分考虑了手动作业的受力合理性，T型手柄的力臂长度经过优化，在保证操作人员能够施加足够扭矩的同时，避免力臂过长带来的操作干涉问题；丝杠采用大导程梯形螺纹设计，既具备足够的轴向承载能力，又能保证顶推过程的进给效率，减少空行程的操作时间。整体结构采用对称式布局，所有铰接位置都设计了足够的转动间隙，保证拉爪开合过程顺畅无卡滞，同时铰接销轴采用高硬度耐磨材质，能够承受大载荷下的挤压应力，延长工装的整体使用寿命。

在安装边界与尺寸适配方面，该拉拔器的拉爪最大开合直径可覆盖常规中小型设备的轴承、带轮拆卸需求，最小闭合直径可适配小尺寸的微型轴承拆卸作业；整体轴向长度预留了足够的拉拔行程，能够满足常规厚度圆盘类零件的拆卸行程要求，作业时无需额外加装延长接杆即可完成大部分常规拆卸任务。整体外形紧凑，重量控制在手动工具可单人手持操作的合理区间，既可以在固定维修工位使用，也能够携带到户外设备现场完成应急拆卸作业，适配复杂多变的维修作业环境。拉爪的钩部厚度经过优化，能够卡入零件与安装基座之间的狭窄缝隙，不需要额外对零件周边结构进行拆解即可完成卡装，大幅提升拆卸作业的效率。
