带安装引脚的旋转式可调电位计结构

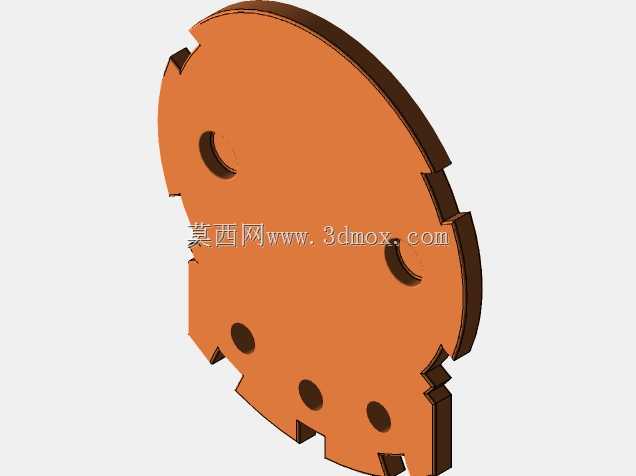

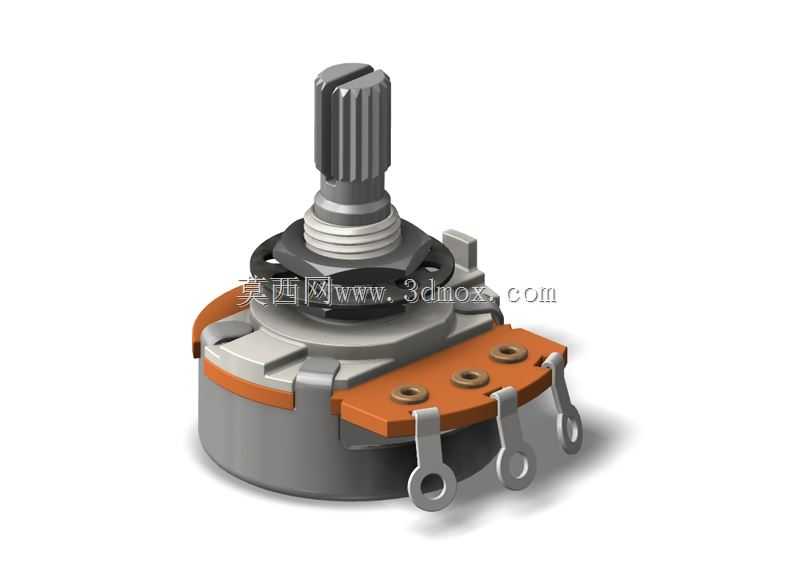

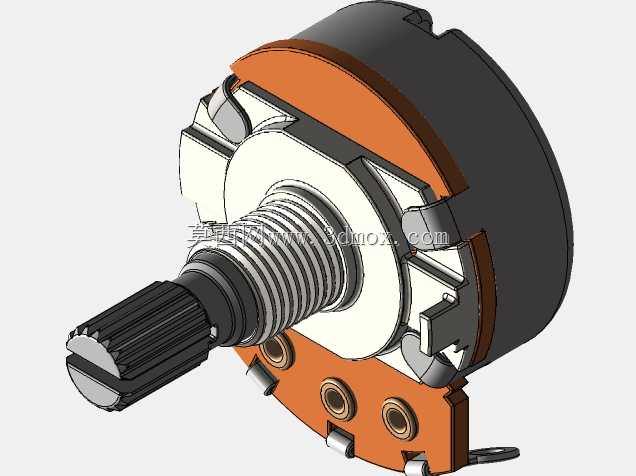

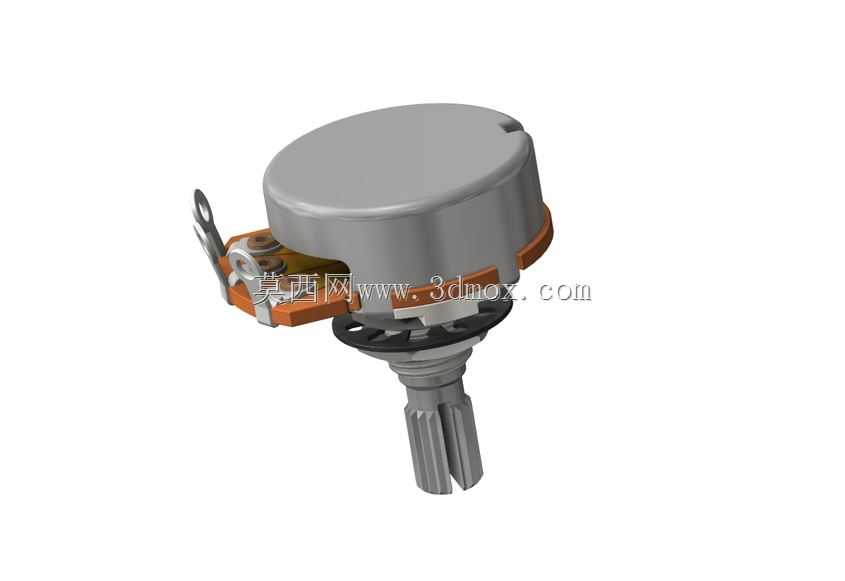

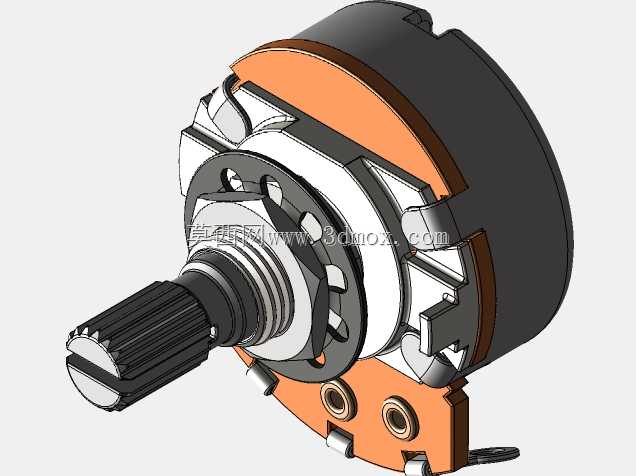

这款旋转式电位计是电子电路领域常用的可调分压元件，广泛应用在各类需要参数调节的电子设备中，小到手提式收音机的音量调节旋钮、家用调光台灯的亮度控制模块，大到工业控制柜的信号校准单元、实验测试仪器的参数微调回路，都能见到这类元件的身影，它的核心作用是通过旋转轴的角度变化改变自身接入电路的电阻值，从而实现对电路中电压、电流参数的连续可调，完成信号幅值调整、电路工作点校准、输出参数线性调节等实际功能。从结构设计来看，这款电位计采用了经典的碳膜基板搭配旋转刷片的结构，底部的圆形壳体包裹内部的电阻基体与接触弹片，上方伸出的带防滑纹转轴是用户操作的交互部位，转轴根部设计了带外螺纹的安装柱与配套锁紧螺母，能够方便地固定在设备面板的开孔处，侧面延伸出的橘红色绝缘基板上布置了三个带安装孔的接线引脚，引脚采用环形挂接结构，既可以通过焊锡与电路板导线直接焊接，也能配合接线端子实现快速装拆，适配不同的装配场景。在设计细节上，转轴的防滑齿纹做了等距排布，保证旋钮安装后不会出现打滑空转的问题，转轴与壳体之间设置了限位结构，能够限定旋转的总行程，避免内部刷片过度转动脱离电阻基体造成元件失效，三个接线引脚的间距做了标准化设计，既可以适配直插式电路板的焊盘孔距，也能满足飞线连接时的操作空间需求，壳体的外径、转轴的伸出长度、引脚的弯折高度都参考了行业通用的安装边界，能够直接替换同规格的传统电位计，不需要额外修改设备的安装结构。实际使用中，这类电位计的旋转阻尼做了适中的调校，既不会因为阻尼过小出现参数漂移，也不会因为阻尼过大造成调节卡顿，内部的接触弹片采用弹性合金材质，保证长期反复调节后依然能保持稳定的接触压力，避免出现调节时的信号跳变、接触不良等问题，基板上的电阻层采用均匀涂布工艺，保证电阻值随旋转角度的变化具备良好的线性度，满足各类对调节精度有要求的电路场景。
