跑车承载式四轮车架结构设计

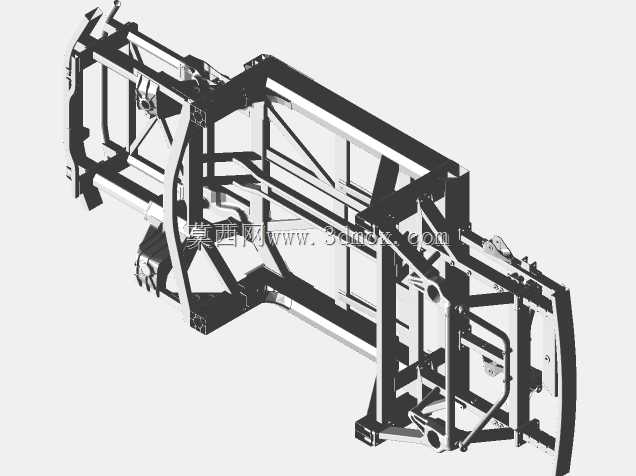

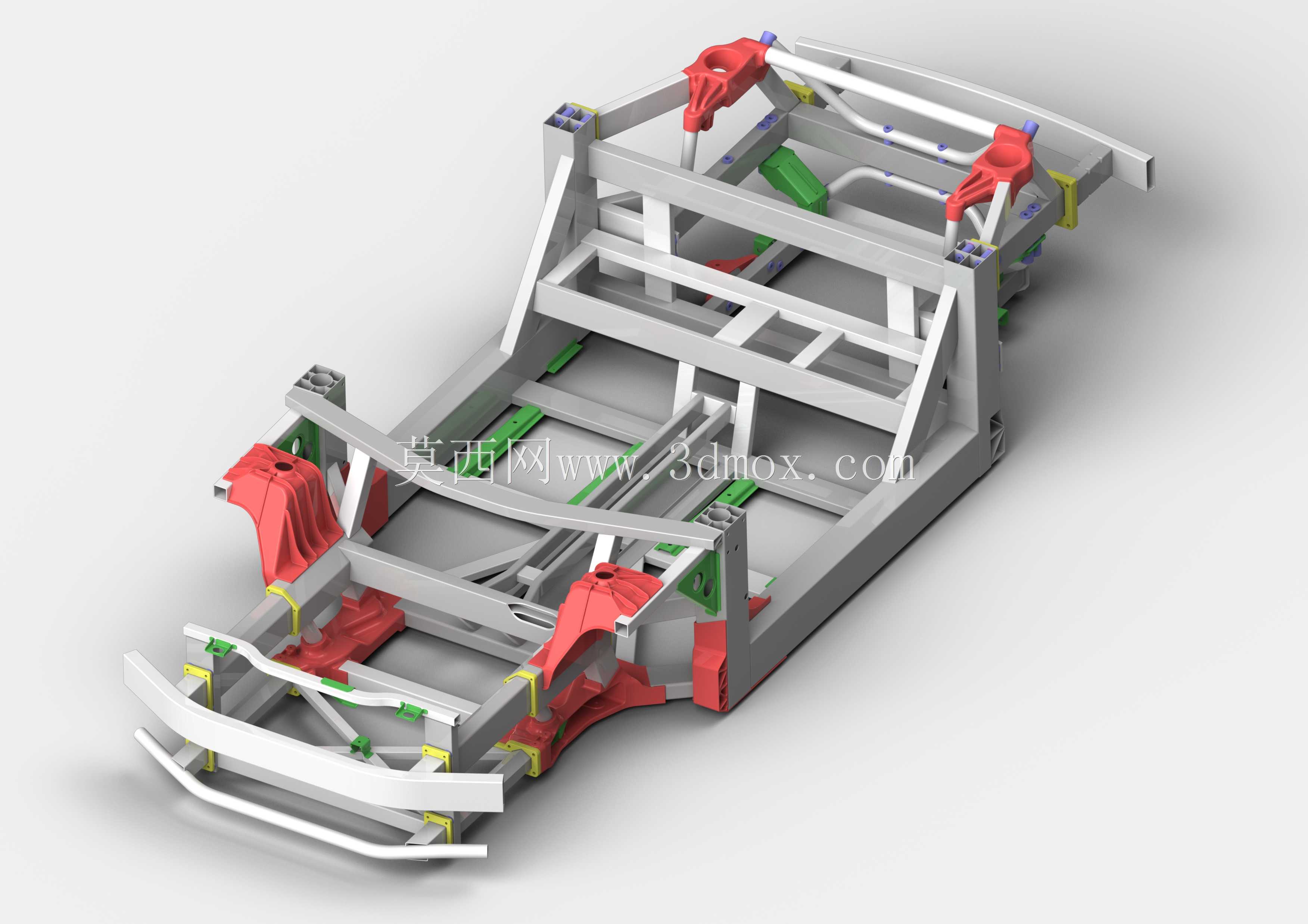

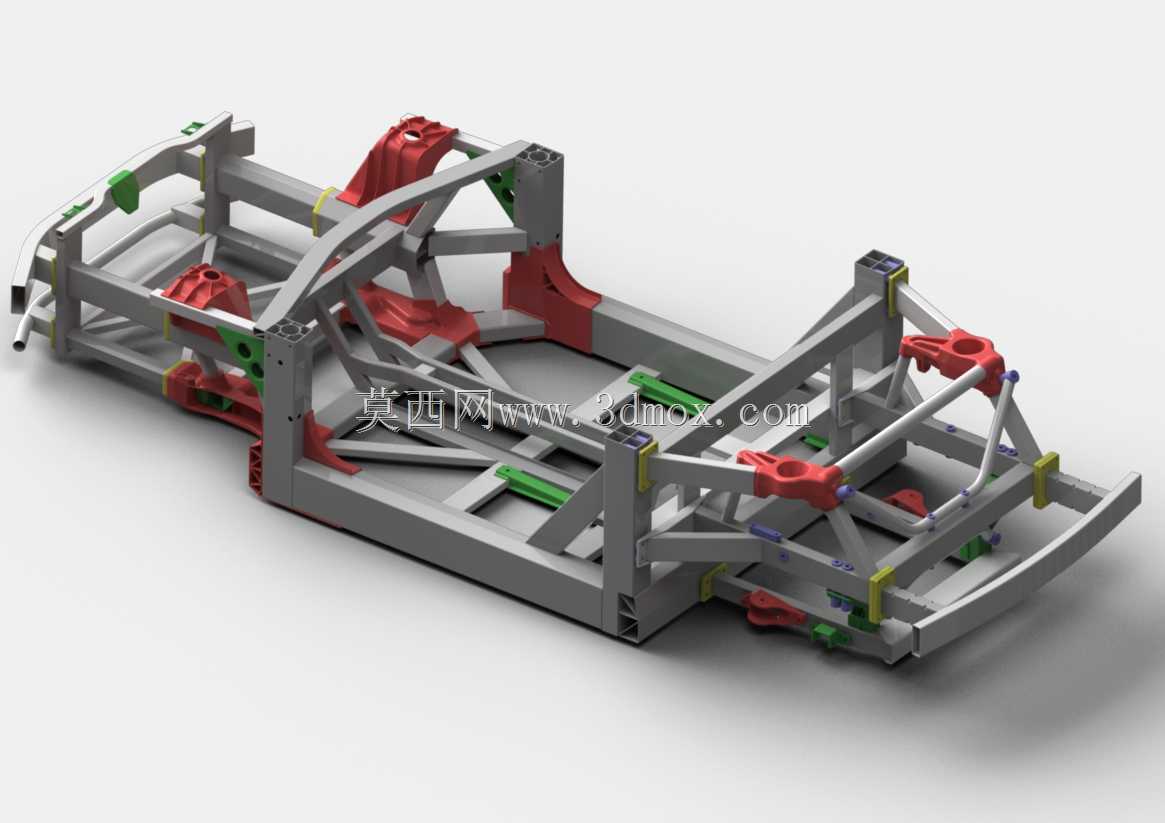

该结构为跑车专用的四轮承载车架总成，是跑车整车的核心承载基体，主要应用于民用运动跑车、大学生方程式赛车以及小型定制改装跑车的底盘搭建场景，承担着连接全车所有总成部件、传递整车行驶载荷、保障车身刚性与行驶稳定性的核心作用。在实际装车使用中，该车架需要承接动力总成、悬挂系统、转向机构、车身覆盖件、驾乘舱构件以及车载附属部件的全部安装载荷，同时在车辆加减速、过弯、颠簸路面行驶时，传递并缓冲纵向、横向以及垂向的交变受力，避免车身出现形变失控，为整车操控性能提供基础结构支撑。从功能特性来看，该车架采用空间桁架式结构设计，主体以高强度矩形管材作为主纵梁与主横梁的基础材质，在受力集中的悬挂安装点、动力总成固定点位置，采用加厚的异型安装支座做局部加强，红色标识的安装位分别对应前后双叉臂悬挂的上下摆臂连接点、减震器塔顶固定位，能够精准匹配运动型悬挂的安装坐标，保证四轮定位参数在长期高强度行驶下保持稳定；绿色标识的点位为线束、管路的固定预留位，黄色标识的卡扣结构为车身覆盖件、内饰构件的安装接口，所有安装点位均在设计阶段做了坐标对齐，可大幅减少后续装车的适配调整工作量。设计思路上，该车架优先兼顾轻量化与刚性需求，通过管材的交错桁架布局，在不额外增加过多自重的前提下，大幅提升车架的抗扭刚度，避免激烈驾驶时车架出现形变影响操控精度；前部设置了逐级溃缩的吸能结构段，在发生正面碰撞时能够通过结构形变吸收冲击能量，保障驾乘舱的结构完整性；中部驾乘舱区域做了环形加强框设计，配合防滚结构的预留安装位，能够满足赛道驾驶的安全防护需求。从安装边界来看，该车架的整体宽度适配常规双门跑车的轮距设定，前后悬长度预留了散热模块、前备箱以及后置动力总成的安装空间，车架底部的离地间隙基准符合运动跑车的低重心设计要求，所有安装孔位的坐标公差控制在机械加工适配范围内，既可以直接用于小批量定制跑车的底盘生产，也可以作为跑车底盘设计的参考原型，用于相关结构的优化迭代与教学验证。
