AR-15枪械QuadRail护木导轨组件设计

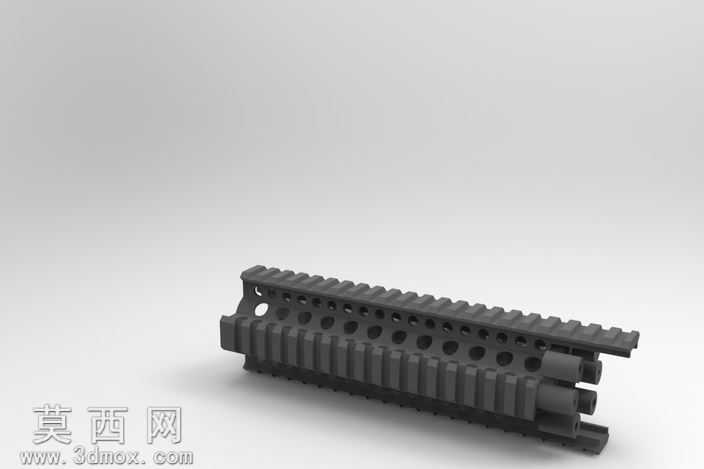

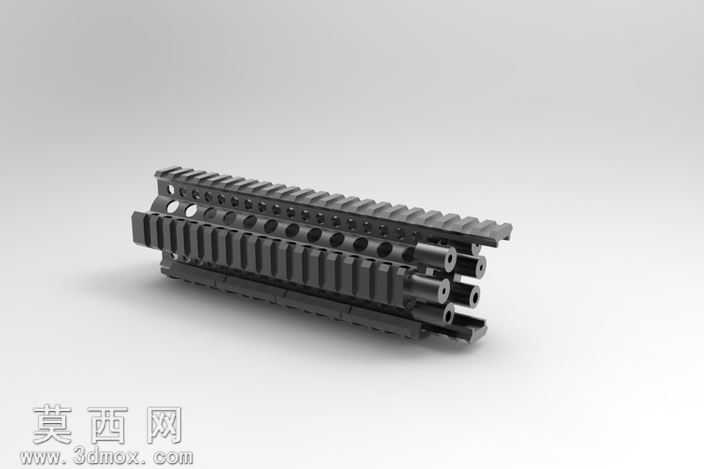

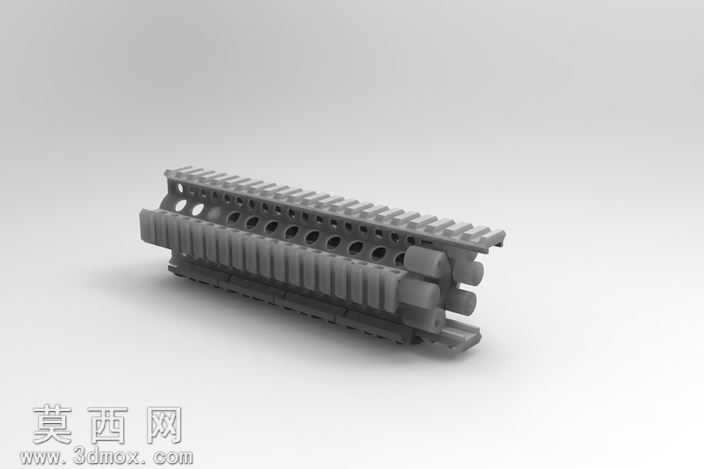

本作品为AR-15步枪配套的QuadRail四面导轨护木组件三维建模设计，建模过程依托SolidWorks平台完成全参数化特征构建，全程遵循枪械战术配件的实际装配尺寸规范，确保各结构特征与真实AR-15护木的安装接口完全匹配。建模阶段首先以护木的轴向安装基准为核心，先绘制主体护筒的截面轮廓草图，通过拉伸凸台构建出护木的基础筒状基体，再针对上下左右四个方向的皮卡汀尼导轨结构，分别绘制导轨的齿形截面，按照标准皮卡汀尼导轨的齿距、齿高参数进行线性阵列，保证导轨的附件安装兼容性。针对护木侧面的减重与散热开孔结构，采用草图绘制单孔轮廓后通过圆周阵列、轴向线性阵列完成批量开孔，同时对所有开孔边缘做等半径圆角处理，还原真实配件的工艺倒角特征，避免建模出现尖锐棱角不符合实际加工要求的问题。材质与渲染阶段，将护木主体握持区域赋予哑光防滑聚合物材质，调整材质的粗糙度参数模拟真实聚合物护木的磨砂握持触感，将四面导轨部分赋予哑光黑色金属材质，添加细微的颗粒质感模拟军用枪械配件的磷化表面处理效果，渲染时采用柔和的影棚侧光布局，通过光影层次凸显导轨的齿形结构与护木的曲面过渡，清晰展示组件的整体外观与结构细节。结构设计上，该QuadRail护木采用分体式卡合结构，后端设置与AR-15上机匣匹配的定位卡槽，内部预留枪管容纳空腔与导气管穿行通道，四面导轨可兼容战术手电、前握把、瞄准镜、激光指示器等各类标准战术附件的安装，护木下半部分的防滑纹理区域通过等距凸起的环形纹路建模，提升握持时的摩擦力，符合实际使用中的人机工程需求。整个建模过程严格控制各特征的参数关联，确保安装接口尺寸、导轨规格、护木内外径等关键尺寸符合行业通用标准，模型可直接用于3D打印验证、配件改装参考或者战术装备的结构演示使用，各部件之间的装配间隙经过合理预留，还原真实产品的装配公差要求，避免出现结构干涉的问题。
