后倾式离心鼓风机叶轮三维结构设计

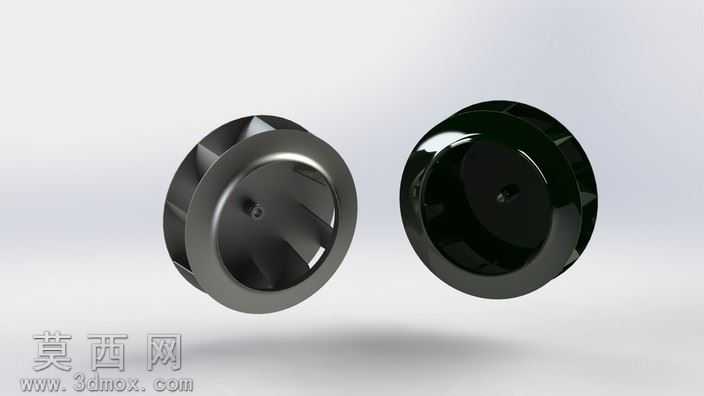

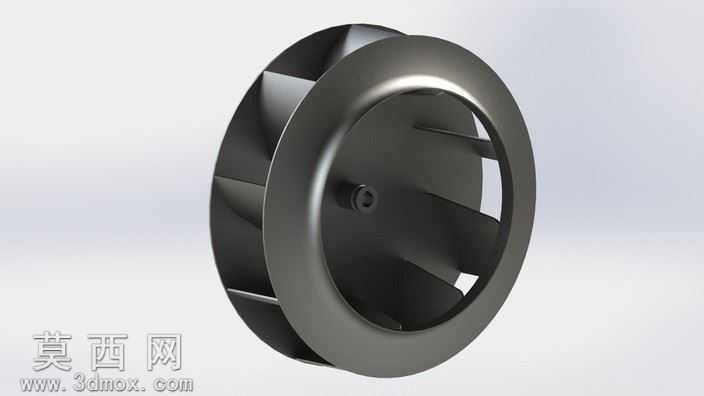

本模型为后倾式离心鼓风机叶轮结构，采用SolidWorks完成全参数化三维建模，建模过程严格遵循离心风机气动设计规范，整体结构包含轮盖、轮盘、后倾式叶片、中心安装轴座四个核心组成部分。建模阶段首先绘制叶轮的轴向截面草图，通过旋转凸台命令生成轮盘与轮盖的基础基体，随后对单个后倾叶片进行截面型线绘制，叶片采用符合气动性能的圆弧型线设计，通过拉伸凸台生成单个叶片实体后，利用圆周阵列命令按照设计角度均匀排布所有叶片，保证叶片安装角一致、流道间隙均匀，避免气动干涉问题。中心轴座位置设计有标准安装孔与定位止口，通过同轴心配合与轮盘中心定位，添加安装孔的倒角特征去除锐边，符合实际加工的工艺要求。材质渲染阶段采用哑光深灰金属材质，模拟镀锌钢板冲压成型的实际部件质感，添加轻微的金属反射效果与表面磨砂纹理，还原真实工业部件的视觉表现，渲染过程中调整光照角度凸显叶片的曲面弧度与整体结构的层次感。结构设计上，后倾式叶片的排布角度经过优化，可有效降低气流流动损失，提升风机运行效率，轮盖的弧形导流结构可引导气流平顺进入叶道，减少入口涡流噪音，轮盘与叶片的连接位置添加圆角过渡，降低应力集中风险，提升部件运行的结构强度。整体模型特征树清晰，所有尺寸均按照实际小型离心鼓风机的参数进行1:1还原，可直接用于风机装配干涉检查、气动性能仿真分析、结构强度校核等工程场景，模型无多余冗余特征，几何拓扑完整，不存在破面、重叠面等建模问题，能够适配后续的工程计算、3D打印样件验证、产品结构优化等相关工作。
