家用手持按压式塑料喷壶结构设计

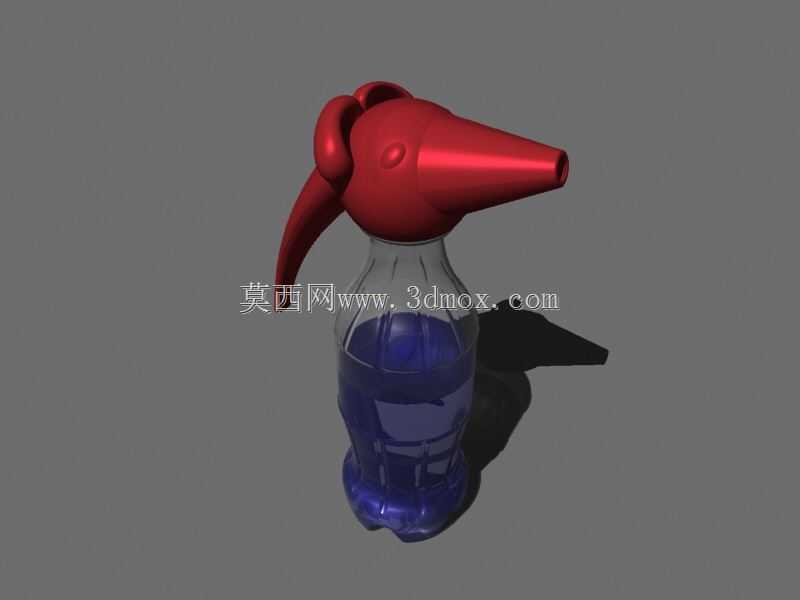

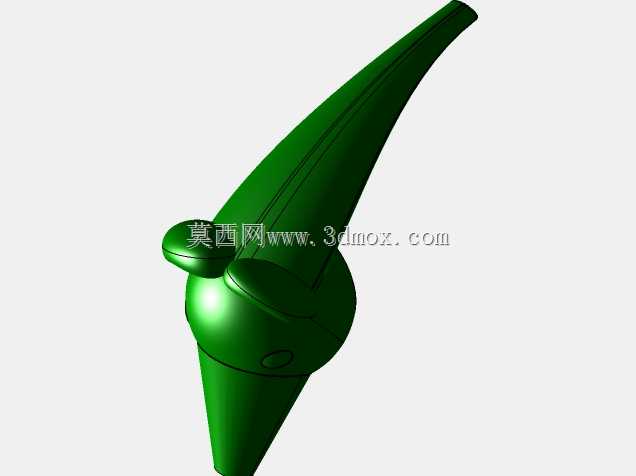

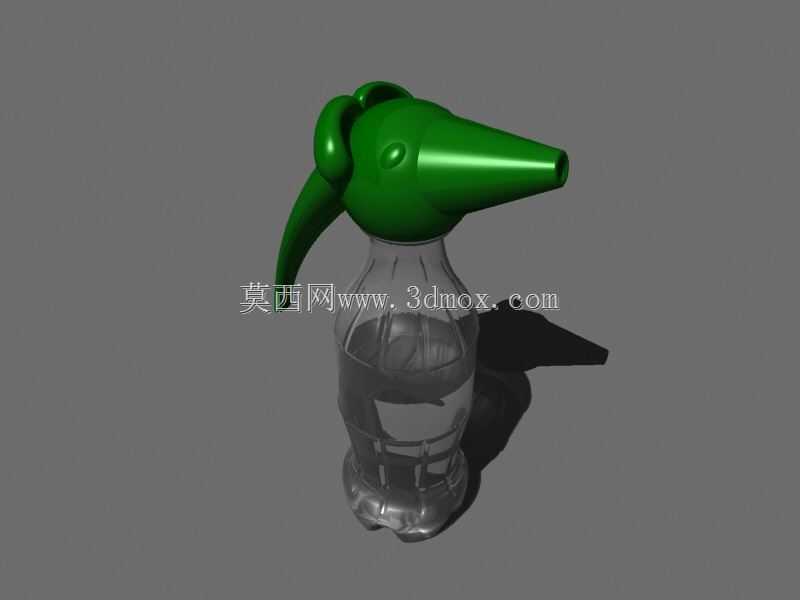

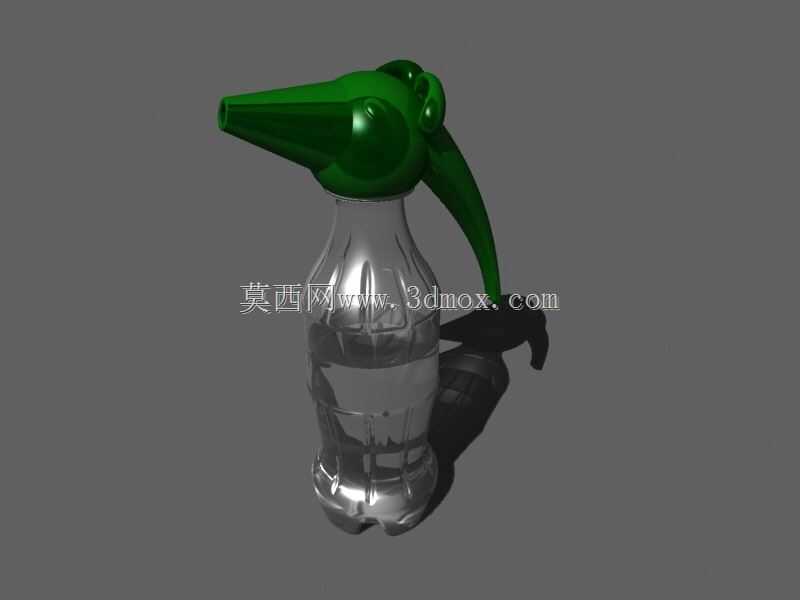

这款手持按压式喷壶主要面向家庭园艺清洁场景设计，可用于阳台盆栽浇灌、叶面喷水增湿、家居清洁消杀、小型工位除尘等多种日常场景，适配普通PET饮料瓶的瓶口螺纹规格，能够直接将废弃饮料瓶作为储液容器使用，大幅降低产品本身的材料消耗，同时为废弃塑料容器提供二次利用的可行路径，减少一次性塑料制品的废弃浪费。产品核心功能结构分为喷头按压总成与储液容器适配两部分，喷头部分采用一体化流线型造型，前端设置锥形导流喷嘴，内部集成按压式活塞泵结构、单向止回阀与导流通道，用户按压手柄时即可在泵腔内部形成负压，将储液容器内的液体抽吸至喷嘴处喷出，松开手柄时活塞自动复位，同时单向阀闭合避免液体回流，保障每次按压都能输出稳定均匀的水雾或水柱，可通过调整喷嘴前端的调节帽切换出水形态，满足不同场景的使用需求。设计过程中充分考虑手持操作的人机工程学需求，喷头的按压手柄采用贴合手掌弧度的弯曲造型，握持时手指能够自然搭放在手柄受力位置，按压行程控制在舒适区间，长时间连续操作也不易产生手部酸胀感；喷头整体外壳采用圆润无锐角的过渡造型，避免日常使用过程中磕碰划伤，同时外壳表面做细微磨砂处理，沾水后也不易打滑，提升操作稳定性。在安装适配边界上，喷头的连接螺纹采用通用饮料瓶标准瓶口规格，无需额外转接件即可直接拧在常见的500ml、1L装碳酸饮料、饮用水瓶上，用户可根据使用需求灵活更换不同容量的储液容器，喷头整体的径向尺寸控制在常规手持握持范围内，长度适配普通成年人手掌宽度，无需额外安装支架，手持即可完成全部操作，闲置时可直接放置在台面，重心落在储液瓶区域，不易倾倒。结构设计上充分考虑3D打印制作的可行性，整体壁厚控制在均匀区间，避免出现壁厚突变导致的打印翘曲问题，装配位置预留合理的公差间隙，无需额外紧固件即可完成卡扣装配，降低制作与组装难度；内部流道做平滑过渡处理，减少液体流动阻力，避免残留液体堵塞流道，日常使用后仅需装入清水按压数次即可完成内部清洁，延长产品使用寿命。
