立柱式管道垂直水培种植装置结构设计

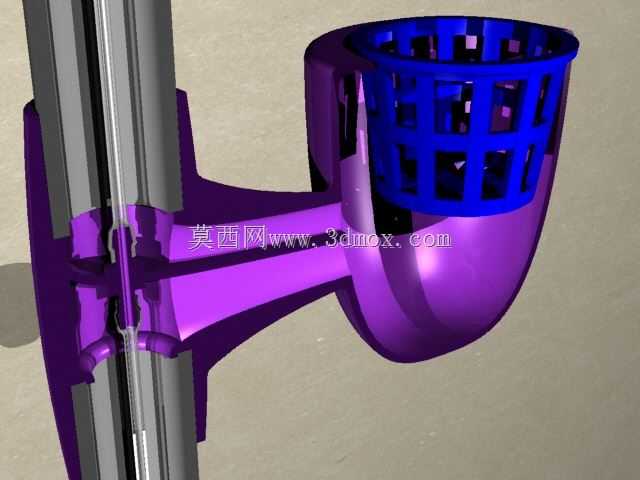

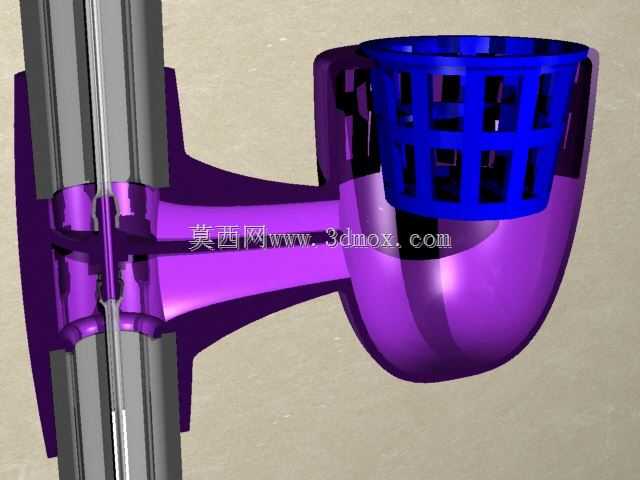

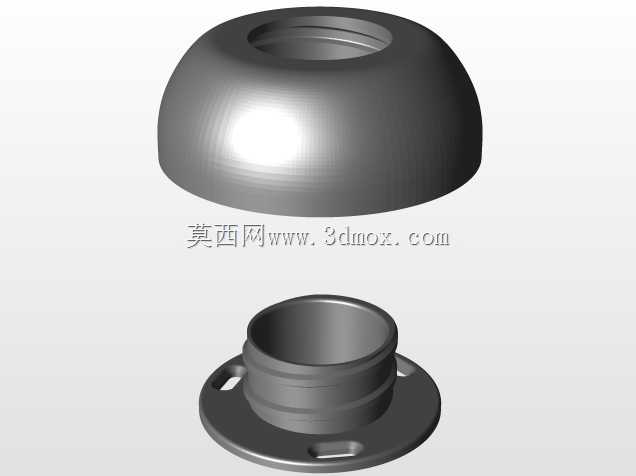

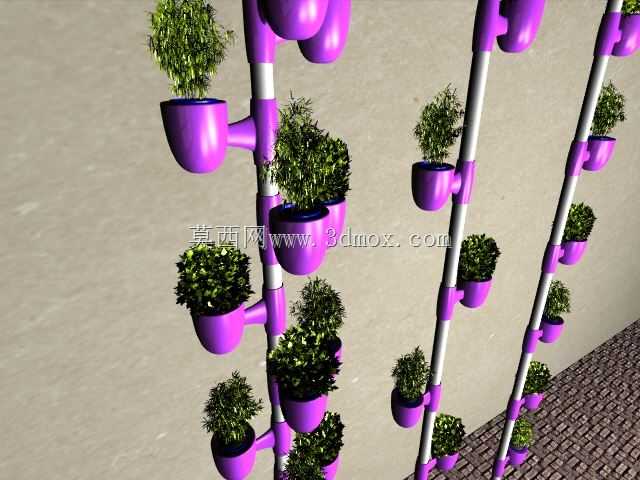

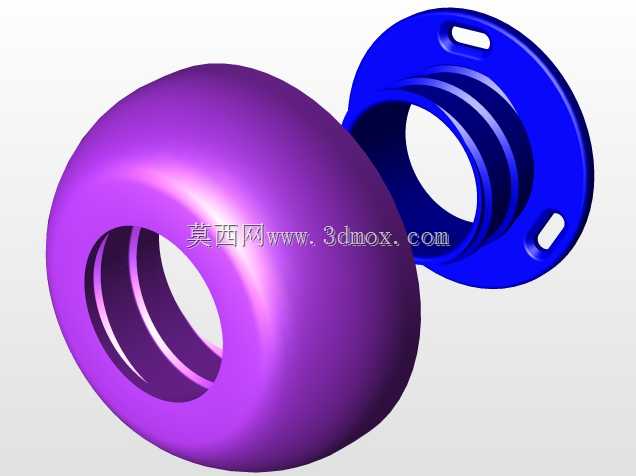

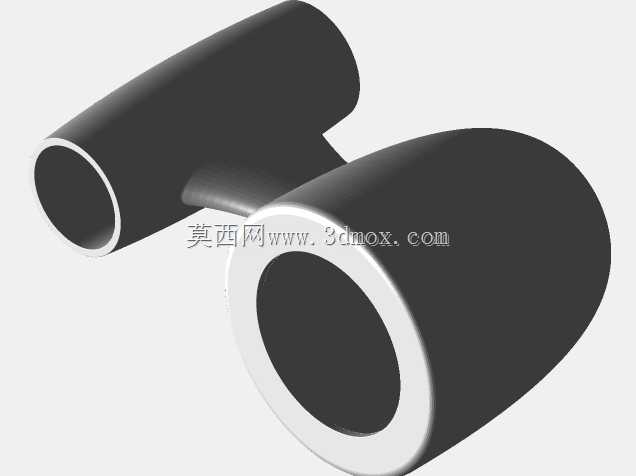

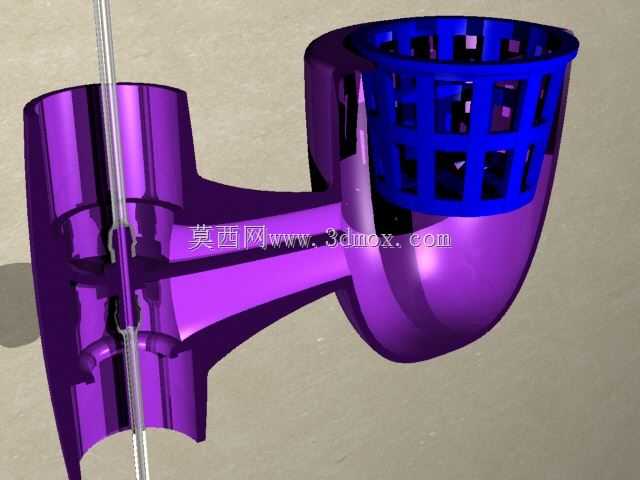

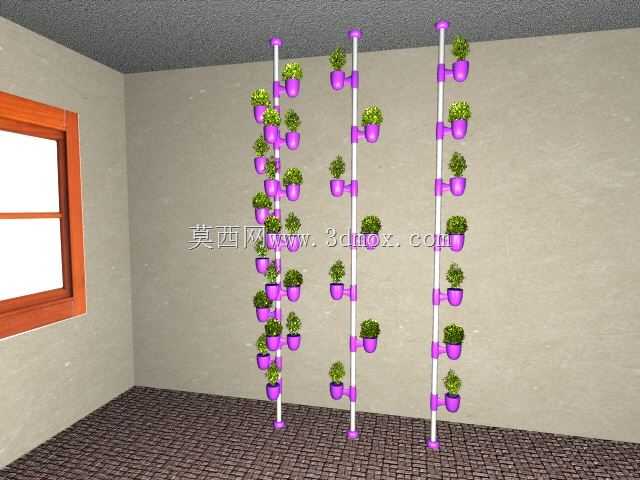

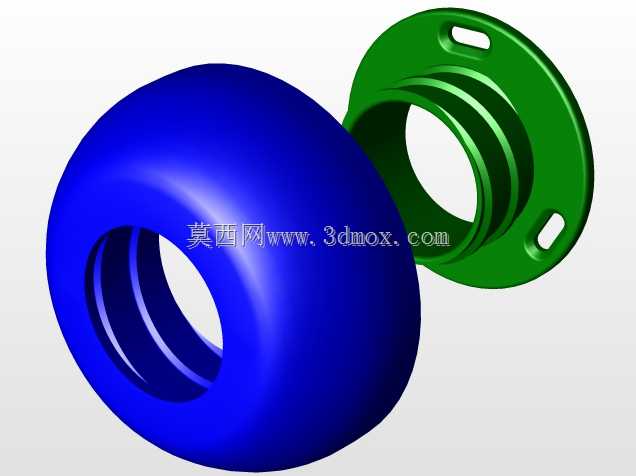

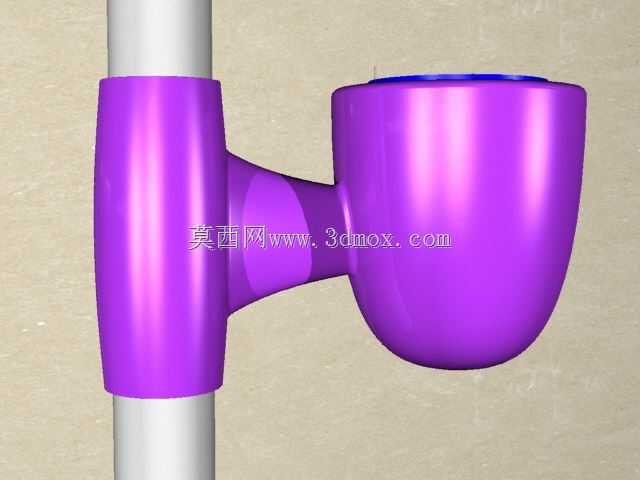

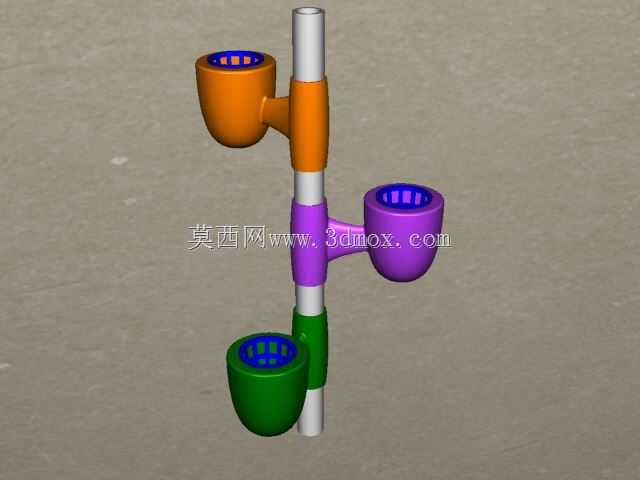

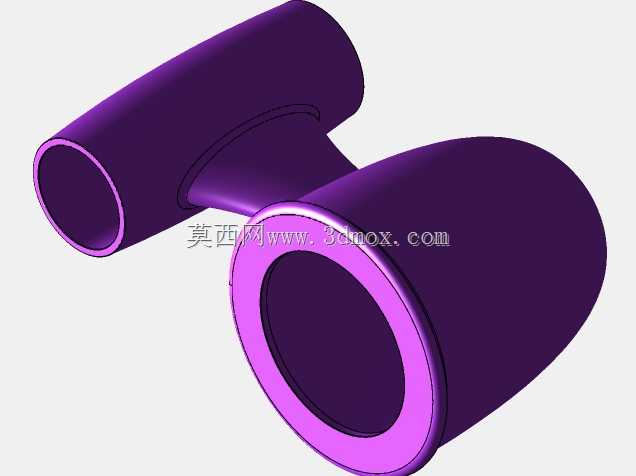

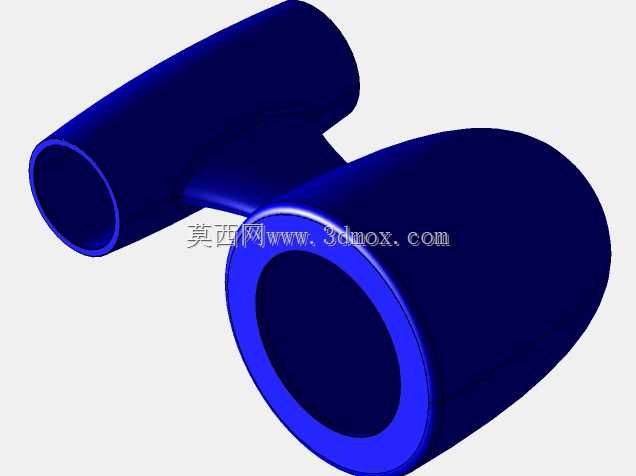

这款立柱式垂直水培种植装置，主要面向都市家庭阳台种植、城市屋顶农场、商业垂直农业展示场景设计，解决传统平面种植占地面积大、空间利用率低的痛点，可在极小的占地范围内实现多层叶菜类作物的规模化种植，同时适配室内软装造景需求，兼具种植实用性与空间装饰性。整套装置以1英寸标准管径的硬质管材作为核心支撑骨架，可单组独立安装，也可多组并排拼接形成连片种植墙，单组立柱的种植模块沿管道周向分层排布，垂直方向可根据安装空间的层高灵活增减种植杯数量，最小安装占地仅需0.04平方米，垂直延伸高度可适配2.2米至3米的常规室内层高，安装时可通过顶部精加工管座直接固定在天花板结构上，底部可固定于地面或配套储液容器上，无需额外搭建重型支撑框架，安装边界灵活，适配多数室内外狭小种植空间。装置核心采用水动力驱动的营养液循环逻辑，支架与主管道衔接位置设置两个专用喷嘴，通过柔性硅胶管将储液容器中的营养液输送至立柱顶部，无需额外配置大功率循环水泵，依靠重力作用即可让营养液顺着管道内壁逐层流经每个种植杯，为杯内作物根系持续供给养分与水分。管路结构设计上，支管位置设置带斜面的进料与排水结构，主管道衔接处做斜坡处理避免营养液溢出，底部管路位置设计带包覆弯曲结构的溢流限位结构，让支管排水管径大于进料管径，避免支管内营养液满溢漏出，同时所有管路衔接位置做密封适配设计，避免营养液在支架与管壁缝隙处渗漏。种植杯采用圆润曲面造型，摒弃生硬直角结构，紫色杯体与银灰色管道形成鲜明视觉对比，每个种植杯可独立固定单株作物，作物根系可透过杯底预留的孔隙接触流动的营养液，无需额外填充种植基质，日常维护仅需定期补充储液容器内的营养液即可，整套系统无外露管线，结构整洁美观，既可以满足家庭日常种植叶菜、香草类作物的食用需求，也可作为商业空间的绿植景观装置使用，相比传统土培种植可节省90%以上的灌溉用水，同时避免土培带来的虫害、土壤扬尘问题。
